Hoe kiest u een videowallcontroller?
Bepaal eerst de vereiste beeldindelingen en kies daarna een controller die de beoogde bronnen aan de uitgangen van de videowall toewijst.
- Tel de fysieke ingangen, gelijktijdige bronvensters en uitgangen afzonderlijk.
- Bevestig de bronresolutie, schaling, paneeltoewijzing en randcompensatie.
- Een eenvoudige splitter dupliceert een signaal; hij wijst niet zelfstandig verschillende beelddelen toe aan elk paneel.
- Test de uiteindelijke bronnen, displays en kabels, waaronder schakelen, herstarten en terugkeren naar de verwachte indeling.
Begin met een schets van wat kijkers moeten zien. Controleer daarna het aantal bronnen, de uitgang naar elk paneel en hoe de indeling wordt bediend. Deze gids behandelt die keuzes voordat u de controller en displays samen bestelt.
Wat doet een videowallcontroller?
De controller zit in het signaaltraject tussen uw contentbronnen en de schermen. Afhankelijk van het model kan de controller ingangen selecteren, een beeld uitsnijden, het schalen en verschillende delen naar verschillende uitgangen sturen. Een mediaspeler heeft een andere taak: de bestanden of applicatie afspelen die de content leveren.
Fabrikanten gebruiken verschillende namen, zoals videowallprocessor, displaycontroller en processor voor meerdere displays. Vergelijk de ondersteunde functies en vertrouw niet alleen op de naam. Bijvoorbeeld: de Fx4-documentatie van Datapath vermeldt de beschikbare ingangen, vier displayuitgangen en software om uitsneden van het bronbeeld in te stellen. Andere controllers hebben andere limieten voor ingangen, uitgangen en indelingen.
Sommige professionele panelen hebben ook ingebouwde functies voor beeldverdeling. Vraag wat het exacte displaymodel kan voordat u een apart apparaat toevoegt. Ingebouwde beeldverdeling kan geschikt zijn voor een vaste opstelling, maar biedt niet vanzelfsprekend alle functies van een speciale processor.
Kies de indeling voordat u de hardware kiest
Een bruikbare briefing beschrijft zowel de normale schermindeling als de meest veeleisende indeling. Een inkomhal waar altijd één video over de volledige videowall wordt afgespeeld, stelt andere eisen dan een ruimte waar het personeel een presentatie, camerabeeld en browservenster moet combineren.
| Vereiste beeldweergave | Wat u moet bevestigen |
|---|---|
| Eén afbeelding over de volledige videowall | Bronresolutie, toewijzing aan uitgangen, schaling en randcompensatie |
| Een afzonderlijk bericht op elk paneel | Hoe elk bericht de toegewezen uitgang bereikt en wordt bijgewerkt |
| Meerdere bronnen in één gedeelde indeling | Aantal gelijktijdige bronnen, vensterposities en ondersteunde combinaties |
| Indelingen die het personeel overdag wijzigt | Opgeslagen presets, bedieningsopties voor schakelen en herstel na een herstart |
Markeer elke indeling die pas later mogelijk nodig is. Een plan om volgend jaar twee panelen toe te voegen, moet nu al in de offerte staan. Anders heeft een controller die voor de huidige vier uitgangen is gekozen misschien geen bruikbare uitbreidingsmogelijkheid.
Bekijk de complete koopgids voor lcd-videowalls.
Tel ingangen, bronnen en uitgangen afzonderlijk
Aansluitingen betekenen niet automatisch dat meerdere vensters tegelijk kunnen worden weergegeven. Een apparaat kan meerdere ingangen hebben, maar slechts de geselecteerde bron tonen. Vraag de leverancier om de bedoelde combinatie van bronnen op het voorgestelde model te demonstreren.
Maak ook onderscheid tussen fysieke ingangen en netwerkstreams of applicaties op een computer. De apparatuur die nodig is om een laptopsignaal op te nemen, kan verschillen van de apparatuur die nodig is om een netwerkstream te decoderen. Noteer elk bronapparaat, de aansluiting ervan en of de bronnen tegelijk moeten worden weergegeven.
Noteer bij de uitgangen welke aansluiting naar elk display loopt. Vermeld adapters, extenders en tussenliggende apparaten in het signaalschema. De specificatie moet het volledige traject omvatten, inclusief de geïnstalleerde kabellengtes, en niet alleen de aansluitingen aan de achterkant van de controller.
Resolutie begrijpen op een 2 × 2-videowall
Neem een voorbeeld van een videowall met vier panelen van 1920 × 1080, opgesteld in twee kolommen en twee rijen. De gecombineerde pixelmatrix is 3840 × 2160. Elk paneel heeft nog steeds 1920 × 1080 pixels; samenvoegen maakt niet van elk paneel afzonderlijk een 4K-display.
Een geschikte controller voor een 2 × 2-videowall kan het bijbehorende deel van de bron aan elke uitgang toewijzen. Controleer beide kanten van de specificatie: de formaten die de controller accepteert en de formaten die hij naar de displays stuurt. De aanduiding '4K-controller' geeft geen antwoord op beide vragen.
Vraag naar resolutie én verversingsfrequentie. Is de bron een presentatie met kleine tekst, neem dan het daadwerkelijke bestand op in de demonstratie. Bevat de content bewegend beeld, test dat dan ook. Een systeem dat er goed uitziet met een stilstaande foto kan problemen met kleine tekst of beweging laten zien.
Hebt u een splitter, processor of pc nodig?
Een eenvoudige HDMI-splitter dupliceert een bronsignaal. De splitter verdeelt het beeld niet zelfstandig in vier verschillende delen voor de panelen. Een videowall die met een splitter is opgebouwd, heeft daarom elders in het systeem nog een geschikte functie voor beeldverdeling of -verwerking nodig.
Een speciale videowallprocessor biedt mogelijk de functies voor beeldtoewijzing en indeling die u nodig hebt, zonder een pc voor algemeen gebruik. Andere installaties gebruiken een pc-gebaseerde controller met geschikte grafische uitgangen, capturehardware en software. Indelingen met meerdere bronnen zijn met verschillende systeemarchitecturen mogelijk; een pc is niet altijd nodig.
Kies op basis van de belasting die tijdens de demonstratie is getest en van wie het systeem zal onderhouden. Vraag welke instellingen het personeel kan wijzigen, hoe een back-up van de configuratie wordt gemaakt en wat na vervanging van apparatuur moet gebeuren. Raadpleeg voor het afspelen van de content onze gids voor mediaspelers voor digital signage.
Controleer paneeltoewijzing en randcompensatie

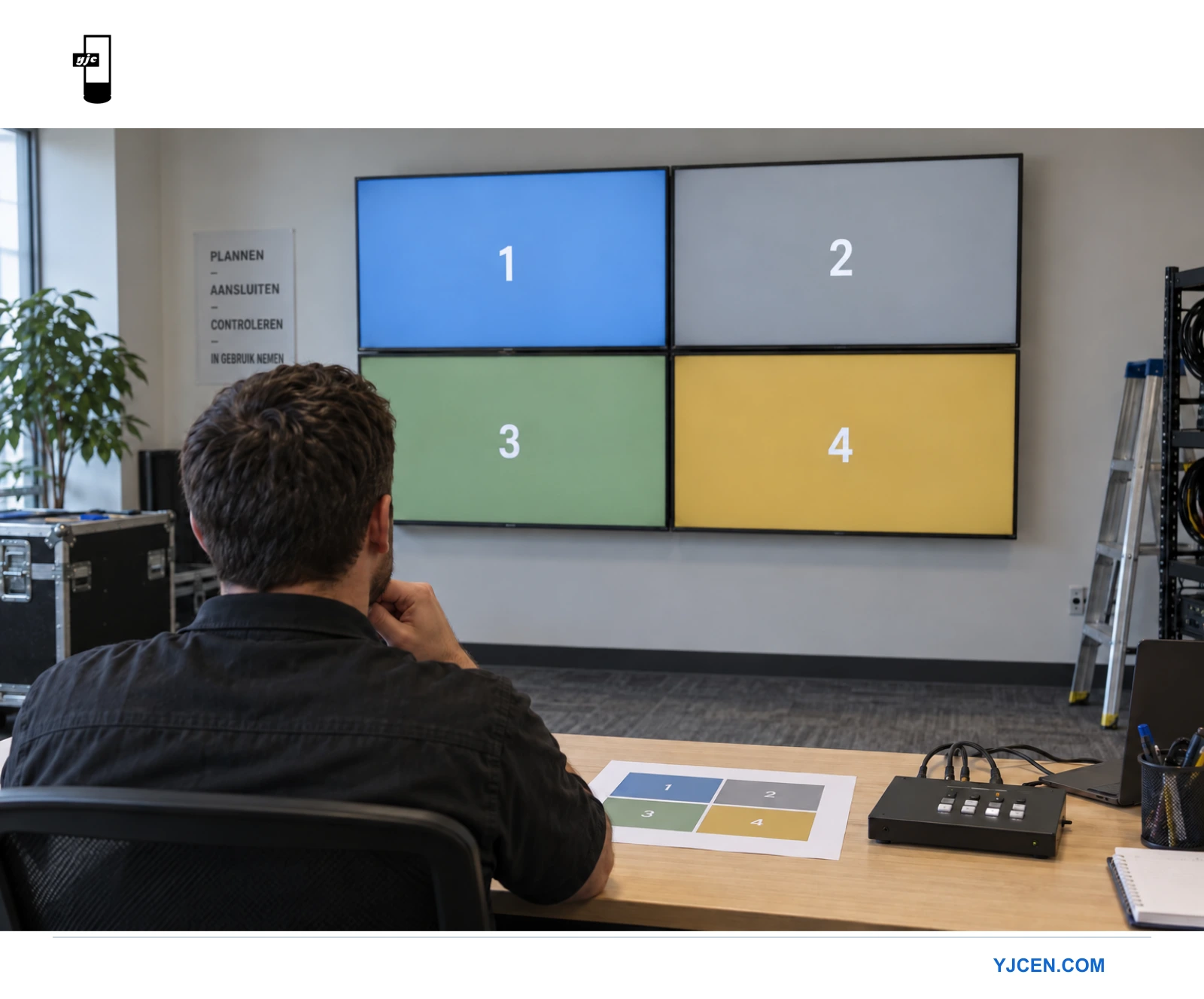

Toon voordat u de definitieve content laadt een identificatiepatroon op elk paneel. Koppel elke uitgangskabel aan de genummerde positie op uw tekening. Zo vindt u een verwisselde aansluiting eenvoudiger dan wanneer u de videowall tijdens het afspelen probeert te diagnosticeren.
Controleer daarna een raster of afbeelding met rechte lijnen die over de naden lopen. Randcompensatie past het beeld aan de fysieke randen tussen schermen aan; de randen zelf verdwijnen er niet door. Spreek af of de content de schijnbare geometrie over de tussenruimte moet behouden of alle pixels zichtbaar moet houden.
Houd belangrijke tekst en gezichten waar mogelijk uit de buurt van de naden. Onze gids over de randbreedte van lcd-videowalls behandelt de aandachtspunten aan de displayzijde. Controleer de controllerinstellingen en contentindeling aan de hand van de daadwerkelijke paneelopstelling.
Test het volledige systeem vóór acceptatie
Gebruik de beoogde bronapparaten, displays, kabels en normale gebruiksindeling. Verplaats een testobject over de paneelranden en let op verschillen in timing. Is gesynchroniseerde weergave vereist, vraag de leverancier dan te demonstreren hoe de synchronisatie tussen de voorgestelde uitgangen wordt gerealiseerd.
- Start het systeem vanuit uitgeschakelde toestand en controleer of de verwachte indeling terugkomt.
- Schakel tussen de bronnen en presets die het personeel daadwerkelijk zal gebruiken.
- Controleer de kleinste belangrijke tekst vanaf de beoogde kijkafstand.
- Sluit een bron opnieuw aan en controleer of het juiste beeld terugkomt.
- Leg de instellingen, kabelmarkeringen en herstelstappen voor de bediener vast.
Spreek een aanvaardbare herstelprocedure af in plaats van ervan uit te gaan dat elk apparaat in dezelfde volgorde opnieuw opstart. Neem toegang tot de controller op in het installatieplan: een apparaat dat achter een afgewerkte wand is weggewerkt, is lastig te onderhouden wanneer een verbinding aandacht nodig heeft.
Wat u moet meesturen bij een aanvraag voor een videowall
Bezorg het aantal en de opstelling van de panelen, de voorgestelde paneelresolutie, de bronnenlijst, voorbeeldcontent en de vereiste indelingen. Vermeld ook de kabellengtes, gebruiksuren en eventuele uitbreidingsplannen. Een schets met genummerde panelen is vaak nuttiger dan een aanvraag voor een ‘4K-videowallpakket’.
Bekijk de lcd-videowalldisplays van YJCEN, of bezorg ons uw indeling en de vereisten voor de bronnen om de displayconfiguratie te bespreken. Bevestig het controllermodel en de geteste functies ervan in de projectofferte.
