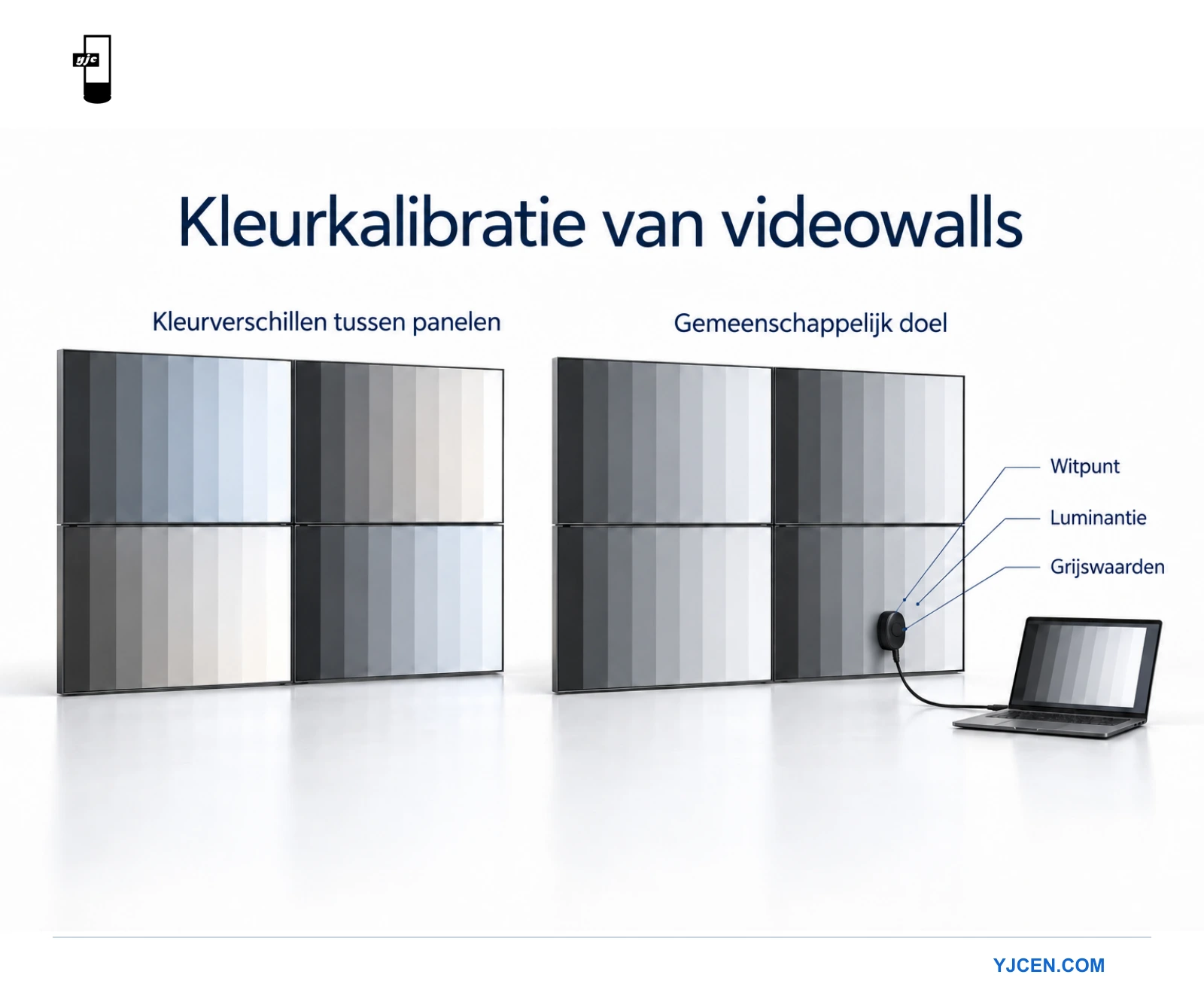

Wat houdt kleurkalibratie van een videowall in?
Kalibratie stelt displays af op afgesproken doelwaarden, zoals witpunt, luminantie en toonwaarderespons. Bij een videowall moeten aangrenzende panelen ook consistent ogen.
- Leg de paneelindeling, de bronconfiguratie en de uitgangsinstellingen vast.
- Spreek doelwaarden en acceptatiemethode af voordat u begint met afstellen.
- Gebruik ondersteunde meetinstrumenten en beoordeel de volledige videowall met echte content.
- Bewaar paneelspecifieke instellingen en beoordeel opnieuw na vervanging; kalibratie repareert geen beschadigde hardware en verwijdert geen schermranden.
Dezelfde beeldvoorinstelling op elk paneel toepassen is een bruikbaar begin, maar geen bewijs van een gemeten afstemming. Deze gids legt uit hoe u een kalibratiebriefing maakt, de signaalketen controleert en resultaten vastlegt. Niet elk display ondersteunt dezelfde software, sensor of regelmogelijkheden.
Wat hoort bij de kalibratiedoelen voor een videowall?
Witpunt en kleurtemperatuur
Het witpunt bepaalt hoe wit eruit moet zien. Kleurtemperatuur drukt een deel daarvan uit in kelvin: lagere waarden ogen doorgaans warmer en hogere koeler. Het is een kleurinstelling, niet de bedrijfstemperatuur van het LCD-paneel of de behuizing.
De kleurtemperatuurgids van EIZO legt het verschil tussen warme en koele instellingen uit en waarom nauwkeurig afstellen meer vraagt dan een visuele voorkeur. Spreek voor signage eerst een contentstandaard of referentie af. De koelst ogende voorinstelling is niet automatisch de nauwkeurigste.
Luminantie en toonwaarderespons
Luminantie beschrijft hoeveel licht het display naar de kijker uitstraalt. Een videowall heeft naast consistente panelen een geschikt helderheidsniveau voor gebruik nodig. De toonwaarderespons beschrijft hoe beeldwaarden tussen zwart en wit worden weergegeven. Alleen een wit testvlak gelijk afstellen bewijst niet dat middengrijs en schaduwdetails overeenkomen.
Leg die doelwaarden afzonderlijk vast. Een technicus kan ‘maak het mooier’ bij een volgend servicebezoek niet betrouwbaar herhalen. Beschrijf contenttype, kijkomstandigheden en acceptatiemethode in termen die leverancier en systeemintegrator beide kunnen gebruiken.
Afstemming, kalibratie en profilering zijn verschillende taken
Afstemming beoordeelt of displays onderling consistent ogen. Kalibratie stelt een display af op doelwaarden. Profilering beschrijft het kleurgedrag van een apparaat voor een werkproces dat die informatie kan gebruiken. Afhankelijk van het systeem vragen deze taken om andere hulpmiddelen en registraties.
Een professionele mediaspeler past een bureaubladkleurprofiel mogelijk niet op elke video of applicatie toe. Controleer wat de volledige afspeelketen ondersteunt. Een profiel maken op een servicelaptop verandert niet vanzelf de uitvoer van een aparte signage-mediaspeler nadat de laptop is losgekoppeld.
Ook modelspecifieke kalibratiesoftware kan niet zomaar een display van een andere fabrikant aansturen. Het overzicht van Sharp over Display Wall Calibrator toont een systeem dat luminantie, witpunt en grijswaarden op ondersteunde displays afstelt. Die mogelijkheden horen bij dat ondersteunde systeem en zijn geen claim voor alle LCD-videowalls.
| Taak | Vraag die wordt beantwoord | Nuttige registratie |
|---|---|---|
| Onderlinge paneelafstemming | Ogen aangrenzende panelen consistent? | Paneelindeling en vergelijkende waarnemingen |
| Kalibratie | Hoe dicht benadert elk paneel de afgesproken doelwaarden? | Doelwaarden, meetwaarden en afstelinstellingen |
| Profilering | Hoe wordt het kleurgedrag van een apparaat beschreven? | Profiel en bevestiging waar het wordt toegepast |
| Contentbeoordeling | Ziet de definitieve afspeellijst er via de geïnstalleerde signaalketen goed uit? | Goedgekeurde testbestanden en afspeelinstellingen |
Bereid de installatie voor voordat u kleuren afstelt
Zorg voor een consistente signaalketen
Gebruik hetzelfde bronmateriaal en bevestig de uitgangsinstellingen over mediaspeler, distributieapparatuur en displays. Controleer ingangskeuze, resolutie, schaling en beeldmodus. Een paneel met andere verwerking kan al afwijken voordat de eigen kleurregelingen worden beoordeeld.
Leg bij meerdere mediaspeleruitgangen vast welke uitgang elk paneel voedt. Volgt het verschil een bron wanneer verbindingen tijdens een goedgekeurde test worden verwisseld, onderzoek dan dat traject. Blijft het verschil bij het paneel, controleer dan de paneelconfiguratie en toestand.
Stabiliseer kijk- en gebruiksomstandigheden
Volg de opwarminstructies van de fabrikant en werk onder de geplande installatieomstandigheden. Vergelijk geen pas gestart paneel met een paneel dat de hele demonstratie al aanstaat. Noteer de bedrijfsmodus en automatische helderheidsregeling of scèneafhankelijke verwerking die tijdens de test kan veranderen.
Controleer reflecties vanaf de normale kijkposities. Een felle lamp die in één paneel spiegelt, kan op een kleurverschil lijken. De kijkpositie veranderen of de reflectie tijdens diagnose tijdelijk afschermen helpt de invloed van de ruimte te onderscheiden van een blijvend displayverschil.

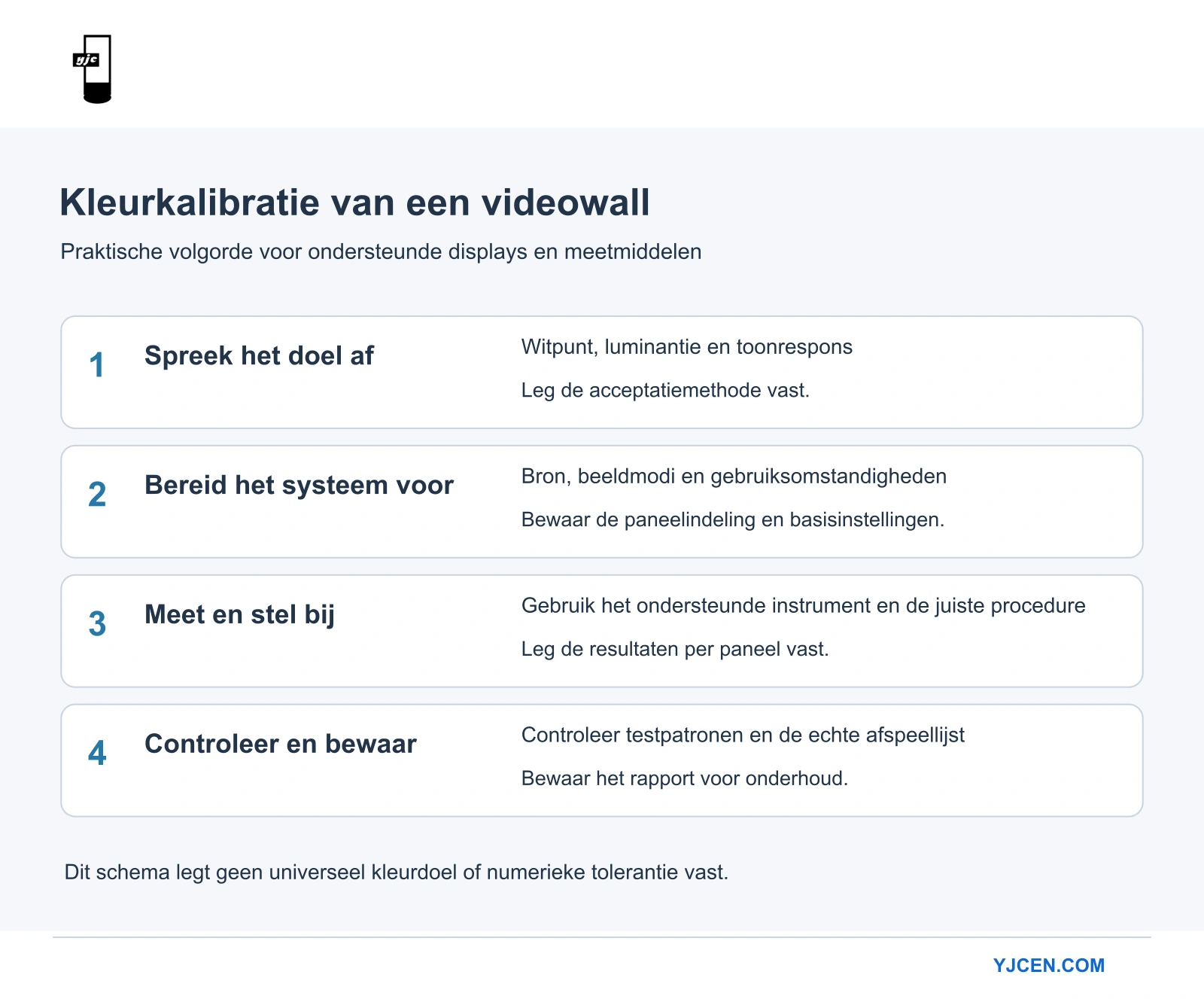

Een praktische werkwijze voor ingebruikname
Begin met een paneelindeling en opgeslagen uitgangsinstellingen. Identificeer elk apparaat met positie en serienummer en noteer de ingang en huidige instellingen. Dat helpt vooral wanneer meerdere mensen aan de installatie werken of later een display wordt vervangen.
- Spreek doelwaarden en acceptatiemethode af voordat het afstellen begint.
- Bevestig dat sensor, software en displaymodellen in combinatie worden ondersteund.
- Bereid bron, beeldmodi en gebruiksomstandigheden voor.
- Meet en stel af volgens de ondersteunde procedure.
- Controleer wit, tussenliggende grijstinten en relevante kleurvlakken.
- Beoordeel de echte afspeellijst vanaf normale kijkposities.
- Bewaar resultaten, configuratie en goedgekeurde contentvoorbeelden.
Een meetrapport moet aangeven hoe het resultaat is verkregen. Belooft een leverancier een numerieke tolerantie, vraag dan welke referentie, testvlakken, meetposities en welk instrument die bepalen. Een getal zonder methode helpt weinig als een latere meting afwijkt.
Gebruik foto’s niet als vervanging voor meetgegevens. Witbalans, belichting en cameraverwerking kunnen een verschil verbergen of overdrijven. Foto’s zijn nuttig voor paneelidentificatie en zichtbare problemen als hun beperkingen duidelijk zijn.
Wat kalibratie niet kan herstellen
Kalibratie repareert geen beschadigde achtergrondverlichting, verwijdert geen fysieke schermrand en herstelt geen defecte kabel. Ook garandeert ze niet op elk punt van elk scherm dezelfde kleur. Varieert een probleem binnen één paneel, controleer dan de ruimtelijke uniformiteit in plaats van alleen het midden te meten.
Onderscheid een vast spoor van oude content van een witpuntverschil. Een achtergebleven menucontour vraagt om ander onderzoek dan een heel paneel dat warmer oogt. Onze gids over nabeelden op LCD-schermen beschrijft hoe u dat verschijnsel vastlegt en onderzoekt.
Sommige verschillen zijn groter dan de beschikbare regelmogelijkheden kunnen corrigeren. Laat de systeemintegrator uitleggen welke afwegingen nodig zijn voor het gekozen helderheidsniveau of de doelwaarden. Blijf geen ongerelateerde instellingen wijzigen nadat het ondersteunde instelbereik is bereikt.
Bewaar nuttige onderhoudsgegevens
Bewaar paneelindeling, doelinstellingen, meetrapport en bronconfiguratie samen. Beoordeel de videowall na vervanging van een paneel, een grote bronwijziging of een zichtbare beeldverandering opnieuw. Spreek met de leverancier een inspectie-interval af dat bij de installatie past; één schema geldt niet vanzelf voor elke locatie.
Bepaal bij vervanging het exacte model en de configuratie vóór bestelling. Vergelijk na installatie opnieuw met de bestaande videowall. Alleen een gelijke modelnaam of hetzelfde vooringestelde beeldprofiel is geen gemeten bevestiging dat de vervanger bij de andere panelen past.
Vragen over kalibratie van professionele displays
Kunnen alle panelen dezelfde instellingen gebruiken?
Ze kunnen met dezelfde uitgangsinstellingen beginnen, maar afzonderlijke aanpassingen kunnen nodig zijn om gezamenlijke doelwaarden te halen. Bewaar zowel de gemeenschappelijke configuratie als paneelspecifieke instellingen.
Hebben we een bepaalde kleurtemperatuur nodig?
Kies die vanuit het contentproces en het afgesproken visuele doel. Bevestig dat de voorgestelde displays dat doel bij de vereiste gebruiksluminantie kunnen halen.
Wat moeten we aanleveren voor een videowallofferte?
Bezorg de videowallindeling, het bronsysteem, contentvoorbeelden en kijkomstandigheden. Bekijk onze LCD-videowalldisplays en vraag YJCEN welke afstemmings- en instelopties bij de voorgestelde configuratie horen. Bevestig kalibratiediensten en acceptatiecriteria uitdrukkelijk.
