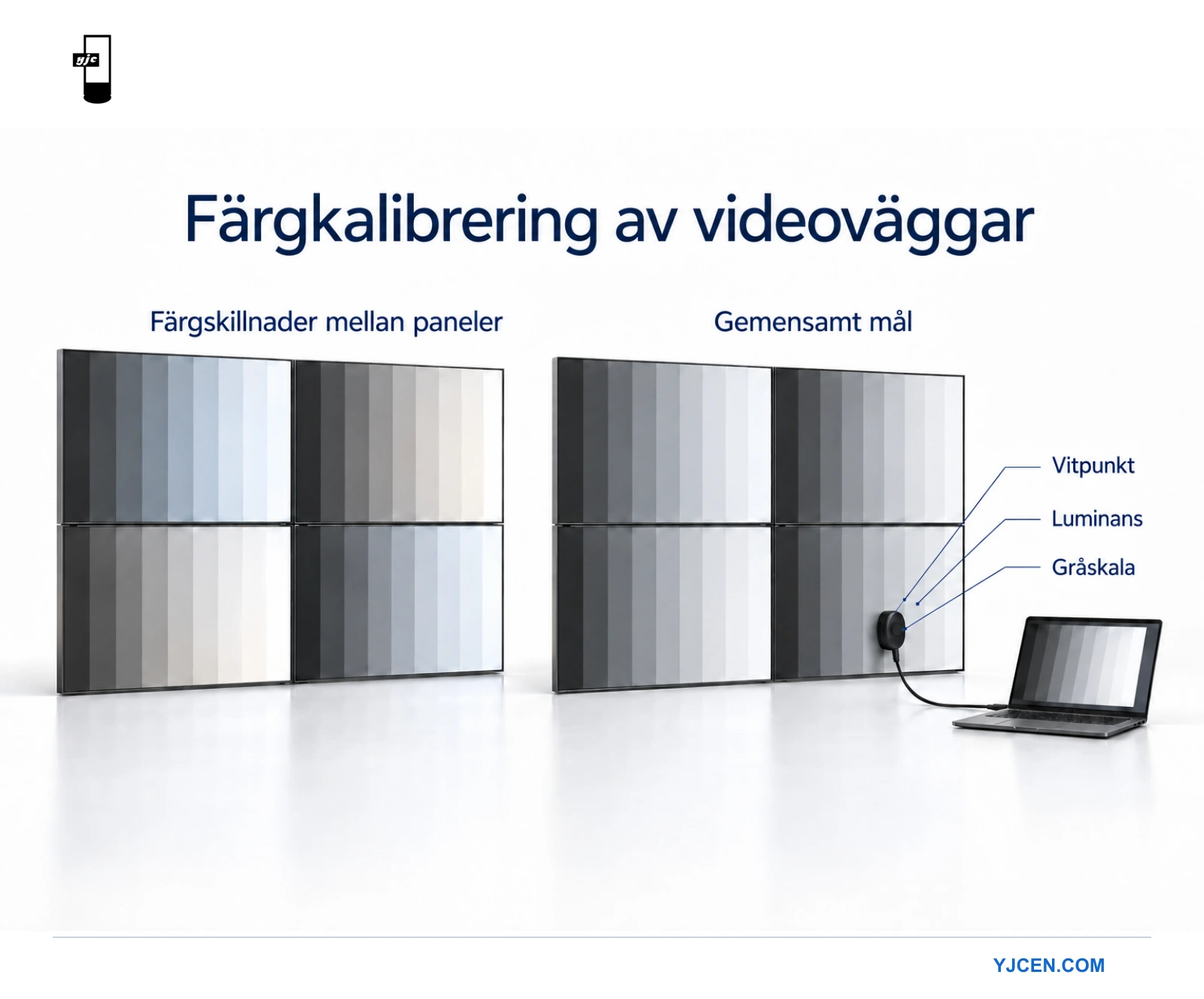

Genom färgkalibrering justeras en skärm mot ett definierat mål, exempelvis vald vitpunkt, luminans och tonåtergivning. För en professionell LCD-videovägg är den praktiska frågan om panelerna återger samma innehåll tillräckligt enhetligt för att uppfattas som en sammanhängande installation.
Samma bildförinställning på alla paneler är en användbar start, men inget bevis på uppmätt överensstämmelse. Guiden beskriver kalibreringsunderlag, signalvägskontroll och dokumentation. Den förutsätter inte att alla skärmar stöder samma programvara, sensor eller justeringsreglage.
Vad bör ett kalibreringsmål för videoväggar omfatta?
Vitpunkt och färgtemperatur
Vitpunkten definierar avsett utseende hos vitt. Färgtemperaturen uttrycker en del av beskrivningen i kelvin: lägre värden ser vanligen varmare ut och högre kallare. Det är en färginställning, inte LCD-panelens eller kapslingens drifttemperatur.
EIZO:s guide till färgtemperatur förklarar skillnaden mellan varma och kalla inställningar och varför noggrann justering kräver mer än visuell preferens. Bestäm önskad innehållsstandard eller referens före målval. Den kallaste förinställningen är inte automatiskt mest korrekt.
Luminans och tonåtergivning
Luminans beskriver ljuset som skärmen skickar mot betraktaren. Väggen behöver en lämplig driftnivå och enhetliga paneler. Tonåtergivning beskriver hur bildvärden mellan svart och vitt återges. Ett matchat vitt testfält visar inte att mellangrått och skuggdetaljer stämmer överens.
Dokumentera målen separat. En tekniker kan inte tillförlitligt återskapa ”få det att se bättre ut” vid nästa servicebesök. Ange innehållstyp, betraktningsförhållanden och acceptansmetod i termer som både leverantör och integratör kan använda.
Matchning, kalibrering och profilering är olika uppgifter
Matchning gäller om skärmarna ser enhetliga ut med varandra. Kalibrering justerar en skärm mot ett mål. Profilering beskriver en enhets färgåtergivning för ett arbetsflöde som kan använda informationen. Beroende på system kan uppgifterna kräva olika verktyg och dokumentation.
En professionell spelare tillämpar inte nödvändigtvis en datorfärgprofil på varje video eller applikation. Bekräfta vad hela uppspelningskedjan stöder. Anta inte att en profil på en servicedator ändrar utsignalen från en separat skyltningsspelare efter att datorn kopplats bort.
På samma sätt kan modellspecifik kalibreringsprogramvara inte antas styra en annan tillverkares skärm. Sharps översikt över Display Wall Calibrator visar ett system som justerar luminans, vitpunkt och gråskala på skärmar som stöds. Funktionerna gäller det systemet, inte alla LCD-väggar.
| Uppgift | Fråga som besvaras | Användbar dokumentation |
|---|---|---|
| Panelmatchning | Ser intilliggande paneler enhetliga ut? | Panelkarta och jämförelseobservationer |
| Kalibrering | Hur nära ett överenskommet mål ligger varje panel? | Mål, mätvärden och justeringsinställningar |
| Profilering | Hur beskrivs en enhets färgåtergivning? | Profil och bekräftelse på var den tillämpas |
| Innehållsgranskning | Ser den slutliga spellistan rätt ut genom den installerade signalvägen? | Godkända provfiler och uppspelningsinställningar |
Förbered installationen före färgjustering
Skapa en enhetlig signalväg
Använd samma källmaterial och bekräfta utgångsinställningar genom spelare, distributionsutrustning och skärmar. Kontrollera ingångsval, upplösning, skalning och bildläge. En panel som får annan signalbehandling kan se annorlunda ut redan innan dess egna färgreglage bedöms.
För en vägg med flera spelarutgångar, dokumentera vilken som matar varje panel. Om skillnaden följer en källa när anslutningar växlas i ett godkänt test, undersök den signalvägen. Om den stannar på panelen, fortsätt med panelens konfiguration och skick.
Stabilisera betraktnings- och driftförhållanden
Följ tillverkarens uppvärmningsanvisningar och arbeta under planerade installationsförhållanden. Jämför inte en nystartad panel med en som varit igång hela demonstrationen. Dokumentera driftläge och automatisk ljusstyrka eller scenberoende behandling som kan ändras under testet.
Kontrollera omgivningsreflexer från normal betraktningsplats. En ljus lampreflex på en panel kan se ut som en avvikelse. Att flytta betraktaren eller tillfälligt skärma av reflexen vid felsökning hjälper att skilja rummets påverkan från en skillnad i skärmen.

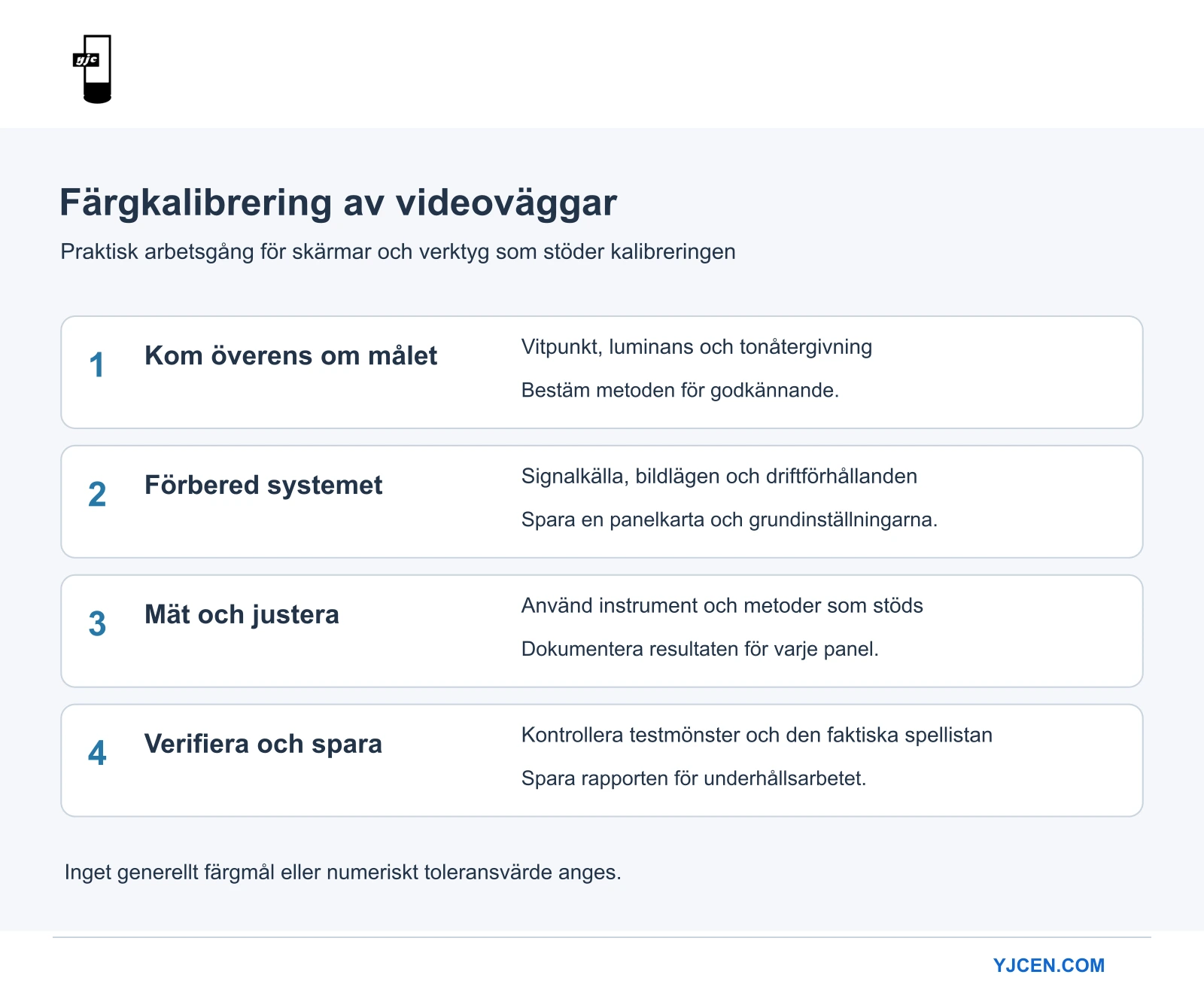

Ett praktiskt arbetsflöde vid driftsättning
Börja med panelkarta och sparad grundinställning. Identifiera varje enhet med position och serienummer och dokumentera sedan ingång och aktuella inställningar. Det är särskilt användbart när flera personer arbetar med installationen eller en skärm senare ska bytas.
- Kom överens om mål och acceptansmetod före justering.
- Bekräfta att sensor, programvara och skärmmodeller stöds tillsammans.
- Förbered källa, bildlägen och driftförhållanden.
- Mät och justera med den procedur som stöds.
- Kontrollera vitt, mellangrå toner och relevanta färgfält.
- Granska den verkliga spellistan från normala betraktningsplatser.
- Spara resultat, konfiguration och godkända innehållsexempel.
En mätrapport ska ange hur resultatet tagits fram. Om leverantören lovar en numerisk tolerans, fråga vilken referens, vilka färgfält, positioner och vilket instrument som definierar den. Ett tal utan metod hjälper föga när en senare mätning avviker.
Använd inte foton som ersättning för instrumentmätningen. Kamerans vitbalans, exponering och behandling kan dölja eller förstärka skillnader. Foton är användbara för panelidentifiering och synliga problem när begränsningarna är kända.
Vad kalibrering inte kan reparera
Kalibrering reparerar inte skadad bakgrundsbelysning, tar inte bort fysiska ramar och rättar inte en felaktig kabel. Den garanterar inte heller identisk färg i varje punkt på varje skärm. Om problemet varierar inom en panel ska ytans jämnhet kontrolleras, inte bara mitten mätas.
Skilj ett fast spår av gammalt innehåll från en skillnad i vitpunkt. En kvarstående menykontur behöver annan felsökning än en hel panel som ser varmare ut. Vår guide till bildretention i LCD beskriver hur symtomet dokumenteras och undersöks.
Vissa skillnader kan överskrida vad befintliga reglage kan korrigera. Be integratören förklara kompromisser i vald driftnivå eller mål. Fortsätt inte ändra orelaterade inställningar när det stödda justeringsområdet nåtts.
Spara ett användbart underhållsunderlag
Spara panelkarta, målinställningar, mätrapport och källkonfiguration tillsammans. Granska väggen efter panelbyte, större källändring eller synlig förändring. Bestäm kontrollintervall med leverantören utifrån installationen i stället för att anta ett schema för alla platser.
Identifiera exakt modell och konfiguration före beställning av ersättningsenhet. Upprepa jämförelsen mot befintlig vägg efter installation. Samma modellnamn eller menyförinställning är inte en uppmätt bekräftelse på att ersättaren passar visuellt med övriga paneler.
Frågor om kalibrering av professionella skärmar
Kan alla paneler ha samma inställningar?
De kan utgå från en gemensam grund, men individuella justeringar kan krävas för ett gemensamt mål. Spara grundkonfigurationen och eventuella panelspecifika inställningar.
Behöver vi en viss färgtemperatur?
Välj den utifrån innehållsflöde och överenskommet visuellt mål. Bekräfta att föreslagna skärmar kan nå målet vid nödvändig driftluminans.
Vilket underlag behövs för en videoväggsoffert?
Ange vägglayout, källsystem, innehållsexempel och betraktningsförhållanden. Granska våra LCD-skärmar för videoväggar och fråga YJCEN vilka matchnings- och justeringsalternativ som gäller föreslagen konfiguration. Bekräfta eventuell kalibreringstjänst och acceptanskriterier uttryckligen.
