La calibración del color de la pantalla lleva una pantalla hacia un objetivo definido, como un punto blanco elegido, luminancia y respuesta tonal. Para una pared de vídeo LCD comercial, la pregunta práctica es si los paneles reproducen el mismo contenido lo suficientemente consistente como para parecerse a una instalación.
Copiar una imagen preestablecida en cada panel es un punto de partida útil, pero no es prueba de una coincidencia medida. En esta guía se explica cómo preparar un resumen de calibración, comprobar la trayectoria de la señal y registrar el resultado. No supone que cada pantalla soporte el mismo software, sensor o controles de ajuste.
¿Qué debe incluir un objetivo de calibración de pared de vídeo?
Punto blanco y temperatura de color
El punto blanco define la apariencia pretendida del blanco. La temperatura del color expresa parte de esa descripción en kelvin: los valores más bajos generalmente se ven más cálidos, mientras que los valores más altos se ven más fríos. Es un ajuste de color, no la temperatura de funcionamiento de la pantalla LCD o su carcasa.
Guía de temperatura de color de EIZO explica la diferencia entre los ajustes cálidos y fríos y por qué el ajuste preciso necesita más que la preferencia visual. Para la señalización, acuerde el estándar de contenido o referencia requerido antes de elegir un objetivo. El ajuste preestablecido de mejor aspecto no es automáticamente el más preciso.
Luminancia y respuesta tonal
La luminancia describe la cantidad de luz que la pantalla envía al espectador. Una pared necesita un nivel de operación adecuado, así como paneles consistentes. La respuesta tonal describe cómo se reproducen los valores de imagen entre blanco y negro. La coincidencia de un campo de prueba blanco por sí sola no establece que coincidan los detalles del gris medio y la sombra.
Registre estos objetivos por separado. Un técnico no puede reproducir de manera confiable “hacer que se vea mejor” en la próxima visita de servicio. Especifique el tipo de contenido, las condiciones de visualización y el método de aceptación en términos que el proveedor y el integrador puedan usar.

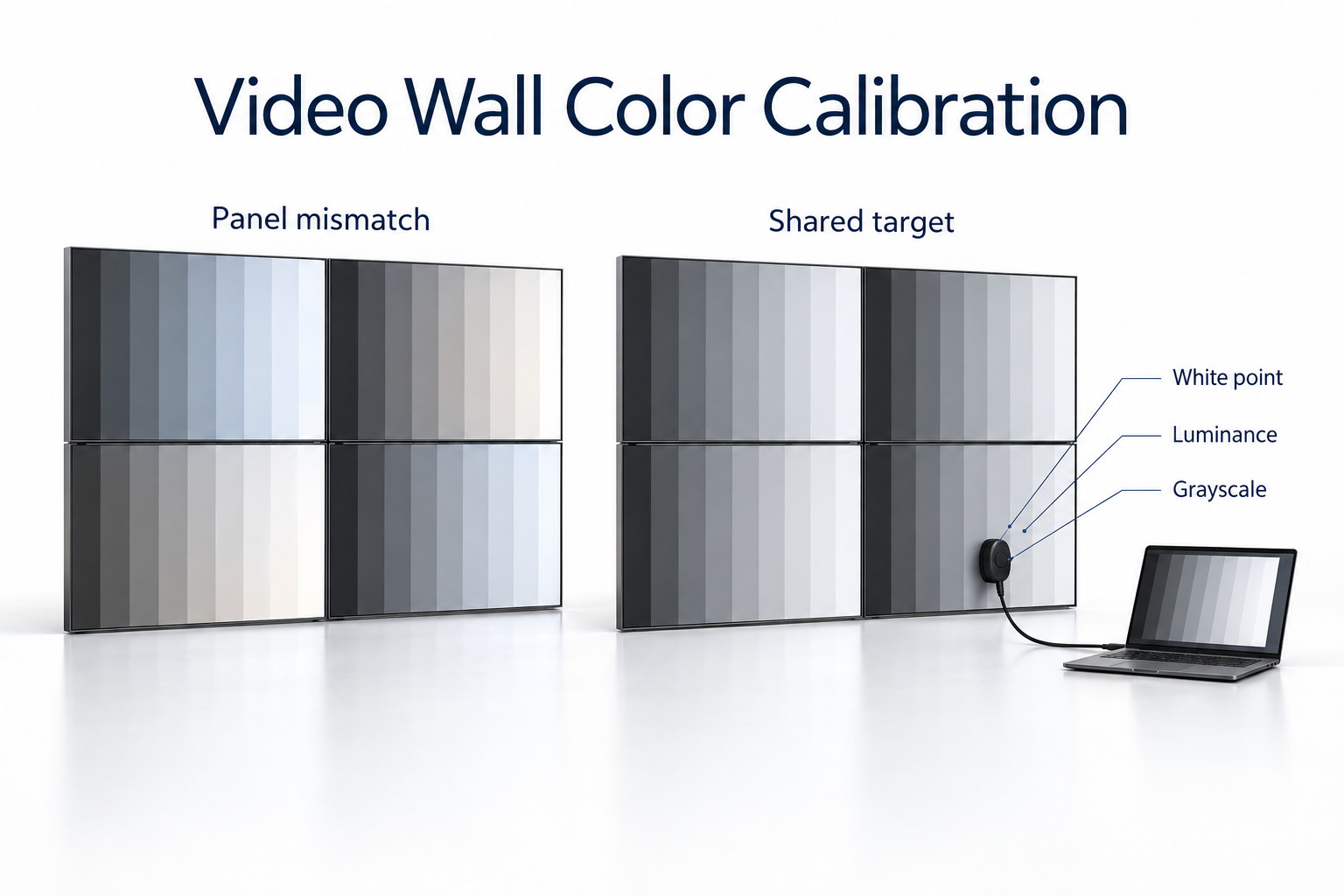

El emparejamiento, la calibración y el perfilado son tareas diferentes
El emparejamiento pregunta si las pantallas se ven consistentes entre sí. La calibración ajusta una pantalla hacia un objetivo. El perfilado describe el comportamiento de color de un dispositivo para un flujo de trabajo que puede usar esa información. Dependiendo del sistema, estas tareas pueden usar diferentes herramientas y producir diferentes registros.
Un reproductor comercial no puede aplicar un perfil de color de escritorio a cada video o aplicación. Confirme lo que admite la ruta de reproducción completa. No asuma que la creación de un perfil en una computadora portátil de servicio cambia la salida de un reproductor de señalización separado después de que esa computadora portátil esté desconectada.
Del mismo modo, no se puede suponer que el software de calibración específico del modelo controle la pantalla de otro fabricante. Calibrador de pared de pantalla de Sharp Descripción general ilustra un sistema que ajusta la luminancia, el punto blanco y la escala de grises en pantallas soportadas. Sus capacidades son específicas para ese sistema compatible, no una reclamación de características para todas las paredes LCD.
| Tarea | Cuestiona las respuestas | Registro útil |
|---|---|---|
| Panel coincidente | ¿Los paneles adyacentes parecen consistentes? | Mapa del panel y observaciones comparativas |
| Calibración | ¿Qué tan cerca cumple cada panel un objetivo acordado? | Objetivos, lecturas y ajustes |
| Perfilado | ¿Cómo se describe el comportamiento del color de un dispositivo? | Perfil y confirmación de dónde se aplica |
| Revisión de contenido | ¿La lista de reproducción final se ve correcta a través de la ruta instalada? | Archivos de muestra y ajustes de reproducción aprobados |
Prepare la instalación antes de ajustar el color
Establecer una ruta de señal consistente
Utilice el mismo material de origen y confirme la configuración de salida a través del reproductor, el equipo de distribución y las pantallas. Compruebe la selección de entrada, la resolución, la escala y el modo de imagen. Un panel que recibe un procesamiento diferente puede verse diferente incluso antes de que se consideren sus propios controles de color.
Para una pared que usa varias salidas de reproductor, documente qué salida alimenta cada panel. Si la diferencia sigue a una fuente cuando las conexiones se intercambian durante una prueba aprobada, investigue esa ruta. Si permanece con el panel, continúe con la configuración y el estado del panel.
Estabilizar las condiciones de visualización y funcionamiento
Siga las instrucciones de calentamiento del fabricante y trabaje bajo las condiciones de instalación planificadas. Evite comparar un panel recién iniciado con uno que ha estado funcionando durante toda la demostración. Registre el modo de funcionamiento y cualquier brillo automático o procesamiento dependiente de la escena que pueda cambiar durante la prueba.
Compruebe los reflejos ambientales del área de visualización normal. Una lámpara brillante reflejada en un panel puede parecer un desajuste. Mover al observador o sombrear temporalmente el reflejo durante el diagnóstico ayuda a distinguir la influencia de la habitación de una diferencia que se queda con la pantalla.
Un práctico flujo de trabajo de puesta en marcha
Comience con un mapa de panel y una línea base guardada. Identifique cada unidad por posición y número de serie, luego registre su configuración de entrada y actual. Esto es especialmente útil cuando varias personas trabajan en la instalación o una pantalla debe ser reemplazada más tarde.
- Acordar el objetivo y el método de aceptación antes de comenzar los ajustes.
- Confirme que el sensor, el software y los modelos de pantalla sean compatibles juntos.
- Prepare la fuente, los modos de imagen y las condiciones de funcionamiento.
- Medir y ajustar usando el procedimiento soportado.
- Verifica el blanco, los grises intermedios y los parches de color relevantes.
- Revise la lista de reproducción real desde las posiciones de visualización normales.
- Guarde los ejemplos de resultados, configuración y contenido aprobado.
Un informe de medición debe identificar cómo se obtuvo el resultado. Si un proveedor promete una tolerancia numérica, pregunte qué referencia, parches, posiciones e instrumento la definen. Un número sin un método da poca ayuda cuando una medición posterior no está de acuerdo.
No trate las fotografías como un sustituto del registro del instrumento. El balance de blancos de la cámara, la exposición y el procesamiento pueden ocultar un desajuste o hacer que se vea peor. Las fotos son útiles para la identificación del panel y las preocupaciones visibles cuando se entienden sus limitaciones.
Lo que la calibración no puede reparar
La calibración no repara una luz de fondo dañada, no quita un bisel físico ni corrige un cable defectuoso. Tampoco puede garantizar que cada punto en cada pantalla tenga el mismo color. Si un problema varía en un panel, incluya una verificación de uniformidad espacial en lugar de medir solo su centro.
Distinguir un rastro fijo de contenido antiguo de una diferencia de punto blanco. Un esquema de menú retenido necesita una investigación diferente de un panel completo que se vea más cálido. Nuestro Guía de retención de imágenes LCD describe cómo registrar e investigar ese síntoma.
Algunas diferencias pueden exceder lo que los controles disponibles pueden corregir. Pídale al integrador que explique cualquier compromiso en el nivel de operación u objetivo seleccionado. No siga cambiando las configuraciones no relacionadas después de que se haya alcanzado el rango de ajuste admitido.
Mantenga un registro de mantenimiento útil
Almacene el mapa del panel, la configuración de destino, el informe de medición y la configuración de origen juntos. Revise la pared después de un reemplazo de panel, un cambio de fuente importante o un cambio visible en la apariencia. Establezca el intervalo de inspección en curso con el proveedor de acuerdo con la instalación en lugar de asumir que un horario se ajusta a cada sitio.
Al reemplazar una unidad, identifique el modelo y la configuración exactos antes de realizar el pedido. Repita la comparación con la pared existente después de la instalación. Un nombre de modelo o preajuste de menú coincidente por sí solo no es una confirmación medida de que el reemplazo se combine con los otros paneles.
Preguntas sobre la calibración de pantallas comerciales
¿Pueden todos los paneles utilizar la misma configuración?
Pueden comenzar desde una línea de base común, pero pueden ser necesarios ajustes individuales para cumplir con un objetivo compartido. Guarde tanto la configuración común como cualquier configuración específica del panel.
¿Necesitamos una temperatura de color en particular?
Elige entre el flujo de trabajo de contenido y el objetivo visual acordado. Confirme que las pantallas propuestas pueden cumplir ese objetivo con la luminancia de funcionamiento requerida.
¿Qué debemos proporcionar para un presupuesto de video wall?
Proporcione el diseño de la pared, el sistema de origen, los ejemplos de contenido y las condiciones de visualización. Revise nuestra Pantallas murales de vídeo LCD y preguntar a YJCEN qué opciones de adaptación y ajuste se aplican a la configuración propuesta. Confirme explícitamente cualquier servicio de calibración y criterio de aceptación.
