Edge-lit en direct-lit LCD: vragen over achtergrondverlichting voor professionele signage

Dat verschil is nuttig voor professionele signage, maar vormt slechts een deel van de aankoopbeslissing. Het volledige scherm moet ook bij content, verlichting, montage en gebruiksschema passen. Alleen de achtergrondlichtaanduiding beantwoordt die vragen niet.

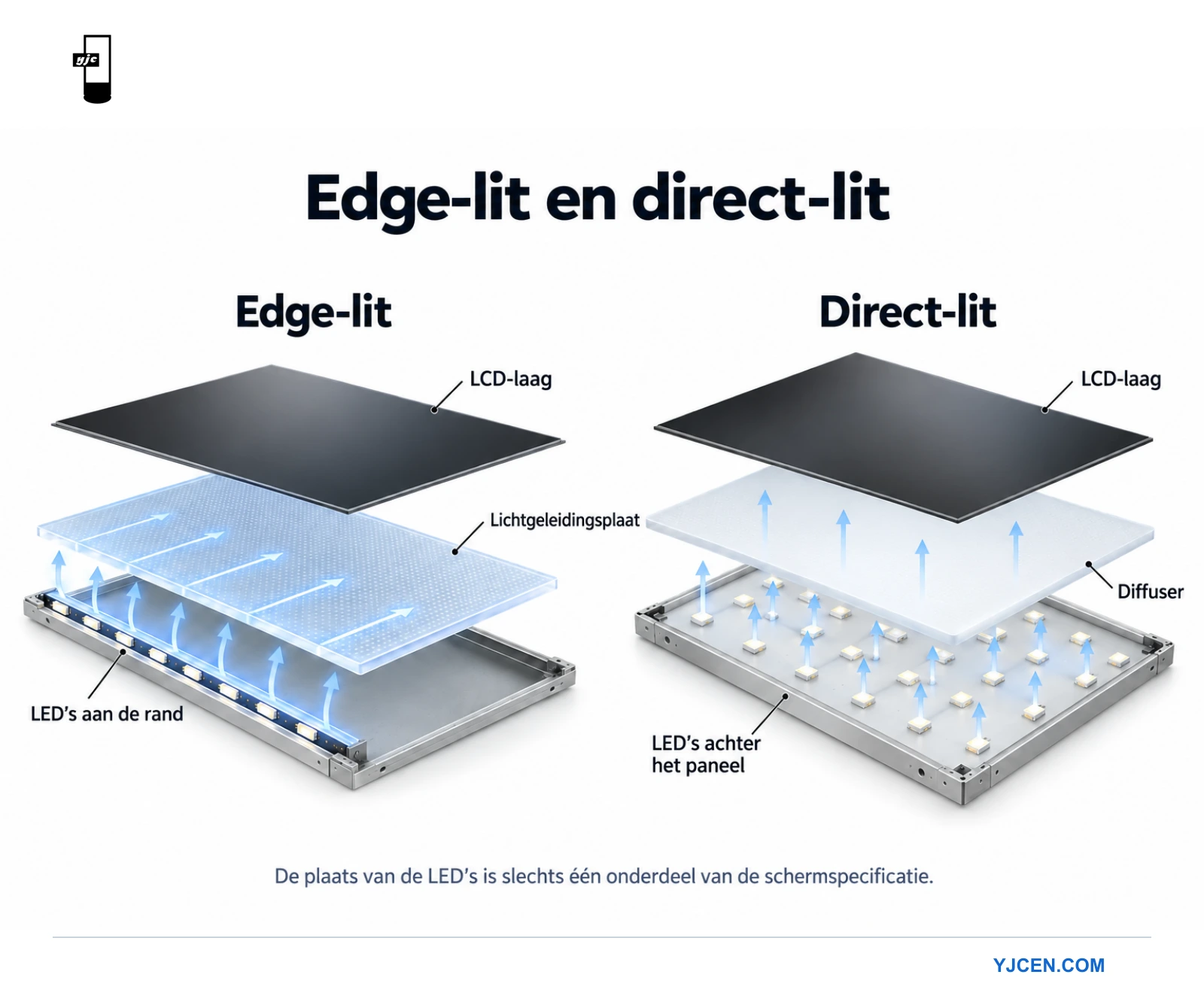

Hoe de twee opbouwen van achtergrondverlichting werken

Edge-lit LCD

LED’s zitten langs één of meer randen van de achtergrondlichtmodule. Een lichtgeleider verspreidt hun licht over het scherm; optische lagen helpen de verdeling regelen. Die opbouw kan een dun ontwerp mogelijk maken, maar de afmetingen van de complete behuizing moeten apart worden gecontroleerd.

Direct-lit LCD

LED’s zitten achter het schermoppervlak, met ruimte en optische lagen tussen de lichtbronnen en het LCD-paneel. Dat beschrijft hun positie, niet automatisch de helderheid, uniformiteit, het stroomverbruik of dimgedrag van het scherm.

Beide opstellingen zijn LCD-technologieën met LED-achtergrondverlichting. Verwar ze niet met een direct-view LED-scherm, waarbij lichtgevende elementen het zichtbare beeld vormen zonder een LCD-paneel ervoor.

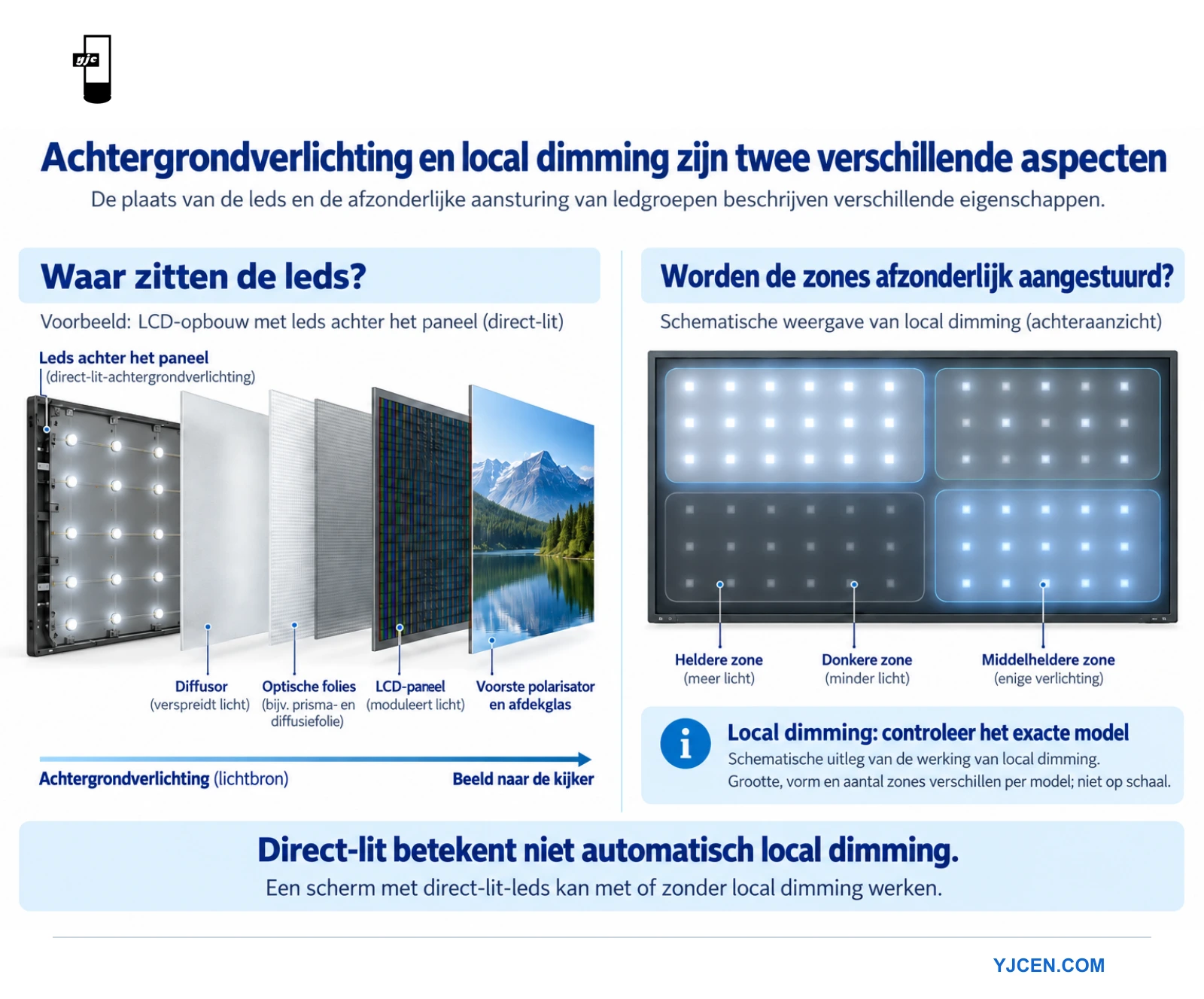

Betekent direct-lit altijd local dimming?

Nee. LED-positie en local dimming zijn afzonderlijke specificaties. Local dimming regelt verschillende delen van de achtergrondverlichting onafhankelijk. Alleen de aanduiding ‘direct-lit’ bevestigt die functie niet.

Is local dimming relevant voor de content, vraag dan of het exacte model en formaat die functie heeft en hoe die in de bedoelde beeldmodus werkt. Een diagram van meerdere LED-rijen bewijst geen onafhankelijk aangestuurde zones.

Een nuttige demonstratie gebruikt de content die u echt wilt tonen. Kleine heldere tekst op een donkere achtergrond kan gedrag zichtbaar maken dat op een schermvullende foto minder opvalt. Noteer de instellingen, zodat de vergelijking herhaalbaar is.

Vergelijk proefmodellen onder dezelfde omstandigheden

Kies vóór de displayvergelijking een korte testafspeellijst. Gebruik een echt menu, reclamebeeld of informatiepagina uit het project. Voeg een egaal licht vlak en een donkerder vlak toe voor nader onderzoek, maar laat de normale content centraal staan in de beslissing.

Plaats beide proefmodellen onder vergelijkbare verlichting en gebruik vergelijkbare beeldinstellingen. Noteer automatische helderheidsregeling en andere beeldverwerking. Anders kan de vergelijking andere instellingen tonen in plaats van andere hardware.

Bekijk het scherm vanaf de posities van echte klanten. Een display boven een balie kan van onderaf en opzij worden bekeken. Een controle recht van voren op een werkbank bootst die situatie niet na.

Beschrijf een bezwaar nauwkeurig. Noteer content, kijkpositie en het betreffende zichtbare gebied in plaats van alleen ‘slechte achtergrondverlichting’. Onze gids voor LCD-uniformiteit legt uit hoe u de beoordeling van een proefmodel vastlegt zonder elke zichtbare variatie als dezelfde storing te behandelen.

Controleer de volledige behuizing en installatie

Vraag de afmetingen, het gewicht, de montagedetails en de onderhoudstoegang van het complete apparaat op. Een illustratie van een dunne achtergrondverlichting is geen behuizingstekening. Connectoren achteraan, bevestigingsmateriaal en vereiste vrije ruimte beïnvloeden of het scherm in de installatie past.

Bevestig de ondersteunde oriëntatie en het gebruiksschema. Controleer ook de opgegeven omgevingsomstandigheden en installatie-instructies. Die eisen gelden voor het complete professionele display en volgen niet automatisch uit het type achtergrondverlichting.

Beoordeel bij een scherm bij een raam reflecties en wisselend daglicht. De achtergrondlichtopbouw bewijst geen geschiktheid voor buiten of leesbaarheid in zonlicht. Het gekozen apparaat heeft specificaties en installatieaanwijzingen voor de werkelijke locatie nodig.

Vragen voor een leveranciersvergelijking

• Welk exact schermformaat en model beschrijft de offerte?
• Welke achtergrondlichtopbouw gebruikt die configuratie?
• Is local dimming beschikbaar en welke beeldmodi gebruiken die functie?
• Welke helderheids- en vermogenswaarden zijn opgegeven en onder welke omstandigheden?
• Welke oriëntatie, gebruiksuren en omgeving worden ondersteund?
• Welke vrije installatieruimte en onderhoudstoegang zijn vereist?
• Kan het voorgestelde proefmodel met de eigen projectcontent worden getest?

Koppel opgegeven waarden aan hun testomstandigheden. Een maximale helderheidswaarde en een vermogenswaarde uit een andere bedrijfsmodus mogen niet als één gemeten werkpunt worden gepresenteerd. Laat de leverancier het verband uitleggen voordat u gebruikskosten berekent.

Doe hetzelfde voor modelfamilies. Verschillende formaten kunnen andere componenten gebruiken. Een acceptatieregistratie voor één formaat geldt zonder bevestiging van de fabrikant niet voor het hele assortiment.

Maak onderscheid tussen helderheid, uniformiteit en contrast

Deze termen beschrijven verschillende beeldeigenschappen. Helderheid betreft de lichtopbrengst onder vastgelegde omstandigheden. Uniformiteit gaat over verschillen over het scherm. Contrast vergelijkt lichte en donkere delen volgens een bepaalde meetmethode.

Een helder proefmodel kan op een egale achtergrond toch zichtbare variatie tonen. Een display dat in een gedimde demonstratieruimte overtuigt, kan naast een helder raam moeilijker leesbaar zijn. Geen van beide waarnemingen wordt alleen verklaard door de aanduiding edge-lit of direct-lit.

Vraag bij een opgegeven waarde naar de meetomstandigheden en of die voor het paneel of het complete display geldt. Afdekglas, beeldinstellingen en installatieomstandigheden beïnvloeden het uiteindelijke beeld. Houd die verschillen zichtbaar in het vergelijkingsformulier.

Vergelijk naast elkaar geplaatste menuborden samen, met dezelfde content en instellingen. Verschillen tussen aangrenzende schermen kunnen opvallen terwijl elk scherm afzonderlijk goed oogt. Vraag hoe de voorgestelde toestellen als groep worden ingesteld en gecontroleerd.

Stel een nuttige testafspeellijst samen

Begin met normale content in plaats van een spectaculaire demonstratievideo. Een schermvullende foto van eten, een menu met lichte gebieden en een donkere promotiedia tonen verschillende eigenschappen. Gebruik de soorten content die werkelijk voor de installatie zijn gepland.

Voeg enkele egale testvlakken toe als hulpmiddel bij de diagnose. Daarmee kunt u variatie beter beschrijven, maar ze horen niet de enige basis voor goedkeuring of afwijzing te zijn. Spreek kijkomstandigheden en acceptatiecriteria vooraf met de leverancier af.

Houd bij bewegende content bronbestand en afspeelinstellingen gelijk. Verschijnt een probleem alleen tijdens een overgang, leg dan die overgang vast in plaats van alleen een stilstaande foto. Vraag de leverancier het met dezelfde bron te reproduceren.

Dit helpt bij de planning van een proefmodel, maar is geen laboratoriumtestnorm. Een telefoonfoto kan een probleem helpen lokaliseren, maar belichting en beeldverwerking beïnvloeden het zichtbare resultaat. Bewaar de foto met een schriftelijke waarneming en de testomstandigheden.

Vraag hoe de helderheid wordt geregeld

De fysieke achtergrondlichtopbouw vertelt niet hoe het complete display de helderheid verandert. Vraag of de configuratie handmatige regeling, geplande instellingen, een omgevingslichtsensor of een andere regeling gebruikt. Controleer de functie op het aangeboden model.

Neem actieve automatische regelingen mee in de demonstratie. Een vergelijking is misleidend als één proefmodel met de ruimteverlichting mee verandert en het andere constant blijft. Noteer de bedrijfsmodus, niet alleen de waarde in een instelmenu.

Beoordeel naast de maximale ook een lagere helderheidsinstelling. Een display dat ’s avonds wordt gebruikt, kan onder heel andere omstandigheden werken dan tijdens een heldere demonstratie overdag. Laat de leverancier normale content tonen bij de instellingen die uw project nodig heeft.

Achtergrondlichtregeling en schermopbouw zijn verwante technische onderwerpen, maar het ene mag niet uit het andere worden afgeleid. Voor een aparte bespreking van helderheidsregeling verwijzen we naar onze gids voor PWM-dimming.

Koppel claims over vermogen en temperatuur aan omstandigheden

Neem niet aan dat de ene achtergrondlichtopbouw altijd minder stroom verbruikt dan de andere. Vergelijk de gespecificeerde complete apparaten bij de vereiste gebruiksomstandigheden. Naast de LED-opstelling kunnen formaat, lichtopbrengst en andere elektronica verschillen.

Vraag voor de begroting een vermogenswaarde die bij configuratie en gebruik past. Houd maximale waarden gescheiden van verwacht verbruik tijdens gebruik. Geeft de leverancier alleen een maximum, benoem dat dan als zodanig en presenteer het niet als gemeten daggemiddelde.

Voor temperatuur geldt dezelfde aanpak. Vraag naar de ondersteunde omgeving en installatie-instructies voor het complete apparaat. Leid geen temperatuurclassificatie of buitengeschiktheid af uit de positie van de achtergrondlicht-LED’s.

Meld of het apparaat wordt ingebouwd, vlak naast een ander scherm komt of in een omkasting wordt geplaatst. Houd de vereiste vrije ruimte en onderhoudsvoorzieningen aan. Een proefmodel in de vrije lucht toont niet hoe een ingesloten installatie zich gedraagt.

Drie situaties waarin de inkoopvraag verandert

Een groep menuborden voor binnen

Het gewenste resultaat is een leesbare, consistent ogende schermgroep. Controleer aangrenzende proefmodellen samen met de bedoelde lichte menuachtergronden en belangrijke prijzen. Noteer de configuratie, zodat vervangende apparaten later aan dezelfde eisen kunnen worden getoetst.

Een naar de etalage gericht promotiescherm

Het gaat om zichtbaarheid bij het werkelijke daglicht en de reflecties op locatie. Bevestig dat het complete apparaat voor die plek is bedoeld. Alleen op achtergrondlichtopbouw kiezen negeert andere factoren die de kijkervaring sterker kunnen bepalen.

Een ingebouwd informatiedisplay

Relevant zijn fysieke inpassing, onderhoudstoegang en de ondersteunde gebruiksomgeving. Beoordeel de volledige installatietekening en instructies. Een slanke paneelmodule bewijst niet dat het complete product zonder vrije ruimte vlak kan worden ingebouwd.

Vragen die een achtergrondlichtaanduiding niet beantwoordt

‘Direct-lit’ geeft niet aan hoeveel onafhankelijk aangestuurde zones er zijn. ‘Edge-lit’ is geen helderheidsclassificatie. Geen van beide termen geeft de toegestane dagelijkse gebruiksduur, ondersteunde oriëntatie of garantiedekking aan.

Zet die vereisten op aparte regels in de offerteaanvraag. Vraag modelspecifieke antwoorden en onderbouwing. Zo kunt u offertes vergelijken zonder een algemene technologiebeschrijving in een belofte voor het complete product te veranderen.

Stelt een leverancier een ander formaat of model voor, beoordeel die punten dan opnieuw. Behoud de oorspronkelijke eisen en noteer welke antwoorden veranderen. Het doel is een display dat bij de installatie past, met een acceptatiedossier dat ook na levering bruikbaar is.

Kiezen voor menu’s, reclame en informatieschermen

Geef bij een menubord prioriteit aan leesbare tekst en een consistente weergave van de geplande indeling. Beoordeel voor reclame de echte foto’s en overgangen. Neem voor informatie een test met de kleinste tekst en grootste verwachte kijkafstand op.

Deze toepassingen leveren geen universele winnaar op tussen edge-lit en direct-lit. Ze bepalen wat moet worden gedemonstreerd. Voldoen beide proefmodellen, dan kunnen installatie, serviceafspraken en de ondersteunde configuratie belangrijker worden bij de keuze.

Bekijk de binnendisplays voor digital signage van YJCEN of etalagedisplays met hoge helderheid. Bezorg ons de beoogde locatie en content zodat het team een geschikte configuratie kan bevestigen. Deze gids schrijft niet aan elk YJCEN-model één type achtergrondverlichting toe.

Maak van de vergelijking een acceptatiedossier

Noteer vóór bestelling de exacte identificatie van het proefmodel en de gebruikte beoordelingsinstellingen. Bewaar een kopie van de goedgekeurde afspeellijst. Levert de fabrikant later een andere paneelconfiguratie, dan geven die gegevens beide partijen een helder vertrekpunt voor een nieuwe controle.

Beschrijf het resultaat vanuit het project. Noteer bij een menu-installatie of belangrijke tekst leesbaar blijft en schermen naast elkaar consistent ogen. Beoordeel voor reclame of beelden en overgangen aanvaardbaar zijn bij de verlichting op locatie. Vermijd onbewezen conclusies zoals ‘alle direct-lit-schermen zijn beter’.

Fotografeer naast het probleemgebied ook de volledige installatie. Het overzicht toont montagehoogte, lichtbronnen in de buurt en kijkpositie. Alleen een detailopname kan een bij normaal gebruik onzichtbare variatie overdrijven of een relevante reflectie op locatie verbergen.

Spreek af hoe een vervangend apparaat wordt gecontroleerd. Het moet mogelijk bij een bestaande groep passen in plaats van alleen afzonderlijk goed te ogen. Bewaar de configuratie-instructies bij de installatiegegevens, zodat een latere vervanger niet met onvergelijkbare beeldinstellingen wordt beoordeeld.

Voldoet een proefmodel niet aan de afgesproken controle, bepaal dan eerst de omstandigheden voordat u een andere technologie vraagt. Contentindeling, een automatische instelling of een installatiereflectie kan aandacht vereisen. Alleen de achtergrondlichtcategorie veranderen kan het oorspronkelijke probleem laten bestaan.

Houd tot slot goedkeuring van het proefmodel gescheiden van modelbeschikbaarheid. Bevestig de exacte te leveren configuratie en vraag hoe vervangingen worden gemeld. Het verzamelde bewijs geldt voor de beoordeelde samenstelling en omstandigheden, niet vanzelf voor elk scherm met een vergelijkbare productnaam.

Technische referenties

Texas Instruments: referentieontwerp voor achtergrondlichtopbouw en optische regeling. Raadpleeg voor productspecifieke details de actuele modeldocumentatie van de gekozen fabrikant.
