Edge-lit et direct-lit décrivent la position des LED dans le rétroéclairage LCD. En edge-lit, la lumière entre par le bord d'un guide de lumière. En direct-lit, les LED sont placées derrière la surface d'affichage. Les deux utilisent une couche LCD pour former l'image.
Pour l'affichage professionnel, cette différence est utile, mais ne représente qu'une partie du choix. L'écran complet doit convenir aux contenus, à l'éclairage, au montage et aux horaires d'utilisation. Le nom du rétroéclairage ne répond pas seul à ces questions.

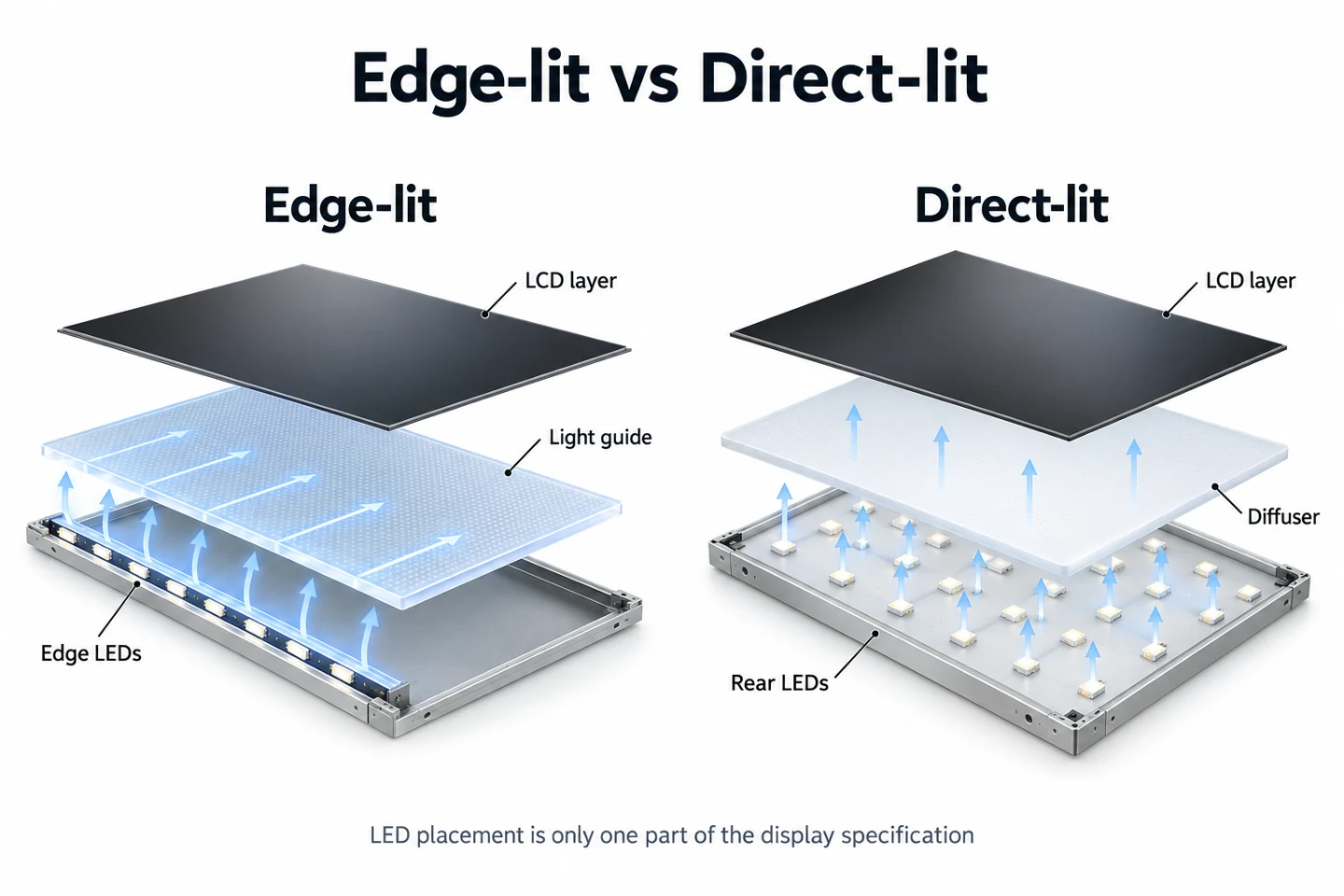

Fonctionnement des deux dispositions
LCD à éclairage latéral, ou edge-lit
Les LED se trouvent sur un ou plusieurs bords du rétroéclairage. Un guide répartit leur lumière sur l'écran, aidé de couches optiques. Cette construction peut permettre un format mince, mais les dimensions du boîtier fini doivent être vérifiées séparément.
LCD à éclairage direct, ou direct-lit
Les LED sont derrière la surface d'affichage, avec un espacement et des couches optiques entre les émetteurs et le LCD. Cela décrit leur position, sans préciser à lui seul la luminosité, l'uniformité, la consommation ou le comportement de gradation.
Les deux sont des technologies LCD à rétroéclairage LED. Il ne faut pas les confondre avec un afficheur LED à vision directe, dont les éléments lumineux forment l'image sans dalle LCD devant eux.

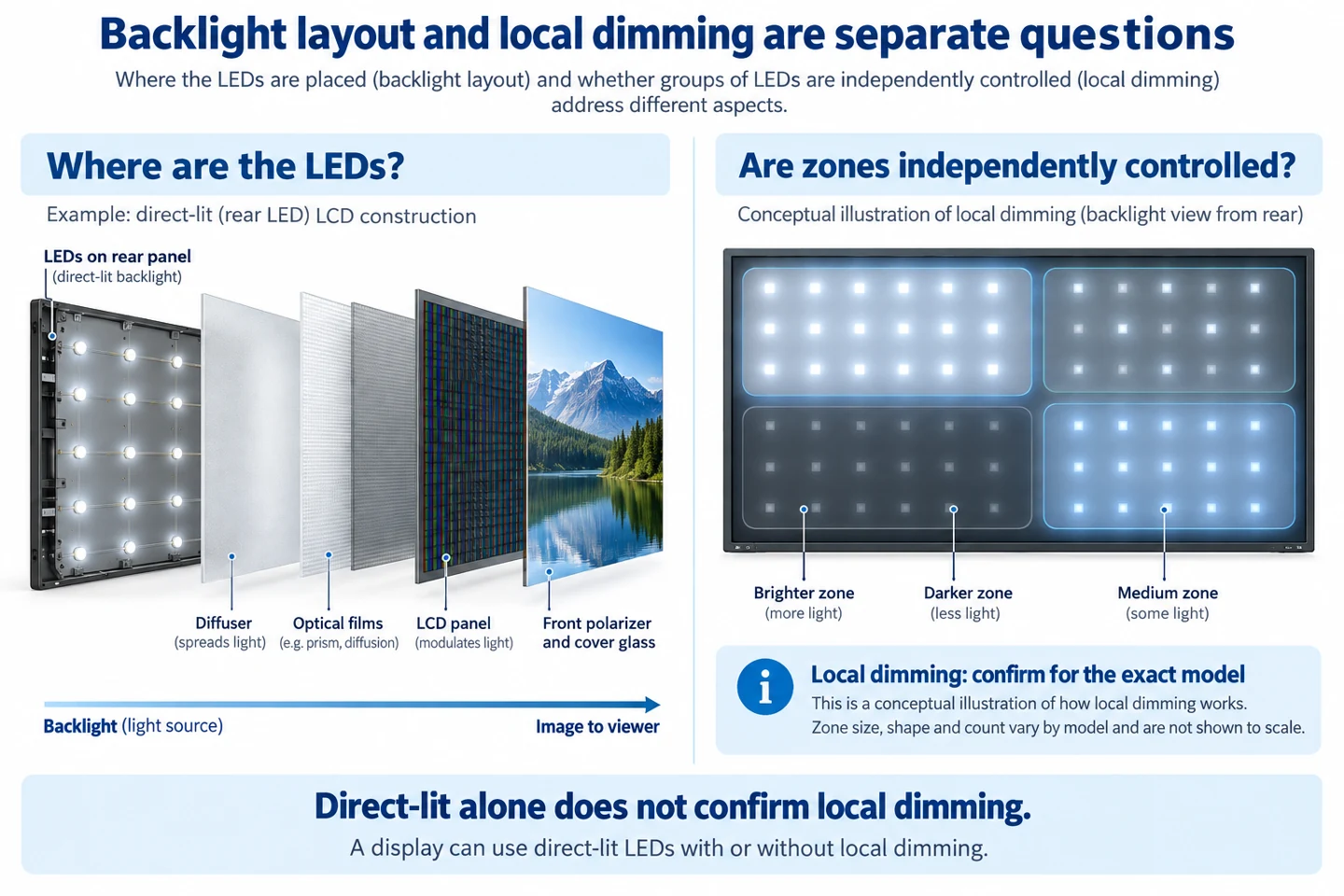

Direct-lit signifie-t-il toujours gradation locale ?
Non. La position des LED et la gradation locale sont deux caractéristiques distinctes. La gradation locale règle indépendamment plusieurs zones du rétroéclairage. La seule mention « direct-lit » ne confirme pas cette fonction.
Si la gradation locale compte pour vos contenus, demandez si le modèle et la taille exacts la proposent. Vérifiez son comportement dans le mode d'image prévu. Un schéma montrant plusieurs rangées de LED ne prouve pas l'existence de zones commandées séparément.
Une démonstration utile utilise les contenus réellement prévus. De petits textes lumineux sur fond sombre peuvent révéler un comportement moins visible sur une photo plein écran. Notez les réglages pour pouvoir répéter la comparaison.
Comparer les échantillons dans les mêmes conditions
Choisissez une courte liste de test avant de comparer. Utilisez un véritable menu, visuel promotionnel ou écran d'information du projet. Ajoutez un aplat clair et un plus sombre pour examiner l'écran, tout en gardant les contenus normaux au centre de la décision.
Placez les deux échantillons sous un éclairage comparable et utilisez des réglages d'image comparables. Notez les automatismes de luminosité et autres traitements susceptibles de modifier l'image. Sinon, vous risquez de comparer les réglages plutôt que le matériel.
Regardez l'écran depuis les positions réelles des clients. Un écran au-dessus d'un comptoir peut être vu d'en dessous et de côté. Une inspection de face sur un établi ne reproduit pas cette situation.
Décrivez précisément toute réserve. Au lieu d'écrire « mauvais rétroéclairage », indiquez le contenu, la position d'observation et la zone concernée. Notre guide sur l'uniformité LCD explique comment documenter un échantillon sans considérer toute variation visible comme le même défaut.
Vérifier le boîtier complet et l'installation
Demandez les dimensions, le poids, la fixation et l'accès de maintenance de l'appareil fini. Une illustration de rétroéclairage mince n'est pas un plan de boîtier. Connecteurs arrière, supports et dégagements peuvent déterminer si l'écran convient à l'emplacement.
Confirmez l'orientation et les horaires pris en charge. Vérifiez aussi les conditions ambiantes annoncées et les instructions de montage. Ces exigences concernent l'écran professionnel complet ; elles ne découlent pas automatiquement du rétroéclairage.
Près d'une fenêtre, évaluez les reflets et les changements de lumière naturelle. La disposition du rétroéclairage ne prouve ni l'aptitude à l'extérieur ni la lisibilité au soleil. Les caractéristiques et consignes de l'appareil doivent correspondre à son emplacement réel.
Questions pour comparer les fournisseurs
- Quels modèle et taille exacts le devis décrit-il ?
- Quelle construction de rétroéclairage cette configuration utilise-t-elle ?
- La gradation locale est-elle disponible, et dans quels modes d'image ?
- Quelles luminosité et puissance sont spécifiées, et dans quelles conditions ?
- Quels orientation, horaires et environnement sont pris en charge ?
- Quels dégagements et accès de maintenance faut-il prévoir ?
- Peut-on vérifier l'échantillon avec les contenus du projet ?
Associez chaque chiffre à ses conditions d'essai. Une luminosité maximale et une puissance issue d'un autre mode ne forment pas un même point de fonctionnement mesuré. Faites clarifier leur relation avant d'estimer les coûts d'utilisation.
Faites de même pour les familles de modèles. Les composants peuvent varier selon la taille. Une réception pour une taille ne vaut pas preuve pour toute la gamme sans confirmation du fabricant.
Distinguer luminosité, uniformité et contraste
Ces termes décrivent des aspects différents. La luminosité concerne la lumière émise dans des conditions données. L'uniformité décrit les variations sur la surface. Le contraste compare les parties claires et sombres selon une méthode précisée.
Un échantillon lumineux peut présenter des variations sur un fond uni. Un écran convaincant dans une salle sombre peut devenir moins lisible près d'une fenêtre claire. Aucun de ces constats ne s'explique simplement par l'étiquette edge-lit ou direct-lit.
Lorsqu'un fournisseur donne un chiffre, demandez les conditions de mesure et s'il décrit la dalle ou l'écran assemblé. Verre de protection, réglages et installation influencent le résultat visible. Gardez ces distinctions dans le tableau comparatif.
Pour des menus numériques voisins, comparez les appareils ensemble avec les mêmes contenus et réglages. Un écart entre écrans peut se remarquer même si chacun paraît acceptable seul. Demandez comment le groupe sera configuré et contrôlé.
Préparer une liste de test utile
Commencez par les contenus habituels plutôt qu'une démonstration spectaculaire. Une photo de plat plein écran, un menu aux zones claires et une publicité sombre révèlent des propriétés différentes. Incluez les types réellement prévus.
Ajoutez quelques aplats de test pour faciliter le diagnostic. Ils aident à décrire les variations, mais ne doivent pas être l'unique motif d'acceptation ou de refus. Convenez à l'avance des conditions d'observation et des critères avec le fournisseur.
Pour les animations, gardez le même fichier et les mêmes réglages de lecture. Si un problème n'apparaît qu'à une transition, enregistrez celle-ci plutôt qu'une simple photo. Demandez au fournisseur de la reproduire avec la même source.
| Contenu à afficher | Éléments à observer | Informations à noter |
|---|---|---|
| Menu ou page d'information habituels | Textes importants, aspect du fond et visibilité des bords | Position d'observation, mode d'image et version du contenu |
| Aplat clair ou gris moyen | Variations visibles sur l'écran | Éclairage ambiant et réglage de luminosité |
| Petit contenu lumineux sur fond sombre | Aspect autour de la zone claire et changements pendant son déplacement | Activation de la gradation ou des commandes dynamiques |
| Transition habituelle de la liste de lecture | Changements de luminosité ou coupures inattendus | Fichier source et séquence de lecture |
Il s'agit d'une aide à la préparation d'échantillons, pas d'une norme de laboratoire. Une photo de téléphone peut situer un problème, mais son exposition et son traitement modifient le rendu. Conservez-la avec une observation écrite et les conditions d'essai.
Demander comment la luminosité est réglée
La disposition physique du rétroéclairage ne révèle pas comment l'écran fini règle sa luminosité. Demandez si la configuration utilise un réglage manuel, des horaires, un capteur ambiant ou une autre commande. Vérifiez la fonction sur le modèle proposé.
Si un automatisme est actif, incluez-le dans la démonstration. Comparer un échantillon qui réagit à la lumière et un autre qui reste fixe peut induire en erreur. Notez le mode de fonctionnement, pas seulement une valeur du menu.
Examinez les faibles luminosités aussi bien que le maximum. Un écran utilisé en soirée peut rencontrer des conditions très différentes d'une démonstration diurne. Demandez les contenus habituels aux réglages nécessaires au projet.
Commande du rétroéclairage et construction de l'écran sont liées techniquement, mais l'une ne permet pas de deviner l'autre. Pour approfondir le réglage de luminosité, consultez notre guide de gradation PWM.
Relier consommation et température à leurs conditions
Ne supposez pas qu'une disposition consomme toujours moins que l'autre. Comparez les appareils complets spécifiés dans les conditions requises. Taille, lumière émise et autres composants électroniques peuvent varier en même temps que les LED.
Pour le budget, demandez une puissance correspondant à la configuration et à l'usage prévus. Distinguez maxima et valeurs d'utilisation attendues. Si le fournisseur ne donne qu'un maximum, présentez-le ainsi, pas comme une moyenne quotidienne mesurée.
Appliquez la même méthode à la température. Demandez l'environnement admissible et les instructions du produit complet. La position des LED ne permet pas d'inférer une plage thermique ou une aptitude extérieure.
Signalez au fournisseur un encastrement, la proximité d'un autre écran ou un montage en boîtier. Respectez les dégagements et accès prescrits. Un échantillon en air libre ne démontre pas le fonctionnement d'une installation enfermée.
Trois contextes qui changent la question d'achat
Un groupe de menus numériques intérieurs
Le résultat attendu est un ensemble lisible et cohérent. Contrôlez côte à côte les échantillons avec les fonds clairs et prix importants prévus. Notez la configuration pour évaluer de futurs remplacements selon les mêmes exigences.
Un écran promotionnel tourné vers une vitrine
La visibilité dans les conditions réelles de lumière et de réflexion est essentielle. Confirmez que l'appareil complet convient à cet emplacement. Choisir seulement selon le rétroéclairage ignore des facteurs potentiellement dominants.
Un écran d'information encastré
Le résultat comprend l'encombrement, l'accès de maintenance et l'environnement pris en charge. Examinez le plan complet et les instructions. Une dalle mince ne prouve pas que le produit fini peut être posé à fleur sans dégagement.
Questions auxquelles l'étiquette du rétroéclairage ne répond pas
« Direct-lit » n'indique pas le nombre de zones indépendantes. « Edge-lit » ne donne pas la luminosité. Aucun terme ne précise la durée quotidienne autorisée, l'orientation ou la couverture de garantie.
Inscrivez ces exigences séparément dans la demande de devis. Demandez des réponses propres au modèle et leurs justificatifs. Cela facilite la comparaison sans transformer une description générale de technologie en promesse sur le produit.
Si le fournisseur propose une autre taille ou un autre modèle, reprenez ces lignes. Conservez les exigences initiales et notez les réponses modifiées. L'objectif est un écran adapté, accompagné d'un dossier de réception utilisable après livraison.
Choisir pour des menus, de la publicité ou de l'information
Pour un menu, privilégiez les textes lisibles et un rendu cohérent avec la mise en page prévue. Pour la publicité, examinez les photos et transitions réelles. Pour l'information, testez les plus petits textes à la distance maximale envisagée.
Ces usages ne désignent pas un vainqueur universel entre edge-lit et direct-lit. Ils définissent les démonstrations nécessaires. Si les deux échantillons conviennent, installation, maintenance et configuration peuvent devenir les critères les plus utiles.
Découvrez les solutions YJCEN d' affichage dynamique intérieur ou les écrans haute luminosité pour vitrines. Communiquez l'emplacement et les contenus prévus pour que l'équipe confirme une configuration adaptée. Ce guide n'attribue pas un même rétroéclairage à tous les modèles YJCEN.
Transformer la comparaison en dossier d'approbation
Avant de commander, notez l'identité exacte de l'échantillon et ses réglages d'essai. Conservez la liste de lecture approuvée. Si le fournisseur livre ensuite une autre configuration de dalle, ces documents fourniront une base claire pour la revérifier.
Décrivez le résultat selon le projet. Pour des menus, notez la lisibilité des textes importants et la cohérence entre voisins. Pour la publicité, évaluez images et transitions sous l'éclairage du site. Évitez une conclusion non étayée comme « tous les direct-lit sont meilleurs ».
Photographiez l'installation entière et les zones problématiques. La vue large montre hauteur, lumières proches et position du lecteur. Un gros plan peut exagérer un écart invisible en usage normal ou masquer un reflet important sur place.
Convenez du contrôle d'un appareil de remplacement. Il peut devoir s'accorder au groupe existant plutôt que paraître satisfaisant seul. Gardez les consignes de configuration dans le dossier pour éviter une évaluation future avec des réglages sans rapport.
Si l'échantillon échoue, identifiez les conditions avant de réclamer une autre technologie. Mise en page, automatisme ou reflet peuvent nécessiter une correction. Changer de catégorie de rétroéclairage sans identifier le problème peut le laisser entier.
Enfin, distinguez approbation de l'échantillon et disponibilité du modèle. Confirmez la configuration livrée et le signalement des substitutions. Les preuves concernent l'ensemble et les conditions étudiés, pas automatiquement tous les écrans portant un nom similaire.
