LVDS en eDP: wat controleert u binnen een professioneel display?

Dit is relevant bij de specificatie van een maatwerkkiosk, goedkeuring van een vervangend paneel of voorraadbeheer voor een signage-uitrol. De nuttige inkoopvraag is: welke volledige samenstelling is gecontroleerd en wat gebeurt er als een component verandert?

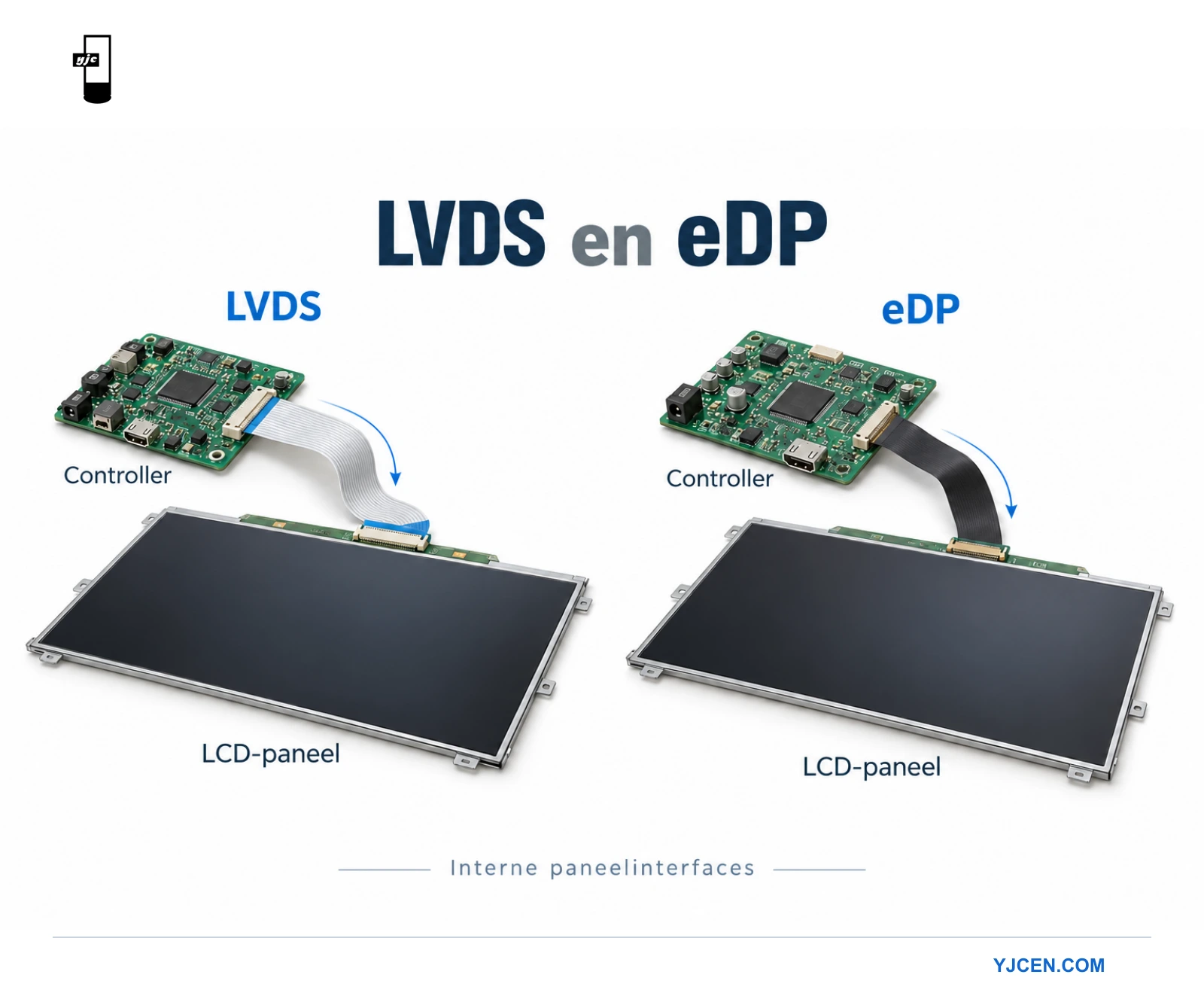

Wat is het verschil tussen LVDS en eDP?

LVDS staat voor low-voltage differential signaling. Bij LCD-panelen wordt het doorgaans gebruikt voor een verbinding die beeldgegevens van een controller naar het paneel stuurt. De exacte gegevenstoewijzing, timing en elektrische eisen staan in de componentdocumentatie.

eDP betekent embedded DisplayPort. Het is een op DisplayPort gebaseerde interface voor een interne displayverbinding. Een eDP-paneel heeft nog steeds een controller, kabel en configuratie nodig die de specifieke vereisten ondersteunen.

Geen van beide namen is een volledige specificatie. Een offerte met ‘LVDS-paneel’ of ‘eDP-paneel’ bevat niet alle informatie om een vervanger goed te keuren. Vraag het volledige paneelonderdeelnummer en de versie op, plus de gegevens van de ondersteunde controller en kabel.

Interne paneelverbindingen verschillen van externe ingangen

Een externe mediaspeler kan via HDMI of DisplayPort video naar een professioneel display sturen. Binnen het display verwerkt elektronica de ingang en stuurt het LCD-paneel aan. De interne verbinding is een afzonderlijk deel van dat traject.

Daarom zegt een HDMI-aansluiting op de behuizing niet welke paneelinterface binnenin wordt gebruikt. Ook een externe DisplayPort-kabel bewijst niet dat het interne paneel dezelfde connector of bedrading gebruikt.

Texas Instruments documenteert bridgecomponenten die processoruitgangen omzetten voor LVDS- of eDP-panelen. Zo’n omzetting hoort bij een technisch uitgewerkt ontwerp. Een kabel die fysiek past, vervangt geen ondersteund omzettingscircuit met de juiste configuratie.

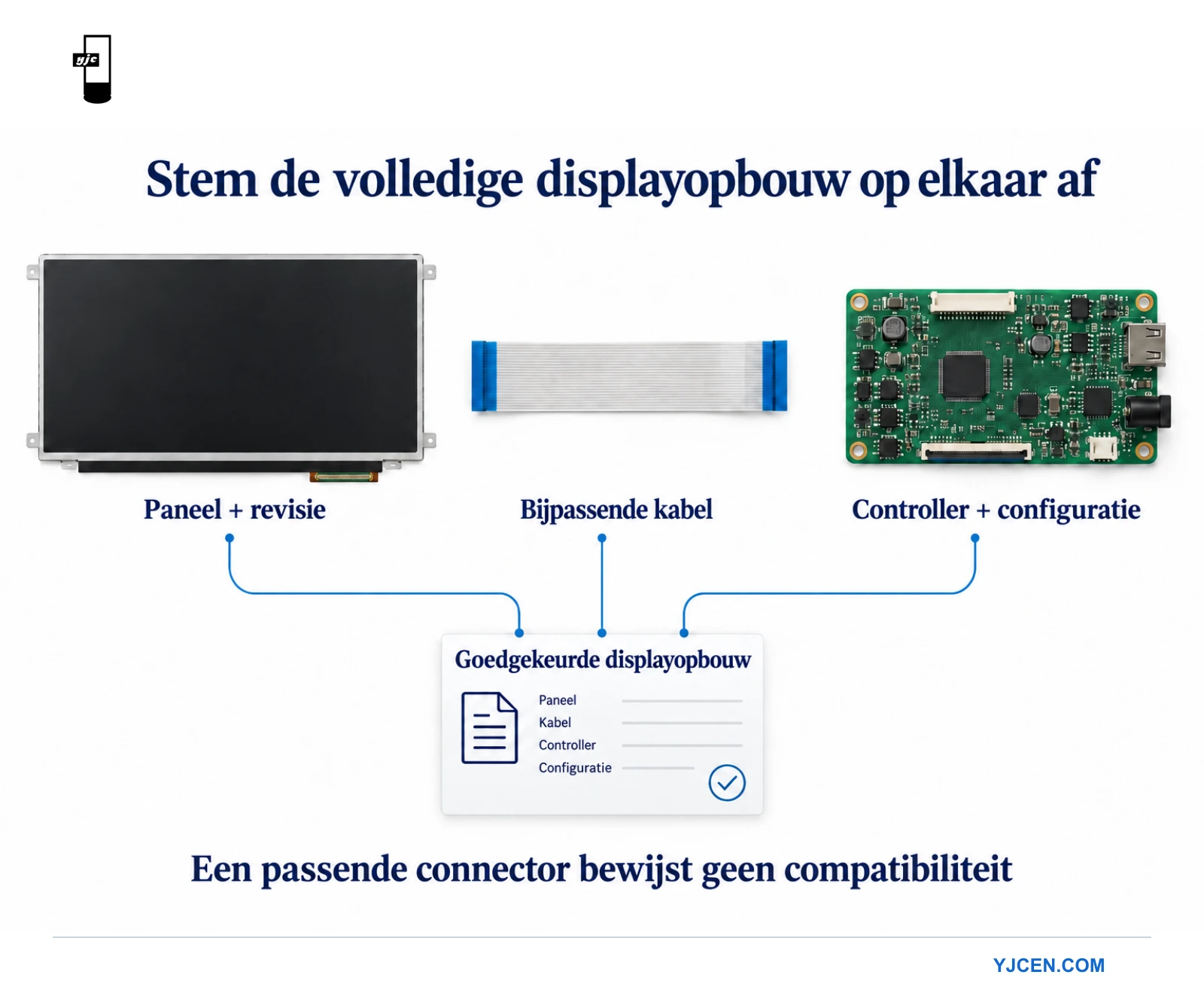

Bevestig de combinatie van paneel, kabel en controller

Bewaar deze gegevens in één samenstellingsdossier. Wijzigt de leverancier de paneelversie, beoordeel dat dossier dan vóór goedkeuring van verzending. Een bekende modelnaam op de buitenkant van de behuizing bewijst niet dat de interne onderdelen ongewijzigd zijn.

Paneelidentificatie

Vraag het volledige onderdeelnummer en de versie bij de paneelfabrikant op. Noteer de eigen paneelresolutie, ondersteunde timing en interfacespecificatie. Bewaar de brondocumentatie bij het project in plaats van op een verkorte omschrijving in een inkoopspreadsheet te vertrouwen.

Kabel en connectoren

Het technische team moet connectororiëntatie, pintoewijzing en kabelroute aan de documentatie toetsen. Alleen het aantal pinnen is geen compatibiliteitscontrole. Verwissel geen interne kabels tussen apparaten alleen omdat de connectoren op elkaar lijken.

Controllerconfiguratie

Noteer de ondersteunde printplaatversie en paneelconfiguratie. Neem firmware-identificatie op als de leverancier daarmee samenstellingen onderscheidt. Een controller die één paneel kan aansturen, ondersteunt niet automatisch een ander paneel van dezelfde grootte.

Wat hoort bij een test van een proefmodel?

Gebruik een compleet proefmodel met de voorgestelde productieonderdelen. Spreek vóór acceptatie een testvolgorde af, zodat leverancier en inkoper hetzelfde gedrag beoordelen. De volgende punten zijn praktische controles om te vragen, geen claims dat elk display elke bedrijfsmodus ondersteunt.

• Controleer of het gedocumenteerde paneel, de controller en de kabel overeenkomen met het proefmodel.
• Toon de beoogde signage-content met de afgesproken uitvoermodus op de eigen paneelresolutie.
• Controleer beeldoriëntatie, zichtbaarheid van de randen, fijne tekst en kleurpatronen.
• Herstart het apparaat en controleer of het naar de bedoelde ingang en het bedoelde beeld terugkeert.
• Test ondersteund slaap- of stand-bygedrag wanneer het project dat vereist.
• Leg de configuratie en eventuele beperkingen samen met het testresultaat vast.

Een foto van een werkend scherm legt maar één moment vast. Vraag met welke ingang, beeldmodus en softwareconfiguratie dat resultaat is bereikt. Met die gegevens is latere probleemoplossing nuttiger dan het vergelijken van foto’s die onder andere omstandigheden zijn gemaakt.

Test bij een touchscreenkiosk de aanraakbediening afzonderlijk. Een correct beeld bewijst niet dat aanraakcoördinaten, toewijzing in portretstand of de applicatie goed werken. Onze gids voor integratie van projected capacitive touch (PCAP) behandelt dat deel van de samenstelling.

Behandel vervangingen als gecontroleerde componentwijzigingen

Bezorg vóór bestelling van een reservepaneel de apparatuuridentificatie en de goedgekeurde samenstellingsgegevens aan de leverancier. Vraag om een bevestigde vervangingscombinatie. Open geen geïnstalleerd toestel alleen om de interface te raden wanneer servicegegevens het antwoord kunnen geven.

Is een component niet beschikbaar, vraag dan een schriftelijke beschrijving van de voorgestelde vervanger. Bepaal of de kabel, controllerinstellingen of mechanische opbouw moeten veranderen. Spreek daarna een test met een proefmodel af voordat de wijziging op meerdere apparaten wordt toegepast.

Laat intern werk over aan bevoegd service- of integratiepersoneel. Dit artikel is een inkoopgids, geen procedure voor het opnieuw bedraden van een paneel. Het geeft bewust geen universele pinbezetting, spanning of aansluitvolgorde.

Lees de interfacespecificatie als een geheel van vereisten

Gebruiken twee offertes dezelfde interfacenaam, vergelijk dan de achterliggende documenten. Begin met wat al vastligt: een bestaand paneel, een bestaande controller of een compleet nieuw display. Dat bepaalt welke compatibiliteitsvragen de leverancier eerst moet beantwoorden.

Bij een bestaand paneel moet de controller de gedocumenteerde eisen van dat paneel ondersteunen. Bij een bestaande controller moet het voorgestelde paneel worden ondersteund door de daadwerkelijke printplaat en configuratie. Vraag bij een compleet nieuw apparaat de fabrikant de goedgekeurde combinatie in de productiegegevens vast te leggen.

Houd beeldeisen gescheiden van besturingseisen. De eigen paneelresolutie, verversingstiming en kleurconfiguratie beschrijven het beoogde beeld. Opstarten, stand-by en helderheidsregeling beschrijven het gebruiksgedrag. Vraag hoe de voorgestelde samenstelling aan beide groepen voldoet; één correct stilstaand beeld bewijst niet elke besturingsfunctie.

Ook de paneelvoeding en de vereiste inschakelvolgorde horen bij de technische beoordeling. Bevoegd personeel moet die vanuit de documentatie bevestigen. Een inkoper hoeft geen elektrische proef te improviseren om een schriftelijke compatibiliteitsverklaring en een herhaalbare demonstratie te vragen.

Baken de melding van een displayprobleem duidelijk af

Een scherm dat zwart wordt, is een verschijnsel, geen diagnose van de interface. Externe bron, ingangskeuze, controllerconfiguratie, paneelverbinding en achtergrondverlichting kunnen allemaal relevant zijn bij serviceonderzoek. Meld wat u ziet voordat u een component als oorzaak aanwijst.

Noteer bijvoorbeeld of het eigen menu van het display verschijnt. Is dat zo, meld dan welke externe bron en ingang werden gebruikt toen het beeld verdween. Verschijnt het menu niet, noteer dan opstartindicatoren en herhaalbaar gedrag zonder de behuizing te openen.

Documenteer een kleurfout anders dan volledig beeldverlies. Bewaar het brontestbestand en beschrijf of het probleem het hele scherm, één gebied of bepaalde kleuren treft. Concludeer niet alleen op basis van een foto dat de kabel defect moet zijn.

Deze gegevens helpen het serviceteam het onderzoek af te bakenen. Ze vervangen de diagnoseprocedure van de fabrikant niet. Stop het gebruik en volg de service-instructies als de toestand van het apparaat verder gebruik ongeschikt maakt. Steek interne bedrading niet opnieuw in terwijl het apparaat onder spanning staat.

Spreek opstart- en herstelgedrag af vóór uitrol

Een winkeldisplay kan elke ochtend worden ingeschakeld. Een andere installatie laat het scherm aan terwijl alleen de mediaspeler herstart. Leg de beoogde volgorde vast, want deze twee opstellingen belasten verschillende systeemonderdelen.

Vraag de leverancier bij acceptatie van het proefmodel de ondersteunde gebruiksvolgorde met de voorgestelde hardware te demonstreren. Noteer of het personeel een ingang moet kiezen of een melding moet bevestigen. Is herstel zonder toezicht nodig, leg dat dan als eis vast in plaats van het aan te nemen.

Test meer dan één gemakkelijk voorbeeldbeeld. Neem de echte applicatie of afspeellijst, de bedoelde oriëntatie en normale overgangen mee. Daar hoeft geen willekeurige duurtestclaim van te worden gemaakt. Het doel is het gedrag te controleren waarvan het project werkelijk afhankelijk is.

Houd een puntenlijst voor het proefmodel bij. Noteer per punt de omstandigheden, het verwachte gedrag, het waargenomen gedrag en de afgesproken oplossing. Vraag na een configuratiewijziging om een nieuwe demonstratie. Een opgelost punt moet naar de aangepaste configuratie verwijzen, niet naar gegevens van een eerder proefmodel.

Plan reserveonderdelen voor de ondersteunde samenstelling

Bij een kleine installatie kan een compleet vervangend apparaat eenvoudiger te beheren zijn dan verschillende interne reservecomponenten. Bij een grotere uitrol kan een bevoegde servicepartner liever goedgekeurde modules gebruiken. Bespreek die serviceafspraken voordat u bepaalt wat u op voorraad houdt.

Vraag hoe de leverancier compatibele reserveonderdelen identificeert en componentwijzigingen doorgeeft. Bewaar het model van het complete product, de productiebatch en de betreffende samenstellingsversie bij elkaar. Het onderdeelnummer van een intern paneel is nuttig, maar hoort niet de enige registratie van een geïnstalleerd apparaat te zijn.

Vereist een vervanging een aangepaste controller of kabel, vraag dan of die als passende set moet worden geleverd. Leg vast welke configuratieregistratie daarna geldt. Zo voorkomt u dat er meerdere gelijkende onderdelen op voorraad liggen zonder betrouwbare identificatie van de ondersteunde combinatie.

Neem niet aan dat een andere interface zonder verdere aanpassing een upgrade vormt. Een wijziging van LVDS naar eDP of andersom kan naast het paneel ook de controller, kabel en mechanische opbouw betreffen. Laat het volledige voorstel technisch beoordelen vóór goedkeuring.

Veelgestelde inkoopvragen

Geeft eDP automatisch een beter beeld?

Een interfacenaam garandeert geen kwaliteit van het complete display. Het gekozen paneel, de ondersteunde beeldmodus, de optische opbouw en de content beïnvloeden het resultaat. Vergelijk complete displays met de projecteisen in plaats van ze alleen op hun aansluitnaam te rangschikken.

Kan ik op basis van schermformaat en resolutie een vervanger bestellen?

Die gegevens helpen de behoefte te bepalen, maar bevestigen geen compatibele vervanger. Voeg de volledige identificatie van apparatuur en paneel, de goedgekeurde configuratie en de vervangingsinstructies van de leverancier toe. Vraag bevestiging vóór aankoop of montage van een vervanger.

Bepaalt de interne interface mijn signage-software?

De applicatie draait doorgaans op de mediaspeler of het ingebouwde computerplatform. Controleer de vereisten daar. Alleen de naam van een interne paneelinterface bewijst geen ondersteuning voor besturingssystemen, applicatiecompatibiliteit of beheer op afstand.

Hoort aanraakbediening bij dezelfde compatibiliteitscontrole?

Die hoort bij de volledige kioskacceptatie, maar vraagt om eigen controles. Leg de touchcontroller, zijn ondersteunde aansluiting en de applicatie-eisen apart vast. Koppel de registratie van de video-opbouw aan de aanraakconfiguratie in het projectdossier.

Welke interface vraagt u aan voor een professioneel project?

Begin bij een compleet signage-apparaat met het vereiste formaat, de resolutie, installatie, externe ingangen en gebruiksomstandigheden. Laat de fabrikant de ondersteunde interne samenstelling bepalen. Aandringen op een interfacenaam zonder projecteis heeft weinig waarde.

Deel bij een OEM-integratie vroegtijdig de beperkingen van de bestaande controller en de paneeleisen. Ligt een van beide al vast, laat de leverancier de combinatie dan controleren voordat u de behuizing of productiehoeveelheid vastlegt.

Bekijk de professionele displays en kiosken van YJCEN, of bezorg de projecteisen aan ons team. De beschikbaarheid van interne interfaces moet voor de gekozen configuratie worden bevestigd; die is niet voor elk product hetzelfde.

Wat stuurt u mee bij een integratieaanvraag?

Bezorg een korte beschrijving van de beoogde samenstelling en geef aan welke componenten al vastliggen. Vervangt u een bestaand toestel, voeg dan het typeplaatje en de servicegegevens van de leverancier toe. Ontwikkelt u een nieuwe behuizing, vermeld dan de beschikbare ruimte en de geplande externe aansluitingen.

Maak onderscheid tussen verplichte eisen en voorkeuren. Een bestaande controller die in productie moet blijven, is een randvoorwaarde. Een voorkeur voor een interface is iets anders, tenzij die uit de controller of een andere gedocumenteerde eis voortvloeit. Zo kan de leverancier een werkbare combinatie voorstellen.

Vermeld het aantal, het goedkeuringsproces voor het proefmodel en de verwachte serviceafspraken. Vraag welke documenten het proefmodel vergezellen en welke identificatie op de geleverde samenstelling staat. Die praktische gegevens maken offertes beter te beoordelen en verminderen onzekerheid wanneer later een reserveonderdeel nodig is.

Controleer vóór goedkeuring of de onderdelenlijst van het voorstel overeenkomt met het dossier van het proefmodel. Los vervangingen schriftelijk op. Bewaar de goedgekeurde registratie bij de installatiedocumenten, zodat inkoop, integratie en onderhoud dezelfde informatie gebruiken.

Technische referenties

Texas Instruments: displayinterfaces en bridgecomponenten; DisplayPort: externe verbindingen en interne omzetting naar LVDS; VESA: de embedded DisplayPort-interface.
