Kantbelyst och direktbelyst beskriver lysdiodernas placering i en LCD-skärms bakgrundsbelysning. En kantbelyst konstruktion leder in ljus från kanten av en ljusledarplatta. I en direktbelyst konstruktion sitter lysdioderna bakom bildytan. Båda använder ett LCD-skikt för att skapa bilden.
För digital skyltning är skillnaden användbar men bara en del av köpbeslutet. Hela skärmen måste passa innehåll, ljus, montering och driftschema. En beteckning för bakgrundsbelysningen kan inte ensam besvara de frågorna.

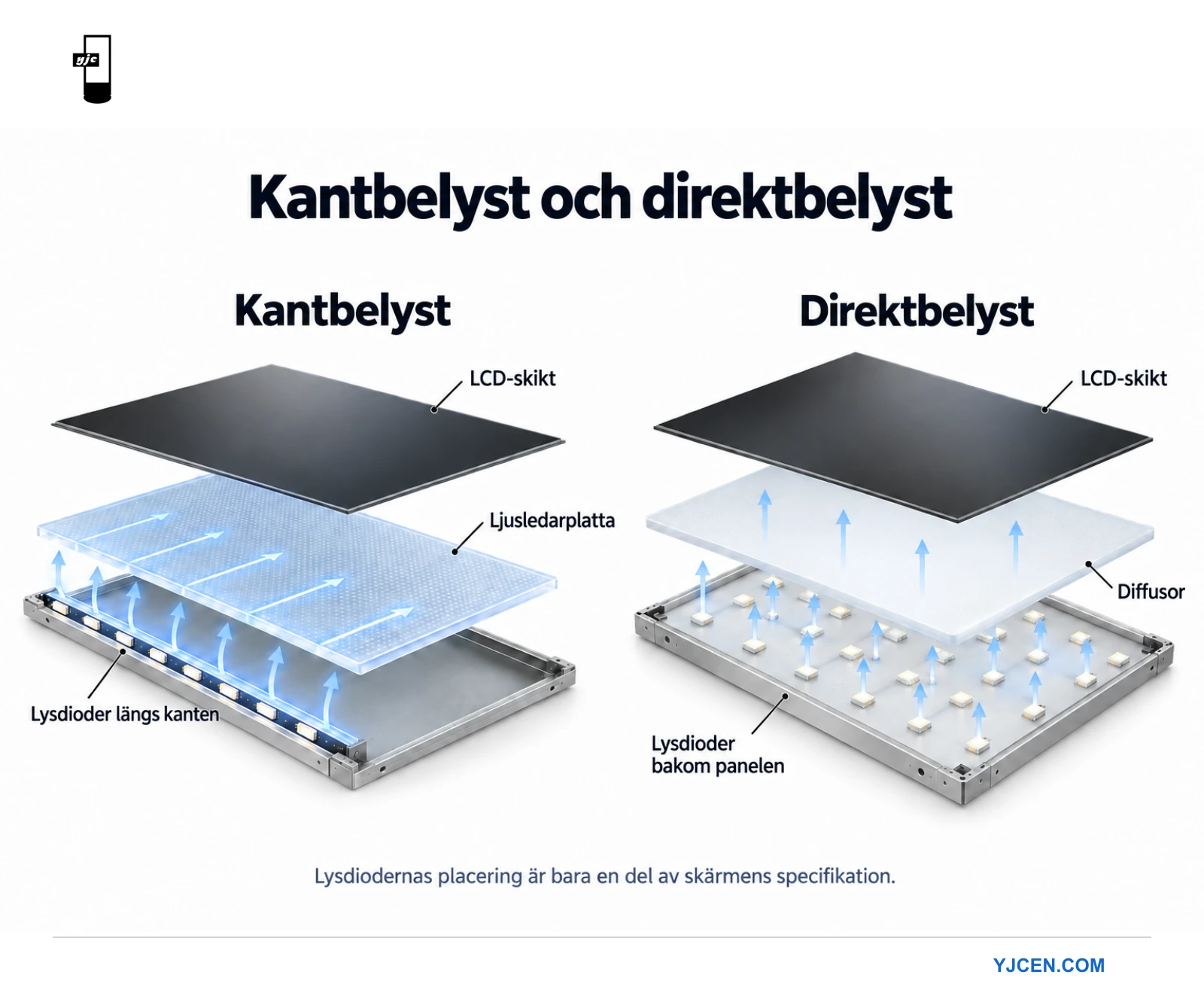

Så fungerar de två placeringarna av bakgrundsbelysning
Kantbelyst LCD
Lysdioder sitter längs en eller flera kanter av bakgrundsbelysningen. En ljusledarplatta sprider ljuset över skärmen, med optiska skikt som hjälper till att styra fördelningen. Konstruktionen kan möjliggöra en tunn utformning men det färdiga höljets mått måste kontrolleras separat.
Direktbelyst LCD
Lysdioder sitter bakom bildytan, med utrymme och optiska skikt mellan ljuskällor och LCD-panel. Det beskriver placeringen. Det anger inte i sig skärmens ljusstyrka, jämnhet, effektförbrukning eller dimningsfunktion.
Båda lösningarna är LCD-teknik med LED-bakgrundsbelysning. Ingen ska förväxlas med en direktvisande LED-skylt, där lysdioderna själva bildar den synliga bilden utan LCD-panel framför.

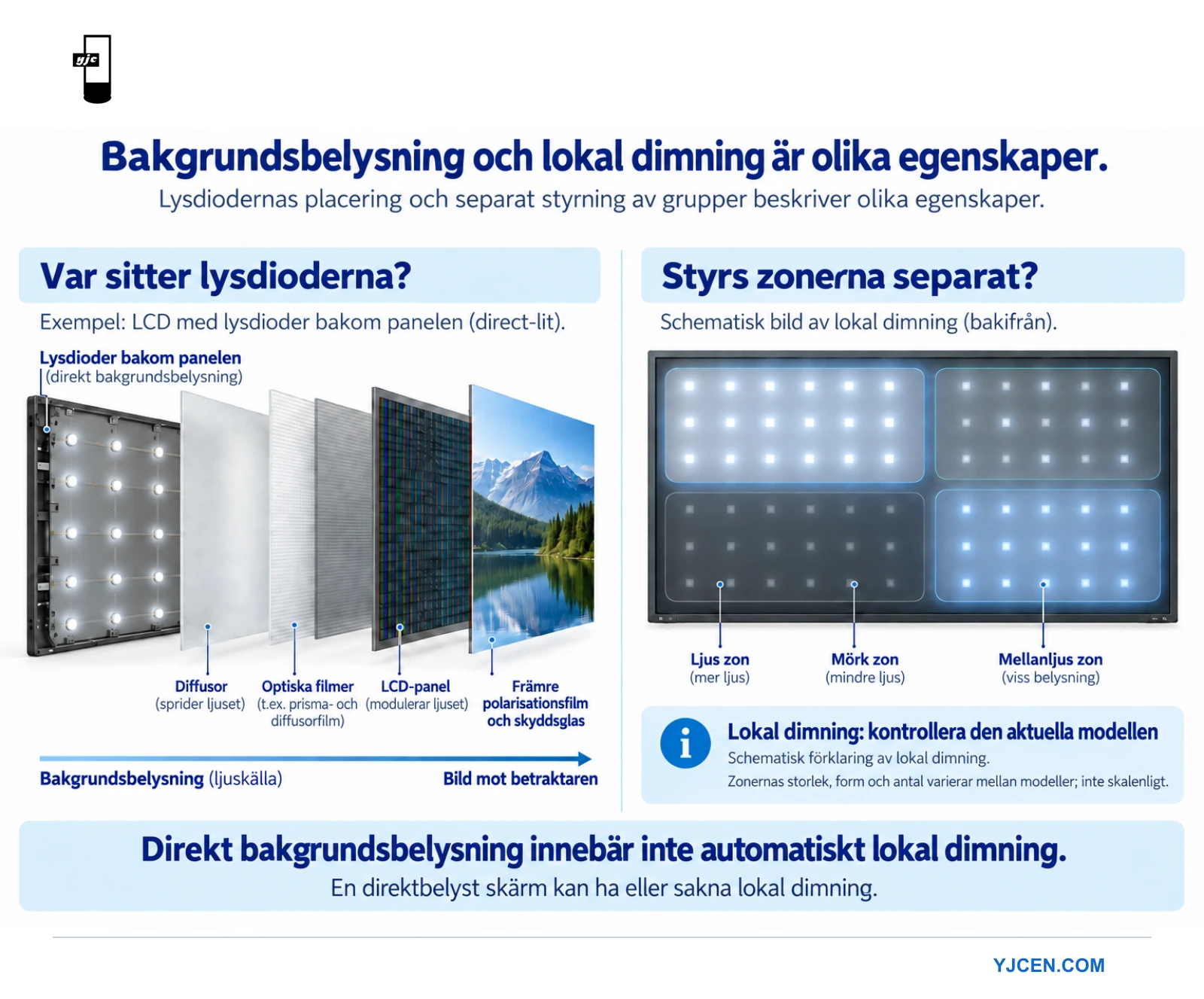

Betyder direktbelyst alltid lokal dimning?
Nej. LED-placering och lokal dimning är olika specifikationer. Lokal dimning reglerar olika delar av bakgrundsbelysningen oberoende. En beskrivning som bara säger ”direktbelyst” bekräftar inte att skärmen har funktionen.
Om lokal dimning är relevant för innehållet, fråga om den finns på exakt modell och storlek. Fråga hur den fungerar i avsett bildläge. Ett diagram med flera LED-rader bevisar inte oberoende reglerade zoner.
En användbar demonstration innehåller det material som faktiskt ska visas. Liten ljus text mot mörk bakgrund kan avslöja beteenden som märks mindre i ett foto över hela skärmen. Dokumentera inställningarna så att jämförelsen kan upprepas.
Jämför provexemplar under samma förhållanden
Välj en kort testspellista före jämförelsen. Använd en verklig meny, reklambild eller informationssida från projektet. Lägg till ett enfärgat ljust och ett mörkare fält för närmare granskning men låt normalt innehåll stå i centrum för beslutet.
Placera båda provexemplaren i jämförbar belysning och använd jämförbara bildinställningar. Dokumentera automatisk ljusstyrkereglering och annan bildbearbetning. Annars kan jämförelsen visa olika inställningar snarare än olika hårdvara.
Titta på skärmen från kundernas faktiska positioner. En skärm ovanför en disk kan betraktas underifrån och från sidan. En granskning rakt framifrån på en arbetsbänk återskapar inte den installationen.
Beskriv eventuella problem precist. Skriv innehåll, betraktningsposition och berört område i stället för ”dålig bakgrundsbelysning”. Vår guide om LCD-skärmars jämnhet förklarar hur provbedömningen dokumenteras utan att alla synliga variationer behandlas som samma fel.
Kontrollera hela höljet och installationen
Begär den färdiga enhetens mått, vikt, monteringsuppgifter och serviceåtkomst. En illustration av tunn bakgrundsbelysning är ingen höljesritning. Bakre anslutningar, monteringsbeslag och nödvändigt fritt utrymme kan påverka om skärmen passar installationen.
Bekräfta stödd orientering och driftschema. Kontrollera även angivna miljöförhållanden och installationsanvisningar. Kraven gäller hela den professionella skärmen och följer inte automatiskt av bakgrundsbelysningens typ.
För en skärm vid ett fönster, bedöm reflexer och växlande dagsljus. Bakgrundsbelysningens placering bevisar inte utomhuslämplighet eller läsbarhet i solljus. Enheten behöver specifikationer och installationsråd för sin faktiska plats.
Frågor vid leverantörsjämförelse
- Vilken exakt skärmstorlek och modell gäller offerten?
- Vilken bakgrundsbelysningskonstruktion används i konfigurationen?
- Finns lokal dimning och vilka bildlägen använder den?
- Vilka ljusstyrke- och effektvärden anges och under vilka villkor?
- Vilken orientering, vilket driftschema och vilken miljö stöds?
- Vilket fritt installationsutrymme och vilken serviceåtkomst krävs?
- Kan provexemplaret kontrolleras med projektets eget innehåll?
Koppla offertvärden till deras testförhållanden. Maximal ljusstyrka och en effektuppgift från ett annat driftläge ska inte presenteras som samma uppmätta driftpunkt. Be leverantören förklara sambandet före beräkning av driftkostnader.
Gör samma kontroll för modellserier. Olika storlekar kan ha olika komponenter. Ett acceptansprotokoll för en storlek ska inte bli underlag för hela serien utan tillverkarens bekräftelse.
Skilj ljusstyrka, jämnhet och kontrast åt
Termerna beskriver olika bildegenskaper. Ljusstyrka gäller skärmens ljusutsändning under angivna förhållanden. Jämnhet gäller variationer över skärmen. Kontrast jämför ljusare och mörkare delar med en angiven mätmetod.
Ett ljusstarkt provexemplar kan ändå visa synliga variationer på en enfärgad bakgrund. En skärm som ser övertygande ut i ett dämpat demonstrationsrum kan vara svårare att läsa vid ett ljust fönster. Ingen av observationerna kan förklaras enbart med beteckningen kantbelyst eller direktbelyst.
När en leverantör anger ett värde, begär mätförhållanden och fråga om det gäller panelen eller hela den färdiga skärmen. Skyddsglas, bildinställningar och installation påverkar det slutliga synintrycket. Behåll skillnaderna tydliga i jämförelseunderlaget.
För intilliggande menytavlor, jämför enheterna tillsammans med samma innehåll och inställningar. Skillnaden mellan grannskärmar kan märkas även när varje skärm är godtagbar ensam. Fråga hur enheterna konfigureras och kontrolleras som grupp.
Skapa en användbar provspellista
Börja med normalt innehåll i stället för en effektfull demonstrationsfilm. Ett matfoto över hela skärmen, en meny med ljusa ytor och en mörk reklambild visar olika egenskaper. Ta med de typer som faktiskt planeras för installationen.
Lägg till några enfärgade testfält som diagnostiskt stöd. De gör variationer lättare att beskriva men bör inte ensamma avgöra om en skärm godkänns eller underkänns. Kom i förväg överens med leverantören om betraktningsförhållanden och acceptanskriterier.
För rörligt innehåll, använd samma källfil och uppspelningsinställningar. Om ett problem bara uppstår under en övergång, dokumentera övergången i stället för bara ett stillfoto. Be leverantören återskapa den med samma källa.
| Innehåll att visa | Vad som ska observeras | Vad som ska dokumenteras |
|---|---|---|
| En vanlig meny eller informationssida | Viktig text, bakgrundens utseende och synliga bildkanter | Betraktningsposition, bildläge och innehållsversion |
| Ett ljust eller mellangrått fält | Synliga variationer över skärmen | Rumsbelysning och ljusstyrkeinställning |
| Litet ljust innehåll mot mörk bakgrund | Utseendet runt det ljusa området och förändringar när det rör sig | Om dimning eller dynamiska reglage är aktiva |
| En normal övergång i spellistan | Oväntade ljusstyrkeändringar eller avbrott | Källfil och uppspelningssekvens |
Detta är ett stöd för provplanering, ingen standard för laboratorietestning. Ett mobilfoto kan hjälpa till att lokalisera ett problem men exponering och bildbehandling kan ändra det synbara resultatet. Spara bilden tillsammans med skriftlig observation och testförhållanden.
Fråga hur ljusstyrkan regleras
Bakgrundsbelysningens fysiska placering visar inte hur den färdiga skärmen reglerar ljusstyrka. Fråga om konfigurationen använder manuell justering, schemalagda inställningar, ljussensor eller annan reglering. Verifiera funktionen på den offererade modellen.
Om automatisk reglering är aktiv ska den ingå i demonstrationen. En jämförelse kan bli missvisande när ett provexemplar ändrar ljusstyrka med rummet medan det andra ligger fast. Dokumentera driftläget, inte bara siffran i inställningsmenyn.
Bedöm lägre ljusstyrka likaväl som maxinställningen. En skärm som används kvällstid kan arbeta i helt andra förhållanden än vid en ljus dagdemonstration. Be leverantören visa normalt innehåll vid de inställningar som projektet behöver.
Reglering av bakgrundsbelysning och skärmkonstruktion är närliggande teknikfrågor men den ena ska inte härledas ur den andra. Läs mer om ljusstyrkereglering i vår guide om PWM-dimning.
Koppla effekt- och temperaturuppgifter till villkor
Anta inte att en placering av bakgrundsbelysningen alltid ger lägre effektförbrukning. Jämför de specificerade färdiga enheterna vid nödvändiga driftförhållanden. Storlek, ljusflöde och övrig elektronik kan skilja sig liksom lysdiodernas placering.
För budgetering, begär effektuppgifter som motsvarar avsedd konfiguration och användning. Håll maximala märkvärden åtskilda från förväntade driftvärden. Om leverantören bara anger ett maxvärde ska det märkas så, inte presenteras som uppmätt dygnsmedelvärde.
Samma princip gäller temperatur. Begär driftmiljö och installationsanvisningar för hela enheten. Härled inte temperaturklassning eller utomhuslämplighet från bakgrundsbelysningens LED-placering.
Berätta om enheten ska byggas in, monteras nära en annan skärm eller placeras i ett hölje. Följ kraven på fritt utrymme och serviceåtkomst. Ett provexemplar i fri luft visar inte hur en inbyggd installation fungerar.
Tre sätt som inköpsfrågan förändras på
En grupp menytavlor inomhus
Det viktiga resultatet är en läsbar och enhetlig skärmgrupp. Kontrollera intilliggande provexemplar tillsammans, inklusive avsedda ljusa menybakgrunder och viktig pristext. Dokumentera konfigurationen så att senare utbytesenheter kan bedömas mot samma krav.
En reklamskärm i ett skyltfönster
Det viktiga resultatet är synlighet under platsens verkliga dagsljus och reflexförhållanden. Bekräfta att hela enheten är avsedd för platsen. Ett beslut enbart utifrån bakgrundsbelysningen missar andra faktorer som kan dominera upplevelsen.
En infälld informationsskärm
Det viktiga resultatet omfattar fysisk passning, serviceåtkomst och stödd driftmiljö. Granska hela installationsritningen och anvisningarna. En tunn panelkonstruktion bevisar inte att den färdiga produkten kan monteras plant utan fritt utrymme.
Frågor som bakgrundsbelysningens beteckning inte besvarar
”Direktbelyst” anger inte antalet oberoende reglerade zoner. ”Kantbelyst” anger ingen ljusstyrka. Ingen av termerna anger tillåten daglig drifttid, stödd orientering eller garantins omfattning.
Skriv kraven på separata rader i offertförfrågan. Begär modellspecifika svar och underlag. Det underlättar offertjämförelser utan att göra en allmän teknikbeskrivning till ett löfte om färdig produkt.
Om leverantören föreslår en annan storlek eller modell, gå igenom punkterna igen. Behåll ursprungliga krav och dokumentera vilka svar som ändrats. Målet är en skärm som passar installationen med ett acceptansprotokoll som kan användas efter leverans.
Välja skärm för menyer, reklam och information
För en menytavla, prioritera läsbar text och enhetligt utseende med avsedd layout. För reklam, bedöm verkliga foton och övergångar. För informationsskärmar, ta med minsta text och längsta förväntade betraktningsavstånd i provkontrollen.
Användningarna utser ingen universell vinnare mellan kantbelyst och direktbelyst. De visar vad som behöver demonstreras. Om båda provexemplaren uppfyller kravet kan installation, serviceupplägg och stödd konfiguration bli viktigare vid valet.
Granska YJCEN:s skärmar för digital skyltning inomhus eller ljusstarka skyltfönsterskärmar. Beskriv avsedd plats och innehåll så att teamet kan bekräfta en lämplig konfiguration. Guiden anger inte en gemensam bakgrundsbelysningskonstruktion för alla YJCEN-modeller.
Gör jämförelsen till ett godkännandeunderlag
Dokumentera provexemplarets exakta identitet och inställningarna från granskningen före beställning. Spara den godkända spellistan. Om leverantören senare erbjuder en annan panelkonfiguration ger uppgifterna båda parter en tydlig utgångspunkt för en ny kontroll.
Beskriv resultatet utifrån projektet. För menyer, notera om viktig text förblir läsbar och intilliggande skärmar ser enhetliga ut. För reklam, dokumentera om bilder och övergångar ser godtagbara ut i platsens belysning. Undvik obelagda slutsatser som ”alla direktbelysta skärmar är bättre”.
Fotografera hela installationen och eventuella problemområden. Översiktsbilden visar monteringshöjd, närliggande ljuskällor och betraktarens position. Enbart en närbild kan överdriva en variation som inte syns vid normal användning eller dölja en reflex som är viktig på plats.
Bestäm hur en utbytesenhet ska kontrolleras. Den kan behöva passa in i en befintlig grupp snarare än bara se bra ut ensam. Spara leverantörens konfigurationsanvisningar med installationsdokumentationen så att framtida ersättare inte bedöms med orelaterade bildinställningar.
Om ett provexemplar inte klarar överenskommen kontroll, identifiera förhållandet innan en annan teknik begärs. Innehållslayout, automatisk inställning eller installationsreflex kan behöva åtgärdas. Byte av bakgrundsbelysningstyp utan att problemet identifierats kan lämna grundproblemet olöst.
Skilj slutligen provgodkännande från modelltillgänglighet. Bekräfta exakt levererad konfiguration och hur ersättningskomponenter meddelas. Underlaget gäller granskad enhet och granskade förhållanden; det ska inte tyst bli en garanti för varje skärm med liknande produktnamn.
