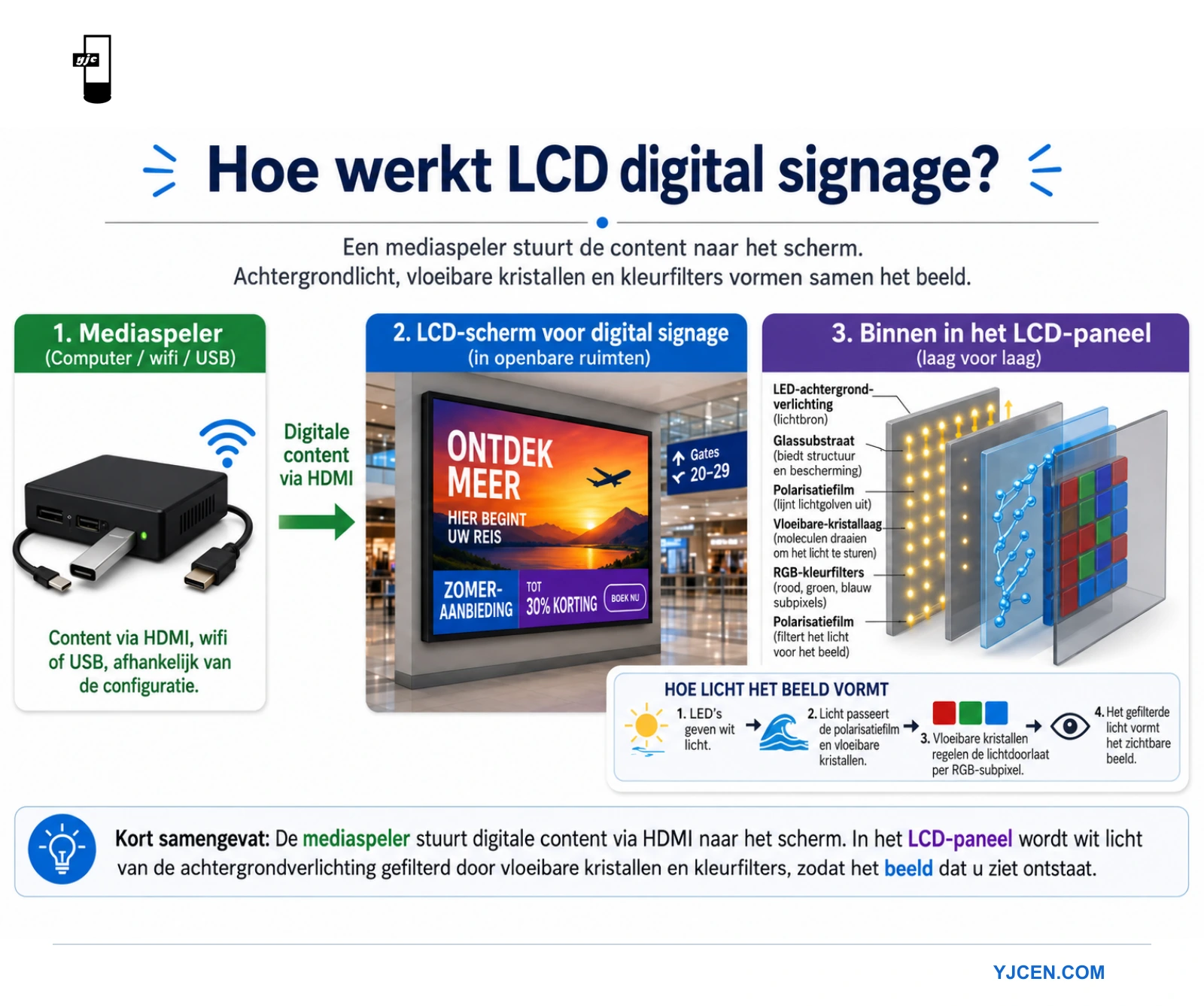

Hoe werkt LCD-digital signage?
Een LCD-digital-signagesysteem combineert content, een mediaspeler en een display. De mediaspeler bereidt het videosignaal voor; het LCD-paneel stuurt het licht van de achtergrondverlichting aan om het zichtbare beeld te vormen.
- Content kan afkomstig zijn uit lokale opslag, via USB, uit een applicatie of van een verbonden CMS.
- De speler decodeert de content en stuurt beeldframes naar de display-elektronica.
- Het display stuurt de pixels van het paneel aan om het beeld te vormen.
- Content op afstand publiceren en displays monitoren hangen af van de gekozen software en verbinding; ondersteunde lokale weergave kan ook zonder onafgebroken internettoegang werken.
De belangrijkste onderdelen van een LCD-digital-signagesysteem
Een complete installatie bestaat uit verschillende hardware- en softwarelagen. De precieze opbouw verschilt per product, maar de meeste systemen vervullen de volgende functies:
LCD-paneel: Vormt het zichtbare pixelpatroon door het licht van de achtergrondverlichting aan te sturen.
LED-achtergrondverlichting: Levert licht achter de vloeibare-kristallaag.
Displaycontroller: Zet binnenkomende videogegevens om in timing- en stuursignalen voor de pixels.
Mediaspeler: Decodeert afbeeldingen, video of webcontent en stuurt die door.
Contentbron: Lokale opslag, USB, een applicatie of een CMS.
Voedingssysteem: Voorziet het display, de achtergrondverlichting, de controller en de mediaspeler van stroom.
Behuizing en montage: Ondersteunen de apparatuur in de beoogde omgeving.
Netwerkverbinding, touchbediening, luidsprekers, camera's en monitoring op afstand zijn optionele onderdelen van een systeem. Ga er niet van uit dat deze aanwezig zijn omdat er een LCD-scherm is.
Hoe een LCD-pixel kleur vormt
Elke pixel is doorgaans onderverdeeld in rode, groene en blauwe subpixels. Door het lichtniveau van die subpixels aan te passen, kan het paneel een breed scala aan kleuren weergeven.
De achtergrondverlichting stuurt eerst licht naar de achterste polarisator. Thin-filmtransistors sturen elektrische signalen naar afzonderlijke subpixels. Die signalen veranderen de werking van de vloeibare-kristallaag.
Vloeibare kristallen geven zelf geen licht. Ze veranderen hoe gepolariseerd licht door de pixelstructuur valt. Daarna gaat het licht door rode, groene of blauwe kleurfilters en de voorste polarisator voordat het de kijker bereikt.
De displaycontroller herhaalt dit proces voor het volledige pixelraster bij elk beeld. De kijker ziet een doorlopend beeld en niet de afzonderlijke schakelmomenten.

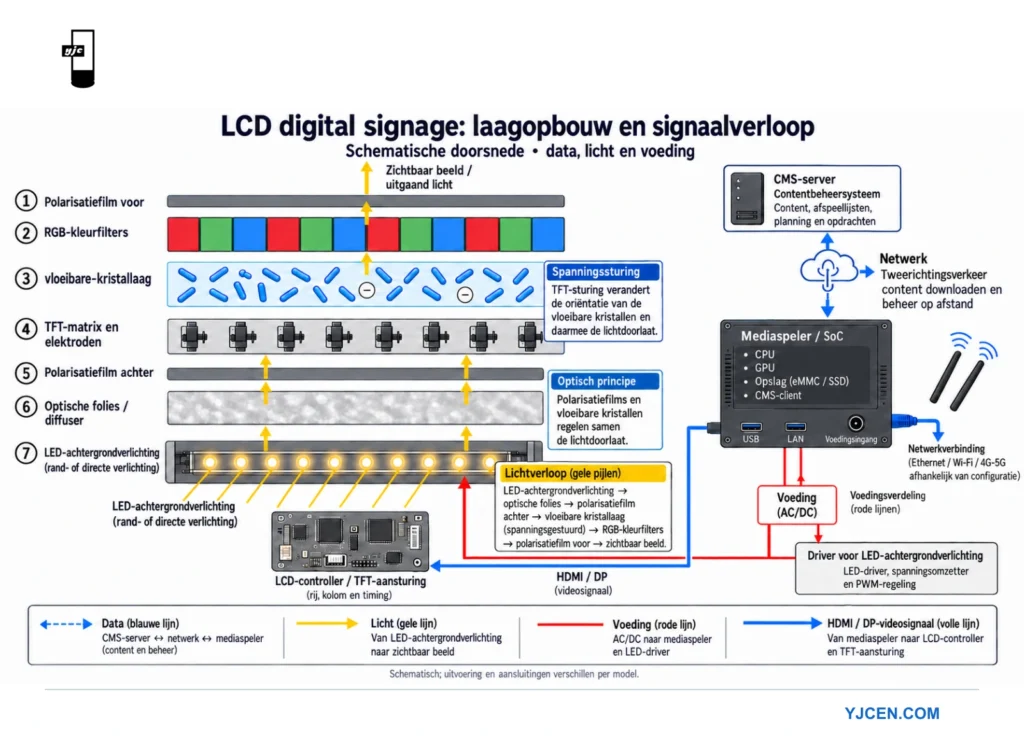

Het diagram toont een gebruikelijk signaal- en lichtpad in een LCD-display voor digital signage. De precieze laagopbouw en elektronica verschillen per paneelontwerp.

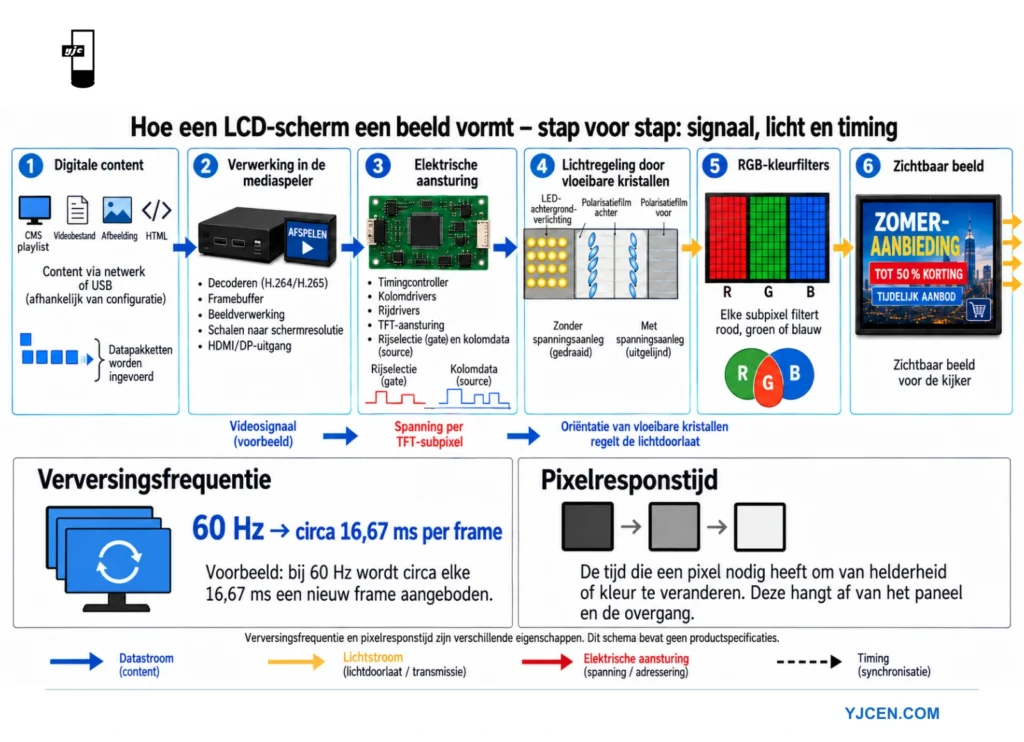

Van contentbestand tot beeld op het scherm
Het proces begint met een contentbestand of applicatie. Een mediaspeler leest de bron en decodeert de beeld- of videogegevens.
Het CMS, een USB-stick, lokale opslag of een applicatie levert de content.
De mediaspeler decodeert het bestand en maakt een videoframe klaar.
Het videosignaal bereikt de displaycontroller.
De timingcontroller selecteert de pixelrijen en -kolommen.
TFT-circuits sturen de vereiste spanning naar elke subpixel.
De vloeibare-kristallaag en polarisatiefilters regelen de lichtdoorlaat.
RGB-filters vormen het zichtbare kleurenbeeld.
De speler kan een extern apparaat zijn of deel uitmaken van het display. Ondersteunde bestandstypen, resoluties en applicaties hangen af van de speler en software.
Deze workflow illustreert de belangrijkste verwerkingsstappen. Hij beschrijft niet de specificaties van elk LCD-product voor digital signage.
De rol van de mediaspeler
De mediaspeler zet opgeslagen of gestreamde content om in een signaal dat het display kan weergeven. De speler kan een afspeellijst, applicatie, webpagina of geplande campagne uitvoeren.
De benodigde processor, het geheugen en de opslag hangen af van de content. Een eenvoudige afspeellijst met afbeeldingen vraagt minder capaciteit dan meerdere videolagen in hoge resolutie of een interactieve applicatie.
De speler moet ook een uitgangssignaal leveren dat compatibel is met het display. Controleer bij het systeemontwerp de resolutie, framesnelheid, oriëntatie en het type aansluiting.
Wat een contentmanagementsysteem doet
Een CMS kan bevoegde gebruikers helpen content te uploaden, te organiseren, in te plannen en te publiceren. Netwerksystemen kunnen meerdere displays vanuit één interface beheren.
Mogelijke functies zijn onder meer:
Afspeellijsten maken
Content op datum of tijd inplannen
Content toewijzen aan geselecteerde displays
Gebruikersrechten beheren
Afspeel- of apparaatstatus melden, indien ondersteund
Content downloaden naar de lokale opslag van een mediaspeler
Functies verschillen per platform. Controleer voor het gekozen CMS of realtime monitoring, rapportage over afgespeelde content (proof of play), noodberichten en integraties met systemen van derden beschikbaar zijn.
Lokale weergave en weergave via een netwerk
Een scherm heeft niet altijd een onafgebroken internetverbinding nodig. Een mediaspeler kan content lokaal opslaan en een geplande afspeellijst blijven tonen zodra de bestanden zijn gedownload.
Weergave via USB kan passen bij een eenvoudige installatie waarbij medewerkers content op het scherm bijwerken. Netwerkbeheer is handiger wanneer content vaak verandert of meerdere locaties centraal moeten worden aangestuurd.
De beste methode hangt af van de updatefrequentie, het aantal displays, de netwerkbeschikbaarheid en wie het beheer uitvoert.
Bekabelde, Wi-Fi- en mobiele verbindingen
Ethernet biedt een stabiele verbinding wanneer bekabeling beschikbaar is. Wi-Fi kan bekabelingswerk beperken, maar controleer de signaalkwaliteit en netwerkbelasting op de installatielocatie.
Mobiele netwerken kunnen uitkomst bieden op locaties zonder geschikte vaste verbinding. Houd rekening met dekking, datalimieten, de positie van de antenne en de terugkerende abonnementskosten.
Glasvezel kan geschikt zijn voor grotere afstanden of uitgebreidere netwerkinfrastructuur. Een lokale netwerkontwerper kiest de verbinding op basis van bandbreedte, afstand, betrouwbaarheid en locatievereisten.
Geen van deze verbindingen is automatisch vereist. Een lokaal opgeslagen afspeellijst kan zonder actieve verbinding doorgaan; livegegevens vereisen een werkende verbinding met de bron.
Resolutie en beelddetail
De resolutie geeft het aantal pixels in een beeld aan. Een hoger aantal pixels kan meer detail tonen als schermformaat, kijkafstand en broncontent daarvoor geschikt zijn.
Stem het contentcanvas waar mogelijk af op de oriëntatie en de native resolutie van het display. Een verkeerde beeldverhouding kan het beeld uitrekken of ongebruikte ruimte veroorzaken.
Kies de resolutie niet los van de toepassing. Een kijker op afstand ziet mogelijk geen verschil tussen twee pixeldichtheden, terwijl kleine tekst zelfs op een paneel met hoge resolutie onleesbaar kan blijven.
Helderheid en omgevingslicht
De helderheid beïnvloedt de zichtbaarheid bij het aanwezige omgevingslicht. Een binnendisplay in gecontroleerde verlichting vraagt om een andere lichtopbrengst dan een scherm in een lichte etalage of buiten.
De juiste waarde hangt af van direct zonlicht, reflecties, kijkafstand en contrast van de content. Er is geen helderheidsniveau dat voor elk buiten- of etalageproject geschikt is.
Automatische helderheidsaanpassing is mogelijk bij bepaalde configuraties. Controleer voor het gekozen display hoe de sensor en de regeling werken.
Contrast, kijkhoek en beeldkwaliteit
Contrast geeft het verschil tussen lichte en donkere delen van een beeld aan. Omgevingslicht kan het waargenomen contrast verlagen, ook als de paneelspecificatie ongewijzigd blijft.
De kijkhoek is van belang wanneer mensen het scherm van opzij benaderen of vanuit verschillende posities bekijken. Laat het installatieteam de werkelijke kijkhoeken testen in plaats van alleen op een brochurewaarde af te gaan.
Kleurkalibratie kan belangrijk zijn voor merkcontent of installaties met meerdere schermen. Bij meerdere panelen kunnen verschillen in helderheid en kleur sterker opvallen.
Verversingssnelheid en responstijd
De verversingssnelheid geeft aan hoe vaak het paneel een nieuw beeld ontvangt. De responstijd geeft aan hoe snel pixels tussen niveaus veranderen.
Deze waarden beïnvloeden beweging op verschillende manieren. Bij snelle video kunnen onscherpte en andere bewegingsartefacten opvallen; een statisch informatiescherm stelt mogelijk minder eisen aan bewegingsweergave.
De uitgang van de speler en de ingang van het display moeten compatibele timing ondersteunen. Een hoger getal heeft niet vanzelf nut als de content en het signaal een lagere framesnelheid hebben.
Gebruik en thermisch beheer
Professionele displays kunnen ontworpen zijn voor meer gebruiksuren per dag dan consumententelevisies. Controleer het toegestane dagelijkse gebruik voor het specifieke model.
Warmte ontstaat door de achtergrondverlichting, elektronica en omgeving. Zonlicht, een afgesloten kast of geblokkeerde ventilatie kan de interne temperatuur verhogen.
Koeling kan gebruikmaken van natuurlijke luchtstroming, ventilatoren of een andere thermische oplossing. De juiste methode hangt af van de helderheid, de behuizing, de omgevingstemperatuur en het gebruiksschema.
De onderhoudstoegang moet beschikbaar blijven. Inspecteer ventilatieopeningen, ventilatoren en filters indien aanwezig volgens de product- en locatieplanning.
Installaties binnen, in etalages en buiten
Binneninstallaties werken doorgaans in een beter gecontroleerde omgeving. Voor etalageschermen zijn mogelijk een hogere helderheid en zorgvuldig beheer van reflecties nodig.
Voor displays die volledig buiten staan is ook een behuizing nodig die bescherming biedt tegen regen, stof, temperatuur, zonlicht en reiniging. De vereiste IP-classificatie en het ontwerp van de behuizing hangen af van de locatie.
Binnen: Beoordeel de kijkafstand, montage, het omgevingslicht en de gebruiksuren.
Voor etalages: Controleer de richting van het zonlicht, reflecties in het glas, de koeling en de afstand tot het raam.
Buiten: Controleer de bescherming van de behuizing, het thermisch beheer, de afdichting van kabels, de montage en de toegang voor onderhoud.
Geschiktheid voor buitengebruik kan niet alleen op basis van de helderheid worden vastgesteld.
Veelvoorkomende toepassingen van digital signage
Winkeliers gebruiken LCD-digital signage bijvoorbeeld voor productinformatie, etalagecampagnes en bewegwijzering. Restaurants kunnen menu's, beschikbaarheid en service-informatie tonen.
In het openbaar vervoer en openbare voorzieningen kunnen dienstregelingen, bewegwijzering en aankondigingen worden getoond. Zorginstellingen kunnen schermen gebruiken voor goedgekeurde informatie en wachtrij-informatie.
Op bedrijfslocaties kunnen bezoekersroutes, ruimte-informatie of interne communicatie worden weergegeven. Voor elk gebruik zijn geschikte content, installatie en beheer nodig.
Een systeem kiezen
Begin bij de toepassing en omgeving, niet bij één specificatie. De volgende informatie helpt het systeem af te bakenen:
Schermformaat en oriëntatie
Kijkafstand en kijkhoek
Binnen, in een etalage of buiten
Omgevingslicht en direct zonlicht
Dagelijks gebruiksschema
Type content en frequentie van updates
Lokaal, via USB of via netwerk beheren
Vereiste software-integraties
Toegang voor montage en onderhoud
Beschikbaarheid van stroom en netwerk
Foto's en afmetingen van de locatie verkleinen het risico dat u een scherm kiest dat niet bij de installatie past.
Installatie en ingebruikname
Controleer bij de installatie de constructieve ondersteuning, stroomvoorziening, kabelroute, ventilatie en toegang voor onderhoud. Laat lokale eisen door bevoegde vakmensen beoordelen.
Test bij de ingebruikname de volledige werkwijze, niet alleen het scherm. Upload content, controleer de planning, verbreek waar passend de netwerkverbinding en verifieer wat er volgens verwachting gebeurt als terugvaloptie.
Beoordeel het beeld ook vanaf de werkelijke kijkpositie. Na installatie moeten mogelijk helderheid, tekstgrootte en oriëntatie worden aangepast.
Onderhoud en probleemoplossing
Een routinecontrole kan problemen opsporen voordat die de informatie voor klanten beïnvloeden. De controlefrequentie hangt af van de apparatuur en de omgeving.
Controleer of de juiste content wordt weergegeven.
Controleer de status van het scherm, de mediaspeler en het netwerk.
Controleer de ventilatie en verwijder stof voor zover dit is toegestaan.
Controleer kabels, bevestigingen en de staat van de behuizing.
Houd back-ups van software en goedgekeurde content actueel.
Registreer terugkerende storingen en ondersteuningsacties.
Een leeg scherm kan worden veroorzaakt door het display, de mediaspeler, een kabel, de voeding of de software. Lokaliseer de storing door elk onderdeel van het signaalpad afzonderlijk te controleren.
Bedrijfsresultaten meten
LCD-technologie verklaart hoe het scherm werkt, maar garandeert geen commercieel resultaat. Verkoop, klanttevredenheid en operationele efficiëntie hangen af van de content en het proces eromheen.
Een bedrijf legt idealiter een nulmeting vast en meet na de installatie dezelfde uitkomst opnieuw. Geschikte meetwaarden verschillen per toepassing en kunnen bijvoorbeeld de beschikbaarheid van content, de bijwerktijd, vragen over bewegwijzering of resultaten van een specifieke campagne omvatten.
In de vorige versie van dit artikel werd een verkoopstijging van 29%-33% genoemd zonder voldoende onderbouwing. Dat cijfer is hier weggelaten, omdat resultaten verschillen per product, locatie, campagne en meetmethode.
Veelgestelde vragen
Geeft een LCD-paneel zelf licht?
Nee. De LED-achtergrondverlichting levert het licht. De vloeibare-kristalstructuur regelt hoeveel licht via elke subpixel de kijker bereikt.
Heeft digital signage internet nodig?
Niet altijd. Lokale weergave of weergave via USB kan zonder onafgebroken verbinding werken. Voor updates op afstand en livegegevens is geschikte connectiviteit nodig.
Is een mediaspeler altijd een apart apparaat?
Nee. Afhankelijk van het systeem kan de mediaspeler in het display zijn ingebouwd of als extern apparaat zijn geplaatst.
Kan elk scherm een CMS gebruiken?
Een CMS vereist compatibele mediaspelersoftware en een verbinding. De beschikbare functies zijn afhankelijk van het gekozen platform.
Wat maakt een display geschikt voor buitengebruik?
Geschiktheid voor buiten hangt af van de bescherming van de behuizing, het thermisch beheer, de zichtbaarheid in zonlicht, het kabelontwerp, de montage en de gebruiksomgeving.
Welke informatie is nodig voor een offerte?
Vermeld het schermformaat, de oriëntatie, locatie, kijkafstand, omgevingslicht, gebruiksuren, contentbron, beheermethode en het benodigde aantal.
