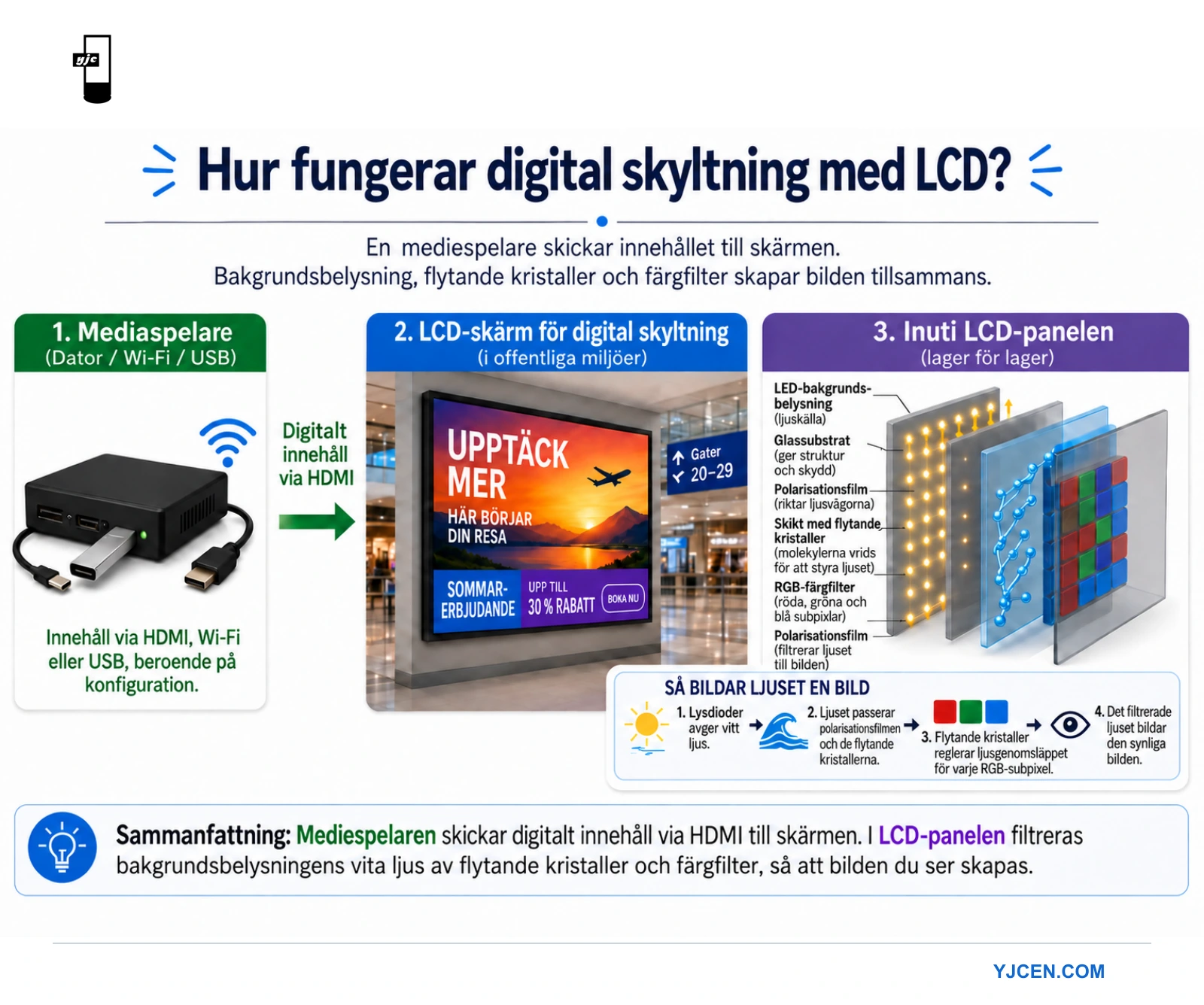

Digital skyltning med LCD kombinerar en LCD-skärm, en videokälla och ett system för innehållsdistribution. Skärmen visar bilder, video, menyer, meddelanden eller annan information som har tagits fram för en viss plats.
LCD-panelen avger inte eget ljus. LED-bakgrundsbelysningen tillför ljus bakom panelen. Flytande kristaller, polarisatorer och färgfilter styr hur ljuset återges i varje pixel.
En mediespelare eller ett inbyggt system tillhandahåller videosignalen. Innehållet kan komma från lokal lagring, USB eller ett nätverksanslutet innehållshanteringssystem, beroende på vald konfiguration.
Huvuddelarna i ett LCD-system för digital skyltning
En komplett installation består av flera hårdvaru- och programvarudelar. Den exakta uppbyggnaden varierar mellan produkter, men de flesta system har följande funktioner:
LCD-panel: Skapar det synliga pixelmönstret genom att styra ljuset från bakgrundsbelysningen.
LED-bakgrundsbelysning: Tillför ljus bakom lagret med flytande kristaller.
Skärmstyrenhet: Omvandlar inkommande videodata till tidsstyrning och drivsignaler för pixlarna.
Mediespelare: Avkodar och matar ut bilder, video eller webbaserat innehåll.
Innehållskälla: Lokal lagring, USB, en applikation eller ett CMS.
Strömförsörjning: Förser skärm, bakgrundsbelysning, styrenhet och spelare med ström.
Kapsling och fäste: Bär upp och skyddar utrustningen i den avsedda miljön.
Nätverk, pekinmatning, högtalare, kameror och fjärrövervakning är valbara systemdelar. De ska inte förutsättas bara för att det finns en LCD-skärm.
Så skapar en LCD-pixel färg
Varje pixel är normalt uppdelad i röda, gröna och blå subpixlar. Genom att ändra ljusnivån i subpixlarna kan panelen skapa många olika färger.
Bakgrundsbelysningen skickar först ljus mot den bakre polarisatorn. Tunnfilmstransistorer lägger elektriska signaler på enskilda subpixlar. Signalerna påverkar de flytande kristallernas orientering.
De flytande kristallerna avger inte ljus. De påverkar hur polariserat ljus passerar genom pixelstrukturen. Ljuset passerar sedan röda, gröna eller blå färgfilter och den främre polarisatorn innan det når betraktaren.
Skärmstyrenheten upprepar processen över hela pixelmatrisen för varje bildruta. Betraktaren ser en sammanhängande bild, inte de enskilda växlingarna.

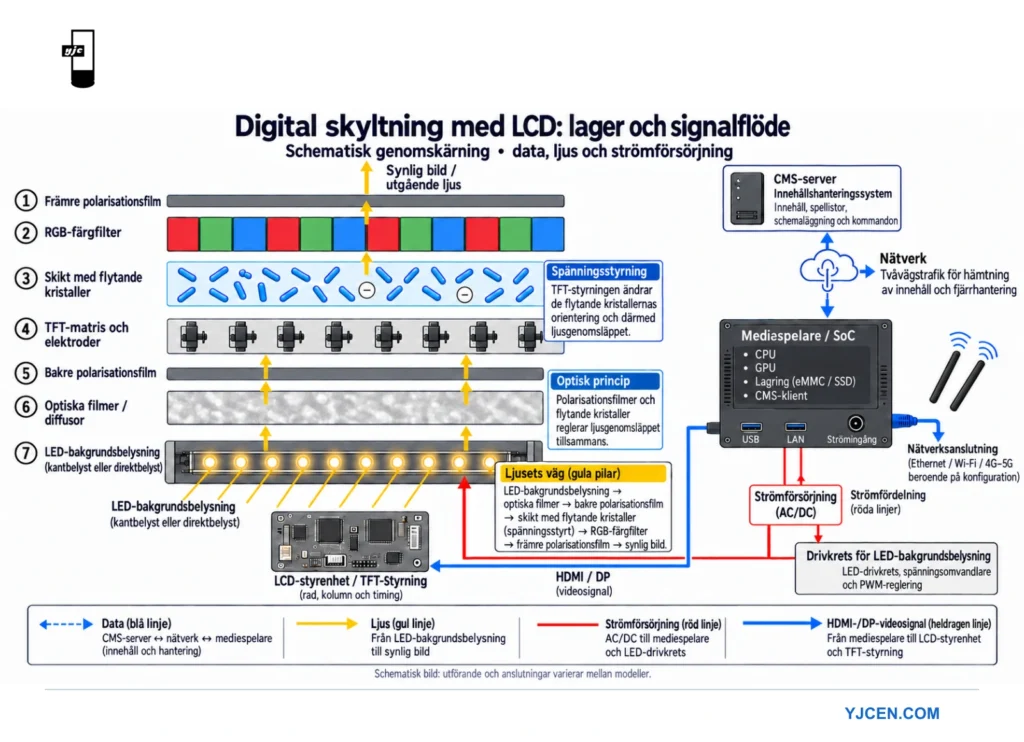

Diagrammet visar en typisk signal- och ljusväg för LCD-skyltning. Lagren och elektroniken kan vara uppbyggda på olika sätt beroende på panelkonstruktion.

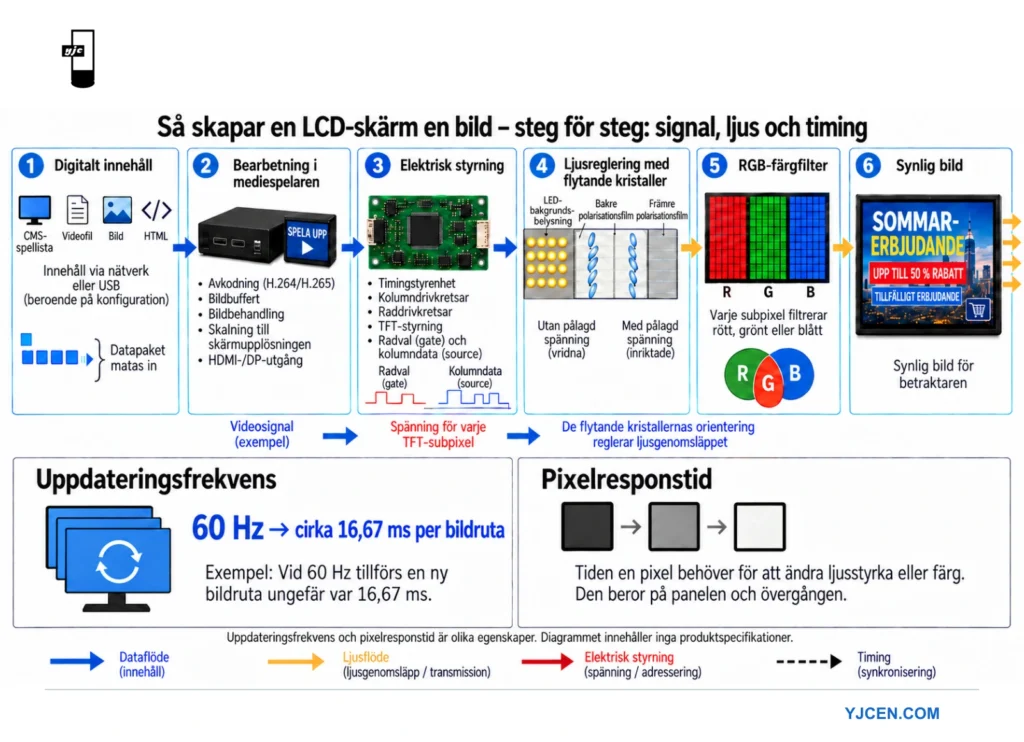

Från innehållsfil till skärmbild
Visningen börjar med en innehållsfil eller applikation. En mediespelare läser källan och avkodar bild- eller videodata.
CMS, USB-minne, lokal lagring eller en applikation tillhandahåller innehållet.
Mediespelaren avkodar filen och förbereder en bildruta.
Videosignalen når skärmstyrenheten.
Timingstyrenheten adresserar pixelraderna och pixelkolumnerna.
TFT-kretsar lägger rätt spänning på varje subpixel.
De flytande kristallerna och polarisatorerna styr ljusgenomsläppet.
RGB-filter skapar den synliga färgbilden.
Spelaren kan vara en extern enhet eller en del av skärmen. Filtyper, upplösningar och applikationer som stöds beror på spelare och programvara.
Flödet visar de huvudsakliga bearbetningsstegen. Det definierar inte specifikationerna för alla LCD-produkter för digital skyltning.
Mediespelarens roll
Mediespelaren omvandlar lagrat eller strömmat innehåll till en signal som skärmen kan visa. Den kan köra en spellista, applikation, webbsida eller schemalagd kampanj.
Kraven på processor, minne och lagring beror på innehållet. En enkel bildspellista kräver mindre resurser än flera lager högupplöst video eller en interaktiv applikation.
Spelaren måste också ge en utsignal som är kompatibel med skärmen. Upplösning, bildfrekvens, orientering och kontakttyp bör bekräftas när systemet utformas.
Vad ett innehållshanteringssystem gör
Ett CMS kan hjälpa behöriga användare att ladda upp, organisera, schemalägga och publicera innehåll. Nätverksanslutna system kan hantera flera skärmar från ett gränssnitt.
Typiska funktioner kan vara:
Skapa spellistor
Schemalägga innehåll efter datum eller tid
Tilldela innehåll till valda skärmar
Hantera användarbehörigheter
Rapportera uppspelnings- eller enhetsstatus där funktionen stöds
Hämta innehåll till spelarens lokala lagring
Funktionerna varierar mellan plattformar. Realtidsövervakning, uppspelningsloggar, nödmeddelanden och tredjepartsintegrationer måste bekräftas för valt CMS.
Lokal och nätverksbaserad uppspelning
En skärm behöver inte alltid en ständig internetanslutning. En spelare kan lagra innehåll lokalt och fortsätta en schemalagd spellista efter att filerna har hämtats.
USB-uppspelning kan passa en enkel installation där personalen uppdaterar innehållet vid skärmen. Nätverkshantering är mer användbar när innehållet ändras ofta eller flera platser behöver central styrning.
Lämplig metod beror på uppdateringsfrekvens, antal skärmar, nätverkstillgång och hanteringsansvar.
Anslutning via kabel, Wi-Fi och mobilnät
Ethernet kan ge en stabil anslutning där kabeldragning är möjlig. Wi-Fi kan minska kabelarbetet, men signalkvalitet och nätverksbelastning måste kontrolleras vid installationspunkten.
Mobil uppkoppling kan passa där ett lämpligt fast nätverk saknas. Beakta täckning, datagränser, antennplacering och löpande abonnemangskostnad.
Fiber kan vara lämpligt vid långa avstånd eller i större nätverksinfrastruktur. Ansvarig nätverksprojektör bör välja anslutning efter bandbredd, avstånd, tillförlitlighet och platskrav.
Ingen av dessa anslutningar krävs automatiskt. En lokalt lagrad spellista kan fortsätta utan aktiv anslutning, medan realtidsdata behöver en fungerande förbindelse till sin källa.
Upplösning och innehållsdetaljer
Upplösning beskriver antalet pixlar i bilden. Fler pixlar kan visa fler detaljer när skärmstorlek, betraktningsavstånd och källmaterial gör det möjligt.
Innehållets bildyta bör så långt det är praktiskt möjligt matcha skärmens orientering och ursprungliga panelupplösning. Fel bildförhållande kan sträcka ut bilden eller lämna oanvända ytor.
Upplösningen ska inte väljas isolerat. På långt avstånd kanske skillnaden mellan två pixeltätheter inte syns, medan liten text kan vara oläslig även på en högupplöst panel.
Ljusstyrka och omgivningsljus
Ljusstyrkan påverkar synligheten i omgivande ljus. En inomhusskärm i kontrollerad belysning behöver en annan nivå än en skärm mot ett ljust fönster eller utomhus.
Rätt nivå beror på direkt solljus, reflexer, betraktningsavstånd och innehållets kontrast. Det finns ingen ljusstyrka som passar alla utomhus- eller skyltfönsterprojekt.
Automatisk ljusstyrkereglering kan finnas i vissa konfigurationer. Sensor och reglerfunktion ska verifieras för den valda skärmen.
Kontrast, betraktningsvinkel och bildkvalitet
Kontrast beskriver skillnaden mellan ljusa och mörka bildpartier. Omgivningsljuset kan minska den upplevda kontrasten även när panelens specifikation är oförändrad.
Betraktningsvinkeln är viktig när människor kommer från sidan eller ser skärmen från flera positioner. Installationsteamet bör testa de verkliga vinklarna i stället för att bara utgå från ett värde i broschyren.
Färgkalibrering kan vara viktig för varumärkesinnehåll eller installationer med flera skärmar. När flera paneler används tillsammans kan skillnader i ljusstyrka och färg bli tydligare.
Uppdateringsfrekvens och responstid
Uppdateringsfrekvens beskriver hur ofta panelen får en ny bildruta. Responstid beskriver hur snabbt pixlarna växlar mellan nivåer.
Värdena påverkar rörelse på olika sätt. Snabb video kan avslöja oskärpa eller andra rörelseartefakter, medan en statisk informationsskärm kan ställa lägre krav på rörelseåtergivning.
Spelarens utgång och skärmens ingång måste stödja kompatibel signaltiming. Ett högre värde ger inte automatiskt nytta om innehåll och signal fortfarande har en lägre bildfrekvens.
Kommersiell drift och temperaturreglering
Professionella skärmar kan vara utformade för längre drifttider än konsument-TV-apparater. Den tillåtna dagliga drifttiden måste ändå kontrolleras för den specifika modellen.
Värme kommer från bakgrundsbelysningen, elektroniken och omgivningen. Solljus, en tät kapsling eller blockerad ventilation kan höja den inre temperaturen.
Kylningen kan använda naturligt luftflöde, fläktar eller annan temperaturhantering. Rätt metod beror på ljusstyrka, kapsling, omgivningstemperatur och drifttider.
Åtkomsten för underhåll ska finnas kvar. Ventilationsöppningar och eventuella fläktar och filter behöver inspekteras enligt produktens anvisningar och platsens underhållsplan.
Installation inomhus, i skyltfönster och utomhus
Digital skyltning inomhus används normalt i en mer kontrollerad miljö. Skärmar mot skyltfönster kan behöva högre ljusstyrka och noggrann hantering av reflexer.
Skärmar i oskyddad utomhusmiljö behöver även skydd anpassat till regn, damm, temperatur, solljus och rengöring. Kapslingsklass och konstruktion beror på platsen.
Inomhus: Granska betraktningsavstånd, montering, omgivningsljus och drifttider.
Mot skyltfönster: Kontrollera solriktning, glasreflexer, kylning och avstånd till fönstret.
Utomhus: Bekräfta kapslingsskydd, temperaturreglering, kabeltätning, montering och serviceåtkomst.
Ljusstyrkan ensam visar inte om skärmen passar utomhus.
Vanliga användningsområden för digital skyltning
Butiker kan använda LCD-skyltning för produktinformation, fönsterkampanjer och vägvisning. Restauranger kan visa menyer, tillgänglighet och serviceinstruktioner.
Trafikmiljöer och offentliga lokaler kan visa tidtabeller, vägvisning och meddelanden. Vårdmiljöer kan använda skärmar för godkänd vägledning och köinformation.
Företagslokaler kan visa besöksvägledning, rumsinformation eller internkommunikation. Varje användning kräver lämpligt innehåll, installation och hantering.
Så väljer du system
Utgå från användning och miljö i stället för en enskild specifikation. Följande uppgifter hjälper till att definiera systemet:
Skärmstorlek och orientering
Betraktningsavstånd och vinkel
Miljö inomhus, mot skyltfönster eller utomhus
Omgivningsljus och direkt solljus
Dagligt driftschema
Innehållstyp och uppdateringsfrekvens
Hantering lokalt, via USB eller över nätverk
Nödvändiga programvaruintegrationer
Montering och åtkomst för underhåll
Tillgång till el och nätverk
Platsbilder och mätningar minskar risken att välja en skärm som inte passar installationen.
Installation och driftsättning
Installationen ska kontrollera bärande konstruktion, elförsörjning, kabeldragning, ventilation och serviceåtkomst. Lokala krav måste granskas av behöriga fackpersoner.
Driftsättningen bör testa hela arbetsflödet, inte bara skärmen. Ladda upp innehåll, kontrollera schemaläggning, koppla från nätverket där det är lämpligt och verifiera förväntad reservfunktion.
Teamet bör också granska bilden från den verkliga betraktningsplatsen. Ljusstyrka, textstorlek och orientering kan behöva justeras efter installation.
Underhåll och felsökning
Rutinkontroller kan upptäcka problem innan de påverkar informationen som kunderna ser. Kontrollschemat beror på utrustningen och miljön.
Kontrollera att rätt innehåll spelas upp.
Kontrollera skärmens, spelarens och nätverkets status.
Inspektera ventilationen och avlägsna damm enligt anvisningarna.
Kontrollera kablar, fästen och kapslingens skick.
Håll programvara och säkerhetskopior av godkänt innehåll aktuella.
Dokumentera återkommande fel och supportåtgärder.
En svart skärm kan bero på skärmen, spelaren, kabeln, strömförsörjningen eller programvaran. Felsökningen bör isolera varje del av signalvägen.
Mät verksamhetsresultatet
LCD-tekniken förklarar hur skärmen fungerar, men garanterar inte ett visst affärsresultat. Försäljning, kundnöjdhet och effektivitet beror på innehåll och verksamhetens övriga processer.
Verksamheten bör dokumentera utgångsläget och mäta samma resultat efter installation. Lämpliga mått varierar med användningen och kan omfatta innehållets tillgänglighet, uppdateringstid, frågor om vägvisning eller en definierad kampanjrespons.
En tidigare version av artikeln angav en försäljningsökning på 29–33 % utan tillräckligt stöd. Den siffran används inte som resultat här, eftersom utfallet varierar med produkt, plats, kampanj och mätmetod.
Vanliga frågor
Avger en LCD-panel eget ljus?
Nej. LED-bakgrundsbelysningen tillför ljuset. De flytande kristallerna styr hur mycket ljus som når betraktaren genom varje subpixel.
Behöver digital skyltning internet?
Inte alltid. Lokal uppspelning eller USB-uppspelning kan fungera utan ständig anslutning. Fjärruppdateringar och realtidsdata kräver lämplig uppkoppling.
Är mediespelaren alltid separat?
Nej. Den kan vara inbyggd i skärmen eller installerad som en extern enhet, beroende på systemet.
Kan alla skärmar använda ett CMS?
Ett CMS kräver kompatibel spelarprogramvara och anslutning. Tillgängliga funktioner beror på vald plattform.
Vad gör en skärm lämplig för utomhusbruk?
Lämplighet för utomhusbruk beror på kapslingsskydd, temperaturreglering, läsbarhet i solljus, kabelutförande, montering och driftmiljö.
Vilka uppgifter behövs för en offert?
Ange skärmstorlek, orientering, plats, betraktningsavstånd, omgivningsljus, drifttider, innehållskälla, hanteringsmetod och önskat antal.
