Wat moet u controleren bij PWM-dimming?
PWM regelt de gemiddelde lichtopbrengst van de achtergrondverlichting door de schakelverhouding binnen een cyclus te veranderen. De frequentie daarvan staat los van de beeldverversingsfrequentie van het scherm.

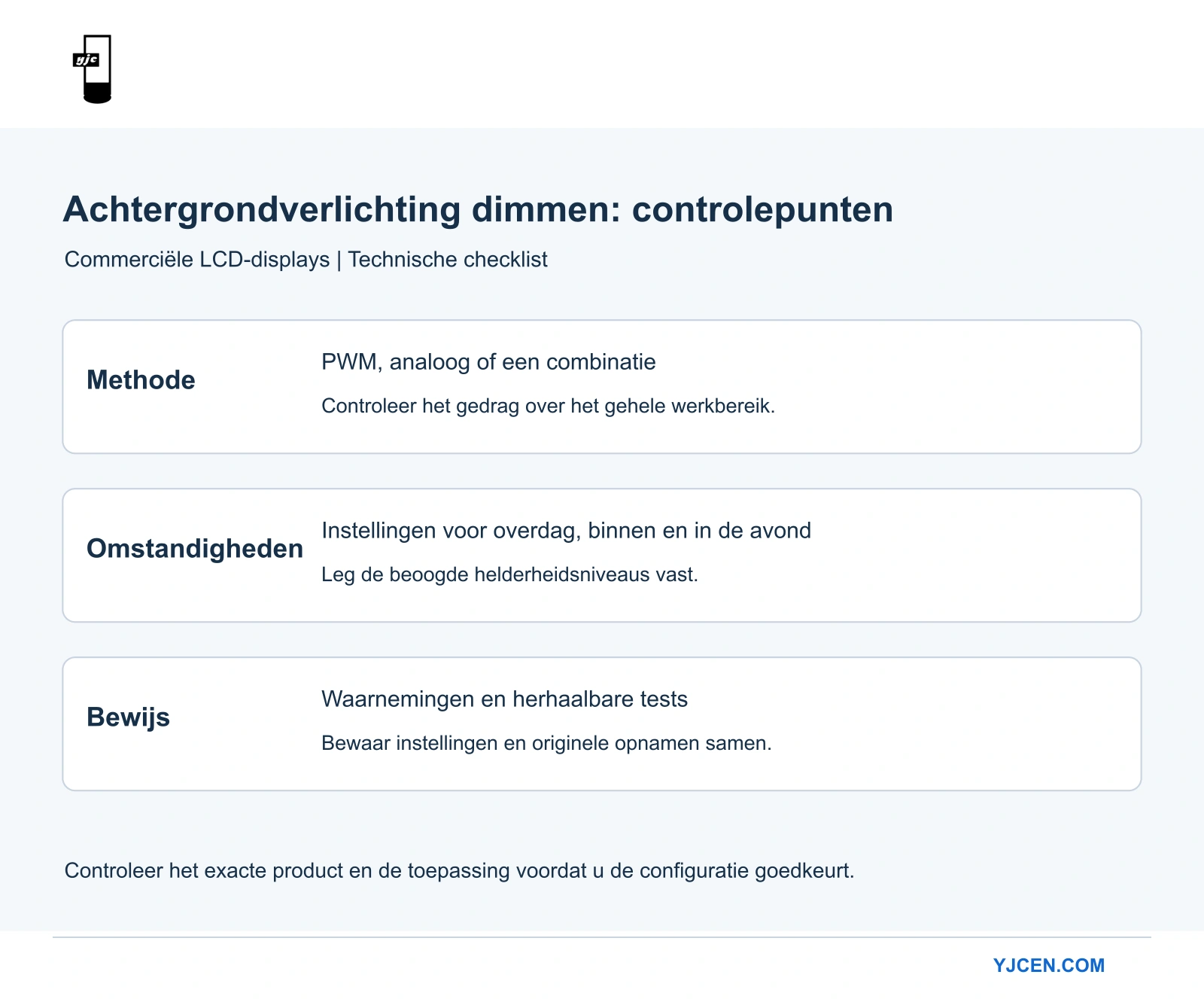

- Vraag of het model PWM, analoge dimming of een combinatie daarvan gebruikt.
- Test de productieconfiguratie op de helderheidsniveaus die de locatie daadwerkelijk nodig heeft.
- Gebruik stabiele testpatronen en echte content zodat een animatie de waarneming niet verstoort.
- Leg de bedrijfsmodi, de kijkomstandigheden en eventuele camera-opstelling voor de acceptatietest vast.
Voor inkopers is de nuttige vraag niet alleen of een scherm PWM gebruikt. Vraag hoe de achtergrondverlichting zich over het helderheidsbereik gedraagt, of dat bij de installatie past en welk bewijs de leverancier voor zijn antwoord heeft. Deze gids gaat over LCD-achtergrondverlichting, niet over direct-view LED-videowalls of OLED-panelen van telefoons.
Wat PWM-dimming verandert

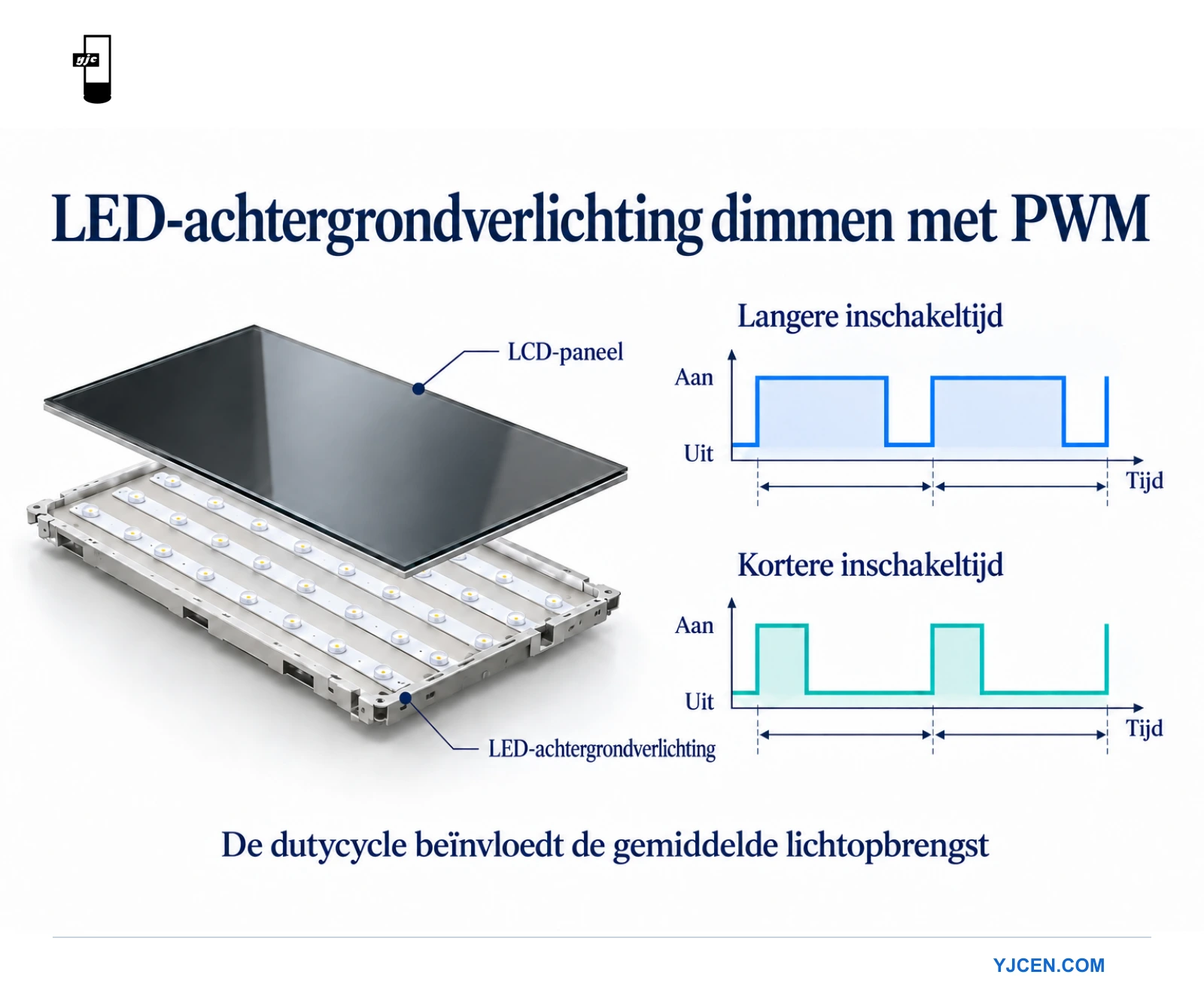

PWM staat voor pulsbreedtemodulatie. In een vereenvoudigde achtergrondverlichtingsschakeling schakelt de ledstroom tussen aan en uit. De schakelverhouding (dutycycle) geeft aan welk deel van elke cyclus de stroom is ingeschakeld. Een lagere schakelverhouding verlaagt doorgaans de gemiddelde lichtopbrengst. De frequentie geeft aan hoe vaak de cyclus zich herhaalt.
Frequentie en schakelverhouding zijn verschillende instellingen. Twee achtergrondverlichtingssystemen kunnen dezelfde gemiddelde helderheid hebben maar een andere pulstiming gebruiken. Het gedrag hangt ook af van het drivercircuit en de werking daarvan bij lage lichtopbrengst. Eén opgegeven frequentie beschrijft niet alle gebruiksomstandigheden.
Analoge dimming verandert de stroom door de leds. Sommige ontwerpen combineren analoge regeling met PWM. Texas Instruments licht deze benaderingen toe in zijn technische uitleg over led-dimming. Die uitleg van de schakeling vormt een nuttige basis, maar geeft niet aan welke dimmethode in een niet nader gespecificeerd professioneel display wordt gebruikt.
PWM-frequentie is niet hetzelfde als de beeldverversingsfrequentie
De beeldverversingsfrequentie beschrijft hoe vaak het display het beeld bijwerkt. PWM beschrijft de timing waarmee de achtergrondverlichting wordt geregeld. Beide kunnen in hertz worden uitgedrukt, maar verwijzen naar verschillende processen. Een videosignaal van 60 Hz zegt dus niets over de frequentie van de dimpulsen van de achtergrondverlichting.
Houd deze punten apart op een inkoopchecklist. Vraag naar de ondersteunde videotiming voor de verbinding met de mediaspeler en naar informatie over de regeling van de achtergrondverlichting voor de helderheidsinstelling. Onze gids over beeldverversingsfrequentie en responstijd licht de aspecten van de vergelijking toe die met bewegingsweergave te maken hebben.
Wanneer dimming van belang is bij een digital-signageproject
Displays die na zonsondergang aanblijven
Een etalagedisplay kan overdag een hoge lichtopbrengst nodig hebben en ’s nachts op een veel lagere instelling werken. Beoordeel beide situaties bij het testen van het proefmodel. Een demonstratie op maximale helderheid bewijst niet hoe het display over het hele bereik presteert. Neem de laagste instelling op die medewerkers in de praktijk gebruiken, niet alleen de minimale waarde in het menu.
Schermen bij een bemande balie
Een ontvangstscherm of bestelkiosk kan urenlang in het perifere gezichtsveld van een medewerker blijven. Vraag het locatieteam de voorgestelde helderheid op de beoogde plek te beoordelen. Noteer concrete waarnemingen en instellingen. Zet een subjectieve opmerking niet om in een medische claim en neem niet aan dat één waarnemer alle kijkers vertegenwoordigt.
Displays die in video-opnamen voorkomen
Als signage achter een presentator of in videobeelden van een winkel zichtbaar is, test dan met de daadwerkelijke camera. Strepen of helderheidsverschillen in de opname moeten worden onderzocht, maar een telefoonopname alleen geeft niet aan waardoor ze ontstaan en meet geen flikkering. Gebruik de opname als aanwijzing voor een interactie die onder gecontroleerde omstandigheden moet worden gereproduceerd.
Een praktische testvolgorde voor een proefmodel
Begin met de configuratie voor productie: het voorgestelde paneel, de controller, firmware, mediaspeler en voeding. Vraag de leverancier aan te geven welke onderdelen eventueel worden vervangen. Een proefmodel met andere elektronica geeft mogelijk geen uitsluitsel voor de uiteindelijke bestelling, ook als behuizing en schermformaat er hetzelfde uitzien.
- Noteer model, firmware, beeldmodus, kamerverlichting en helderheidsinstelling voordat u iets wijzigt.
- Gebruik een stilstaand testbeeld en representatieve klantcontent. Vermijd een knipperende animatie die de waarneming kan verstoren.
- Vergelijk de beoogde instellingen voor overdag, normaal binnengebruik en de avond. Verander telkens één instelling en noteer het resultaat.
- Herhaal de relevante controles met automatische helderheid ingeschakeld, als die functie deel uitmaakt van de voorgestelde configuratie.
- Leg bij vragen over cameraopnamen ook het cameramodel, de beeldsnelheid, de belichtingsinstellingen en de displayinstelling vast.
- Als de eis numeriek is, spreek dan met de leverancier een passende meetmethode voor lichtopbrengst en de manier waarop de resultaten worden gerapporteerd af.
Een herhaalbaar verslag is nuttiger dan een video met alleen het label ‘flikkerend scherm’. Noteer wanneer het effect optreedt, of het rechtstreeks zichtbaar is of alleen op camera, en of een andere helderheidsstand verschil maakt. Bewaar de originele bestanden, zodat de leverancier vergelijkbare opnamen kan beoordelen.
Vragen om mee te nemen in een displayaanvraag
Vraag of dimming via PWM, analoge regeling of een combinatie werkt, en of de methode verandert binnen het instelbereik. Vraag onder welke omstandigheden uitspraken over de frequentie of flikkering zijn gemeten. Controleer ook of het genoemde gedrag geldt voor exact de bestelde schermgrootte en configuratie.
Maak onderscheid tussen automatische helderheidsregeling en de dimmethode. Een lichtsensor kan bepalen wanneer de lichtopbrengst moet veranderen; de driver bepaalt hoe die verandering wordt uitgevoerd. Vraag waar de sensor wordt geplaatst, of medewerkers de regeling handmatig kunnen aanpassen en welke instelling na een herstart wordt hersteld.
Beschrijf de oriëntatie van de winkelpui en de gebruiksuren in de avond bij professionele etalagedisplays. Vermeld de kijkafstand en de omgevingsverlichting bij digital signage voor binnen. Deze gegevens helpen een zinvolle test met een proefmodel op te zetten zonder een universele helderheidswaarde te verzinnen.
Acceptatiecriteria opstellen
Gebruik een kort testformulier dat is afgestemd op de beoogde toepassing. Noteer de contentbestanden, bedrijfsmodi, helderheidsniveaus, kijkposities en eventuele opnameapparatuur. Leg vast wie de resultaten beoordeelt en onder welke omstandigheden een nieuw proefmodel of technisch onderzoek nodig is.
Als een project een specifiek meetresultaat vereist, leg dan naast de grenswaarde ook de meetmethode vast. De term ‘flikkervrij’ zegt op zichzelf niets over de testomstandigheden. Vervang de afgesproken meting niet door een ongekalibreerde telefoonopname en neem niet aan dat de componentenspecificatie van een led-driver ook het volledige display beschrijft.
Bewaar de goedgekeurde configuratie bij de bestelling. Als in een volgende batch het paneel of de controller verandert, vraag dan of de oorspronkelijke testresultaten nog gelden. Dit is vooral nuttig wanneer meerdere filialen dezelfde nachtinstellingen en werkinstructies moeten gebruiken.
Veelgestelde vragen
Betekent PWM automatisch dat een display ongeschikt is?
Nee. De implementatie, het uitgangsbereik en de gebruiksomstandigheden zijn van belang. Beoordeel het volledige display op de instellingen die de locatie nodig heeft. Neem een inkoopbeslissing op basis van de afgesproken testresultaten, niet op basis van een algemene regel die alleen naar de dimmethode kijkt.
Kan ik dit probleem voorkomen door de helderheid altijd op maximum te laten staan?
Dat is geen algemene oplossing. Maximale lichtopbrengst kan ongeschikt zijn voor gebruik binnen of ’s nachts; ook het gedrag van de achtergrondverlichting moet dan nog worden bevestigd. Kies een helderheidsniveau dat bij de locatie past en beoordeel het display op die instelling.
Bewijst een specificatieblad dat het display goed samenwerkt met een camera?
Dit kan nuttige informatie geven, maar de combinatie van de uiteindelijke camera en het display moet worden getest. Spreek de opname-instellingen af en beoordeel echte opnamen vóór de uitrol. Beloof geen storingsvrij resultaat voor iedere camera of belichtingsinstelling.
