Wat doet optical bonding voor een LCD-display?
Bij optical bonding wordt een overgang tussen het LCD-paneel en het afdekglas of touchpaneel met transparante lijm gevuld. Dit kan interne reflecties verminderen, maar staat los van de helderheid van de achtergrondverlichting en oppervlaktebehandelingen.
- Vergelijk daadwerkelijke content bij de beoogde verlichting en kijkhoeken.
- Controleer de verlijmingskwaliteit, leesbaarheid en uniformiteit op het voorgestelde proefmodel.
- Bevestig welke lagen zijn verlijmd en hoe beschadigde onderdelen kunnen worden gerepareerd.
- Ga er niet van uit dat elk display met hoge helderheid optisch verlijmd is.
Bij een digital-signageproject gaat het erom of verlijming een probleem op de beoogde locatie oplost. Een display bij een zonnige ingang stelt andere eisen dan een locatieoverzicht in een schaduwrijke ontvangsthal. Deze gids beschrijft wat u kunt vergelijken, wat u aan de leverancier moet vragen en hoe u vóór de bestelling een proefmodel beoordeelt.
Wat verandert er bij een optisch verlijmd display?

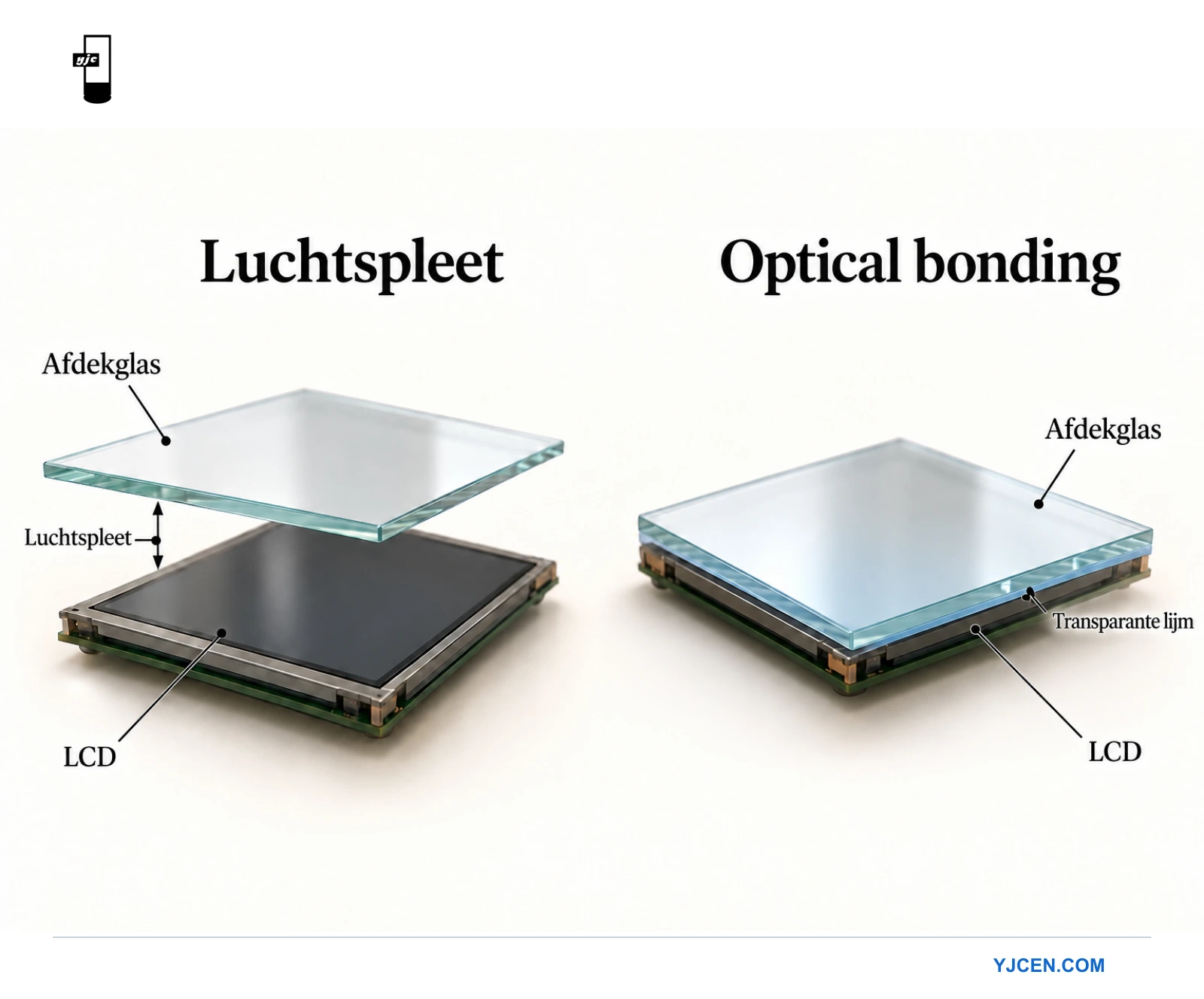

Een display kan zijn opgebouwd uit een LCD-paneel, een aanraaksensor en een beschermende afdeklaag. Bij een constructie met luchtspleet blijft tussen sommige lagen ruimte over. Licht kan op de materiaalovergangen reflecteren en zo extra gereflecteerd licht toevoegen aan het beeld dat de kijker probeert te lezen.
Optical bonding vervangt die luchtlaag door een transparante lijm. De lijm en aangrenzende oppervlakken worden op elkaar afgestemd voor de gewenste optische werking. De uitleg over optical bonding van Riverdi beschrijft hoe interne reflecterende oppervlakken worden verminderd en hoe daardoor de leesbaarheid buiten kan verbeteren.
De exacte constructie blijft van belang. Een offerte moet vermelden welke lagen worden verlijmd. Verlijming van een aanraaksensor met een afdeklaag betekent niet automatisch dat elke luchtspleet tot aan het LCD-paneel is gevuld. Vraag om een eenvoudige doorsnedetekening van de voorgestelde opbouw.
Optical bonding versus air bonding
Bij air bonding worden de lagen doorgaans langs de randen met elkaar verbonden, terwijl boven het zichtbare schermoppervlak een luchtspleet blijft. Beide methoden kunnen een bruikbaar display opleveren. Houd bij de keuze rekening met verlichting, onderhoud en de vereiste beeldkwaliteit.
| Keuzecriterium | Opbouw met luchtspleet | Optisch verlijmde opbouw |
|---|---|---|
| Interne reflecties | Er blijven overgangen naar lucht tussen de weergavelagen aanwezig. | De gevulde overgang kan interne reflecties verminderen. |
| Opbouw | Vraag hoe de spleet en de randen zijn afgedicht. | Vraag welke lagen zijn verlijmd en welke lijm wordt gebruikt. |
| Beoordeling van het proefmodel | Controleer hinderlijke reflecties, beeldzichtbaarheid en vervuiling in de luchtspleet. | Controleer helder doorzicht, uniformiteit, luchtbellen en de randen van het verlijmde gebied. |
| Onderhoud | Controleer welke onderdelen afzonderlijk kunnen worden vervangen. | Controleer of reparatie vervanging van een verlijmde module vereist. |
| Waarde voor het project | Kan bij gecontroleerde binnenverlichting aan de eisen voldoen. | Het onderzoeken waard wanneer reflecties de praktische leesbaarheid beperken. |
Vergelijk niet alleen de aanduiding voor de verlijming. Twee proefmodellen kunnen ook verschillen in LCD-paneel, frontglas, oppervlaktebehandeling en instellingen van de achtergrondverlichting. Die verschillen kunnen een demonstratie overtuigender laten lijken zonder alleen het effect van verlijming te tonen.
Verlijming, helderheid en oppervlaktebehandeling hebben verschillende functies
Helderheid beschrijft de lichtopbrengst van het display. Optical bonding verandert de overgangen binnen de weergavelagen. Antireflecterende (AR) en anti-glarebehandelingen (AG) werken op het oppervlak: de eerste vermindert reflectie, terwijl de tweede de verstrooiing van gereflecteerd licht verandert. Een product kan meerdere van deze technieken combineren.
Een optisch verlijmd display heeft niet automatisch een hogere opgegeven helderheid van de achtergrondverlichting. Ook meer nits nemen de spiegeling van een fel verlichte deuropening in het frontglas niet weg. Beoordeel de volledige opbouw vanuit de kijkpositie van de klant; beschouw geen enkele losse specificatie als een garantie.
Bespreek de volgende punten voor een LCD-buitendisplay: helderheid, glasopbouw, bescherming van de behuizing en thermisch ontwerp in onderlinge samenhang. Houd bij een scherm achter een etalageruit ook rekening met die afzonderlijke ruit vóór het display. Verlijming binnen de monitor kan de reflecties van de etalageruit niet wegnemen.
Wanneer is optical bonding het onderzoeken waard?
Begin met het probleem dat u daadwerkelijk ziet. Wordt het beeld bij een raam flets? Is een gedetailleerde kaart schuin bekeken moeilijk leesbaar? Lijkt een aanraakdoel los van de vinger te liggen? Met zulke waarnemingen heeft de leverancier iets concreets om te onderzoeken.
Veel omgevingslicht, bekijken van dichtbij en aanraakbediening zijn goede redenen om een optisch verlijmd proefmodel aan te vragen. Binnen, onder gecontroleerde lichtomstandigheden, kan een constructie met luchtspleet al aan de eisen voldoen. Een proef op locatie is nuttiger dan een complexere opbouw kiezen alleen omdat die hoogwaardiger klinkt.
Verlijming kan ook een holte wegnemen waarin zich vocht of stof tussen de verlijmde lagen zou kunnen ophopen. Daarmee staat de beschermingsklasse van de behuizing niet vast. Kabeldoorvoeren, afdichtingen, ventilatie en blootliggende aansluitingen vereisen nog steeds afzonderlijk ontwerp en verificatie.
Beoordeel een proefmodel onder omstandigheden die het verschil zichtbaar maken
Gebruik de content die het scherm daadwerkelijk zal tonen. Grote promotiefoto’s kunnen problemen verbergen die opvallen bij kleine bestemmingslabels, donkere achtergronden of fijne lijnen. Neem een dia met korte tekst, een donker beeld en een effen achtergrond op in de testafspeellijst.
Plaats het proefmodel onder de beoogde hoek en op de verwachte kijkafstand. Controleer het op het lastigste moment van de dag, wanneer daglicht of plafondverlichting de sterkste reflecties veroorzaakt. Gebruik bij vergelijking van twee opbouwen dezelfde content en gelijkwaardige instellingen en leg hardwareverschillen vast.
- Leesbaarheid: kan een bezoeker de hoofdboodschap herkennen zonder te bewegen om reflecties te vermijden?
- Uniformiteit: zijn er storende heldere vlakken, kleurverschillen of zichtbare sporen in het weergavegebied?
- Verlijmingskwaliteit: zijn luchtbellen, waas, deeltjes of randdefecten zichtbaar onder de afgesproken inspectieomstandigheden?
- Aanraakrespons: werken de daadwerkelijke bedieningselementen in het midden, in de hoeken en langs de randen met de beoogde invoermethode?
- Reproduceerbaarheid: gebruiken het goedgekeurde proefmodel en de productie-exemplaren dezelfde afgesproken materialen en opbouw?
Dit is een acceptatiebeoordeling, geen vervanging voor omgevingstests. Vereist het project prestaties bij bepaalde temperaturen, vochtigheid of schokken, vraag dan bewijs voor de geleverde opbouw en de relevante omstandigheden. Een algemene brochureclaim over verlijming is geen testrapport voor uw configuratie.
Bespreek reparatie voordat u de opbouw goedkeurt
Een transparante lijm verbindt de lagen tot één geheel. Als de afdeklaag later beschadigd raakt, kan de reparatiemethode verschillen van die voor een display met afzonderlijk vervangbare onderdelen. Vraag welk werk op locatie kan en waarvoor een werkplaats nodig is.
Vraag om een beschrijving van de vervangingsmodule, het verwachte serviceproces en de afspraken over reserveonderdelen. Bespreek ook hoe de leverancier luchtbellen, loslatende randen of veranderingen in helder doorzicht tijdens de garantieperiode beoordeelt. Zo kunt u voorstellen beter vergelijken zonder toekomstige reparatiekosten te hoeven raden.
Leg bij een uitrol over meerdere locaties de goedgekeurde revisie van de opbouw samen met het schermmodel vast. Bewaar foto’s van het proefmodel en acceptatienotities. Een vervangend onderdeel kan mechanisch passen, maar er toch anders uitzien als de oppervlaktebehandeling of displayopbouw is gewijzigd.
Wat u in uw displayaanvraag moet opnemen
Stuur het schermformaat, de oriëntatie, montagemethode, kijkafstand en een foto van de locatie. Beschrijf direct zonlicht, nabijgelegen ramen en het gebruiksschema. Voeg voorbeeldcontent toe en geef aan of het scherm alleen informatie toont of ook aanraakbediening heeft.
Laat de leverancier daarna de laagopbouw, de beschikbare verlijmingsoptie, oppervlaktebehandeling en het serviceplan voor die exacte configuratie bevestigen. Houd die antwoorden gescheiden van de LCD-helderheid en behuizingsspecificaties, zodat geen vereiste in een algemene omschrijving verdwijnt.
Als aanraakbediening deel uitmaakt van de vereisten, behandelt onze gids voor capacitieve versus resistieve touchscreens de invoerkeuzes. Verlijming en aanraakdetectie zijn afzonderlijke keuzes; de ene bepaalt de andere niet.
Veelgestelde vragen over optical bonding
Gebruikt elk display met hoge helderheid optical bonding?
Nee. De helderheid van de achtergrondverlichting en de verbindingsmethode van de voorste lagen zijn afzonderlijke specificaties. Laat de leverancier beide bevestigen voor het geoffreerde model en formaat.
Maakt optical bonding een display waterdicht?
Nee. Het wegnemen van een interne luchtspleet bepaalt niet de water- of stofbescherming van het volledige product. Beoordeel de complete behuizing, installatieomstandigheden en gedocumenteerde beschermingsklasse afzonderlijk.
Mag ik ervan uitgaan dat verlijming op een productpagina is inbegrepen?
Alleen als de configuratie dit uitdrukkelijk bevestigt. Om een YJCEN-display voor uw locatie te beoordelen, kunt u de locatiegegevens en displayvereisten naar ons team sturen. Vraag ons vóór de bestelling om de beschikbare opbouw van het frontglas en de opties te bevestigen.
