Optisk bindning fyller spalten mellan LCD-panelen och dess täckglas eller pekpanel med transparent optiskt lim. Det kan minska inre reflexer och förbättra bilden i ljusa miljöer. Det gör inte i sig skärmen ljusstarkare, väderskyddad eller lämplig för varje utomhusplats.
För ett skyltningsprojekt är frågan om bindningen löser ett problem på den avsedda platsen. En skärm vid en solig entré har andra behov än en vägvisare i en skuggad lobby. Guiden beskriver jämförelser, leverantörsfrågor och provgranskning före inköp.
Vad förändras med optisk bindning?
En skärmenhet kan bestå av LCD, peksensor och skyddsglas. I en konstruktion med luftspalt finns utrymme mellan vissa skikt. Ljus kan reflekteras vid materialgränserna och läggas ovanpå bilden som betraktaren ska läsa.
Optisk bindning ersätter luftskiktet med transparent lim. Lim och angränsande ytor väljs för att fungera tillsammans optiskt. Riverdis förklaring av optisk bindning beskriver minskningen av inre reflekterande ytor och den förbättrade läsbarhet utomhus som kan följa.
Den exakta konstruktionen spelar fortfarande roll. Offerten ska ange vilka skikt som binds. Bindning av peksensor till täckglas betyder inte att alla spalter ned till LCD-panelen fyllts. Begär en enkel sektionsritning av föreslagen enhet.

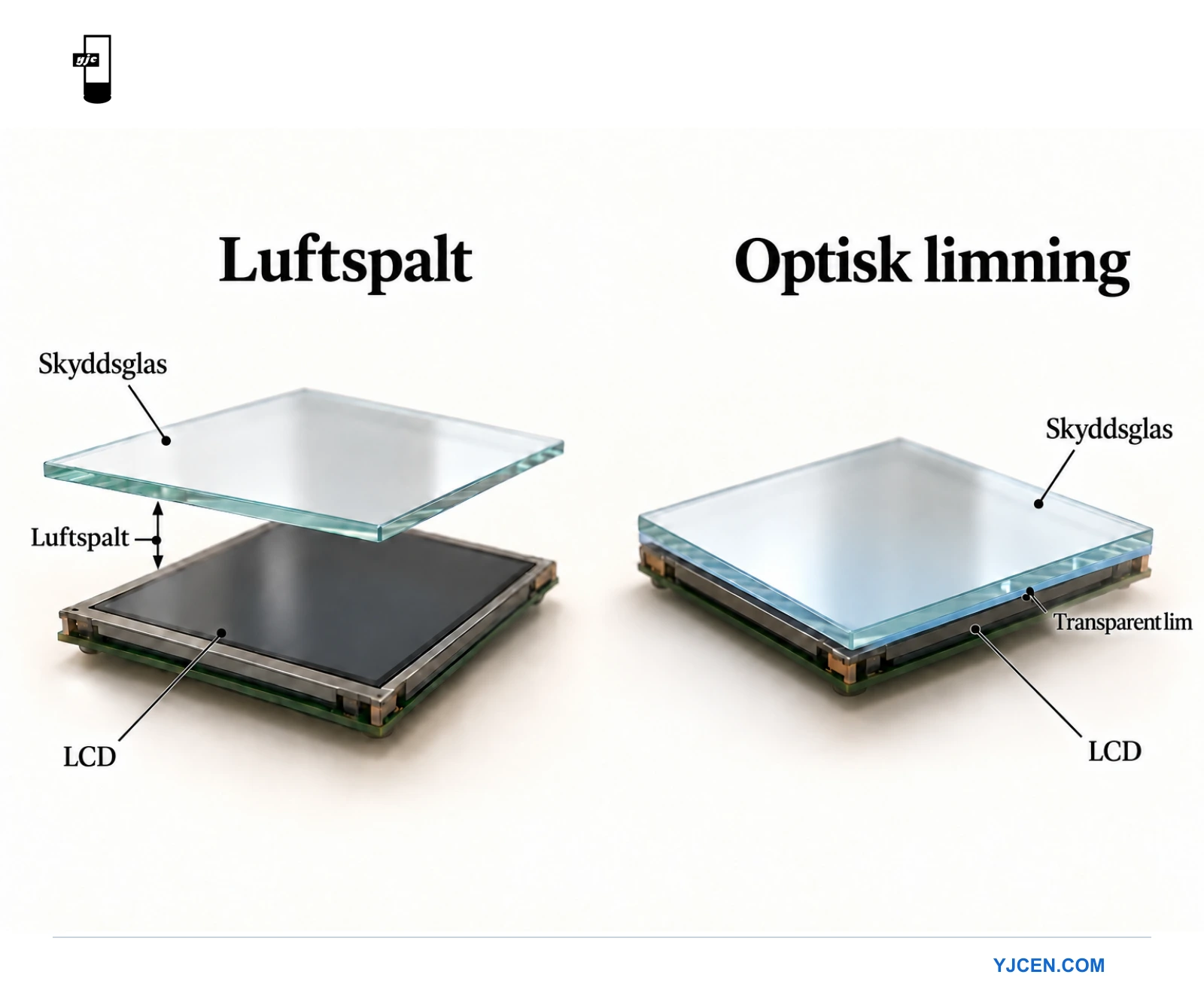

Optisk bindning jämfört med luftspalt
Vid montering med luftspalt, även kallad air bonding, hålls skikten vanligen samman längs kanterna medan luft finns kvar över bildytan. Båda metoderna kan ge en användbar skärm. Välj efter ljus, serviceplan och bildkrav.
| Bedömningspunkt | Konstruktion med luftspalt | Optiskt bunden konstruktion |
|---|---|---|
| Inre reflexer | Luftgränsskikt finns kvar i bildvägen. | Det fyllda gränsskiktet kan minska inre reflexer. |
| Konstruktion | Fråga hur spalten och kanterna tätas. | Fråga vilka skikt som binds och vilket lim som används. |
| Provgranskning | Kontrollera reflexer, bildens synlighet och föroreningar inne i spalten. | Kontrollera klarhet, jämnhet, bubblor och kanter i den bundna ytan. |
| Service | Bekräfta vilka delar som kan bytas separat. | Bekräfta om reparation kräver byte av en sammanfogad modul. |
| Värde för projektet | Kan uppfylla kraven i kontrollerat inomhusljus. | Värt att utvärdera när reflexer begränsar läsbarheten i praktiken. |
Jämför inte bara beteckningen optisk bindning. Två provexemplar kan också skilja sig i LCD, frontglas, ytbehandling och bakgrundsbelysning. Det kan göra demonstrationen mer övertygande utan att visa bindningens isolerade effekt.
Bindning, ljusstyrka och ytbehandling har olika uppgifter
Ljusstyrka beskriver skärmens ljusavgivning. Optisk bindning ändrar gränsskikt inne i bildvägen. Antireflex- och antibländningsbehandlingar verkar på ytan: den förra minskar reflektion medan den senare ändrar spridningen av reflekterat ljus. En produkt kan kombinera flera metoder.
En optiskt bunden skärm får inte automatiskt högre bakgrundsbelysning. Fler nits tar inte heller bort en ljus dörröppnings spegling i frontglaset. Granska hela enheten från kundens position i stället för att behandla en enskild specifikation som garanti.
För en LCD-skärm för utomhusbrukbör du bedöma ljusstyrka, glaskonstruktion, kapsling och temperaturhantering tillsammans. För en skärm bakom butiksglas behöver även fönstret framför skärmen beaktas. Bindning inne i skärmen tar inte bort reflexer i skyltfönstret.
När bör optisk bindning utvärderas?
Börja med det synliga problemet. Blir bilden urvattnad vid ett fönster? Är en detaljerad karta svår att läsa från sidan? Verkar pekmålet ligga skilt från fingret? Observationerna ger leverantören konkreta frågor att undersöka.
Starkt omgivningsljus, närbetraktning och pekinteraktion kan motivera ett prov med optisk bindning. I en kontrollerad inomhusmiljö kan luftspalt redan uppfylla kraven. Ett platstest är mer användbart än en mer komplex konstruktion vald enbart för att den låter exklusiv.
Bindning kan också ta bort ett hålrum där fukt eller damm annars kan samlas mellan de sammanfogade skikten. Det fastställer inte kapslingens skyddsklass. Kabelgenomföringar, tätningar, ventilation och exponerade anslutningar behöver egen utformning och verifiering.

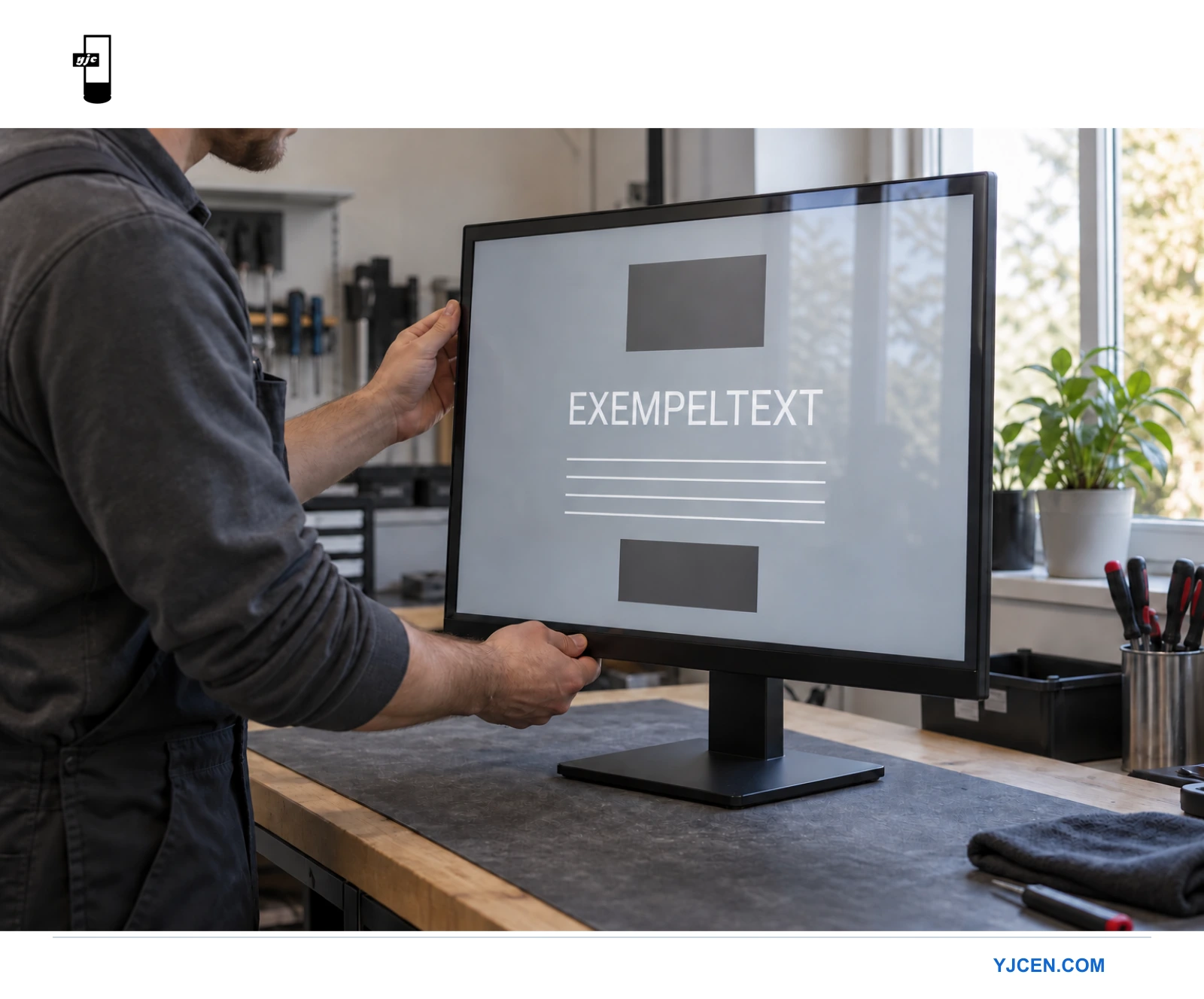

Granska provet under förhållanden som visar skillnaden
Använd det innehåll skärmen faktiskt ska visa. Stora kampanjbilder kan dölja problem som framträder i små kartetiketter, mörka bakgrunder eller tunna linjer. Ta med en kort textbild, en mörk bild och en enfärgad bakgrund i provspellistan.
Placera provexemplaret i avsedd vinkel och på rätt betraktningsavstånd. Granska under den del av dagen då dagsljus eller takbelysning ger starkast reflexer. Använd samma innehåll och likvärdiga inställningar vid jämförelse och dokumentera hårdvaruskillnader.
- Läsbarhet: kan besökaren urskilja det viktiga budskapet utan att flytta sig för att undvika blänk?
- Jämnhet: finns störande ljusa partier, färgskillnader eller synliga märken över bildytan?
- Bindningskvalitet: syns bubblor, dis, partiklar eller kantfel under avtalade granskningsförhållanden?
- Pekrespons: fungerar de faktiska kontrollerna i mitten, hörnen och vid kanterna med avsett inmatningssätt?
- Repeterbarhet: använder godkänt prov och produktionsenheter samma avtalade material och konstruktion?
Detta är en acceptansgranskning och ersätter inte miljöprovning. Begär underlag för levererad enhet och relevanta förhållanden om projektet har temperatur-, fukt- eller slagkrav. En allmän broschyrtext om bindning är ingen provningsrapport för konfigurationen.
Fråga om reparation innan konstruktionen godkänns
Det transparenta limmet sammanfogar skikten till en enhet. Om glaset senare skadas kan reparationsmetoden skilja sig från en skärm med separat utbytbara delar. Fråga vad som kan göras på plats och vad som kräver verkstad.
Begär beskrivning av ersättningsmodul, serviceprocess och reservdelsupplägg. Klargör även hur bubblor, släpp vid kanter och ändrad klarhet bedöms under garantitiden. Det underlättar offertjämförelser utan gissningar om framtida reparationer.
Vid flera platser, dokumentera godkänd konstruktionsversion tillsammans med skärmmodellen. Spara provbilder och acceptansanteckningar. En ersättare kan passa mekaniskt men se annorlunda ut om ytbehandling eller skärmkonstruktion ändrats.
Vad bör ingå i en skärmförfrågan?
Ange storlek, orientering, montering, betraktningsavstånd och platsbild. Beskriv direkt sol, närliggande fönster och drifttid. Bifoga provinnehåll och ange om skärmen enbart ska visa information eller även ha pekfunktion.
Be sedan leverantören bekräfta lageruppbyggnad, bindningsalternativ, ytbehandling och serviceplan för exakt konfiguration. Håll uppgifterna åtskilda från LCD-ljusstyrka och kapsling så att inget krav försvinner i en allmän beskrivning.
Om pekfunktion ingår behandlar vår guide till kapacitiva och resistiva pekskärmar val av inmatningsteknik. Bindning och pekavkänning är separata beslut; det ena avgör inte det andra.
Vanliga frågor om optisk bindning
Har alla ljusstarka skärmar optisk bindning?
Nej. Bakgrundsbelysning och sammanfogning av frontskikten är separata specifikationer. Be leverantören bekräfta båda för offererad modell och storlek.
Gör optisk bindning skärmen vattentät?
Nej. En borttagen intern luftspalt fastställer inte hela produktens vatten- eller dammskydd. Granska kapsling, installationsvillkor och dokumenterad skyddsklass separat.
Kan jag anta att optisk bindning ingår utifrån en produktsida?
Bara om konfigurationen uttryckligen bekräftar det. För att få en YJCEN-skärm bedömd för din plats kan du skicka platsuppgifter och skärmkrav till vårt team. Be oss bekräfta tillgänglig frontglaskonstruktion och tillval före beställning.
