En LCD-videovägg behöver planeras som ett system. Utöver skärmar och infästning behöver projektet ta hänsyn till innehåll, miljö, signalhantering, serviceåtkomst och tekniska specifikationer.
Bedöm fyra huvudområden: 1) Panelernas viktigaste specifikationer (exempelvis ramar, ljusstyrka, storlek och upplösning); 2) Videoväggens styrenhet (som hanterar signaler och bildlayout); 3) Monteringskonstruktion och serviceåtkomst; samt 4) Det avsedda användningsområdet. Om någon del förbises kan resultatet eller budgeten påverkas. Guiden ger en struktur för att jämföra alternativen och fatta ett välgrundat inköpsbeslut.
Definiera användning och betraktningsavstånd

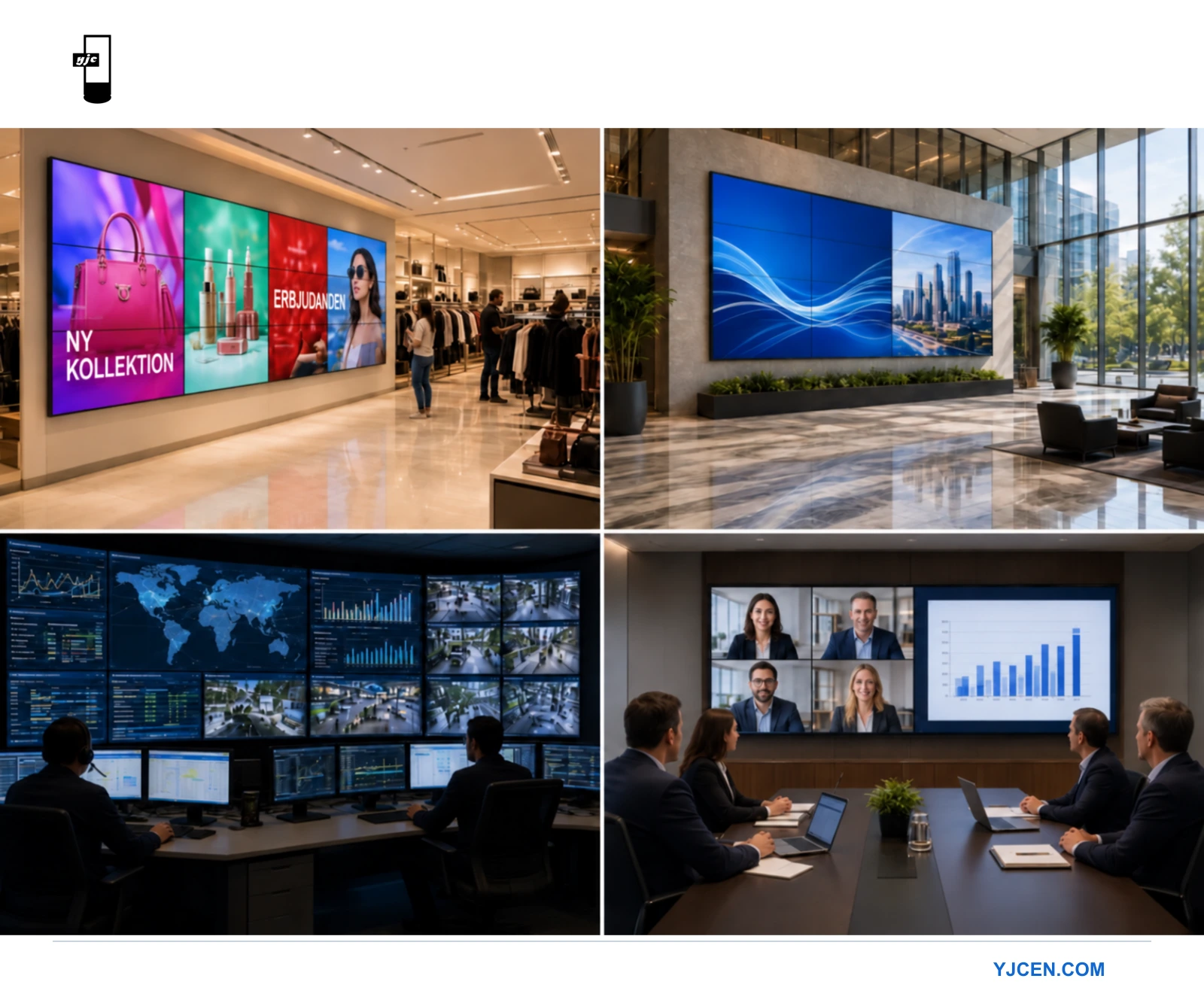

Definiera först var LCD-videoväggen ska installeras och vad den ska användas till. Olika användningsområden kan ställa mycket olika krav.
- Butiker och köpcentrum: Syftet kan vara att presentera varumärke, produkter och kampanjer. Välj ljusstyrka och innehåll efter miljön. Besökarnas rörelse och betraktningsavstånd påverkar hur mycket ramlinjerna märks.
- Företagslobbyer och receptioner: En lobby kan visa välkomstinformation, företagsvideo eller digital konst. Bedöm rambredd, kabeldragning och helhetsintryck tillsammans med läsbarhet och serviceåtkomst.
- Kontrollrum och ledningscentraler: Exempel är trafik-, säkerhets- och datacentraler. Viktigast är tydlig återgivning av kritiska data och de videokällor som ska visas. Om användningen kräver dygnetruntdrift ska hela systemet dimensioneras för det. Bedöm upplösning, tillgänglighet, service och hur ramlinjer påverkar viktig information.
- Konferensrum och hörsalar: Vid presentationer, videomöten och samarbete behöver text och detaljer vara läsbara även längst bak. Bedöm total bildyta, upplösning, reflexer och betraktningsvinklar med representativt innehåll.
Betraktningsavståndet påverkar upplösning och total bildstorlek. Följande formler är endast grova exempel för översiktlig planering, inte garanterade läsbarhetsgränser. Kontrollera textstorlek och detaljkrav på plats:
- Exempel på nedre riktvärde för avstånd i meter ≈ diagonal i tum × 0,0254 × 1,5
- Exempel på övre riktvärde för avstånd i meter ≈ diagonal i tum × 0,0254 × 3
Användning och betraktningsavstånd ger underlag för de följande tekniska valen.
Välj LCD-paneler för videoväggen
Panelerna bildar videoväggens bildyta. Jämför följande specifikationer mot projektets behov.
Rambredd och bildens sammanhang
Ramen omger panelens bildyta. Den sammanlagda rambredden, bezel-to-bezel, omfattar två angränsande ramar och bildar videoväggens mörka linjer. Smalare ramar kan ge ett mer sammanhängande intryck, men ramlinjerna finns fortfarande kvar.
- Smala ramar, 0,88–1,8 mm: Smalare ramar kan minska rutnätets visuella påverkan vid kartor, diagram och sammanhängande video. Kontrollera exakt angiven rambredd, monteringstoleranser och kostnad.
- Rambredd 3,5 mm: Ett alternativ där budget och synliga ramlinjer kan balanseras. Linjernas påverkan beror på innehåll, bildlayout och betraktningsavstånd. Jämför ett representativt prov innan beslut.
Att tänka på: Om innehållet sträcker sig över flera paneler, exempelvis kartor eller diagram, bör smalare ramar jämföras. För separat innehåll på varje panel kan 3,5 mm vara ett praktiskt alternativ. Bedöm skillnaden från det verkliga betraktningsavståndet.
Jämförelse av sammanlagda rambredder på 0,88, 1,8 och 3,5 mm mellan LCD-paneler. En världskarta illustrerar hur ramlinjerna påverkar den sammanhängande bilden.
Jämför rambredder för LCD-videoväggar.
Ljusstyrka och kontrast i omgivande ljus
Ljusstyrkan, mätt i nits, påverkar skärmens synlighet i omgivande ljus.
- Ljusstyrka omkring 500 nits: Kan vara lämpligt inomhus med kontrollerat ljus, exempelvis i konferensrum, kontor eller butiksytor utan direkt solljus. Verifiera läsbarheten i den avsedda miljön.
- Högre ljusstyrka, exempelvis 700 nits eller mer: Ljusa lobbyer, terminaler och fönsternära placeringar kan kräva högre ljusstyrka. Bedöm direkt solljus, reflexer och läsbarhet på plats. Ett generellt nitvärde garanterar inte lämplighet.
Kontrastförhållande påverkar skillnaden mellan ljusa och mörka bildpartier. Jämför panelernas specificerade kontrast med hänsyn till mätmetod och omgivningsljus. Ett enskilt kontrastvärde avgör inte hela bildkvaliteten.
Storlek och upplösning
- Storlek: Exempel på panelstorlekar är 46, 49 och 55 tum. Tillgängliga storlekar måste bekräftas för det aktuella sortimentet. Valet beror på väggyta och budget. Större paneler kan minska antalet skärmar och ramlinjer för en viss total bildyta.
- Upplösning: Full HD, 1 920 × 1 080 pixlar, är ett vanligt panelalternativ. Kontrollera den valda panelens faktiska upplösning och skilj mellan
- panelupplösning och hela videoväggens upplösning. Fyra Full HD-paneler i en 2 × 2-videovägg ger exempelvis en total bildyta på 3 840 × 2 160 pixlar, motsvarande 4K UHD. Bekräfta att styrenhet och innehållskälla kan leverera den avsedda totala upplösningen.
Drifttid och tillförlitlighet
En viktig jämförelsepunkt mellan en professionell videoväggsskärm och en konsument-TV är den specificerade dagliga drifttiden.
- Drift 16/7: Kan vara relevant för verksamheter som butiker eller kontor med upp till 16 timmars drift per dygn, förutsatt att modellens övriga driftvillkor uppfylls.
- Drift 24/7: För drift dygnet runt, exempelvis i kontrollrum eller trafikmiljöer, behövs en modell som uttryckligen är specificerad för 24/7 under de avsedda förhållandena. Kontrollera även kylning, service och garantivillkor.
Videoväggsstyrenhetens roll
Styrenheten tar emot en eller flera innehållskällor, bearbetar signalerna och fördelar bilden till videoväggens skärmar. Kraven beror på antal källor, upplösning och önskade layouter.
- Dedikerade hårdvarustyrenheter: Dedikerade hårdvarustyrenheter kan ha flera in- och utgångar för en gemensam bild eller flera källor. Kontrollera upplösning, källformat, antal samtidiga bilder och fördröjning. För kamerabilder behöver hela signalvägen verifieras.
- PC-baserade styrenheter: En PC-baserad lösning använder lämpliga grafikkort och videoväggsprogramvara. Den kan stödja flyttbara och överlappande innehållsfönster när programvara och hårdvara medger det. Kontrollera källor, total upplösning, samtidiga flöden och administration.
Valet beror på innehåll och källor. En gemensam helskärmsvideo kan i vissa system hanteras med stödd seriekoppling eller en enklare styrenhet. Flera samtidiga källor och fria layouter kräver en styrenhet med motsvarande funktioner. Det kan vara en dedikerad hårdvaru- eller PC-baserad lösning; bekräfta stödet genom ett konkret systemförslag.
Jämför videoväggsstyrenhetens ingångar och bildlayouter.
Montering och serviceåtkomst
En professionell installation måste ta hänsyn till säkerhet och framtida underhåll, utöver utseendet.
- Fasta fästen: Fasta fästen kan ge en enkel och kostnadseffektiv montering nära väggen. Åtkomst till baksida, kablar och enskilda paneler måste planeras eftersom serviceutrymmet kan vara begränsat.
- Utdragbara servicefästen: Utdragbara fästen kan ge åtkomst till enskilda skärmar för service eller byte. Bekräfta att fästet är kompatibelt med panel, vikt och väggkonstruktion samt att det finns nödvändigt rörelseutrymme.
- Andra konstruktioner: Golvstativ, flyttbara ställningar och takfästen kan vara alternativ beroende på produkt, belastning och utrymme. Bekräfta konstruktion och infästning för projektet.
Säkerställ dessutom att tillräcklig ventilation ingår i installationsplaneringen. LCD-videoväggar alstrar värme och luftflödet måste följa produktens anvisningar för drift och service.
Budget och total ägandekostnad, TCO
Budgeten behöver omfatta mer än skärmarna. Den totala ägandekostnaden (TCO) för ett komplett videoväggsprojekt omfattar:
- Hårdvara: Paneler, styrenhet, monteringsfästen och kablar.
- Programvara: Licenser för ett innehållshanteringssystem, CMS, om det behövs.
- Installation: Arbete för ett kvalificerat installationsteam, inklusive infästning, inriktning och kalibrering. Omfattningen beror på plats och system.
- Drift: Främst elförbrukning. Jämför förbrukning vid relevant ljusstyrka och drifttid.
- Underhåll: Granska garantiperiod, servicevillkor och leverantörens support. Bekräfta ansvar, reservdelar och serviceförfarande för den avsedda destinationen.
Ta med alla dessa delar redan i projektbudgeten i stället för att enbart jämföra panelernas styckpris.
Planera hela systemintegrationen
Valet av LCD-videovägg börjar med verksamhetens behov. Jämför rambredd, ljusstyrka, styrenhet och montering mot dessa krav och bedöm även service och totalkostnad. Den lämpligaste lösningen är den som passar innehåll, plats, budget och avsedd drift.
