Kylsystemet i en utomhusskärm leder bort värme från skärmen och kapslingen. Värmen kommer från bakgrundsbelysning, nätaggregat och annan elektronik. Solljus kan tillföra ytterligare värmebelastning.
Lämplig kylmetod beror på skärm, kapsling och installationsplats. Vanliga alternativ är fläktkylning, kylaggregat och luft/luft-värmeväxlare. Ingen metod är bäst för alla utomhusskärmar.
Guiden förklarar alternativen och vilka kontroller som bör diskuteras med leverantören. Det är allmän vägledning, inte en specifikation för varje YJCEN-produkt. Bekräfta alltid den valda modellens kylmetod och driftgränser.

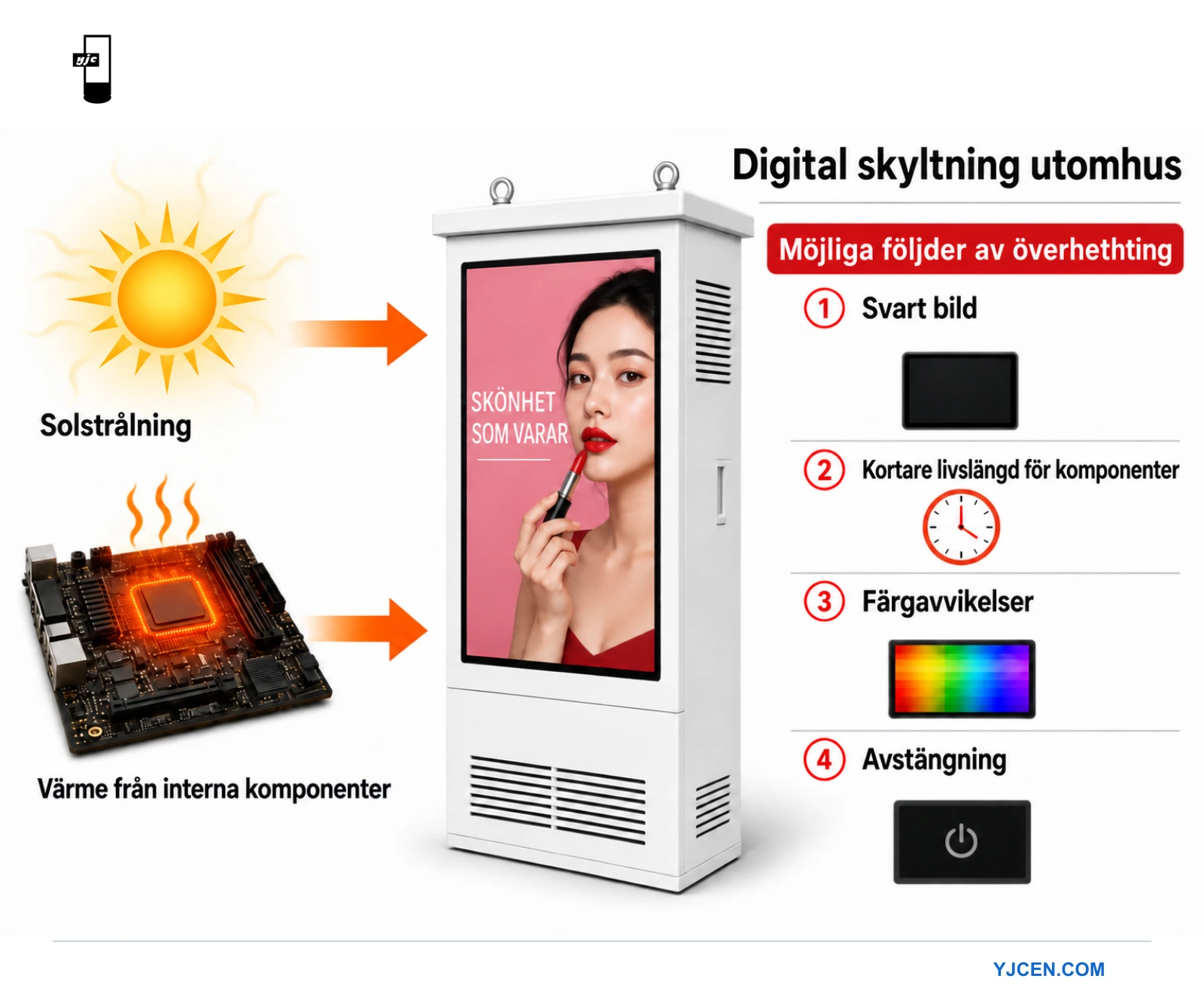

Varför utomhusskärmar blir varma
Solljus värmer exponerade ytor och kan höja temperaturen inne i skärmen. Effekten varierar med tid på dagen, skugga, skärmplacering och kapslingskonstruktion. Det finns ingen temperaturökning som gäller alla utomhusskyltar.
Skärmen alstrar också värme under drift. LED-bakgrundsbelysning, mediespelare och nätaggregat bidrar alla. Kylkonstruktionen måste ta hänsyn till denna interna belastning och förhållandena på platsen.
Luftflödet är också viktigt. En blockerad ventilationsöppning, ett smutsigt filter eller en trasig fläkt kan försämra värmeavledningen. Närliggande väggar eller ett skydd kan också hindra den avsedda luftvägen. Kontrollera installationsavstånden i produktens manual.
Tecken på ett möjligt värmeproblem
För hög värme kan påverka bilden eller få skärmen att stanna. Möjliga symptom är mörka partier, färgförändringar, sänkt ljusstyrka och avstängningar. Dessa symptom bevisar inte att orsaken är överhettning.
En svart skärm kan också bero på fel i strömförsörjning, signal, spelare eller programvara. Dokumentera när felet uppstår och eventuella temperaturvarningar. Be leverantören granska underlaget innan delar byts ut.
Återkommande temperaturlarm måste undersökas även om skärmen senare fungerar normalt. Utgå inte från att en omstart har löst orsaken. Kontrollera kylsystem och driftförhållanden enligt godkänd serviceprocedur.

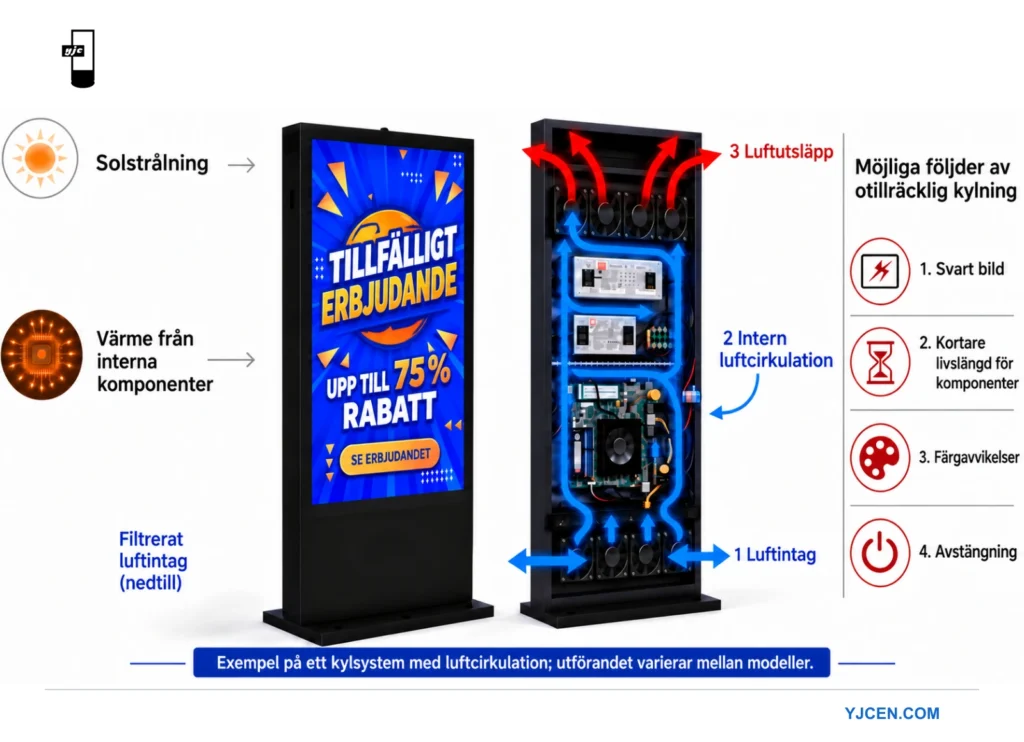

Illustrationen visar en möjlig luftflödeslösning. Antal fläktar, ventilationsöppningarnas placering och skyddsfunktioner varierar mellan modeller. Den ska inte användas som installationsritning eller bevis på en produkts kylkapacitet.
Jämför de vanligaste kylmetoderna
Börja med två frågor: hur mycket värme måste lämna kapslingen, och vart kan den ta vägen? Svaren hjälper till att begränsa alternativen. Leverantören måste sedan kontrollera hela skärmen under avsedda driftförhållanden.
Fläktkylning
Fläktar flyttar luft längs en planerad väg. I en ventilerad konstruktion kommer uteluft in i kapslingen och för bort värme. Filter kan begränsa dammet som följer med genom intaget.
Fläktar kan också cirkulera luft i ett slutet utrymme. Därför visar ordet ”fläktkylning” inte om uteluft når elektroniken. Be om en beskrivning av luftflödet i den aktuella produkten.
Ett system som enbart använder omgivningsluft kan inte kyla kapslingen till en temperatur under luftens temperatur. Lämpligheten beror på tillgänglig temperaturskillnad, luftflöde och värmebelastning. Använd inte 35 °C som en generell gräns vid val av alla fläktkylda skärmar.
Fråga följande innan du väljer en ventilerad modell:
- Var kommer luften in i och ut ur kapslingen?
- Vilka filter är monterade och hur underhålls de?
- Vilket fritt utrymme krävs kring varje ventilationsöppning?
- Vilket drifttemperaturområde är specificerat?
- Gäller specifikationen vid avsedd ljusstyrka och solexponering?
Kylaggregat
Ett kylaggregat för kapslingar använder en köldmediekrets för att leda bort värme. Det kan ge kylning när den nödvändiga innertemperaturen är lägre än uteluftens temperatur. Kapacitet och driftgränser måste ändå beaktas.
En kapsling med kylaggregat har normalt separata inre och yttre luftkretsar. Det bekräftar inte i sig hela skärmens motståndskraft mot regn, damm eller salt. Kontrollera dessa specifikationer separat.
Kylaggregat är ett alternativ vid krävande temperaturförhållanden. Det behövs inte automatiskt i alla varma länder eller solutsatta installationer. Valet ska utgå från produktens värmebelastning och verifierade gränsvärden.
Fråga leverantören om kylkapacitet, effektbehov och serviceåtkomst. Bekräfta hur kondensvatten hanteras där det är aktuellt. Installationen måste ge kylaggregatets utsida utrymme att avge värme.
Luft/luft-värmeväxlare
En luft/luft-värmeväxlare överför värme mellan separata inre och yttre luftkretsar. Värmen kan lämna kapslingen utan att luftströmmarna avsiktligt blandas.
Metoden använder svalare uteluft för att föra bort värme från kapslingen. Effekten beror på temperaturskillnaden. Den kan inte på egen hand kyla under omgivningstemperaturen.
Begreppet ”värmeväxlare” omfattar flera konstruktioner. Här avses ett luft/luft-system. Tillämpa inte dessa begränsningar på alla vätskekylda system eller köldmediesystem med värmeväxlare.
Fråga efter specificerad värmeöverföringskapacitet och nödvändiga fria utrymmen för luftflödet. Bekräfta hela kapslingens miljöskydd och servicebehov. En sluten luftkrets är användbar men undanröjer inte behovet av inspektion.
För den grundläggande skillnaden mellan kylning med omgivningsluft och kylning med köldmediekrets, se Rittals översikt över klimatisering av kapslingar. Detta är en allmän teknisk referens och visar inte att en viss YJCEN-modell innehåller dessa komponenter.
Temperaturstyrning och skydd
Kylutrustningen kan samverka med givare och ett styrkort. Tillgängliga funktioner beror på modellen. Utgå inte från att alla utomhusskärmar har varvtalsstyrda fläktar, fjärrlarm eller automatisk omstart.
Temperaturövervakning
Givare kan mäta temperaturen på utvalda ställen inne i skärmen. Ett värde nära nätaggregatet kan skilja sig från ett värde nära panelen. Fråga vilka mätvärden som finns och vad de representerar.
Behåll tillverkarens styrinställningar om inte en godkänd serviceprocedur anger något annat. Att ändra en gräns för att tysta ett larm kan lämna grundfelet olöst.
Dimning och avstängning
Vissa skärmar sänker bakgrundsbelysningen eller stängs av när en temperaturgräns nås. Det är skyddsåtgärder som inte ersätter tillräcklig kylning.
Bekräfta larmgränser, avstängningsbeteende och omstartsprocedur för den valda enheten. Förvänta dig automatisk omstart endast om leverantören dokumenterar funktionen. Upprepade avstängningar bör leda till en servicekontroll.
Kondenshantering
Fukthantering är en annan del av kapslingskonstruktionen. Beroende på produkten kan den omfatta värmeelement, dränering eller andra åtgärder. Utgå inte från att ett värmeelement eller kylaggregat garanterar att kondens inte bildas.
Fråga om tillåtet luftfuktighetsintervall och eventuella krav på icke-kondenserande förhållanden. Följ manualen när kapslingen öppnas eller servas, särskilt efter regn eller stora temperaturförändringar.
Så väljer du kylning för platsen
Ge leverantören en platsbeskrivning innan skärmen väljs. Ett landsnamn eller en genomsnittlig sommartemperatur räcker inte. Ta med de varmaste förväntade förhållandena och hur skärmen ska installeras.
Temperatur och solexponering
Dokumentera förväntat utomhustemperaturintervall och antal timmar i direkt sol. Ta med bilder av platsen och närliggande konstruktioner. Skuggan kan förändras under dagen och mellan årstiderna.
Utgå inte från att en nordvänd placering alltid är skuggad. Lokal geografi och solens bana spelar roll. Be leverantören bedöma den faktiska platsen och monteringsvinkeln.
Damm, regn och kustmiljö
Beskriv dammkällor, vägstänk och eventuell saltexponering. Fråga hur kapsling och kylsystem hanterar varje förhållande. Ett filter behöver en serviceplan anpassad till platsen.
En IP-klass anger kapslingens skydd vid definierade provningar. Den anger inte kylkapacitet och bevisar inte lämplighet för alla kustmiljöer. Bekräfta miljöskydd och termisk prestanda som separata krav.
Ljusstyrka och driftschema
Ange avsedd ljusstyrkeinställning och daglig drifttid. Fråga om det angivna temperaturintervallet gäller under dessa förhållanden. En specifikation utan provningsförhållanden är svår att jämföra.
Om skärmen ska köras kontinuerligt måste denna drifttid bekräftas för hela produkten. Dra inte slutsatsen att den klarar dygnetruntdrift enbart utifrån kylmetoden. Planerat underhåll och serviceåtkomst måste också beaktas.
Installationsutrymme och elförsörjning
Kontrollera de fria utrymmena kring luftintag, luftutlopp och serviceluckor. Undvik skydd eller inklädnader som blockerar dem. En specialbyggd inramning bör granskas tillsammans med leverantören före installation.
Bekräfta skärmens effekt- och strömförsörjningskrav, inklusive kylutrustningen. Låt behörig personal utföra elarbeten enligt produktanvisningarna och lokala krav.
Kylningen bör bedömas tillsammans med läsbarhet och miljöskydd. För en bredare utrustningsjämförelse, se vår guide för val av digital skyltning utomhus.
Kontroller före överlämning
Kontrollera den installerade skärmen enligt leverantörens driftsättningsprocedur. Dokumentera modell, kylalternativ och styrinställningar. Följande frågor kan strukturera kontrollen:
- Är den installerade kylkonfigurationen den som beställdes?
- Är luftvägarna fria och serviceluckorna åtkomliga?
- Är filter, skydd och tätningar monterade enligt anvisningarna?
- Finns temperaturavläsningar och varningar enligt specifikationen?
- Stämmer driftschemat med projektkraven?
- Har leverantören förklarat hur enheten reagerar vid ett temperaturlarm?
- Finns manual, servicekontakt och underhållsplan tillgängliga?
Ett kort inomhustest visar inte hur produkten fungerar under en varm utomhussäsong. Kom överens om acceptansvillkor som passar platsen. Spara eventuella testresultat i projektdokumentationen.
Underhåll och felsökning
Utgå från underhållsintervallet i manualen. En dammig plats kan kräva tätare inspektioner. Fråga leverantören innan filter, rengöringsmetoder eller serviceinställningar ändras.
Håll ventilationsöppningar fria från löv och annat skräp. Ordna inspektion av filter, fläktar och tätningar enligt anvisningarna. Använd inte vatten eller kemikalier på kyldelar om manualen inte tillåter metoden.
Om en temperaturvarning visas, dokumentera tidpunkt, väder och skärmens beteende. Notera om skärmen stod i direkt sol och om varningen återkommer. Uppgifterna hjälper serviceteamet att jämföra felet med förhållandena på platsen.
Koppla inte förbi skyddsfunktioner, tvinga inte fram upprepade omstarter och öppna inte en spänningssatt kapsling. Följ den dokumenterade avstängnings- och serviceproceduren. Kylfel och elarbeten ska hanteras av behörig personal.
Frågor före beställning
Behöver alla utomhusskärmar ett kylaggregat?
Nej. Fläktkylning, kylaggregat och värmeväxlare fyller olika behov. Be leverantören bekräfta den valda konstruktionen mot värmebelastning, driftområde och installationsförhållanden.
Innebär fläktkylning att uteluft kommer in i kapslingen?
Inte nödvändigtvis. Fläktar kan flytta uteluft eller cirkulera luft i ett utrymme. Begär den faktiska luftflödeslösningen i stället för att enbart utgå från kylningens beteckning.
Beror en mörk skärm alltid på värme?
Nej. Fel i strömförsörjning, signal och spelare kan också ge en svart skärm. Temperaturhistorik och felmeddelanden kan hjälpa serviceteamet att identifiera orsaken.
Bekräftar en IP-klass den termiska prestandan?
Nej. Begär uppgifter om drifttemperaturområde och kylning utöver kapslingsklass. De beskriver olika delar av produktvalet.
Diskutera kraven för er utomhusskärm
Utforska YJCEN:s utomhusskärmar med IP66 när ni planerar en utomhusinstallation. Beskriv platsens temperaturintervall, solexponering, dammförhållanden, ljusstyrkebehov och driftschema.
Be YJCEN bekräfta kylmetod och specifikationer för den föreslagna modellen. Utgå från den bekräftade konfigurationen, inte från en allmän beteckning på kylningen eller ett löfte om underhållsfri drift.
