Två Digital utomhusskyltning IP66 kan ha samma skärmstorlek, upplösning och specificerade ljusstyrka på 3 000 nits och ändå vara lämpade för olika platser.
För att välja rätt skärm behöver två frågor besvaras tillsammans: Kan människor läsa innehållet, och kan utrustningen fungera som avsett på platsen?
Hög ljusstyrka visar inte att skärmen tål regn och damm. En skyddande kapsling visar inte i sig att LCD-panelen klarar långvarig värme- och solexponering.
Börja med att identifiera de förhållanden skärmen måste tåla. Uteslut konfigurationer som inte uppfyller kraven och jämför sedan de återstående alternativen. Ett bättre värde på ett område kan inte kompensera för att ett krav på ett annat område inte uppfylls.
Guiden gäller digital skyltning med LCD-skärmar utomhus, bland annat reklamskärmar, menytavlor för drive-thru och skärmar för publik information.
Snabbguide: välj i denna ordning
Följ dessa steg för att jämföra skärmar för din plats.
- Definiera platsförhållandena: Kartlägg direkt solljus, regnexponering, lokala temperaturer och publikens betraktningsposition.
- Kontrollera lämpligheten för miljön: Granska skydd mot inträngning, drifttemperatur, materialbeständighet och slagtålighet.
- Kontrollera läsbarheten: Bedöm ljusstyrka, reflexer, textstorlek och betraktningsvinklar tillsammans.
- Jämför kompletta konfigurationer: Klargör vad offerten omfattar, från skyddsglas och monteringsutrustning till mediespelare och anslutningar.
- Kom överens om acceptanskriterier: Specificera innehåll, betraktningspositioner och driftförhållanden som den färdiga installationen måste klara.
1. Definiera vad ”utomhus” innebär på installationsplatsen
En oskyddad skärm vid en väg, en menytavla under tak och en skärm bakom ett skyltfönster utsätts för olika förhållanden. De bör inte automatiskt få samma specifikation.
| Installationsförhållande | Prioriterade bedömningspunkter | Vanligt förbiseende |
|---|---|---|
| Helt utsatt för sol och regn | Skydd mot inträngning, läsbarhet i solljus och termisk prestanda | Skärmens framsida är skyddad, men anslutningar på baksidan eller kabelgenomföringar är fortfarande exponerade |
| Under tak med öppna sidor | Snett infallande solljus, slagregn och betraktningsposition | Skugga mitt på dagen antas innebära skugga hela dagen |
| Bakom skyltfönsterglas med bildytan mot gatan | Fönsterreflexer, solvärme och läsbarhet genom glas | En ljusstark skyltfönsterskärm antas vara lämplig för oskyddad utomhusinstallation |
| Inom räckhåll för fotgängare eller nära ett körfält | Stötskydd, säker montering och tydlig informationsvisning | Skärmens utseende får större uppmärksamhet än kontaktrisker och installationsbegränsningar |

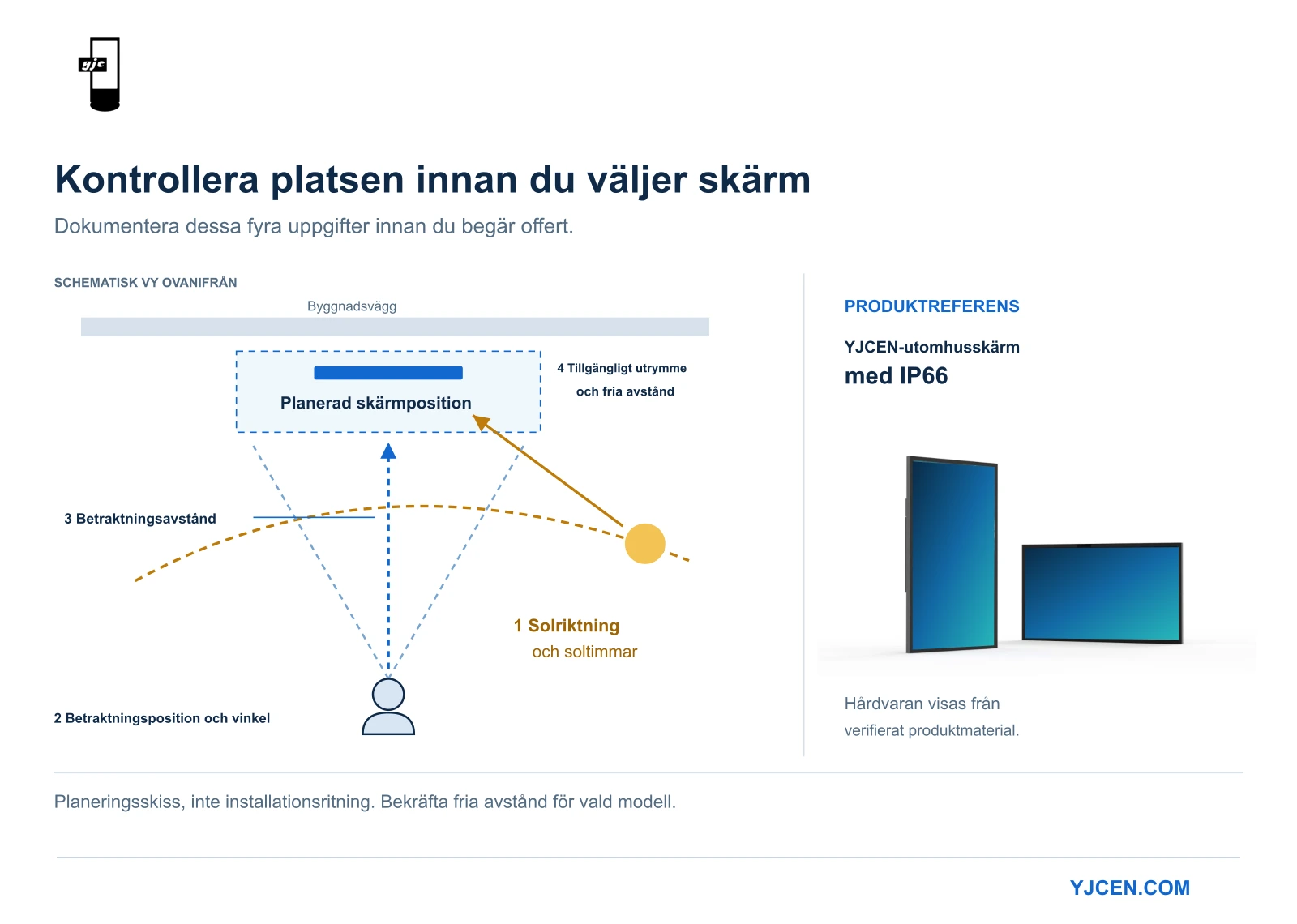

Ta fram ett platsfoto, skärmens planerade riktning, ungefärligt antal timmar med direkt solljus, lokala temperaturextremer, betraktningsavstånd och innehållsprov innan du begär offert.
Dessa uppgifter klargör vilka egenskaper som är nödvändiga och hjälper dig att undvika att betala för funktioner som platsen inte behöver.
2. Välj tillräcklig ljusstyrka och bedöm reflexer
Nit är en enhet för luminans: en nit motsvarar en candela per kvadratmeter, eller cd/m². Enheten beskriver skärmytans ljusstyrka och är inte ett direkt mått på det solljus som träffar ytan.
På ljusa utomhusplatser, även i direkt solljus, välj ljusstyrka tillsammans med glas, betraktningsvinkel och innehåll. En konfiguration med 3 000 nits ger en användbar utgångspunkt för jämförelsen.
Reflexer påverkar också resultatet.
När omgivningsljus reflekteras i skärmytan ser mörka partier ljusare ut. Det minskar den synliga skillnaden mellan texten och bakgrunden. Högre ljusstyrka kan hjälpa, men ersätter inte effektiv reflexhantering.
Välj skärmens placering i ett skyltfönster mot gatan utifrån fotgängarens betraktningsvinkel. Kombinera ljusstyrka för dagsljus med reflexhantering och större text med hög kontrast, så att öppettider, priser och vägbeskrivningar blir lättare att läsa.
I sin genomgång av läsbarhet i sol- och dagsljus, publicerad via NIST, undersöker Edward F. Kelley skärmars prestanda utifrån reflekterat ljus och kontrast i omgivningsljus. Det förklarar varför ljusstyrka och kontrast uppmätt i mörker inte räcker för att beskriva läsbarheten utomhus.
Bedöm tre faktorer tillsammans:
- Ljusstyrka: Kan skärmen ge tillräcklig ljusstyrka för platsen?
- Reflexer: Ger skyddsglaset störande bländning eller speglande reflexer?
- Innehåll: Är viktig text och viktiga symboler tillräckligt stora och tydliga för att kunna läsas?
En reklambild med stor rubrik är lättare att läsa än en meny med många rätter och priser. Samma skärm kan fungera olika bra för dessa två uppgifter.
Kontrollera även automatisk ljusstyrkejustering om skärmen används efter mörkrets inbrott. Hög ljusstyrka dagtid bör kombineras med behaglig visning nattetid.
Beslutsregel: Om innehållet är svårt att läsa, avgör om orsaken är för låg ljusstyrka, reflexer eller innehållets layout innan du väljer åtgärd. Fler nits löser inte alla läsbarhetsproblem.
3. Se IP66 som skydd mot inträngning, inte som ett heltäckande godkännande för utomhusbruk
IP-klassificeringssystemet definieras i IEC 60529, Degrees of Protection Provided by Enclosures.
För IP66 gäller:
- Den första siffran 6 anger dammtätt skydd.
- Den andra siffran 6 anger skydd mot kraftiga vattenstrålar under specificerade provningsförhållanden.
Denna tolkning förklaras även i BAPI:s tekniska guide till IEC:s kapslingsklasser.
IP66 är relevant vid val av skärm som utsätts för luftburet damm och regn. Klassningen fastställer inte lämplighet för nedsänkning, höga temperaturer, saltkorrosion eller mekaniska stötar.
Kontrollera vad klassningen omfattar. En specifikation som bara gäller skärmens framsida innebär inte motsvarande skydd för baksidan, anslutningarna och hela kapslingen.
Installationen spelar också roll. Kabelgenomföringar, serviceluckor och kontakter måste bevara det avsedda skyddet. Ej godkända öppningar eller dåligt tätade anslutningar kan försämra en annars lämplig kapsling.
Beslutsregel: För en oskyddad installation ska skyddet jämföras för hela skärmen med anslutningar på plats. Bedöm salt, stående vatten och ovanliga rengöringsförhållanden separat i stället för att anta att IP66 täcker dem. För en jämförelse av kapslingsklasser, se IP65, IP66 och IP67 för utomhusskyltning.
4. Bedöm värmetåligheten hos hela skärmen
En utomhusskärm tillförs värme från två håll: komponenterna under drift och solstrålningen.
Omgivande luft har därför en annan temperatur än solbelyst skyddsglas, LCD-panelen eller interna komponenter.
Ett angivet drifttemperaturområde är användbart, men villkoren är avgörande. I LG:s officiella specifikationer för 55XE3P-B anges olika övre drifttemperaturer med och utan direkt solljus. Det visar varför ett temperaturvärde behöver läsas tillsammans med villkoren för exponeringen.
En fullständig termisk bedömning omfattar:
- LCD-panel: Lämplighet för förväntad temperatur- och solexponering.
- Optiska material: Värmetålighet hos filmer, diffusormaterial och lim.
- Kapsling och tätningar: Lämplighet för långvarig utomhusexponering och temperaturväxlingar.
- Termisk konstruktion: Hur värme leds bort från skärmens interna komponenter.
- Installationsutförande: Om en vägg, dekorativ inramning eller extra kapsling begränsar värmeavledningen.
Svarta fläckar som skymmer en meny är ett driftproblem, inte ett layoutproblem. Vid direkt solljus ska panelens tålighet mot höga temperaturer och värmeavledningen ingå i urvalskriterierna tillsammans med ljusstyrkan.
Välj LCD, optiska skikt och kylning som ett sammanhängande termiskt system. YJCEN:s IP66-serie kombinerar 3 000 nits ljusstyrka med ett angivet omgivningstemperaturområde vid drift på −45°C till +65°C med rätt termisk konfiguration. Anpassa konfigurationen till platsen och håll värmeavledningens väg fri, även bakom en väggmonterad skärm.
Beslutsregel: Kontrollera prestanda under förhållanden som motsvarar projektet på varma, solutsatta platser, inklusive om överhettningsskyddet sänker ljusstyrkan. Skilj kontinuerlig drift från start efter ett längre driftstopp på kalla platser. För kylalternativen bakom detta val, se Kylning av utomhusskärmar: fläkt, AC och passiv.

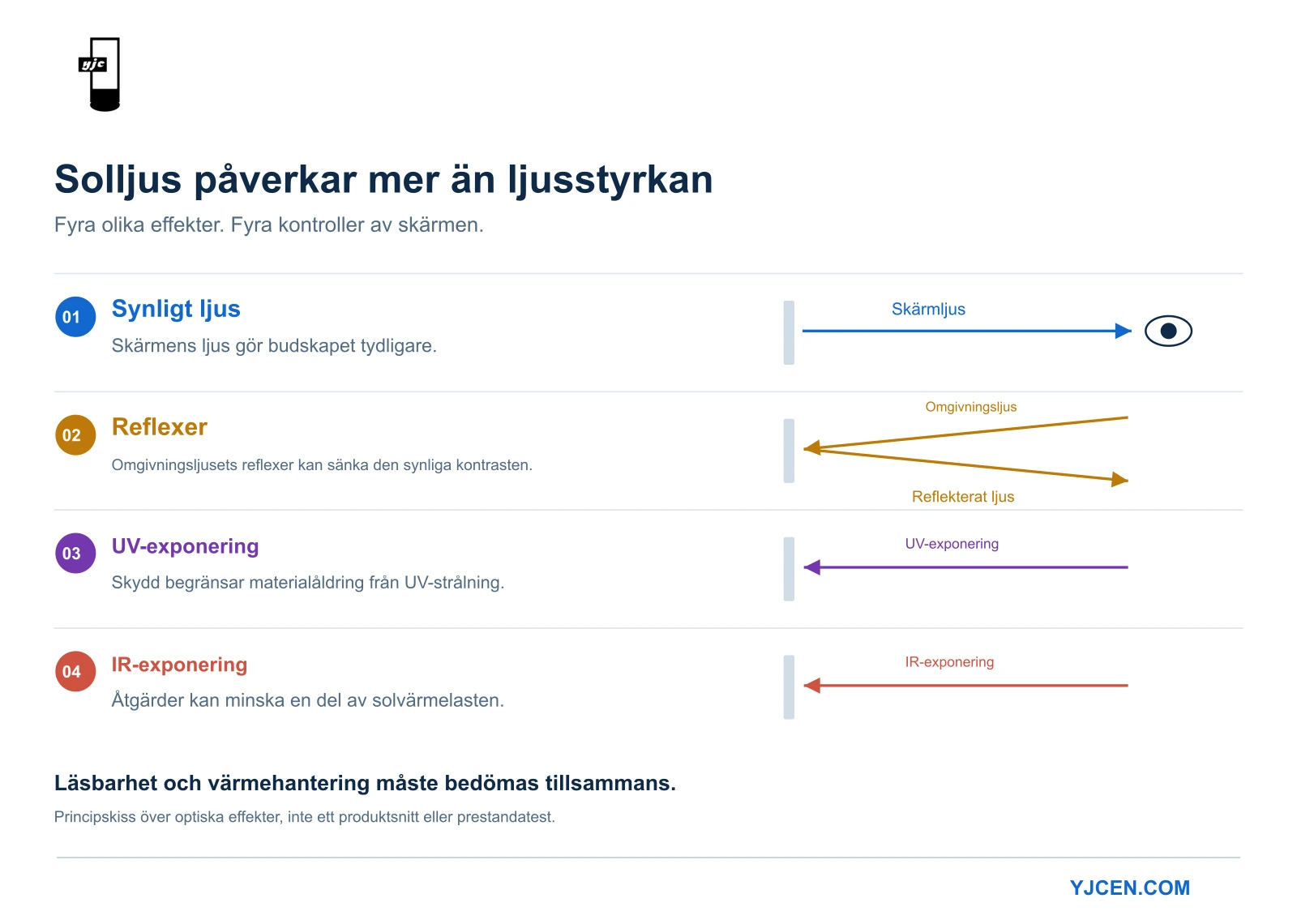

5. Förstå skillnaderna mellan UV-skydd, IR-skydd och reflexhantering
”Skydd mot solljus” kan avse flera olika funktioner. En förståelse för varje funktion gör produktjämförelser mer användbara.
| Egenskap | Huvudsyfte | Vad det inte fastställer |
|---|---|---|
| UV-skydd | Minskar UV-exponering som påverkar känsliga material | Effektiv avvisning av värme i sig |
| Begränsning av IR-strålning | Minskar en del av den inkommande solvärmelasten | Avvisning av all solvärme eller ersättning för temperaturreglering |
| Antibländnings- eller antireflexbehandling | Minskar reflexernas inverkan på läsbarheten | Tillräcklig ljusstyrka eller tålighet vid höga temperaturer |
Exempelvis beskriver 3M:s dokumentation för Prestige-serien UV-skydd och avvisning av infraröd strålning separat och anger mätförutsättningarna för IR-prestandan. Den skillnaden är användbar när leverantörers påståenden jämförs.
En hög procentuell UV-blockering innebär inte att samma andel av den totala solvärmen avvisas. På samma sätt måste värden för avvisning av infraröd strålning ange våglängdsområde och mätförutsättningar för att kunna jämföras på ett meningsfullt sätt.
Bedöm hur åtgärderna fungerar i skärmens färdiga optiska konstruktion. Skärmen behöver fortfarande tydlig bildåtergivning, lämplig genomsläpplighet för synligt ljus och effektiv värmeavledning.
Om en offert bara anger ”UV + IR” beskriver det en skyddsprincip, men ger inte tillräcklig information för att jämföra två produkters prestanda.
Beslutsregel: På platser med långvarig solexponering ska UV- och IR-skydd bedömas tillsammans med värmetåliga material och den termiska konstruktionen. Ett enskilt procentvärde för avvisad strålning får inte ersätta en fullständig termisk bedömning.
6. Anpassa stötskyddet till installationen
En skärm som kan träffas av fotgängare, bagage eller kundvagnar utsätts för andra kontaktrisker än en högt monterad skärm.
Skydd mot mekaniska stötar klassificeras enligt IK-systemet i IEC 62262. Det avser ett annat skyddsbehov än IP-klassens skydd mot inträngning.
När en specifikation anger en IK-klass, kontrollera om den gäller:
- Skyddsglaset.
- Kapslingen.
- Den kompletta enheten.
Om dokumentationen anger skyddsglas med IK10 ska det beskrivas så. Utvidga inte automatiskt klassningen till utrustningens alla delar.
Glasets tjocklek ersätter inte heller en slagklassning, och en slagklassning ersätter inte säker montering.
Beslutsregel: För installationer som allmänheten kan komma åt bör frontskydd och säker infästning bedömas först. Överväg därefter monteringshöjd eller ytterligare fysiskt skydd där det behövs. Slagtålighet innebär inte att skärmen är okrossbar.
Vägvisning utomhus: gemensamma anvisningar eller egen rutt?
För gemensamma anvisningar kan en skärm utan touch visa pilar, destinationer och karta för alla som närmar sig. En touchkiosk passar besökare som söker en destination eller en egen rutt. Placera den bredvid huvudgången så att besökare kan stanna utan att hindra andra. Kartprogram, uppdateringar och offlinefunktion ska planeras tillsammans med hårdvaran.
För planering av sockel, kabelgenomföringar och serviceutrymme, se Digital utomhuspelare: installation och CAD-guide.
7. Jämför offerter på samma grund
En jämförelse som bara omfattar skärmstorlek, ljusstyrka och pris kan dölja viktiga skillnader.
Använd jämförbara förutsättningar när du utvärderar aktuella produkter:
| Jämförelsepunkt | Vad som bör vara jämförbart |
|---|---|
| Ljusstyrka | Mätförutsättningar och den färdiga konfiguration som offerten avser |
| Läsbarhet i solljus | Innehåll, betraktningsavstånd, vinkel och ljusförhållanden |
| IP-skydd | Hel kapsling jämfört med delvis skydd, inklusive anslutna kabelgenomföringar |
| Temperaturområde | Drift- respektive lagringsförhållanden och om värdena gäller i direkt solljus |
| UV- och IR-skydd | Mätförutsättningar och vilka komponenter eller skikt som omfattas |
| IK-skydd | Glas, kapsling eller komplett enhet |
| Monteringsutrustning | Stativ, socklar, tätningskomponenter och monteringstillbehör som ingår |
| Uppspelning och anslutningar | Spelare, programlicenser och nätverksmoduler som standard respektive tillval |
Identifiera först vilka förslag som uppfyller de grundläggande kraven. Jämför sedan priserna för dessa konfigurationer.
En billigare skärm med enbart frontskydd bör exempelvis inte utan vidare bedömning likställas med en komplett konfiguration för oskyddad utomhusplacering.
Omvänt ger en högre specifikation inte automatiskt bättre värde när platsen inte kräver den. För att omsätta dessa val i ett jämförbart offertunderlag, se Köpa LCD-skärm för utomhusbruk: offertunderlag.
Ett verkligt projekt: utomhusprestanda anpassad till menyinnehåll och tillgängligt utrymme
I YJCEN:s projekt med dubbla menyskärmar för en europeisk restaurangs drive-thru planerade kunden skärmutrustning för en ny restaurang.
Valet behövde rymma meny- och kampanjinnehåll, passa ytan intill drive-thru-körfältet och fungera i kundens övergripande plan med separata gång- och körvägar.
Den valda konfigurationen bestod av två fristående enheter med dubbla skärmar, vardera med två stående 55-tumsskärmar, totalt fyra skärmar, med 3 000 nits ljusstyrka och IP66-skydd.
Projektet förenar tre praktiska urvalsbeslut:
- Miljön styr utrustningskraven. Ljusstyrka och skydd mot inträngning måste passa placeringen intill körfältet.
- Innehållet styr skärmkonfigurationen. Menykategorier, priser och kampanjer påverkar hur stor bildyta som behövs.
- Platsen begränsar utformningen. Fler skärmar ökar utrustningens totala bredd, som måste rymmas inom installationsytan.
För ett liknande projekt bör den planerade menyn ligga till grund för den bildyta som behövs. Bedöm därefter konfigurationer med en eller flera skärmar utifrån tillgängligt utrymme och betraktningsförhållanden.
Exemplets värde ligger i urvalsprocessen. Två skärmar per enhet passade detta projekt, men är inte en standardrekommendation för alla restauranger.
8. Kontrollera både läsbarhet och drift före beställning
En användbar demonstration bör så långt det är praktiskt möjligt motsvara den avsedda installationen.
Kom överens om fem saker i förväg:
- Innehåll: Använd representativa menyer, annonser eller informationssidor, inte bara färgstarka helskärmsbilder.
- Betraktningsposition: Kontrollera avsett avstånd och huvudsakliga betraktningsvinklar, även med polariserade solglasögon där det är relevant.
- Tidpunkt: Ta med de tider då solljus eller reflexer innebär störst utmaningar.
- Konfiguration: Använd avsett skyddsglas, avsedd orientering och avsedd installationslösning.
- Resultat: Kontrollera om viktig information förblir läsbar och om sänkt ljusstyrka eller annat beteende påverkar den avsedda användningen.
En kort demonstration på plats kan hjälpa till att bedöma läsbarheten. Den ersätter inte dokumentation från miljö- och temperaturprovning. Båda behövs som underlag för inköpsbeslutet.
Om det saknas ett provexemplar på plats, granska demonstrationer och tekniskt underlag från jämförbara förhållanden. Kom därefter överens om acceptanskrav för den levererade installationen.
Fotografier är användbara för att dokumentera platsen, men kamerans exponering påverkar hur ljusstark skärmen ser ut. De bör inte vara det enda underlaget för att bedöma läsbarheten.
Så möter YJCEN:s IP66-klassade utomhusskärm dessa krav
För projekt som kräver hög ljusstyrka, damm- och vattenskydd samt ett brett omgivningstemperaturområde under drift är YJCEN:s IP66-klassade utomhusskärm en konfiguration att överväga.
De specificerade egenskaperna berör de huvudsakliga urvalsområden som behandlas i denna guide:
| Produktegenskap | Motsvarande urvalskrav |
|---|---|
| Ljusstyrka på 3 000 nits | Luminans för ljusa betraktningsmiljöer |
| IP66-skydd | Skydd mot inträngning av damm och vatten |
| Omgivningstemperatur vid drift från −45°C till +65°C med rätt termisk konfiguration | Termisk konfiguration anpassad till platsens temperatur och solbelastning |
| Värmetålig LCD och tillhörande optiska material | Skärmkomponenternas lämplighet för temperaturförhållanden utomhus |
| UV- och IR-skydd | Begränsning av UV-exponering och en del av solvärmelasten |
| Antibländningsglas och konstruktion med cirkulär polarisation | Reflexhantering och betraktning med polariserade solglasögon |
| 5 mm härdat skyddsglas, specificerat som IK10 | Skydd mot mekaniska stötar för frontglaset |
Den slutliga modellen och installationslösningen bör anpassas till platsens solexponering, klimat, betraktningsavstånd, innehåll och monteringskonstruktion.
När du begär offert, lämna platsfoton, skärmens orientering, antal timmar med direkt solljus, temperaturförhållanden och innehållsprov. Dessa uppgifter hjälper till att omvandla en allmän produktförfrågan till en konfiguration som passar projektet.
Det slutliga valet
Lista de krav som installationen måste uppfylla och bedöm sedan varje aktuell konfiguration mot dem.
Om ett grundläggande krav inte uppfylls måste det lösas innan tillval jämförs. Högre upplösning, fler programfunktioner eller ett lägre pris kan inte kompensera för en miljöbegränsning som hindrar skärmen från att utföra sin uppgift.
När flera förslag uppfyller kraven kan du jämföra total leveranskostnad, styrfunktioner, serviceupplägg och användarvänlighet.
Det slutliga valet bör ha en tydlig grund: skärmen kan fungera på din plats, följa ditt driftschema och låta publiken läsa den information du behöver förmedla.
