YJCEN lieferte eine 3×3-LCD-Videowand für den Flagshipstore einer Möbelmarke. Neun professionelle 55-Zoll-Displays bilden eine große gemeinsame Fläche für Ausstellungsinhalte.
Jedes Panel bietet 4K-UHD-Auflösung und einen ultraschmalen 3,5-mm-Rahmen. Standard-HDMI und ein professioneller Matrixcontroller verteilen das Videosignal über die 3×3-Anordnung. Das 2025 ausgelieferte Projekt arbeitet weiterhin normal.
Projektdaten
- Anordnung: 3×3-Videowand
- Bildschirmanzahl: 9
- Größe je Bildschirm: 55 Zoll
- Auflösung je Bildschirm: 3840 × 2160, 4K UHD
- Rahmenbreite: Ultraschmaler 3,5-mm-Rahmen
- Signalschnittstelle: Standard-HDMI
- Steuerung: Professioneller Matrixcontroller
- Lieferjahr: 2025
- Betriebsstatus: Bis heute normal in Betrieb
Projektziel
Das Möbelhaus benötigte eine große Fläche für Raumszenen, Kollektionen und Markeninhalte. Die 3×3-Anordnung schafft eine breite Bildfläche und erhält zugleich den modularen Aufbau einzelner professioneller Panels.
Die neun Bildschirme können ein abgestimmtes Gesamtbild zeigen. Breite Wohnszenen, Innenraumfotos und Videos lassen sich so größer darstellen als auf einem Standarddisplay. Gemessene Umsatz- oder Besucherdaten liegen nicht vor; dieser Bericht beschreibt daher Konfiguration und Betriebsstatus.
Warum eine 3×3-LCD-Videowand gewählt wurde
Eine Videowand verbindet mehrere Bildschirme zu einer größeren Fläche. Hier bilden neun 55-Zoll-Displays drei Reihen und drei Spalten. Das Montageteam kann jedes Panel einzeln positionieren und einstellen.
Der 3,5-mm-Rahmen hält Übergänge schmal. Die Linien bleiben sichtbar, doch sorgfältige Ausrichtung erzeugt aus üblichem Ausstellungsabstand ein einheitliches Gesamtbild. Weite Raumszenen und große Produktbilder nutzen die Fläche besonders gut.
4K-Panels und Matrixsteuerung
Jedes 55-Zoll-Panel hat 3840 × 2160 Pixel. Der professionelle Matrixcontroller verteilt das Videosignal auf neun Bildschirme; Standard-HDMI bildet die festgelegte Signalschnittstelle.
Der Controller ordnet das Quellbild auf der Wand an. Verfügbare Layouts und Umschaltmöglichkeiten hängen von seiner Konfiguration ab. Inhalte sollten auf die endgültige Fläche und Steuerung abgestimmt sein, damit Proportionen über alle neun Panels korrekt bleiben.
Ausrichtung und Kalibrierung der Panels
Bei schmalen Rahmen ist präzise Ausrichtung wichtig. Die Halterung muss waagerecht und die Abstände gleichmäßig sein. Kleine Abweichungen fallen bei geraden Linien, Möbelkanten und einfarbigen Flächen besonders auf.

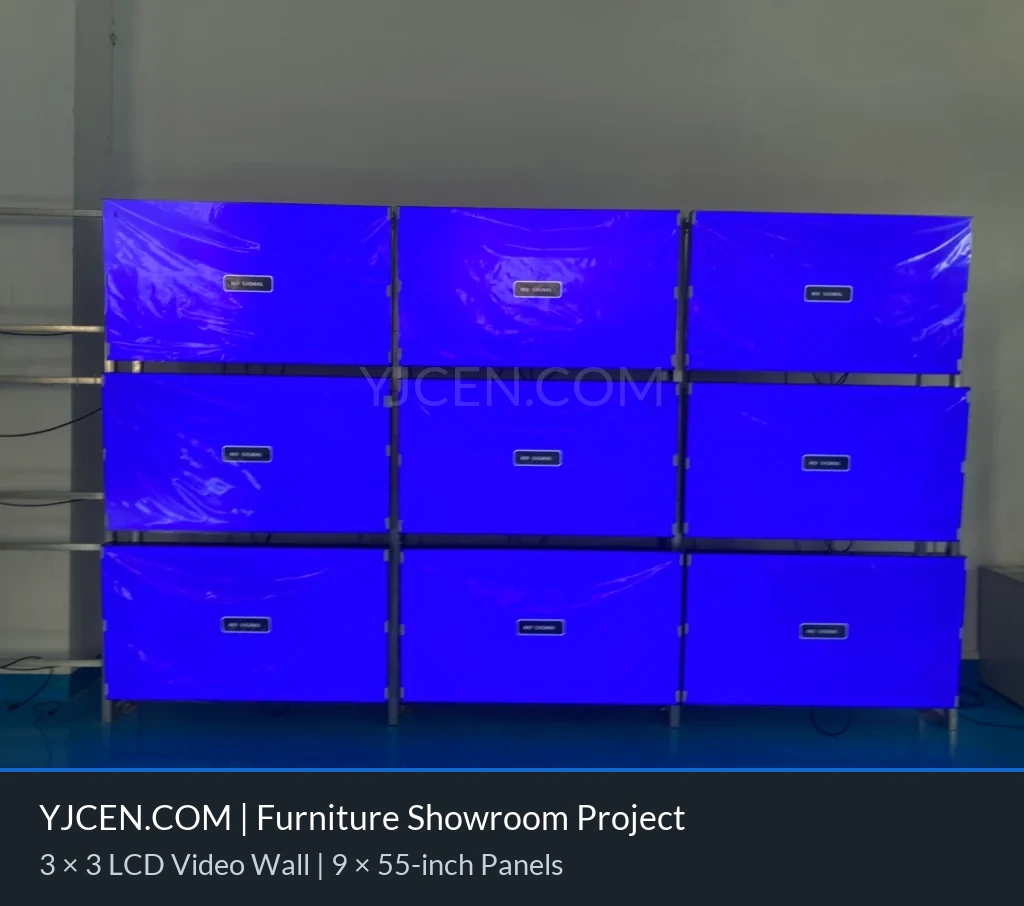

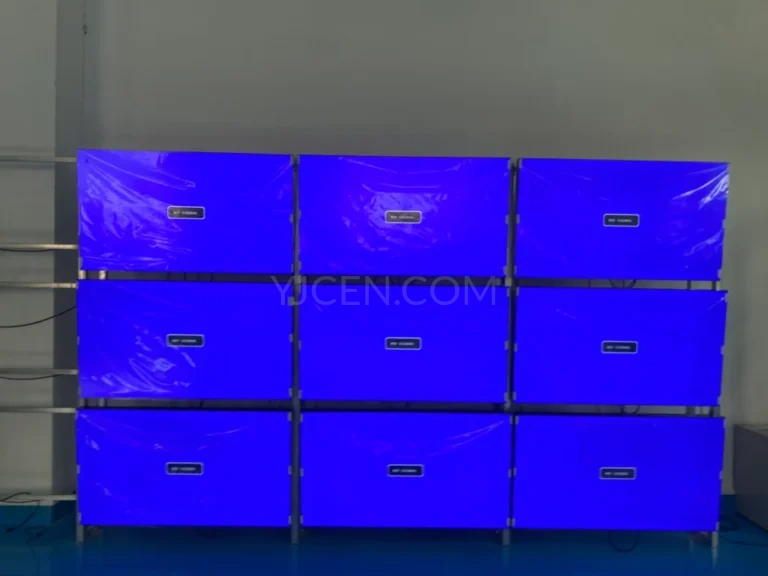

Das Installationsbild zeigt ein synchrones blaues Testbild. Eine gleichmäßige Fläche erleichtert den Vergleich von Position, Farbe und Helligkeit. Techniker können Unterschiede vor dem Wechsel zu Ausstellungsinhalten erkennen.
Prüfen Sie die Kalibrierung sowohl vom Hauptbetrachtungsbereich als auch aus der Nähe. Abschließend müssen alle Panels das Signal erhalten und die vorgesehene 3×3-Anordnung korrekt darstellen.
Vorbereitung der Installation
Neun Panels erfordern mehr Planung als ein einzelnes Display. Wandabmessungen, Tragstruktur, Stromversorgung und HDMI-Wege sollten vor der Montage feststehen.
- Wandfläche: Ausreichend Breite und Höhe für die gesamte 3×3-Anordnung einplanen.
- Tragstruktur: Ein waagerechtes Montagesystem für präzise Paneljustierung verwenden.
- Betrachtungsabstand: Die Wand so positionieren, dass Besucher das Gesamtbild ohne zu große Nähe zum Rahmenraster erfassen.
- Stromversorgung: Anschlüsse für alle neun professionellen Displays planen.
- Signalführung: HDMI-Kabel zwischen Quelle, Matrixcontroller und Panels geordnet verlegen.
- Wartungsfreiraum: Klären, wie einzelne Panels bei Bedarf geprüft oder ausgebaut werden können.
Dies sind allgemeine Planungsanforderungen vergleichbarer Installationen. Die Projektangaben bestätigen die Displaykonfiguration, enthalten aber keine genauen Informationen zu Halterung, Stromkreis oder Wartungszugang im Geschäft.
Inhaltsplanung für den Möbelhandel
Inhalte sollten für die gesamte 3×3-Fläche vorbereitet werden. Das Vergrößern einer kleinen Einzelbildschirmwerbung kann Schrift und Details unscharf machen. Maßgeblich sind Seitenverhältnis und Ausgabeauflösung des Matrixcontrollers.
Möbelhändler können Raumszenen, Kollektionen, Materialdetails und saisonale Motive großflächig zeigen. Wichtige Texte, Gesichter und Produktbezeichnungen sollten nicht auf Panelgrenzen liegen. Abstand zu Rahmenkreuzungen verbessert die Lesbarkeit.
- Große Überschriften und kurze, vom Hauptbetrachtungsbereich lesbare Botschaften verwenden.
- Wichtige Produktdetails von den Linien zwischen Bildschirmen fernhalten.
- Raumfotos und gerade architektonische Linien auf der vollständigen Wand testen.
- Bei hellen Innenräumen und neutralen Materialien einheitliche Farbeinstellungen nutzen.
- Jede Kampagne vor dem regulären Einsatz auf der installierten 3×3-Fläche prüfen.
Inbetriebnahme des Gesamtsystems
Die neun Panels sind als gemeinsames System abzunehmen. Zu prüfen sind HDMI-Signal, Controllerausgabe, Panelreihenfolge und Bildübergänge. Jeder Bildschirm muss den richtigen Ausschnitt zeigen.
Das blaue Muster im Projektbild liefert eine klare Referenz. Danach folgen normale Bilder und Videos, um die Wirkung realer Ausstellungsinhalte über die Rahmenlinien zu prüfen.
Betrieb und Wartungsplanung
Die Videowand arbeitet laut Projektangaben normal. Fortlaufender Betrieb erfordert regelmäßige Kontrolle von Displays, Signaltechnik und Montage. Wartungsvorgaben richten sich nach Panels, Controller und Befestigungstechnik.
Bei ähnlichen Wänden sollte der Zugang zu einzelnen Bildschirmen mitgeplant werden. Kabelwege, Quellen und Controllereinstellungen sind zu dokumentieren, damit spätere Prüfungen und Panelwartung einfacher werden.
Was Käufer bestätigen sollten
Vor der Bestellung einer vergleichbaren 3×3-Videowand benötigt das Montageteam genaue Standort- und Inhaltsangaben:
- Verfügbare Wandbreite und -höhe
- Üblicher Betrachtungsabstand
- Gewünschte Bildschirmgröße und Rahmenbreite
- Quellgeräte und HDMI-Anschlüsse
- Inhaltsformat und Anforderungen an die Gesamtfläche
- Montage und Wartungszugang
- Zielland und Installationszeitplan
Diese Angaben bestimmen Panelkonfiguration, Steuerung und Montageplan. Nicht in den Quellen bestätigte Anforderungen müssen vor der Aufnahme in ein Angebot geprüft werden.
Häufige Fragen
Wie viele Bildschirme verwendet dieses Projekt?
Neun 55-Zoll-Displays sind in drei Reihen und drei Spalten als 3×3-Videowand installiert.
Wie breit sind die Rahmen?
Jedes Panel besitzt einen ultraschmalen 3,5-mm-Rahmen. Eine genaue Positionierung bleibt erforderlich, damit die Zwischenräume auf der gesamten Wand gleichmäßig sind.
Welche Signaltechnik und Steuerung werden eingesetzt?
Standard-HDMI und ein professioneller Matrixcontroller steuern das Bild über die neun Panels.
Sind verschiedene Inhaltslayouts möglich?
Die verfügbaren Layouts hängen vom Matrixcontroller ab. Käufer sollten Quellen und Layouts vor der Bestellung bestätigen, da nicht jeder Controller dieselben Funktionen bietet.
Welche Angaben braucht ein Angebot?
Bitte senden Sie Wandabmessungen, Betrachtungsabstand, Bildschirmgröße, Rahmenbreite, Quellgeräte, Inhaltsformat, Zielland und Zeitplan. YJCEN prüft daraufhin die passende Videowandkonfiguration.
