Schmale Rahmen für LCD-Videowände

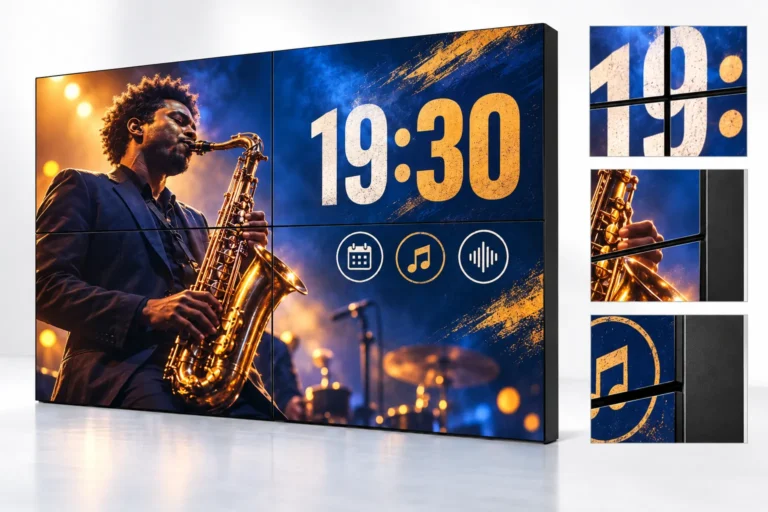

Die Baureihe bietet Rahmenoptionen von 0,88, 1,8 und 3,5 mm. Schmale Rahmen reduzieren sichtbare Grenzen bei panelübergreifenden Karten, Grafiken und Bildern. Es bleiben einzelne Bildschirme mit sichtbaren Fugen.
LCD-Videowand

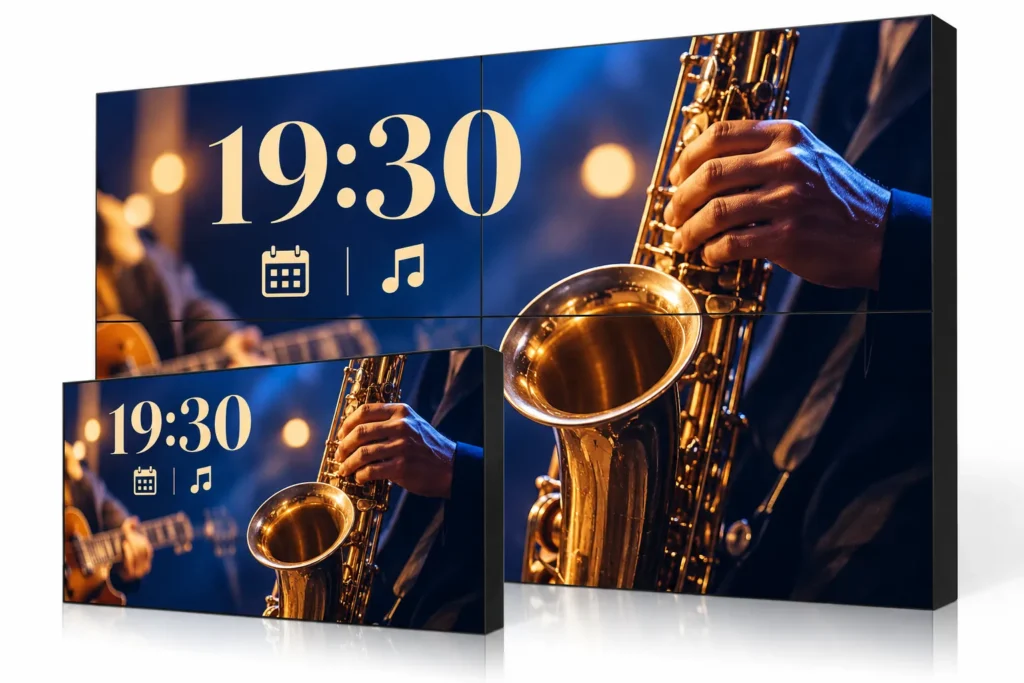

LCD-Videowände mit schmalem Rahmen für Kontrollräume, gewerbliche Einrichtungen und großformatige Inhalte.
Vorderseite
- 46 / 49 / 55 / 65″Panelgrößen
- 500–700 nitsModellabhängige Helligkeit
- 0,88–3,5 mmRahmenbreiten
- Full HDPro Panel
- 24/7Betriebsdauer
Konfigurationsoptionen
- Rahmenbreiten
- 0,88 / 1,8 / 3,5 mm
- Signalsteuerung
- Eine / mehrere Quellen
- Systemdesign
- Videowand-Anordnung und Controller-Optionen
Musterbestellungen ab 1 Stück 3 Jahre Garantie
Bedingungen ansehen100 % Prüfung vor dem Versand
Einbrenntest, Bildqualität, Touch-Funktion, Anschlüsse und äußeres Erscheinungsbild.
Technische Daten: LCD-Videowand
Die LCD-Videowand-Panels von YJCEN sind in 46, 49, 55 und 65 Zoll erhältlich. Jedes Panel hat eine native Auflösung von 1920 × 1080 und ist für den 24/7-Betrieb ausgelegt. Panelgröße, Fugen zwischen den Bildschirmen und Montageanordnung bestimmen die Gesamtabmessungen der Videowand. HDMI-, DP- und DVI-Eingänge verbinden die Panels mit dem gewählten Wiedergabe- und Steuerungssystem.
Horizontal scrollen, um Größen und Konfigurationen zu vergleichen.
| Merkmal | 46″ | 49″ | 55″ | 65″ |
|---|---|---|---|---|
| Konfiguration und Abmessungen | ||||
| Modell | YJC-460-VW | YJC-490-VW | YJC-550-VW | YJC-650-VW |
| Bildschirmgröße | 46″ | 49″ | 55″ | 65″ |
| Nettogewicht | 10 kg | 11 kg | 12 kg | 16 kg |
| Displayeigenschaften | ||||
| Native Panelauflösung | 1920 × 1080 | |||
| Seitenverhältnis | 16:9 | |||
| Helligkeit | 500 cd/m² | |||
| Kontrastverhältnis | 1200:1 | |||
| Blickwinkel | 178° / 178° | |||
| Reaktionszeit | 6 ms | |||
| Lebensdauer der Hintergrundbeleuchtung | 50.000 Stunden | |||
| Betriebsdauer | 24/7 | |||
| Signalanschlüsse | ||||
| Anschlüsse | HDMI × 1 / DP × 1 / DVI × 1 / VGA × 1 / BNC × 1 / RJ45 × 3 | |||
| Konfigurationsoptionen und Integration | ||||
| Rahmenoptionen | 0,88 / 1,8 / 3,5 mm | |||
| Anzeigelayouts | Ein Bild oder mehrere Quellen mit dem gewählten Controller | |||
| Signalfunktionen | 4K- und HDR-Unterstützung bei geeigneter Systemkonfiguration | |||
| Helligkeitsoptionen | 500–700 Nit je nach Panelkonfiguration | |||
| Stromversorgung und Betriebsbedingungen | ||||
| Schutzart | IP5X | |||
| Stromversorgung | AC 100–240 V, 50/60 Hz | |||
| Maximale Leistungsaufnahme | 90 W | 100 W | 110 W | 180 W |
| Einsatzumgebung | Innenbereich | |||
| Betriebstemperatur | 0 °C – 45 °C | |||
| Lagertemperatur | −10 °C – 50 °C | |||
| Luftfeuchtigkeit im Betrieb | 10%–80% | |||
Die vollständigen Stellmaße und Montagedetails finden Sie in der Maßzeichnung des ausgewählten Modells.
Produktmerkmale: LCD-Videowand
Eine LCD-Videowand verbindet einzelne Panels zu einer großen Fläche für Karten, Präsentationen oder Videos. Mit geeignetem Controller können mehrere Quellen gleichzeitig in unterschiedlichen Bereichen erscheinen.

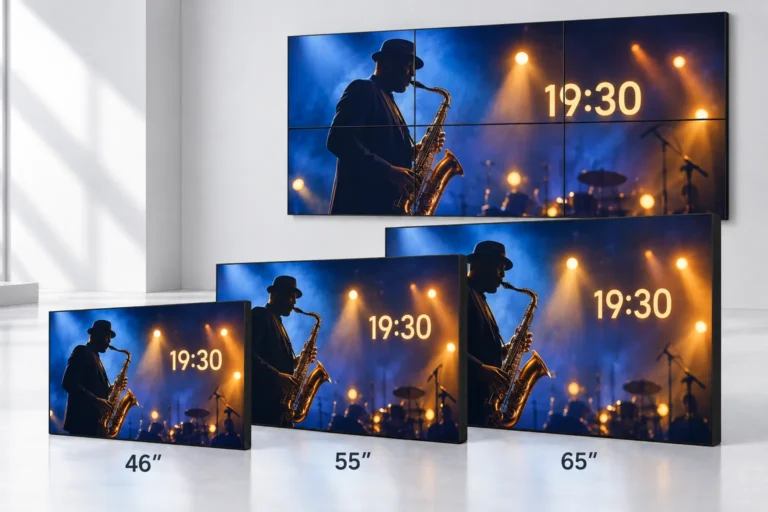

LCD-Panelgrößen und Helligkeit
LCD-Videowand-Panels sind in den Größen 46, 49, 55 und 65 Zoll erhältlich. Die Anzahl der Zeilen und Spalten bestimmt die Gesamtgröße und Form der Videowand. Je nach Anordnung entsteht eine breite Präsentationsfläche oder eine kompaktere gemeinsame Informationsanzeige.
Der standardmäßige 55-Zoll-YJC-550-VW kombiniert ein Panel mit 1920 × 1080 Pixeln, 500 Nits Helligkeit und einer 3,5-mm-Rahmenoption. Eine 2×2-Anordnung bietet vor der Rahmenkompensation eine Bildfläche mit 3840 × 2160 Pixeln.

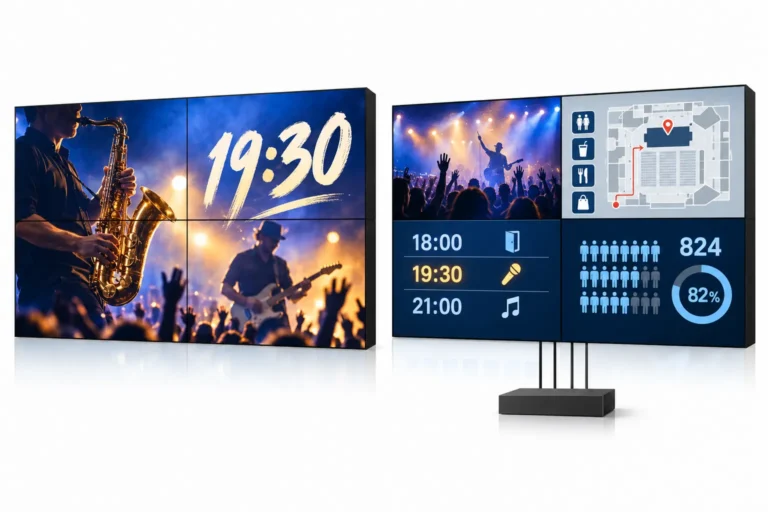

Einzelbild- und Mehrquellen-Layouts
Die Videowand kann ein Bild über mehrere Panels verteilen oder Bereiche verschiedenen Quellen zuordnen. Eine Leitstelle zeigt etwa Karten, Status und Videos getrennt, eine Ausstellung eine gemeinsame Präsentation.
Controller und Quellgeräte bestimmen Signalzuordnung, Skalierung und Fensterlayouts. Sie werden gemeinsam mit der Panelkonfiguration festgelegt, damit die benötigten Quellen an den vorgesehenen Positionen erscheinen.

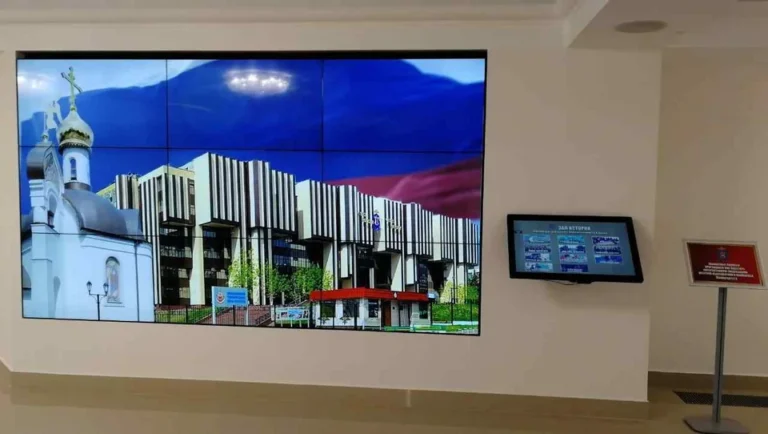

LCD-Videowand in einem europäischen Ausstellungsraum
Ein Unternehmen in Europa nutzt eine LCD-Videowand von YJCEN in seinem Showroom, um sich und seine Angebote vorzustellen. Mehrere LCD-Panels bilden eine große zusammenhängende Fläche mit Gebäudeaufnahmen und Werbemotiven.
Alle Kundenprojekte ansehen: LCD-Videowände
Videowände für Leitstellen, Besprechungen und Ausstellungen
Leitstellen nutzen Videowände für gemeinsame Betriebsinformationen, Besprechungsräume für mehrere Quellen und Ausstellungshallen für großflächige Medienpräsentationen.
Panelanordnung und Videowand-Controller auswählen
Beginnen Sie mit Wandbreite, Wandhöhe, Betrachtungsabstand und Anzahl der Quellen. Wählen Sie das Raster und legen Sie fest, welche Quellen gemeinsam sichtbar sind und wie häufig das Layout wechselt. Wichtige Texte und Grafiken sollten nicht über Fugen laufen.
4K-Signal- und HDR-Unterstützung hängen von Quelle und Steuerung ab. Eingangsauflösung, Gesamtpixelzahl und native Auflösung eines Panels sind getrennte Angaben. Nehmen Sie benötigte Halterungen und Controller in den Angebotsumfang auf.
Wann eine Videowand oder ein Einzeldisplay sinnvoll ist
Für einen einzelnen wandmontierten Bildschirm entdecken Sie unsere Digital Signage für Innenräume. Für einen unabhängigen Standplatz am Boden sehen Sie unsere freistehende Digital Signage. Eine Videowand eignet sich besonders für Projekte mit Panelraster oder mehreren Quellen auf einer großen Fläche.
Handbücher und Zeichnungen
Wählen Sie Bildschirmgröße und Konfiguration, um die passenden Dokumente zu finden.
46″ · StandardYJC-460-VW
Produkthandbuch
Modellspezifikationen und Konfigurationsdetails.
Maßzeichnung
Eine Maßzeichnung ist im Produkthandbuch enthalten.
49″ · StandardYJC-490-VW
Produkthandbuch
Modellspezifikationen und Konfigurationsdetails.
Maßzeichnung
Eine Maßzeichnung ist im Produkthandbuch enthalten.
55″ · StandardYJC-550-VW
Produkthandbuch
Modellspezifikationen und Konfigurationsdetails.
Maßzeichnung
Eine Maßzeichnung ist im Produkthandbuch enthalten.
65″ · StandardYJC-650-VW
Produkthandbuch
Modellspezifikationen und Konfigurationsdetails.
Maßzeichnung
Eine Maßzeichnung ist im Produkthandbuch enthalten.
Installationshandbuch
Installationsanleitung für die Serie. Abmessungen und Montagedetails finden Sie in der Modellzeichnung.
OEM, Zertifizierung und Garantie
YJCEN unterstützt OEM/ODM-Videowandprojekte für Integratoren und Markeninhaber. Der Umfang der Panels, Montagekomponenten und Controller wird für jedes Projekt entsprechend der Anzahl der Signalquellen und dem gewünschten Bildschirmlayout festgelegt.
Muster sind ab 1 Stück erhältlich. Standardmodelle werden in der Regel innerhalb von 3–7 Werktagen versandt, kundenspezifische Geräte innerhalb von 15–20 Werktagen. Die Musterlieferzeit variiert je nach Produkt; der Lieferplan wird im Angebot festgelegt.
Das Qualitätsmanagementsystem von YJCEN ist nach ISO 9001 zertifiziert. Die CB-Zertifizierung deckt unser Produktsortiment ab; CE-, RoHS-, FCC- und ETL-Unterlagen sind für die jeweils zutreffenden Modelle verfügbar.
Für YJCEN-Produkte gilt eine 3-jährige Garantie. Ausgenommen sind vom Nutzer verursachte Schäden und Fehler infolge einer unsachgemäßen Bildschirminstallation.
Häufige Fragen: LCD-Videowand
Ist eine LCD-Videowand nahtlos?
Die Wand besteht aus einzelnen Panels. Schmale Rahmen reduzieren sichtbare Grenzen, zwischen benachbarten Bildschirmen bleibt jedoch eine Fuge.
Wie wird die Gesamtgröße bestimmt?
Panelmaße, Zeilen, Spalten und Montageaufbau bestimmen das Endmaß. Prüfen Sie die gesamte Installation anhand der gewählten Panelzeichnungen gegen die verfügbare Wandfläche. Zur gemeinsamen Auswahl von Panels und Steuerung siehe LCD-Videowand auswählen: Panels und Controller.
Wie wähle ich die Rahmenbreite?
Vergleichen Sie Paneldaten und typische Inhalte mit den vorgesehenen Fugen. Karten und durchgängige Bilder können andere Rahmen erfordern als getrennte Informationsbereiche. Zum Einfluss der Panelübergänge auf die Inhalte siehe LCD-Videowand-Stegbreite: 0,88 mm vs. 1,8 mm vs. 3,5 mm.
Bedeutet 4K-Unterstützung, dass jedes Panel 4K-Auflösung hat?
Nein. Die hier aufgeführten YJCEN-Videowand-Panels mit 46, 49, 55 und 65 Zoll haben jeweils eine native Auflösung von 1920 × 1080. Die Unterstützung von 4K-Eingangssignalen bezieht sich auf das Wiedergabe- und Steuerungssystem; die Gesamtauflösung der Videowand hängt von der Anzahl und Anordnung der Panels ab.
Ist der Controller enthalten?
Das Angebot definiert Panels, Halterungen und Controller. Die Controllerwahl hängt von Anzahl und gewünschter Darstellung der Quellen ab. Zur Abstimmung von Quellen, Ausgängen und Bildschirmlayouts siehe Videowall-Controller: Auswahlleitfaden.
Ihr Projekt besprechen
Nennen Sie Wandmaße, geplantes Panelraster und Anzahl der Videoquellen für ein Systemangebot. YJCEN kontaktieren.
