Ein Umgebungslichtsensor misst das Licht in der Umgebung eines Displays. Ein Controller kann damit die LCD-Hintergrundbeleuchtung an wechselnde Bedingungen anpassen. Bei gewerblicher Digital Signage soll der Bildschirm tagsüber lesbar bleiben, ohne nach Einbruch der Dunkelheit unnötig hell zu leuchten.
Der Sensor ist nur ein Teil dieses Verhaltens. Seine Position, die davorliegende Abdeckung und die Steuerungseinstellungen sind ebenfalls entscheidend. Dieser Leitfaden erläutert die Prüfung automatischer Helligkeit für Schaufenster, Informationsdisplays im Außenbereich und akkubetriebene Werbedisplays.
Was der Sensor misst
Umgebungslichtsensoren werden häufig in Lux spezifiziert, einer Einheit der Beleuchtungsstärke auf einer Fläche. Die Leuchtdichte eines Bildschirms wird meist in Nits beziehungsweise Candela pro Quadratmeter angegeben. Diese Größen beschreiben unterschiedliche Dinge. Ein Umgebungslichtwert misst nicht unmittelbar, wie viel Licht der Bildschirm abgibt.
Texas Instruments beschreibt den OPT3001 als Sensor für sichtbares Licht, dessen Empfindlichkeit dem menschlichen Sehen angenähert ist. Die Dokumentation erläutert auch die Nutzung des Messwerts zur Steuerung der Hintergrundbeleuchtung. Das erklärt das Prinzip, benennt aber nicht den Sensor eines bestimmten Signage-Produkts.
Lesen Sie die TI-Dokumentation zum Umgebungslichtsensor und die Kurzanleitung zur Steuerung der Display-Hintergrundbeleuchtung.

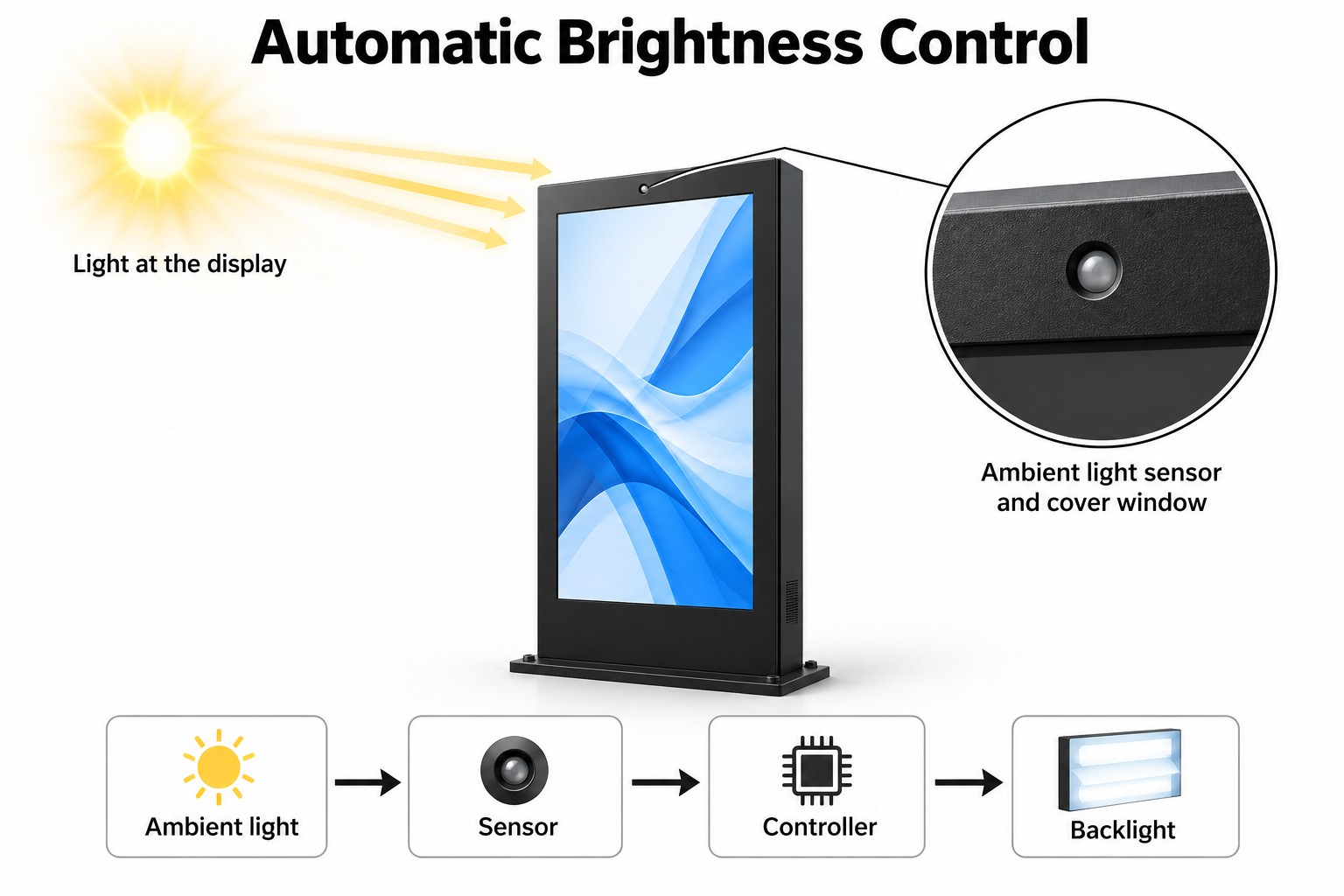

Der Controller verbindet Messwert und Helligkeit
Die Steuerung ordnet einem Eingangsmesswert eine Einstellung der Hintergrundbeleuchtung zu. Dafür sind Grenzen und ein zum Einsatzort passendes Verhalten erforderlich. Ein großer Messbereich des Sensors belegt noch keine gut abgestimmte Helligkeitskurve oder angenehme Reaktion auf schnelle Veränderungen des fertigen Displays.
Fragen Sie, ob das angebotene Gerät automatische Anpassung, einen Zeitplan, manuelle Helligkeit oder eine Kombination unterstützt. Diese Funktionen sind nicht austauschbar. Dokumentieren Sie die Prioritäten bei Überschneidungen und wie das Personal nach einer Wartung zum normalen Modus zurückkehrt.

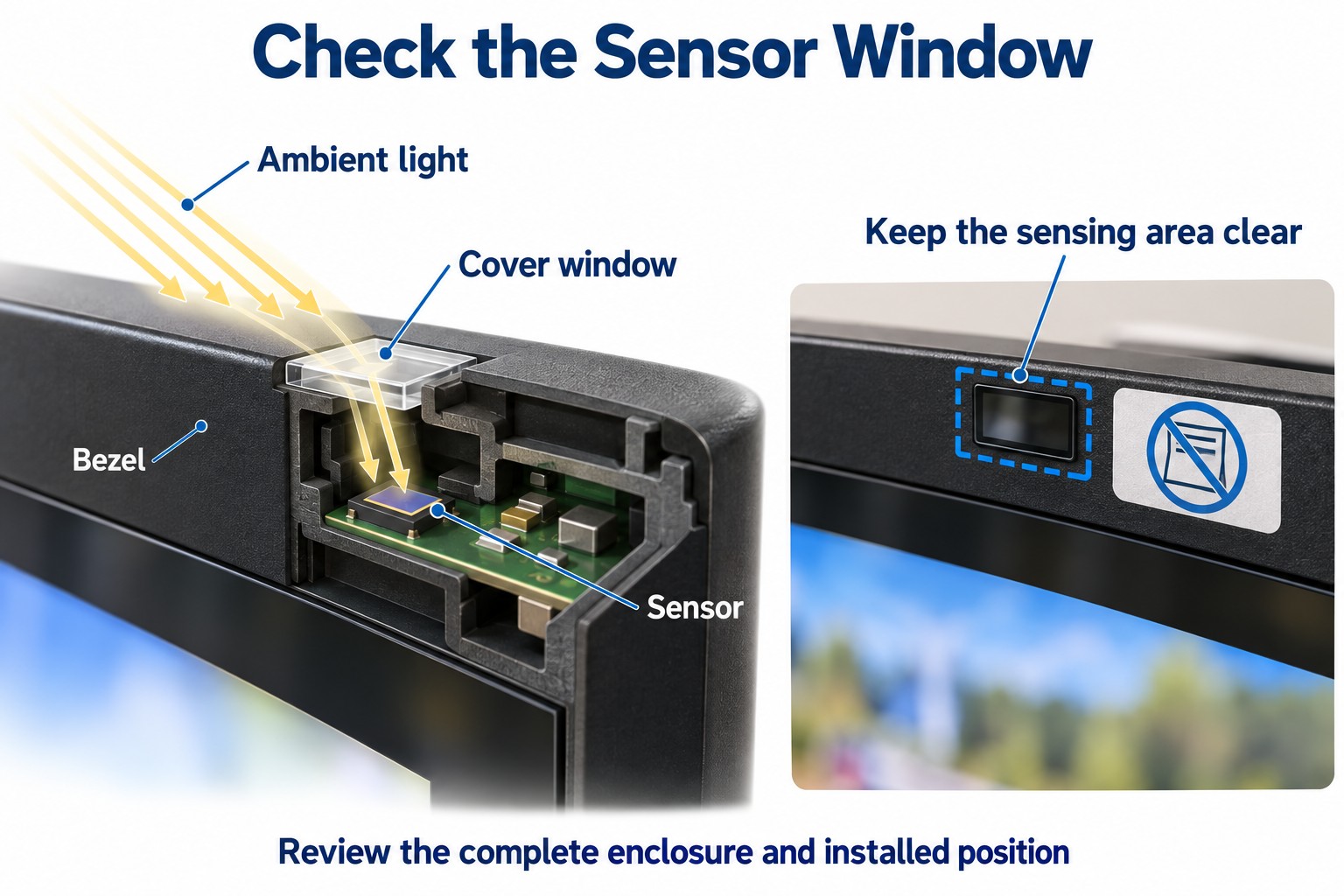

Warum die Sensorposition wichtig ist
Der Sensor sollte Lichtbedingungen erfassen, die für die Displayfront relevant sind. Im Schatten eines tiefen Rahmens können andere Bedingungen herrschen als auf dem sichtbaren Bildschirm. Auch eine nahe Lampe kann die Messung dominieren. Prüfen Sie die Position am montierten Gehäuse statt nur einen freien Sensor auf der Werkbank.
Deckglas, getönte Fenster und die Öffnung um den Sensor können das einfallende Licht beeinflussen. TI behandelt in seinen Integrationshinweisen sowohl das optische Fenster als auch den Erfassungswinkel. Änderungen an Abdeckung oder Gehäuse müssen deshalb geprüft werden, auch wenn das elektronische Bauteil gleich bleibt.
Lesen Sie die TI-Hinweise zu Sensorfenstern und Positionierung.
Die fertige Installation prüfen
Dokumentieren Sie beim Schaufensterdisplay, auf welcher Seite der Verglasung der Bildschirm sitzt und wohin der Sensor gerichtet ist. Beziehen Sie Fensterfolien, Überstände und benachbarte Beleuchtung ein. Das Montageteam sollte den Erfassungsbereich zeigen und erklären können, was freizuhalten ist.
Prüfen Sie bei einem Außengerät den endgültigen Standort nach der Montage. Ein temporäres Schild, Zierleisten oder Schmutz können ein kleines Sensorfenster verdecken. Nehmen Sie die Sichtprüfung in die Wartung auf und beachten Sie die Reinigungshinweise. Kleben Sie keine Folien oder Aufkleber auf den Erfassungsbereich.
Angenehme Helligkeitsänderungen erreichen
Ein vorüberziehender Schatten sollte nicht zwangsläufig einen abrupten Helligkeitssprung auslösen. Fragen Sie, wie die Steuerung kurze Änderungen glättet und wiederholtes Schalten am Grenzwert verhindert. Hysterese nutzt unterschiedliche Schaltpunkte für steigende und fallende Werte; Filterung kann kurze Schwankungen abschwächen. Lassen Sie das tatsächliche Verhalten bestätigen.
Testen Sie langsame und plötzliche Veränderungen. Beobachten Sie das Display beim Wechsel von helleren zu dunkleren Bedingungen und danach in umgekehrter Richtung. Notieren Sie, ob es sich stabilisiert, wiederholt verändert oder zu langsam reagiert. Vereinbaren Sie akzeptables Verhalten statt einer willkürlichen Reaktionszeit.
Auch Mindest- und Höchsteinstellung benötigen Aufmerksamkeit. Prüfen Sie die Lesbarkeit der niedrigen Einstellung aus der vorgesehenen Entfernung. Bewerten Sie die obere Einstellung mit realistischen Inhalten und Umgebungsbedingungen. Automatische Anpassung entfernt keine Spiegelungen und ersetzt keine geeignete Display- und Frontglasspezifikation.
Drei typische gewerbliche Anwendungen
Schaufenster
Eine Ladenfront kann im Tagesverlauf zwischen direkter Sonne, Schatten und Innenbeleuchtung wechseln. Beurteilen Sie den Bildschirm von außen aus der Position des Publikums. Eine angenehme Ansicht im Geschäft belegt keine Lesbarkeit durch das Fenster. Verwenden Sie die tatsächlichen Werbemotive.
Unsere Produktseite für helle Schaufensterdisplays bietet einen Ausgangspunkt für diesen Produkttyp. Lassen Sie Sensor und automatische Steuerung zusammen mit Montageposition und Betriebsanforderungen im Angebot bestätigen.
Informationsdisplays im Außenbereich
Prüfen Sie Tageslichtlesbarkeit und Erscheinungsbild nach Einbruch der Dunkelheit getrennt. Vereinbaren Sie zulässige Betriebszeiten und Helligkeitsanforderungen mit dem Projektteam. Muss der Bildschirm zu einer bestimmten Zeit ausgeschaltet werden oder Standortregeln befolgen, ersetzt ein Lichtsensor keinen Zeitplan.
Akkubetriebene Signage
Die Hintergrundbeleuchtung gehört in jeden Vergleich der Akkulaufzeit. Kennzeichnen Sie deutlich, wenn ein Versuch mit fester Maximalhelligkeit und ein anderer mit automatischer Anpassung erfolgt. Stellen Sie die Ergebnisse nicht als gleichwertig dar. Bewahren Sie Playlist, Betriebsdauer und relevante Umgebungsbeobachtungen mit dem Laufzeitprotokoll auf.
Sehen Sie sich helle akkubetriebene Digital-Signage-Displays als verfügbares Produktformat an. Erfragen Sie die Laufzeitbedingungen der gewählten Helligkeitsversion. Der Sensor allein rechtfertigt keine neue Angabe zur Nutzungsdauer.
Prüfungen bei der Inbetriebnahme
- Identifizieren Sie den Erfassungsbereich und prüfen Sie, ob das montierte Gehäuse ihn freilässt.
- Bestätigen Sie automatische, zeitgesteuerte und manuelle Modi sowie deren Prioritäten.
- Beobachten Sie das Display unter helleren, dunkleren und wechselnden Bedingungen.
- Prüfen Sie normale Inhalte aus der vorgesehenen Publikumsposition auf Lesbarkeit.
- Starten Sie das Gerät neu und prüfen Sie, ob die freigegebenen Einstellungen wiederhergestellt werden.
- Dokumentieren Sie das Ersatzverhalten bei fehlendem Sensormesswert.
Fordern Sie eine Bedienanleitung für ungewöhnliches Verhalten an. Das Personal sollte Hindernisse prüfen, den aktiven Modus feststellen und den Support erreichen können. Ein Display sollte nicht dauerhaft manuell betrieben werden, nur weil ein Problem bei der Inbetriebnahme ungeklärt blieb.
Speichern Sie die freigegebenen Einstellungen im Konfigurationsprotokoll. Wiederholen Sie relevante Prüfungen nach Controller-Updates, Sensortausch oder Gehäuseänderungen. Das ist eine zuverlässigere Grundlage für spätere Serviceentscheidungen als die Erinnerung an eine frühere Helligkeit.
Die Standortaufnahme in eine Steuerungsanforderung übersetzen
Gehen Sie vor der Auswahl einer Sensoroption den üblichen Betriebstag am Standort durch. Notieren Sie Tageslichteinfall, Einschaltzeiten der Umgebungsbeleuchtung und das Ende der Publikumsnutzung. Klären Sie die Zuständigkeiten. Die Beschreibung der Öffnungs- und Schließroutine durch die Filialleitung kann Anforderungen zeigen, die auf einem mittags aufgenommenen Standortfoto fehlen.
Markieren Sie die vorgesehene Zuschauerposition in der Einbauzeichnung. Dort können andere Bedingungen herrschen als direkt am Sensor. Beurteilen Sie ein Schaufenster vom Gehweg und ein Informationsdisplay aus der Annäherungsrichtung. Ziel ist eine geeignete Darstellung an diesen Positionen, nicht lediglich ein wechselnder Zahlenwert im Steuerungsmenü.
Berücksichtigen Sie bekannte saisonale oder betriebliche Änderungen wie abnehmbare Markisen, Fensterdekoration und abendliche Beleuchtungspläne. Ein allgemeingültiger Lux-Zielwert muss nicht erfunden werden. Fragen Sie den Lieferanten, wie die angebotene Konfiguration am konkreten Standort eingestellt und geprüft wird und wer die Werte nach der Installation verändern darf.
Die Bedienmöglichkeiten vereinbaren
Verschiedene Nutzer benötigen unterschiedliche Funktionen. Der Installateur braucht möglicherweise Inbetriebnahmeeinstellungen, während das Ladenpersonal nur eine dokumentierte Rückkehr zum Automatikbetrieb benötigt. Klären Sie die im gelieferten Bedienmenü verfügbaren Funktionen. Schreiben Sie keine Anleitung für eine Funktion, die lediglich im Bauteildatenblatt steht, aber am fertigen Display nicht zugänglich ist.
Legen Sie fest, was nach einer manuellen Anpassung geschieht. Bleibt sie bis zum nächsten Eingriff aktiv oder stellt ein vorhandener Zeitplan einen anderen Modus wieder her? Klären Sie dies für den ausgewählten Controller. Eine eindeutige Bedienanleitung verhindert, dass eine vorübergehende Vorführeinstellung zum unerklärlichen Dauerverhalten der gesamten Installation wird.
Einen ganzen Betriebstag statt nur einer Sensorreaktion prüfen
Abdecken und Freigeben eines Sensors kann zeigen, dass eine Regelreaktion stattfindet. Es belegt nicht, dass die Helligkeit über einen Arbeitstag angenehm und lesbar bleibt. Planen Sie Beobachtungen bei typischem Tageslicht, am Abend und während Übergängen. Nicht beobachtbare Bedingungen bleiben offene Prüfpunkte und gelten nicht automatisch als bestanden.
Notieren Sie bei jeder Beobachtung den aktiven Betriebsmodus, die Umgebung, den normalen Inhalt und die Betrachtungsposition. Zeigt das Menü einen Sensorwert oder eine Backlight-Einstellung, erfassen Sie diese ebenfalls. Lassen Sie nicht verfügbare Werte frei und beschreiben Sie den visuellen Eindruck. Ein ehrliches Beobachtungsprotokoll ist nützlicher als ein erfundenes numerisches Abnahmeergebnis.
Verwenden Sie dieselbe Playlist, damit wechselnde Inhalte den Eindruck nicht dominieren. Ein überwiegend weißes Bild und dunkle Werbung können bei gleicher Einstellung sehr unterschiedlich wirken. Beziehen Sie beide ein, sofern sie tatsächlich genutzt werden. Halten Sie fest, welche Datei beim gemeldeten Unbehagen oder bei schlechter Lesbarkeit angezeigt wurde.
Übergänge ohne unsichere Testbedingungen prüfen
Nutzen Sie normale Änderungen der Standortbeleuchtung oder ein vom Lieferanten freigegebenes Vorführverfahren. Öffnen Sie kein abgedichtetes Gehäuse und setzen Sie Elektronik nicht Wasser aus, um Außenbedingungen nachzustellen. Ist ein kontrollierter Test vor Ort nicht sicher möglich, vereinbaren Sie einen geeigneten Lieferantentest und dokumentieren Sie dessen Aussagekraft und Grenzen.
Beobachten Sie die Zeit nach einer Änderung, nicht nur die erste Anpassung. Notieren Sie, ob sich der Bildschirm stabilisiert, weiter stufenweise verändert oder unerwartet zu einem früheren Wert zurückkehrt. Beschreiben Sie Ablauf und aktive Einstellungen. So kann der Lieferant Konfiguration, Abschattung, Zeitplan und gleichzeitig wirkende Steuerungen besser voneinander unterscheiden.
Unerwartetes Verhalten der Helligkeitsautomatik untersuchen
Das Display bleibt nach Einbruch der Dunkelheit hell
Prüfen Sie zunächst Betriebsmodus und manuelle Übersteuerung. Untersuchen Sie anschließend, ob eine nahe Lichtquelle auf den Sensorbereich gerichtet ist. Kontrollieren Sie den gültigen Mindestwert und den Zeitplan im Bedienmenü. Dies sind Untersuchungsschritte, kein Nachweis eines defekten Sensors. Protokollieren Sie Änderungen, bevor Sie Ersatzteile bestellen.
Klären Sie außerdem, ob sich die Beschwerde auf den Bildschirm oder auf Lichtreflexionen in seiner Umgebung bezieht. Betrachtungsposition und angezeigtes Motiv gehören dazu. Reagiert die Steuerung, ist aber der niedrigste erlaubte Wert ungeeignet, braucht das Team eine Konfigurationsprüfung statt wiederholter Reinigung oder eines Sensortauschs.
Der Bildschirm wirkt bei Tageslicht zu dunkel
Prüfen Sie, ob der Sensorbereich frei ist, und bestätigen Sie den gewählten Modus. Vergleichen Sie das Licht am Sensor mit dem Licht auf der Displayfront. Liegt der Sensor tief im Schatten, während die Scheibe starkes Tageslicht erhält, dokumentieren Sie die Montage für den Lieferanten, statt den Messwert als repräsentativ für den ganzen Bildschirm anzusehen.
Prüfen Sie auch Reflexionen und die ursprüngliche Displayauswahl. Das Aktivieren einer Automatik macht eine ungeeignete Installation nicht automatisch lesbar. Hat der Bildschirm seine unterstützte Betriebseinstellung erreicht, ersetzt eine andere Helligkeitskurve nicht die gemeinsame Bewertung von Display, Verglasung und Montageposition.
Die Helligkeit verändert sich beim Vorbeigehen wiederholt
Beobachten Sie, ob Personen oder bewegte Gegenstände den Sensor kurz abschatten. Klären Sie, ob der gelieferte Controller Einstellungen für Übergänge bietet, und beschaffen Sie die empfohlene Einstellanleitung. Dokumentieren Sie das Muster vor Änderungen. Die Existenz von Filterung und Hysterese bedeutet nicht, dass jedes System entsprechende Bedienelemente bereitstellt.
Wiederholen Sie nach einer Änderung sowohl die Beobachtung kurzer Schatten als auch einen tatsächlichen Wechsel zwischen heller und dunkler Umgebung. Eine Einstellung, die kurze Schwankungen unterdrückt, muss weiterhin sinnvoll auf echte Umgebungsänderungen reagieren. Geben Sie das Gesamtverhalten frei und halten Sie vom Betreiber akzeptierte Kompromisse fest.
Service und Batteriebetrieb dokumentieren
Die Wartungsanleitung sollte das Sensorfenster anhand eines Fotos oder einer klaren Zeichnung des gelieferten Gehäuses kennzeichnen. Beschreiben Sie Sichtprüfung und erlaubte Reinigung. Wird später eine Werbefolie oder Schutzabdeckung ergänzt, muss die Sensorposition vor dem Anbringen in die Freigabeprüfung einbezogen werden.
Erfassen Sie bei einem batteriebetriebenen Gerät den Helligkeitsmodus zusammen mit dem Laufzeitergebnis. Notieren Sie die ausgewählte Helligkeitsvariante, die Playlist und relevante Lichtbeobachtungen. Automatische Anpassung kann ein anderes Betriebsprofil ergeben als eine feste Einstellung. Ohne diese Angaben können widersprüchlich wirkende Laufzeiten lediglich unterschiedliche Bedingungen beschreiben.
Machen Sie aus einem günstigen Einzelversuch keine garantierte Laufzeit für jeden Standort. Fordern Sie Batteriespezifikation und Testbedingungen an und prüfen Sie den benötigten Betriebstag. Ein Ladeplan sollte auf der freigegebenen Konfiguration und beobachteten Nutzung beruhen, nicht auf einem allein dem Sensor zugeschriebenen Vorteil.
Fragen vor der Bestellung klären
Misst ein Umgebungslichtsensor die Bildschirmhelligkeit?
Er misst das auf den Sensor treffende Licht entsprechend seiner Bauart und Einbausituation. Daraus ergibt sich nicht direkt die Leuchtdichte der Bildschirmfront. Benötigt das Projekt einen gemessenen Bildschirmwert, definieren Sie eine separate Messaufgabe mit geeigneten Geräten und vereinbartem Verfahren. Ein Lux-Wert ist kein Nit-Wert.
Kann die Helligkeitsautomatik den Betriebszeitplan ersetzen?
Nur wenn das spezifizierte System das benötigte Verhalten ausdrücklich unterstützt. Auf Dunkelheit mit Dimmen zu reagieren ist etwas anderes als zum Geschäftsschluss abzuschalten. Listen Sie beide Anforderungen getrennt auf und prüfen Sie ihr Zusammenspiel. Das Personal sollte wissen, welche Funktion den Zustand vor Öffnung und nach Schließung erklärt.
Was geschieht, wenn kein Messwert mehr verfügbar ist?
Fordern Sie das Rückfallverhalten beim Lieferanten an und prüfen Sie es bei der Inbetriebnahme. Setzen Sie weder eine bestimmte Helligkeit noch Wiedergabestopp oder Warnmeldung voraus. Ist das vorhandene Verhalten für den Standort ungeeignet, klären Sie die Anforderung vor der Freigabe statt erst bei einer Störung.
Das Verhalten spezifizieren, nicht nur das Bauteil
Eine brauchbare Beschaffungsbeschreibung nennt Standort, wechselnde Beleuchtung, Publikumsposition und Betriebszeiten. Sie erklärt auch benötigte Bedienfunktionen und die Abnahme des fertigen Geräts. „Mit Lichtsensor“ ist zu knapp, um diese Erwartungen festzuhalten.
