En omgivningsljussensor mäter ljuset runt en skärm. En styrenhet kan använda värdet för att reglera LCD-bakgrundsbelysningen när förhållandena ändras. För professionell digital skyltning är målet en skärm som förblir läsbar i dagsljus utan att vara onödigt ljusstark efter mörkrets inbrott.
Sensorn är bara en del av funktionen. Placering, skydd framför sensorn och styrinställningar har alla betydelse. Guiden visar vad som bör kontrolleras när automatisk ljusstyrka specificeras för skyltfönster, informationsskärmar utomhus eller batteridrivna reklamskärmar.
Vad sensorn mäter
Ljussensorers värden anges ofta i lux, ett mått på belysningsstyrkan vid en yta. Skärmens luminans uttrycks vanligen i nits, eller candela per kvadratmeter. Storheterna beskriver olika saker. Ett värde för omgivningsljuset mäter inte direkt hur mycket ljus skärmen avger.
Texas Instruments beskriver OPT3001 som en sensor för synligt ljus med respons utformad för att efterlikna människans syn. Dokumentationen förklarar också hur ett omgivningsljusvärde kan användas för bakgrundsbelysningens styrning. Det illustrerar principen men identifierar inte sensorn i någon viss skyltningsprodukt.
Se TI:s dokumentation om omgivningsljussensorn och företagets vägledning om styrning av skärmens bakgrundsbelysning.

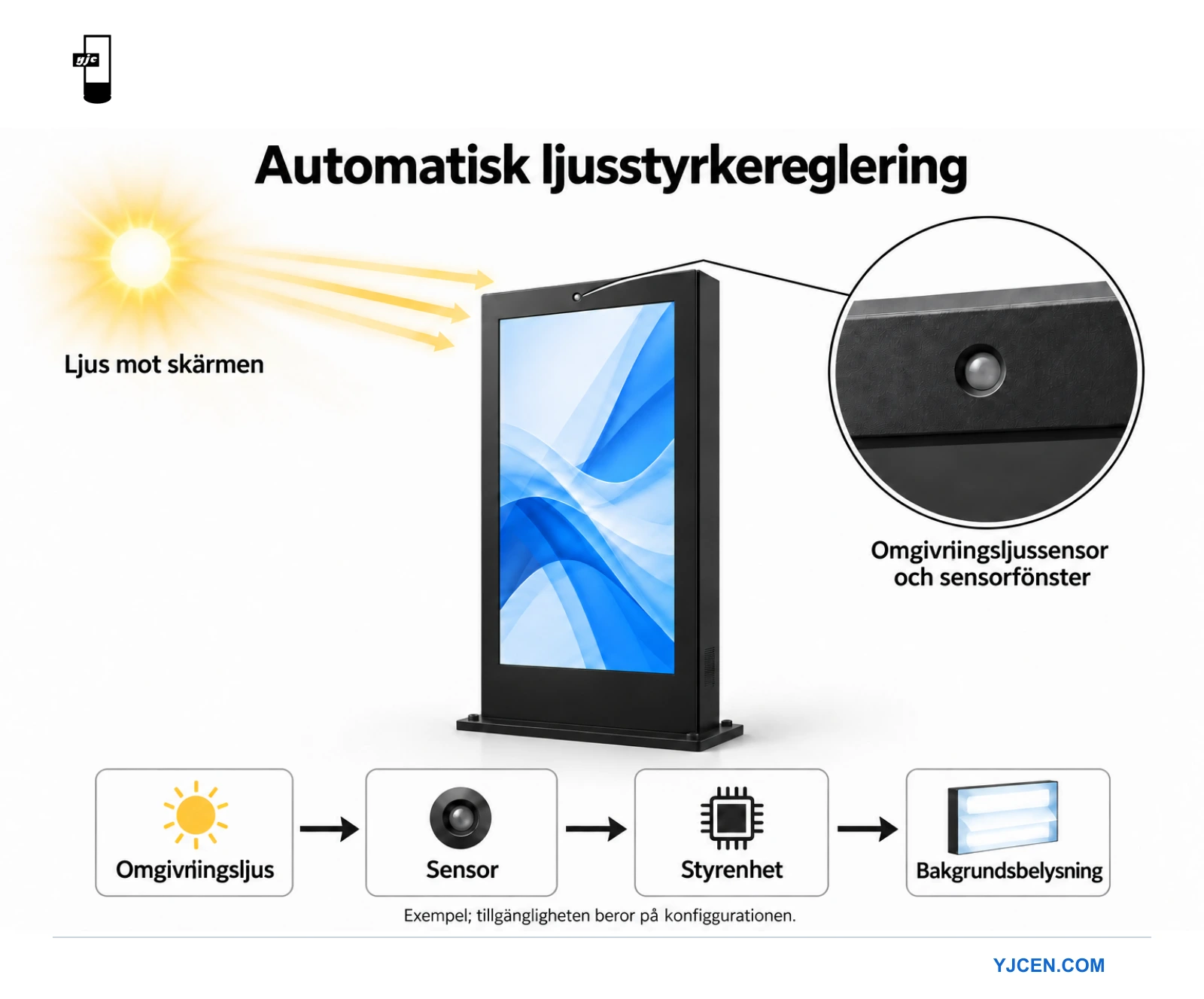

Styrenheten kopplar mätvärdet till ljusstyrkan
Styrsystemet omvandlar sensorvärdet till en bakgrundsbelysningsinställning. Sambandet behöver gränser och en respons anpassad till platsen. En sensor med stort mätområde bevisar inte att den färdiga skärmen har en väl anpassad ljusstyrkekurva eller behagligt beteende vid snabba förändringar.
Fråga om erbjuden enhet har automatisk reglering, schema, manuell ljusstyrka eller en kombination. Funktionerna är inte utbytbara. Dokumentera vilken inställning som har företräde när de överlappar och hur operatören återgår till normalt läge efter underhåll.
Varför sensorplaceringen har betydelse
Sensorn bör registrera ljus som är relevant för skärmytan. En plats skuggad av en djup ram kan ha andra förhållanden än den synliga skärmen. En närliggande lampa kan också dominera mätvärdet. Utvärdera placeringen i det monterade höljet i stället för att godkänna en frilagd sensor på testbänken.

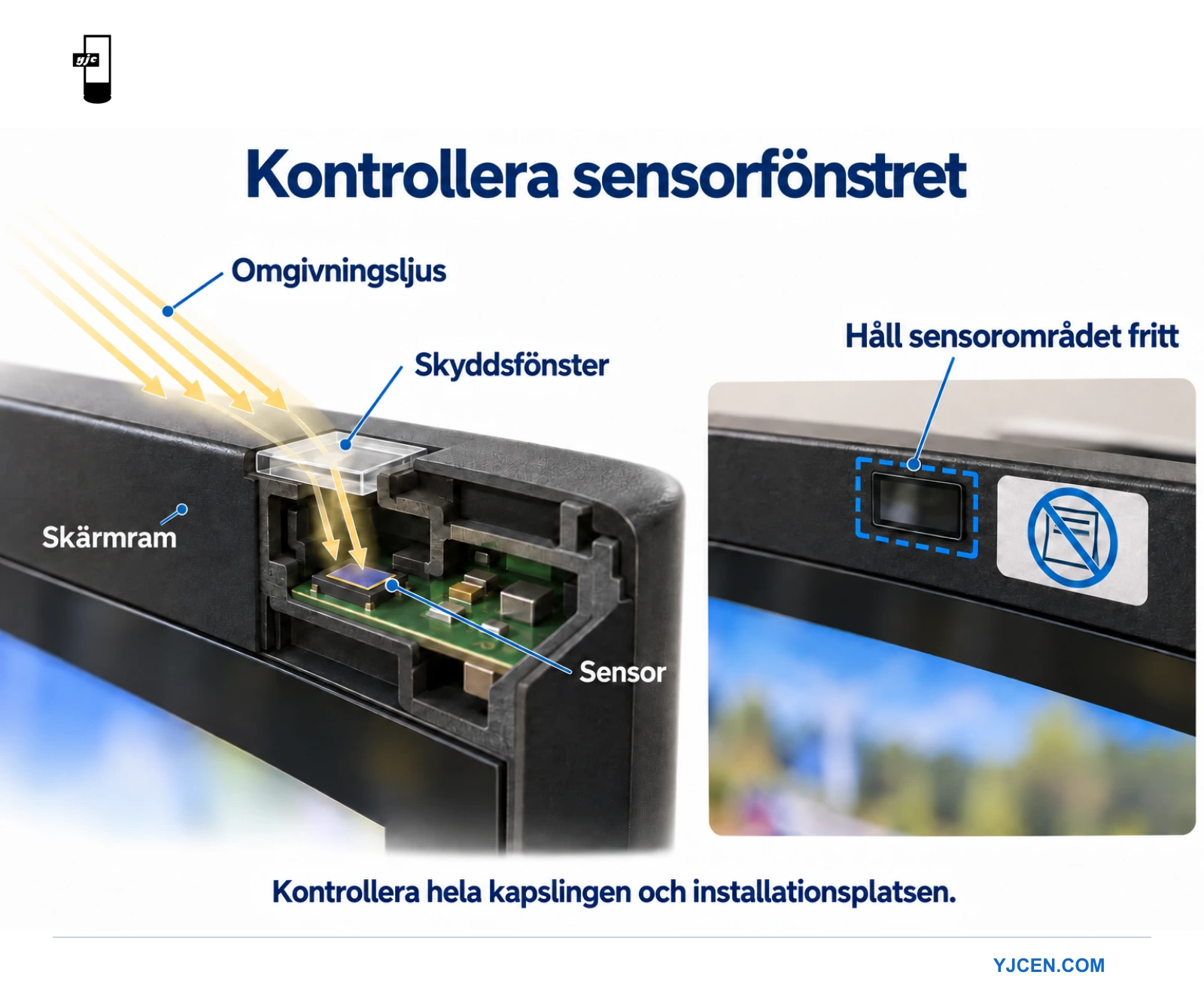

Skyddsglas, tonade fönster och öppningen runt sensorn kan påverka ljuset som når den. TI:s integrationsvägledning behandlar både optiskt fönster och synfält. Ändrat skydd eller en ändrad höljedetalj behöver därför granskas även om den elektroniska komponenten är oförändrad.
Läs TI:s vägledning om sensorfönster och placering.
Kontrollera den färdiga installationen
För en skyltfönsterskärm, ange på vilken sida om glaset skärmen står och åt vilket håll sensorn är riktad. Ta med fönsterfilm, utskjutande tak och närliggande belysning i granskningen. Installationsteamet ska kunna peka ut avkänningsområdet och förklara vad som måste hållas fritt.
För en utomhusenhet, kontrollera slutlig placering efter montering. En tillfällig skylt, dekorlist eller smuts kan blockera ett litet sensorfönster. Lägg in en visuell kontroll i det löpande underhållet och följ leverantörens rengöringsråd. Sätt inte film eller klistermärken över avkänningsområdet.
Gör ljusstyrkeförändringarna behagliga
En förbipasserande skugga bör inte nödvändigtvis ge ett abrupt hopp i ljusstyrkan. Fråga hur styrenheten jämnar ut korta förändringar och undviker upprepad växling runt ett tröskelvärde. Hysteres använder olika växlingspunkter när insignalen ökar respektive minskar. Filtrering kan minska känsligheten för korta variationer. Bekräfta vad det föreslagna systemet faktiskt gör.
Testa gradvisa och plötsliga förändringar. Observera skärmen efter övergång från ljusare till mörkare förhållanden och därefter åt andra hållet. Dokumentera om den stabiliseras, ändras upprepade gånger eller reagerar för långsamt för användningen. Kom överens om acceptabelt beteende i stället för att införa en godtycklig responstid.
Även minimi- och maximiinställningar behöver granskas. Kontrollera att lägsta nivån ger läsbarhet på avsett avstånd. Kontrollera högsta nivån med realistiskt innehåll och omgivningsljus. Automatisk reglering tar inte bort reflexer och ersätter inte en lämplig specifikation för skärm och frontglas.
Tre vanliga kommersiella tillämpningar
Skyltfönster
Ett skyltfönster kan växla mellan direkt sol, skugga och inomhusbelysning under dagen. Granska skärmen utifrån, där publiken står. En behaglig bild inifrån butiken bekräftar inte läsbarhet genom fönstret. Ta med det faktiska kampanjmaterialet i bedömningen.
Vår produktsida för ljusstarka skyltfönsterskärmar ger en utgångspunkt för denna produkttyp. Bekräfta sensor och automatisk styrkonfiguration i offerten tillsammans med monteringsposition och driftkrav.
Informationsskärmar utomhus
Granska dagsljusläsbarhet och utseende efter mörkrets inbrott separat. Kom överens med projektgruppen om tillåtna drifttider och ljusstyrkekrav. En ljussensor ersätter inte ett schema när skärmen ska stängas av vid en bestämd tid eller följa platsspecifika driftregler.
Batteridriven digital skyltning
Bakgrundsbelysningens inställningar hör hemma i en jämförelse av batteritid. Om ett prov använder fast maximal ljusstyrka och ett annat automatisk reglering, märk förhållandena tydligt. Presentera inte resultaten som likvärdiga. Spara spellista, driftperiod och relevanta miljöobservationer med drifttidsunderlaget.
Se ljusstark batteridriven digital skyltning för tillgängligt produktformat. Begär tillämpliga drifttidsvillkor för vald ljusstyrkeversion. En sensor ensam motiverar inte ett nytt påstående om antal drifttimmar.
Driftsättningskontroller före godkännande
- Identifiera avkänningsområdet och kontrollera att det monterade höljet lämnar det fritt.
- Bekräfta automatiskt, schemalagt och manuellt läge samt deras prioritet.
- Observera skärmen i ljusare, mörkare och växlande förhållanden.
- Kontrollera läsbarhet med normalt innehåll från publikens avsedda position.
- Starta om enheten och verifiera att godkända inställningar återkommer.
- Dokumentera reservbeteendet om sensorvärdet saknas.
Begär en personalrutin för avvikande beteende. Personalen ska veta hur man kontrollerar hinder, bekräftar aktivt läge och kontaktar support. Lämna inte en skärm permanent i ett manuellt läge bara för att ett driftsättningsproblem aldrig utreddes.
Spara godkända inställningar med enhetens konfigurationsunderlag. Upprepa relevanta kontroller efter styrenhetsuppdatering, sensorbyte eller ändrat hölje. Det ger tillförlitligare servicebeslut än att jämföra med någons minne av skärmens tidigare ljusstyrka.
Gör platsundersökningen till ett underlag för styrningen
Gå igenom platsens normala driftdag innan sensoralternativ väljs. Anteckna när skärmen utsätts för dagsljus, när omgivande belysning tänds och när kunder slutar använda området. Fastställ vem som styr förändringarna. En butikschefs beskrivning av öppnings- och stängningsrutinen kan avslöja krav som ett foto mitt på dagen missar.
Markera publikens avsedda position på installationsritningen. Förhållandena där kan skilja sig från dem precis runt sensorn. Granska en skyltfönsterskärm från trottoaren och en informationsskärm från gångstråket fram till den. Målet är lämplig visning på dessa platser, inte bara ett tal som ändras i en styrenhetsmeny.
Ta med kända säsongs- och driftförändringar, till exempel flyttbara markiser, fönsterdekorationer och kvällsbelysningsscheman. Hitta inte på ett universellt luxmål. Fråga hur föreslagen konfiguration ska justeras och verifieras på den faktiska platsen och vem som får ändra inställningar efter installationen.
Kom överens om operatörens reglage
Olika användare kan behöva olika åtgärder. Installatören kan behöva åtkomst till driftsättningsinställningar medan butikspersonalen bara behöver ett dokumenterat sätt att återställa automatiken. Fråga vilka reglage som finns i levererat gränssnitt. Skriv inte en rutin kring ett reglage som finns i komponentens datablad men saknas i den färdiga skärmen.
Definiera vad som händer efter en manuell justering. Förblir den aktiv tills personalen ändrar den, eller återställer ett befintligt schema ett annat läge? Skaffa svaret för vald styrenhet. En tydlig driftrutin hindrar en tillfällig demonstrationsinställning från att bli ett oförklarat permanent beteende i hela installationen.
Testa en hel dag, inte bara en enskild sensorreaktion
Att täcka och frilägga sensorn kan visa att en styrreaktion finns. Det visar inte att ljusstyrkan är behaglig eller ger läsbarhet under hela arbetsdagen. Planera observationer i representativt dagsljus, kvällsljus och övergångar. Om ett förhållande inte kan observeras vid driftsättning, registrera det som en återstående kontroll i stället för att anta att den är godkänd.
Dokumentera vid varje observation aktivt driftläge, omgivningsförhållanden, normalt innehåll och betraktningsposition. Om gränssnittet visar sensorvärde eller bakgrundsbelysningsinställning, spara även det. Lämna otillgängliga värden tomma och beskriv det visuella resultatet. Ett korrekt observationsunderlag är mer användbart än ett påhittat numeriskt acceptansresultat.
Använd samma spellista i jämförelsen så att innehållsbyten inte dominerar intrycket. En mestadels vit bild och en mörk annons kan se mycket olika ut med samma styrinställning. Ta med båda när verksamheten faktiskt använder dem och ange vilket material som visades när personalen rapporterade obehag eller dålig läsbarhet.
Kontrollera övergångar utan att skapa osäkra förhållanden
Använd normala ljusförändringar på plats eller en leverantörsgodkänd demonstrationsmetod. Öppna inte ett tätat hölje och utsätt inte elektronik för vatten för att imitera utomhusförhållanden. Om ett kontrollerat test inte kan göras säkert på plats, avtala om ett lämpligt leverantörstest och dokumentera vad det visar och inte visar.
Observera tiden efter en förändring, inte bara första justeringen. Notera om skärmen stabiliseras, fortsätter ändras stegvis eller oväntat återgår till en tidigare nivå. Beskriv sekvens och aktiva inställningar. Underlaget hjälper leverantören skilja konfigurationsproblem från hinder, schema eller annan samtidigt aktiv styrning.
Felsök oväntad automatisk ljusstyrka
Skärmen är fortsatt ljusstark efter mörkrets inbrott
Börja med driftläge och eventuell manuell överstyrning. Undersök sedan om närliggande belysning riktas mot avkänningsområdet. Kontrollera tillämplig miniminivå och schemabeteende i operatörsgränssnittet. Detta är felsökningssteg, inte bevis på en trasig sensor. Dokumentera vad som ändras innan en ersättningskomponent beställs.
Fråga också om klagomålet gäller själva skärmen eller reflekterat ljus omkring den. Betraktarens position och visat material hör till bedömningen. Om styrningen reagerar men lägsta tillåtna nivå är olämplig behöver konfigurationen granskas, inte sensorn rengöras eller bytas upprepade gånger.
Skärmen verkar för mörk i dagsljus
Kontrollera att inget blockerar avkänningsområdet och bekräfta valt läge. Jämför ljuset vid sensorn med ljuset som når skärmytan. Om sensorn ligger i djup skugga medan glaset får starkt dagsljus, dokumentera monteringen för leverantören i stället för att behandla sensorvärdet som representativt för hela skärmen.
Granska också reflexer och det grundläggande skärmvalet. Automatisk styrning gör inte en olämplig installation läsbar bara för att den aktiveras. Om skärmen nått sin stödda driftnivå ersätter en ändrad ljusstyrkekurva inte en gemensam bedömning av skärm, glas och montering.
Ljusstyrkan ändras upprepade gånger när människor passerar
Observera om personer eller rörliga föremål kastar korta skuggor över avkänningsområdet. Kontrollera om levererad styrenhet har inställningar för övergångsbeteende och begär rekommenderad justeringsmetod. Dokumentera mönstret före ändringar. Anta inte att alla system har reglage för filtrering eller hysteres bara för att teknikerna finns.
Efter varje justering, upprepa både observationen av passerande skuggor och en verklig förändring mellan ljusare och mörkare förhållanden. En inställning som dämpar korta variationer måste fortfarande låta skärmen reagera ändamålsenligt när miljön ändras. Godkänn det samlade beteendet och dokumentera kompromisser som verksamheten accepterar.
Ta med service och batteridrift i dokumentationen
Underhållsinstruktionerna bör visa sensorfönstret med ett foto eller en tydlig ritning av levererat hölje. Ange hur personalen kan kontrollera det och vilken rengöring leverantören tillåter. Om reklamfolie eller skydd läggs till senare ska sensorplaceringen ingå i godkännandekontrollen innan materialet monteras.
För en batteridriven enhet, dokumentera ljusstyrkeläget tillsammans med drifttidsresultatet. Ta med vald ljusstyrkeversion, spellista och relevanta ljusobservationer. Automatisk reglering kan ge en annan driftprofil än en fast inställning. Utan dokumentationen kan två till synes motstridiga drifttider helt enkelt avse olika förhållanden.
Gör inte ett gynnsamt prov till en garanterad drifttid för alla platser. Begär tillämplig batterispecifikation och testförhållanden från leverantören och utvärdera sedan den nödvändiga arbetsdagen. Om personalen behöver en laddningsplan, basera den på godkänd konfiguration och observerad användning, inte på en antagen fördel av sensorn ensam.
Frågor att reda ut före beställning
Mäter en omgivningsljussensor skärmens ljusstyrka?
Den mäter ljuset som når sensorn, beroende på konstruktion och installation. Den fastställer inte direkt skärmytans luminans. Om projektet kräver uppmätt skärmljus, definiera det som en separat mätuppgift med lämplig utrustning och överenskommen metod. Behandla inte luxvärden som nitvärden.
Kan automatisk ljusstyrka ersätta driftschemat?
Bara om det specificerade systemet uttryckligen har nödvändig funktion. Dimning när det blir mörkt är något annat än att stänga av skärmen vid stängningsdags. Lista kraven separat och bekräfta sedan samspelet. Personalen ska veta vilken funktion som förklarar skärmens tillstånd före öppning och efter stängning.
Vad händer om mätvärdet blir otillgängligt?
Begär reservbeteendet från leverantören och ta med det vid driftsättning. Anta inte att skärmen väljer en viss ljusstyrka, stoppar uppspelning eller skickar en varning. Om tillgängligt beteende är olämpligt för platsen, lös kravet innan konfigurationen godkänns i stället för att upptäcka det vid service.
Specificera beteendet, inte bara komponenten
Ett användbart inköpsunderlag beskriver plats, ljusförändringar, publikens position och driftschema. Det anger också vilka reglage operatören behöver och hur den färdiga enheten ska bedömas. ”Med ljussensor” är för knapphändigt för att fånga dessa förväntningar.
Skicka installationsuppgifterna till YJCEN för att diskutera en lämplig skärmkonfiguration. Bifoga foton av monteringsområdet och ange om dagsljusläsbarhet, kvällsutseende eller batteridrift är huvudfrågan. Bekräfta stödda styrfunktioner innan produkten godkänns.
