El ángulo de visión de un LCD indica cuánto puede desviarse el observador del eje frontal manteniendo un criterio determinado de calidad de imagen. En señalización digital, la pregunta práctica es más concreta: ¿se puede leer el mensaje desde los lugares donde las personas se detienen o pasan realmente?
Un ángulo de visión amplio en la ficha técnica es solo un punto de partida. No garantiza colores, contraste o nitidez del texto idénticos en toda una tienda, estación o recepción. Esta guía explica cómo utilizar ese dato para comprobar la posición prevista y una unidad de muestra.
¿Qué significa un ángulo de visión de 178 grados?
Un ángulo horizontal total de 178 grados suele corresponder a unos 89 grados a cada lado de la normal a la pantalla. La normal es una línea imaginaria perpendicular a su superficie. Confirme cómo define el fabricante ese intervalo y si indica por separado el ángulo vertical.
Esta cifra debe ir acompañada de las condiciones de medición. En su guía de calidad de imagen de pantallas LCD, EIZO explica que los ángulos de visión publicados pueden usar un umbral de contraste mínimo, como 10:1 o 5:1. El cumplimiento de ese umbral es diferente de mantener los colores y el brillo sin cambios. Pregunte por el criterio utilizado para el panel propuesto.
Al mirar la pantalla casi de perfil, su anchura aparente también se reduce. Aunque la imagen siga siendo visible, un rótulo pequeño puede resultar difícil de leer. El ángulo anunciado no sustituye una comprobación con el contenido, el tamaño y la distancia reales.
Separar el comportamiento del panel de la geometría de instalación
Comportamiento del panel
La tecnología del panel de cristal líquido influye en cómo cambia la imagen al apartarse del eje central. IPS, VA y TN son familias de paneles distintas, pero el nombre de la tecnología no determina por sí solo el resultado de una pantalla profesional completa. Compare el modelo y la configuración concretos que le ofrecen.
Durante una demostración, mire un fondo gris neutro, una imagen de producto familiar y los colores utilizados en su marca. Muévase hacia los lados y cambie la altura de visión. Tenga en cuenta cualquier cambio que interfiera con el contenido en lugar de juzgar solo un video de demostración brillante y altamente saturado.
Posición de pantalla

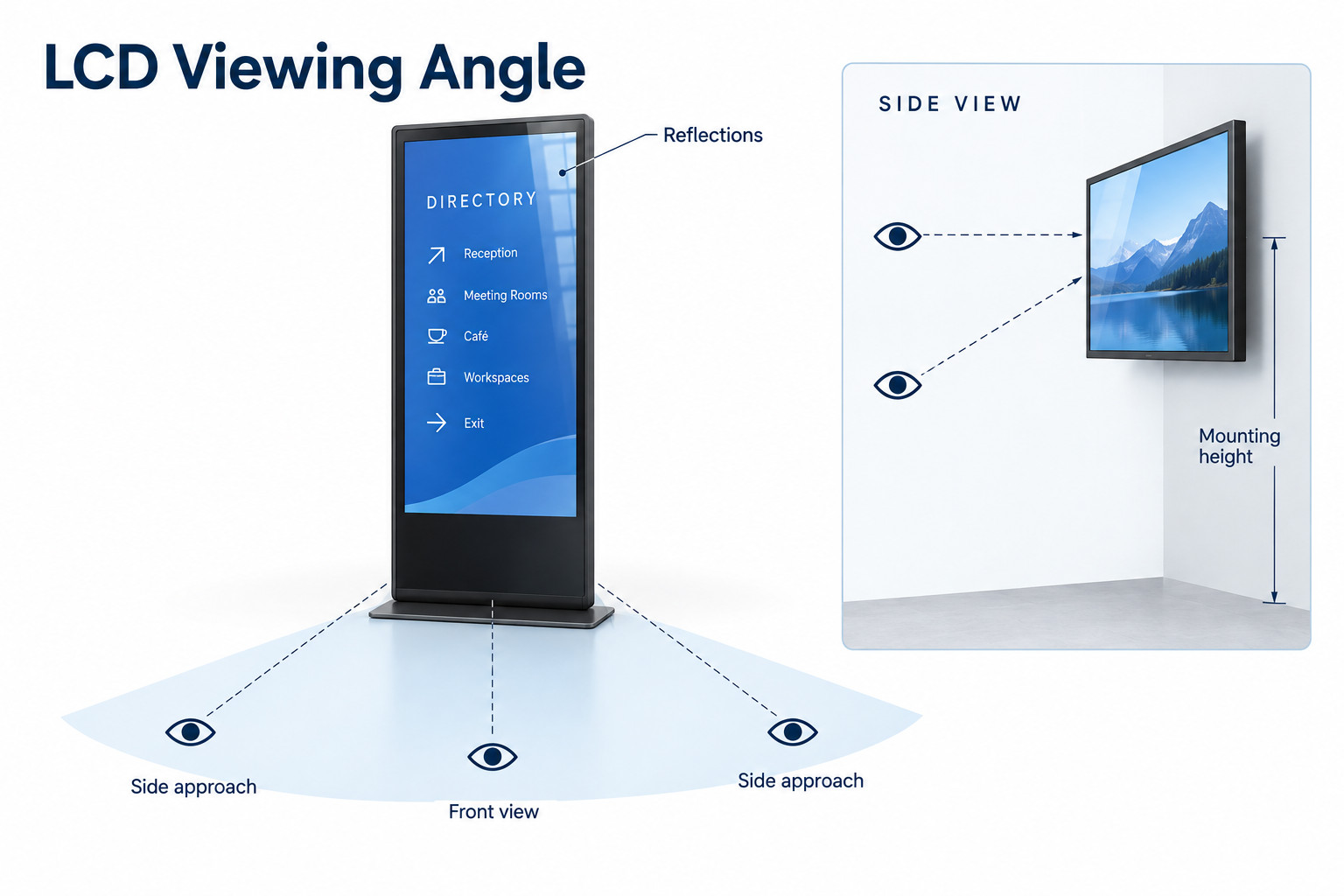

Una pantalla puede tener un amplio ángulo de visión especificado y aun así estar mal orientada. Para una señal en un pasillo, evalúe la aproximación desde ambos extremos. Para un menú sobre un mostrador, tenga en cuenta tanto a quienes están cerca como a quienes esperan más atrás.
Un simple cálculo del plano de planta puede ayudar con la colocación horizontal. Si un espectador se encuentra a 3 metros hacia los lados de la línea central de la pantalla y 4 metros delante de su plano, el ángulo fuera del eje es arctan (3/4), o aproximadamente 37 grados. Este es un ejemplo de geometría, no un límite de visualización recomendado.
Utilice ese cálculo para identificar las posiciones para una prueba de muestra. No tiene en cuenta el tamaño de la letra, los reflejos de vidrio o la vista del espectador. Todavía es necesario realizar una comprobación de lectura rápida en la ubicación marcada antes de aprobar la posición de montaje.
Compruebe la orientación vertical y la altura de montaje
Al girar la pantalla cambia la correspondencia entre los ejes del panel y los movimientos horizontales y verticales del observador. Confirme que el equipo completo admite la instalación vertical y evalúe la imagen en esa orientación. Una demostración horizontal no resuelve todas las dudas sobre la visualización vertical.
La altura de montaje importa porque los visitantes rara vez miran una pantalla pública desde su centro exacto. Revise la vista desde posiciones sentadas y de pie cuando sea relevante. Una pantalla instalada en lo alto de una entrada puede necesitar una posición diferente o una inclinación aprobada para mantener el mensaje legible.
Mantenga el rango de ajuste del soporte y las instrucciones de instalación de la pantalla en la decisión. Una mejora óptica no es útil si la nueva posición bloquea la ventilación o crea un problema de montaje. Compruebe el ángulo final con el instalador antes de perforar o fabricar un cerco.
Los reflejos pueden parecer un problema de ángulo de visión
Si una zona oscura resulta difícil de ver solo desde una posición, busque el reflejo de una ventana o una luz del techo. Desplácese un poco y observe si la mancha luminosa se mueve por la pantalla. Tanto la sala como el panel pueden influir en lo que percibe el espectador.
Pruebe el conjunto frontal completo, incluidos el vidrio de protección y las capas táctiles. Nuestra guía de vidrio antideslumbramiento (AG) y antirreflejos (AR) explica por qué el tratamiento de superficie se elige por separado. Pregunte qué estructura incluye el presupuesto, en lugar de deducirla del ángulo de visión anunciado para el panel.
Para una pantalla orientada hacia el escaparate, compruebe la legibilidad desde el exterior de la tienda. Tenga en cuenta el cristal, los edificios cercanos y la luz diurna prevista. Una pantalla que se ve clara desde dentro puede presentar reflejos diferentes para los transeúntes.
Una prueba práctica de posición de visualización
Prepare un conjunto corto de contenido real antes de revisar una muestra. Incluye el texto importante más pequeño, una fotografía de producto, un diseño oscuro y una página de información típica. Utilice el brillo operativo previsto y mantenga los mismos archivos durante toda la comparación.
| Posición | Qué comprobar | Registro |
|---|---|---|
| En línea recta | Legibilidad y color de referencia | Ajustes de distancia e imagen |
| Aproximación lateral | Forma del texto, contraste y cambio de color | Ubicación en el plano de planta |
| Cerca y por debajo | Vista vertical de una pantalla elevada | Altura de montaje e inclinación |
| Desde el otro lado de la sala | El texto útil más pequeño y la jerarquía visual | Archivo de contenido y tamaño de texto |
| Cerca de una fuente de luz reflejada | Si el deslumbramiento cruza información clave | Iluminación y hora del día |
Pídale a alguien que no haya memorizado el contenido que lo lea en cada posición. Conocer el mensaje de antemano puede hacer que un diseño débil parezca más legible de lo que es. Registra la palabra, número o botón específico que causa dificultad.
Cambiar un factor a la vez. Primero compare la posición o inclinación; luego considere el tamaño del contenido o la configuración de la pantalla. Si varias cosas cambian juntas, se hace difícil explicar por qué la muestra final funciona mejor y reproducir el resultado en otros sitios.
Qué incluir en el informe de instalación
Comparta un plano, las distancias aproximadas de lectura, la altura de montaje, la orientación y ejemplos de contenido. Añada fotos de las ventanas y la iluminación. Marque los puntos desde los que debe leerse el mensaje, incluidos los accesos laterales y las zonas de espera.
Para una pantalla de señalización digital de pie, puede ser posible probar la colocación antes de fijar la posición definitiva. Para pantallas profesionales de señalización digital de montaje mural, fije las posiciones de lectura antes de la instalación. Pídale a YJCEN que confirme la configuración de pantalla propuesta según esos requisitos.
Preguntas frecuentes sobre los ángulos de visión LCD
¿Significa 178 grados que la imagen se ve idéntica en todas partes?
No. Describe un rango bajo un criterio establecido. El color, el contraste y la legibilidad práctica pueden cambiar dentro de ese rango, así que pregunte por la condición de medición y revise una muestra.
¿Puede un brillo más alto resolver una mala vista lateral?
Puede mejorar la visibilidad en algunas condiciones de iluminación, pero no elimina todos los cambios de color o reflejos fuera del eje. Compare la instalación completa antes de cambiar la configuración de brillo.
¿Debería cada espectador estar directamente frente a la pantalla?
Eso rara vez es posible en un espacio público. Identifique las posiciones de visualización importantes y adapte a ellas la ubicación de la pantalla, el contenido y el hardware. Los ángulos de visión muy oblicuos o las vistas obstruidas pueden justificar una segunda pantalla.
