En LCD-skärms betraktningsvinkel beskriver hur långt från läget rakt framför skärmen man kan förflytta sig medan bilden fortfarande uppfyller ett angivet kvalitetskriterium. För digital skyltning är den praktiska frågan mer konkret: kan människor läsa budskapet där de faktiskt står eller går?
En stor vinkel i databladet är en utgångspunkt. Den innebär inte att färg, kontrast eller textskärpa är identisk överallt i en butik, station eller reception. Den här guiden visar hur specifikationen kan omsättas i en praktisk kontroll av skärmplacering och provexemplar.
Vad innebär en betraktningsvinkel på 178 grader?
När en leverantör anger 178 grader som totalt horisontellt intervall innebär det vanligen ungefär 89 grader åt vardera sidan från skärmens normal. Normalen är en tänkt linje som går vinkelrätt ut från skärmen. Bekräfta hur tillverkaren definierar intervallet och om den vertikala vinkeln anges separat.
Värdet behöver anges tillsammans med provningsvillkoren. I sin guide om LCD-bildkvalitet förklarar EIZO att angivna betraktningsvinklar kan utgå från ett lägsta kontrastförhållande, till exempel 10:1 eller 5:1. Att uppfylla den gränsen är inte samma sak som att färger och ljusstyrka förblir oförändrade. Fråga vilket kriterium som används för den föreslagna panelen.
Vid en mycket snäv vinkel ser skärmen också smalare ut för betraktaren. Även om bilden fortfarande syns kan en liten textetikett vara svår att läsa. En angiven vinkel bör därför inte ersätta en kontroll av det faktiska innehållet, skärmstorleken och betraktningsavståndet.
Skilj panelens egenskaper från installationens geometri
Panelens egenskaper
LCD-panelens konstruktion påverkar hur bilden förändras när den betraktas från sidan. IPS, VA och TN är olika paneltyper, men beteckningen ensam beskriver inte resultatet för en komplett professionell skärm. Jämför den faktiska modell och konfiguration som erbjuds.
Granska en neutralgrå bakgrund, en välbekant produktbild och varumärkets färger under demonstrationen. Förflytta dig i sidled och ändra ögonhöjd. Notera förändringar som stör innehållet, i stället för att bara bedöma en ljusstark demonstrationsvideo med starka färger.
Skärmplacering

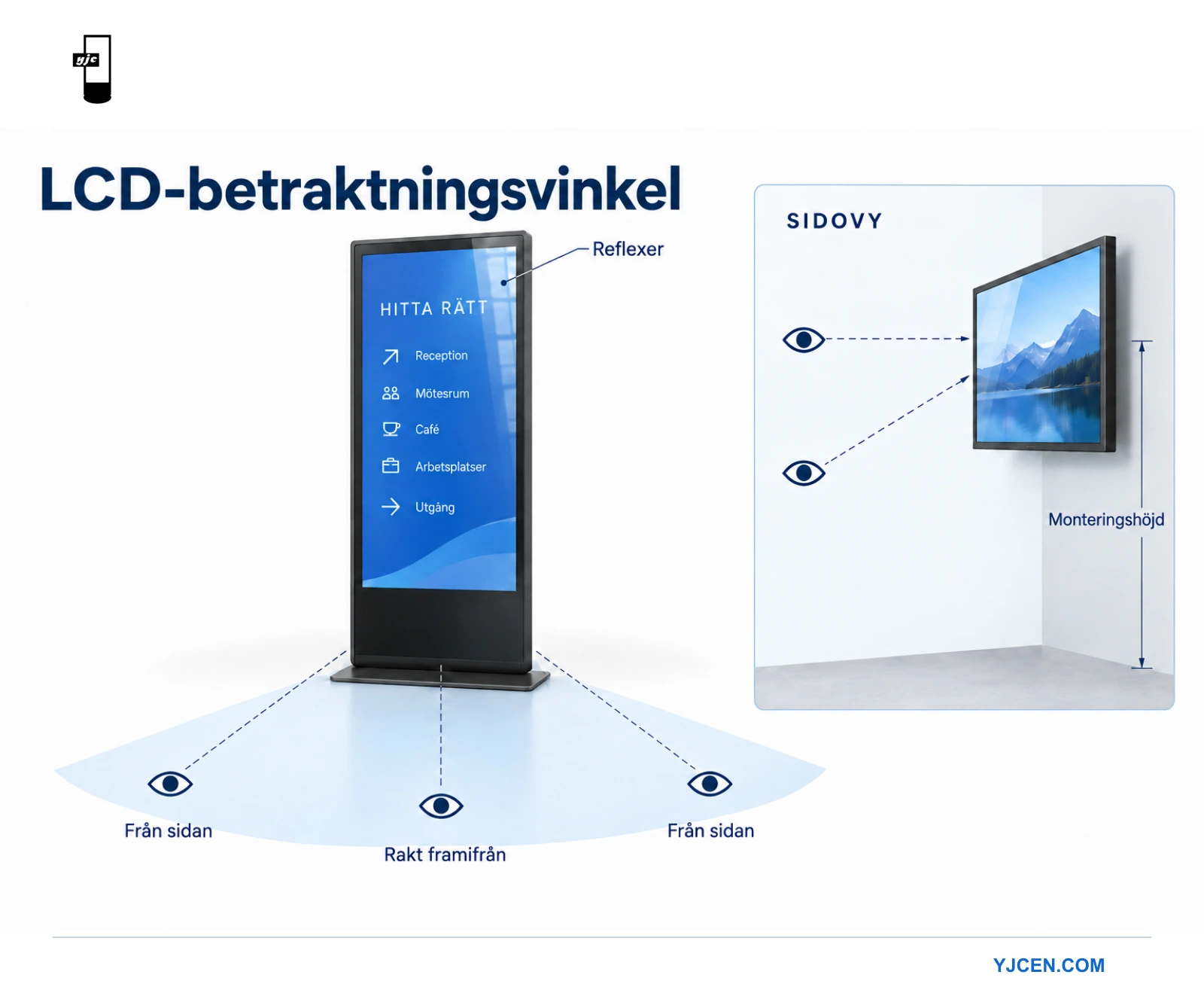

En skärm kan ha stor angiven betraktningsvinkel och ändå vara riktad åt fel håll. För en korridorskylt behöver man kartlägga hur besökare närmar sig från båda hållen. För en meny ovanför en disk bör kontrollen omfatta både kunder nära disken och personer som väntar längre bort.
En enkel beräkning på planritningen kan underlätta placeringen i sidled. Om en betraktare står 3 meter åt sidan från skärmens mittlinje och 4 meter framför skärmplanet blir vinkeln från normalen arctan(3/4), alltså cirka 37 grader. Detta är ett geometriskt exempel, inte en rekommenderad gräns för betraktningsvinkeln.
Använd beräkningen för att välja positioner där provexemplaret ska testas. Den tar inte hänsyn till bokstavsstorlek, glasreflexer eller betraktarens syn. En enkel läskontroll på den markerade platsen behövs fortfarande innan monteringspositionen godkänns.
Kontrollera stående orientering och monteringshöjd
När en skärm roteras ändras vilken panelaxel som motsvarar betraktarens rörelse i sidled respektive höjdled. Bekräfta att hela skärmen är godkänd för den planerade stående installationen och granska sedan bilden i den orienteringen. En demonstration i liggande läge besvarar inte alla frågor om betraktning i stående läge.
Monteringshöjden har betydelse eftersom besökare sällan ser en publik skärm rakt framför dess mittpunkt. Kontrollera bilden från sittande och stående positioner där det är relevant. En skärm högt ovanför en entré kan behöva annan placering eller en godkänd lutning för att budskapet ska vara läsbart.
Ta hänsyn till fästets justeringsområde och skärmens installationsanvisningar. En bättre bildvinkel hjälper inte om den nya placeringen blockerar ventilationen eller orsakar monteringsproblem. Kontrollera slutvinkeln med installatören innan hål borras eller en inramning tillverkas.
Reflexer kan likna ett problem med betraktningsvinkeln
Om ett mörkt parti är svårt att se från en enda position bör du leta efter en reflekterad fönsteryta eller taklampa. Flytta dig en bit och se om det ljusa området förskjuts över skärmen. Både rummet och panelen kan påverka vad betraktaren ser.
Testa hela frontkonstruktionen, inklusive skyddsglas eller peklager. Vår guide om antibländnings- och antireflexglas förklarar varför ytbehandling är ett separat val. Fråga vilken konstruktion som ingår i offerten i stället för att dra slutsatser av panelens angivna betraktningsvinkel.
Kontrollera skyltfönsterskärmar från utsidan av butiken. Ta med fönsterglas, närliggande byggnader och förväntat dagsljus i bedömningen. En skärm som ser tydlig ut inifrån kan ge andra reflexer för en förbipasserande.

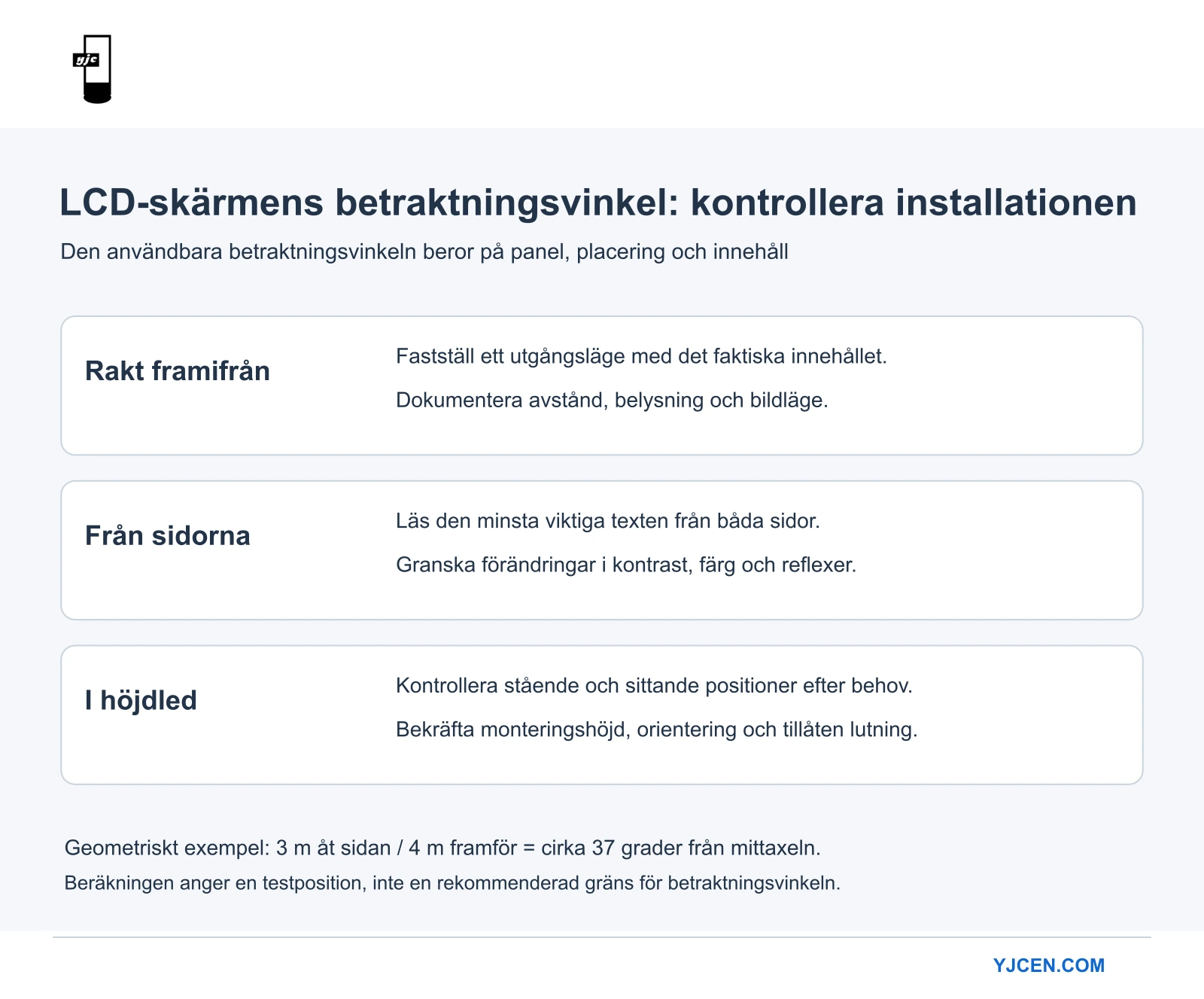

Ett praktiskt test av betraktningspositioner
Förbered ett litet urval verkligt innehåll innan ett provexemplar granskas. Ta med den minsta viktiga texten, ett produktfoto, en mörk layout och en typisk informationssida. Använd planerad ljusstyrka för drift och samma filer under hela jämförelsen.
| Placering | Att kontrollera | Dokumentera |
|---|---|---|
| Rakt framifrån | Läsbarhet och färg som referens | Avstånd och bildinställningar |
| Närmande från sidan | Textform, kontrast och färgförändring | Position på planritningen |
| Nära och nedanför | Vy i höjdled mot en högt monterad skärm | Monteringshöjd och lutning |
| På andra sidan rummet | Minsta användbara text och visuell hierarki | Innehållsfil och textstorlek |
| Nära reflekterat ljus | Om bländande reflexer täcker viktig information | Belysning och tid på dagen |
Be någon som inte kan innehållet utantill läsa det från varje position. Kännedom om budskapet kan få en svag layout att verka mer lättläst än den är. Anteckna exakt vilket ord, tal eller vilken knapp som är svår att uppfatta.
Ändra en faktor i taget. Jämför först placering eller lutning och bedöm sedan innehållets storlek eller skärmkonfigurationen. Om flera saker ändras samtidigt blir det svårt att förklara varför det slutliga provexemplaret fungerar bättre och att upprepa resultatet på andra platser.
Vad installationsunderlaget bör innehålla
Skicka planritning, ungefärliga betraktningsavstånd, monteringshöjd, orientering och exempel på innehåll. Bifoga foton som visar fönster och belysning. Markera var budskapet måste kunna läsas, inklusive gångstråk från sidan och väntområden.
För en golvstående skärm för digital skyltning kan placeringen eventuellt provas innan den fastställs. För väggmonterade professionella skärmar bör läspositionerna fastställas före installationen. Be YJCEN bekräfta den föreslagna skärmkonfigurationen utifrån det underlaget.
Vanliga frågor om LCD-skärmars betraktningsvinklar
Betyder 178 grader att bilden ser likadan ut överallt?
Nej. Den beskriver ett intervall enligt ett angivet kriterium. Färg, kontrast och praktisk läsbarhet kan förändras inom intervallet. Fråga därför efter mätförhållandena och granska ett provexemplar.
Kan högre ljusstyrka förbättra en dålig bild från sidan?
Det kan förbättra synligheten i vissa ljusförhållanden, men tar inte bort alla färgförändringar vid sned betraktning eller alla reflexer. Jämför hela installationen innan ljusstyrkan ändras.
Bör alla betraktare stå rakt framför skärmen?
Det är sällan möjligt i offentliga miljöer. Identifiera viktiga betraktningspositioner och välj skärmplacering, innehåll och hårdvara utifrån dem. Mycket snäva eller skymda siktlinjer kan motivera ytterligare en skärm.
