HDBaseT voor digital signage: zender, ontvanger en kabel plannen

De connectorvorm vertelt niet hoe de verbinding werkt. Een HDBaseT-aansluiting en Ethernet-aansluiting kunnen op elkaar lijken terwijl ze verschillende doelen dienen. Bepaal vóór bestelling het videoformaat, het traject, de besturingsfuncties en de voedingsopstelling. Controleer daarna de specifieke zender en ontvanger als combinatie.

Teken eerst de volledige verbinding

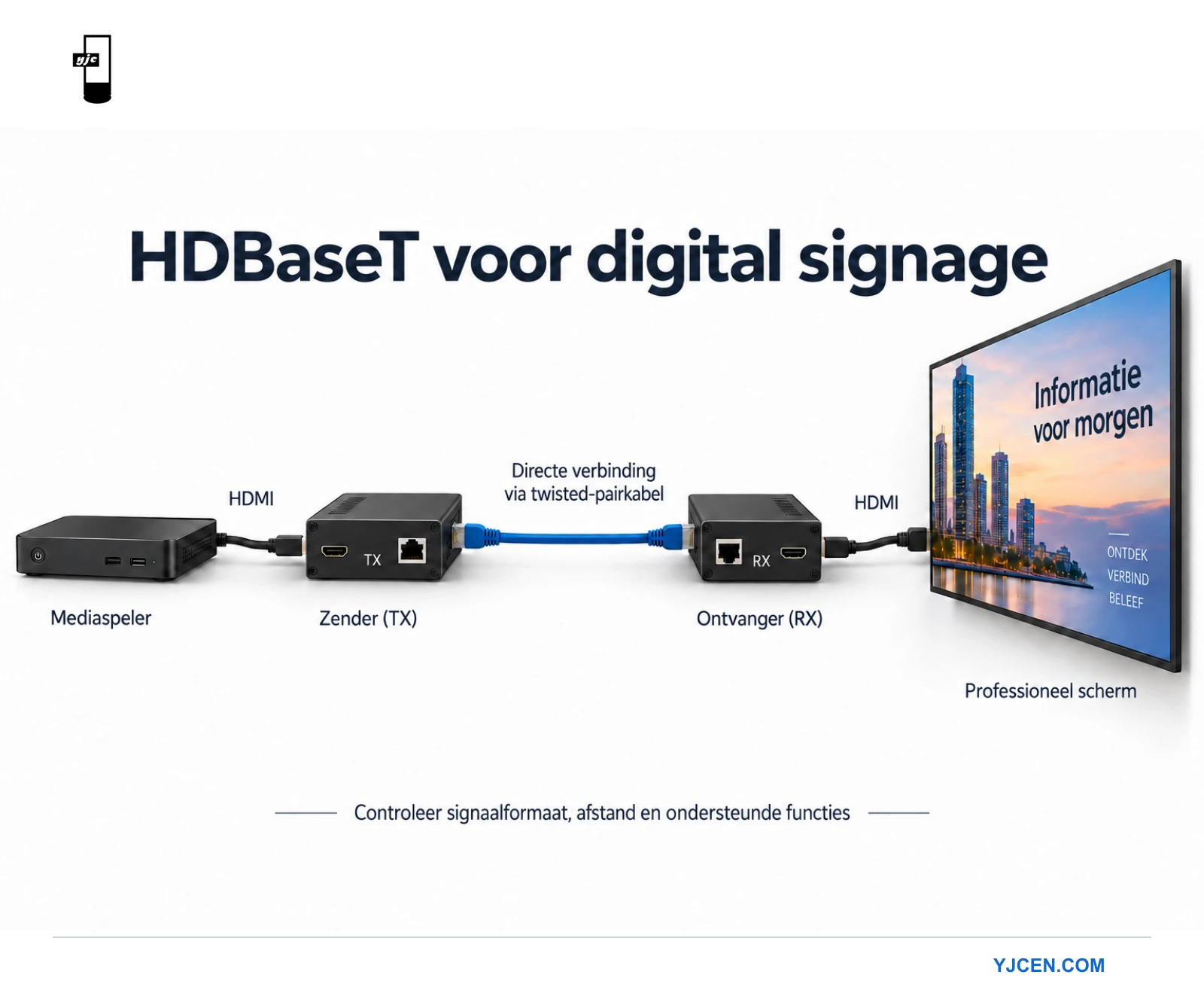

Begin met een eenvoudig schema: bron, zender, geïnstalleerde kabel, ontvanger en display-ingang. Voeg alle adapters, wandaansluitingen en patchkabels toe die in de uiteindelijke installatie blijven. Een verbinding die met een korte testkabel werkt, moet nog via het daadwerkelijke traject worden getest.

Bepaal welk apparaat de content maakt en welk apparaat die weergeeft. Een mediaspeler met netwerkverbinding kan materiaal via Ethernet downloaden en vervolgens video via HDMI en een HDBaseT-extender versturen. Dat zijn afzonderlijke systeemonderdelen. De netwerkverbinding maakt de extender niet tot een netwerkvideodecoder.

Sommige professionele displays hebben een compatibele ontvanger ingebouwd; andere vereisen een externe ontvanger. Lees de ingangsspecificatie van het exacte displaymodel. Een LAN-aansluiting bewijst geen ingebouwde HDBaseT-ingang en een HDMI-ingang betekent niet dat een ontvanger is inbegrepen.

Teken bij meerdere schermen elke vertakking met de bestemming. Ga er niet van uit dat één zender met gewone netwerkhardware kan worden gesplitst. Kies een distributieversterker, matrix of netwerkvideosysteem voor de beoogde architectuur en documenteer die als onderdeel van het ontwerp.

Wat een HDBaseT-specificatie wel en niet belooft

Het technologieoverzicht van de HDBaseT Alliance beschrijft verschillende generaties en functiesets. Ondersteunde video, afstand en aanvullende functies hangen af van de uitvoering. Een genoemde afstand of versienummer is daarom slechts een beginpunt voor het beoordelen van een specifiek extenderpaar.

De Alliance beschrijft bijvoorbeeld dat HDBaseT 3.0 ongecomprimeerd 4K bij 60 Hz met 4:4:4-chroma tot 100 meter ondersteunt onder de opgegeven kabelvoorwaarden. Dit betekent niet dat elk product met de naam HDBaseT die combinatie ondersteunt. Lees de tabel van de fabrikant met formaten en afstanden.

Vertaal de projecteisen naar een volledige signaalbeschrijving. Vermeld resolutie, beeldfrequentie, chromaformaat en kleurdiepte, en waar nodig audio. Alleen ‘4K-ondersteuning’ laat te veel open. De bron, het extenderpaar en het display moeten allemaal de beoogde combinatie ondersteunen.

Beoordeel bij menuborden en locatieoverzichten niet alleen foto’s maar ook kleine tekst. Een videodemonstratie kan goed ogen, terwijl fijne gekleurde letters een formaatbeperking laten zien. Leg het gekozen uitgangsformaat vast bij de ingebruikname, zodat een latere update van de mediaspeler de testvoorwaarden niet ongemerkt verandert.

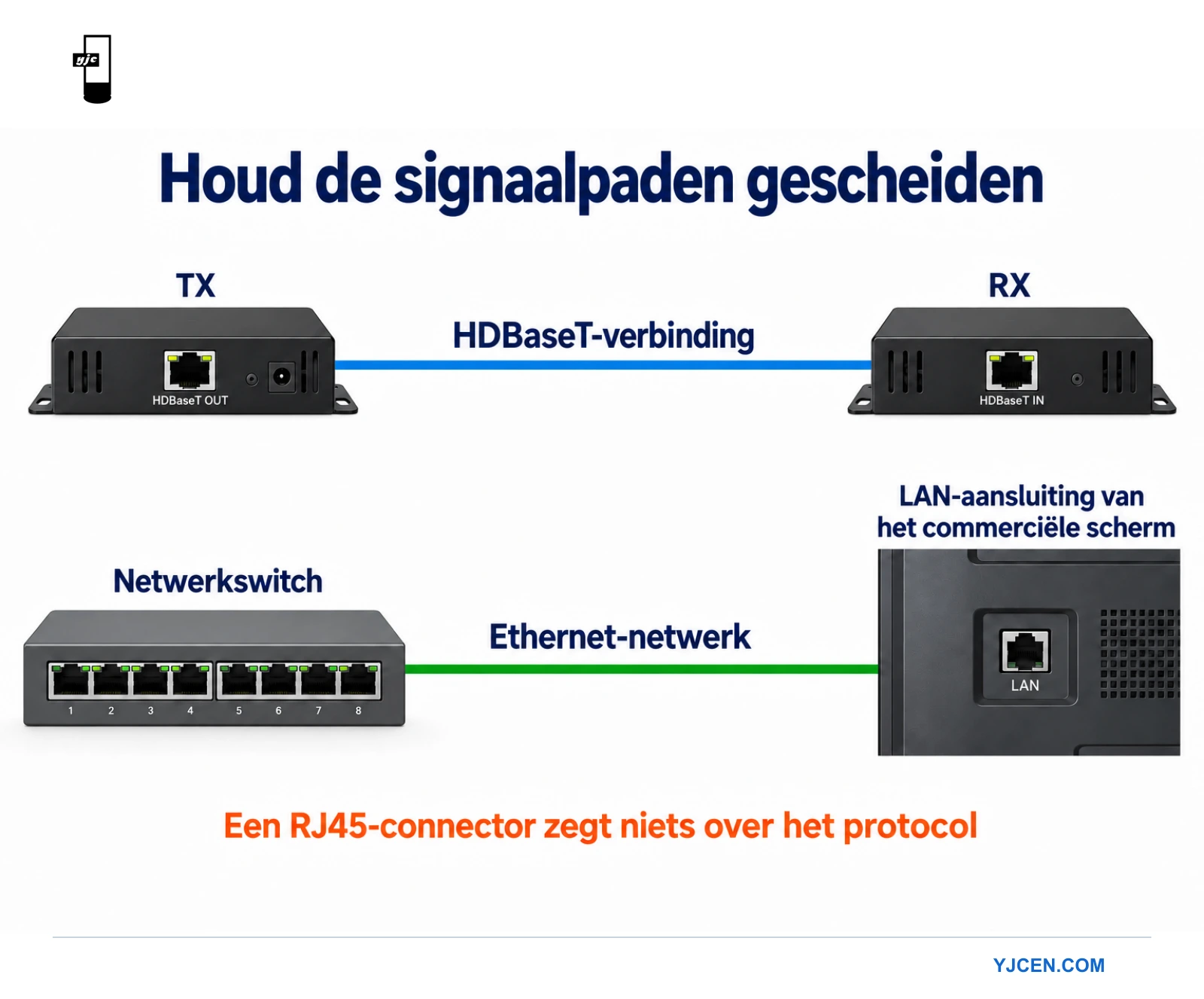

Maak onderscheid tussen HDBaseT en Ethernet-switching

Een gewone Ethernet-switch vervangt geen HDBaseT-distributieapparaat. De informatie van de Alliance over besturing en verbindingen legt uit dat een HDBaseT-verbinding niet zomaar door een Ethernet-switch kan lopen. Sommige apparatuur kan naast andere functies een Ethernet-kanaal vervoeren, maar de aansluitingen moeten de productdocumentatie volgen.

Label beide uiteinden van de geïnstalleerde kabel met bestemming en signaaltype. In een volle kast kan een bekende RJ45-connector tot een verkeerde aansluiting leiden. Gebruik een aansluitschema dat de LAN-verbinding van het display onderscheidt van het specifieke traject voor videoverlenging.

Moet video via een bestaand netwerk worden verspreid, beoordeel dan een geschikt AV-over-IP-systeem als een afzonderlijk ontwerp. Bevestig de switch-, bandbreedte- en beheereisen met de leverancier van dat systeem. Neem niet aan dat een HDBaseT-zender erop kan worden aangesloten alleen omdat beide Category-bekabeling gebruiken.

Kies de zender en ontvanger samen

Vraag schriftelijke bevestiging van compatibiliteit tussen de exacte modellen. Begin met het beoogde videoformaat en de geïnstalleerde afstand en controleer daarna de aanvullende functies één voor één. Een werkend beeld bewijst niet dat USB, seriële besturing, audioretour of voeding op afstand ook naar behoren werkt.

Vraag bij een voorstel met verschillende merken om een geteste combinatie of regel vóór de definitieve installatie een proefopstelling. Bewaar modelnummers en firmwareversies. Wordt tijdens onderhoud een apparaat vervangen, vergelijk dan de gedocumenteerde mogelijkheden van de vervanger; vertrouw niet op een vergelijkbaar frontpaneel of een gelijkende productnaam.

Noteer de richting van elke functie. Video loopt doorgaans van de mediaspeler naar het display; besturings- of retourkanalen kunnen anders zijn ingericht. Bij een touchscreenkiosk moeten aanraakgegevens bijvoorbeeld terug naar de computer kunnen. Daarvoor is een expliciet ondersteund traject nodig.

Bij projecten met interactieve kiosken: controleer de aanraakinterface afzonderlijk van de videoverbinding. Test de controller, het besturingssysteem en de volledige verlengingsopstelling met de daadwerkelijke applicatie. Een geslaagde videodemonstratie vervangt geen werkende aanraaksessie.

Plan kabel, afmontage en het geïnstalleerde traject

Gebruik de kabelopbouw en Category-classificatie die voor de gekozen apparatuur en het doelformaat zijn voorgeschreven. Lees beperkingen voor afscherming, patchkabels, connectoren en de totale kanaallengte. Een kabel met een bekend categorielabel bewijst op zichzelf niet dat het volledige geïnstalleerde kanaal aan de eisen voldoet.

Meet het kabeltraject dat de installateur werkelijk gebruikt. Neem stijgstukken, servicelussen en patchverbindingen tussen ruimten of kasten mee. Markeer de geplande afmontagepunten op de tekening. De rechtstreekse afstand tussen mediaspeler en display is nuttig voor een schets, maar is niet de geïnstalleerde kabellengte.

Laat de installateur het kabeltype en de afmontagemethode documenteren. Bewaar kabeltestresultaten in het projectdossier wanneer zulke tests zijn voorgeschreven. Volg de installatie-instructies van apparatuur- en kabelfabrikanten, inclusief vereisten voor buigradius en scheiding, in plaats van één algemene regel voor elke locatie te improviseren.

Zorg dat beide eindapparaten bereikbaar zijn. Een ontvanger achter een permanent afgesloten display kan lastig te controleren of te vervangen zijn. Controleer ruimte voor connectoren, ventilatie en onderhoud voordat u de montagedetails goedkeurt. De verlengingsapparatuur mag de vereiste vrije ruimte van het display niet blokkeren.

Leg voeding en besturing vast in plaats van ze te veronderstellen

Noteer waar elk eindapparaat voeding krijgt en welke goedgekeurde voeding wordt gebruikt. Sommige producten ondersteunen voeding via de verbinding; andere hebben aan beide uiteinden een voeding nodig. Bevestig de exacte ondersteunde opstelling. Neem bij het aansluiten niet aan dat alle systemen voor voeding op afstand uitwisselbaar zijn.

Maak onderscheid tussen voeding van de ontvanger en voeding van het professionele display. Ook als de ontvanger zonder lokale adapter werkt, kan het scherm een eigen netspanningsaansluiting nodig hebben. Zet beide vereisten op de installatietekening, zodat het elektrische plan bij de apparatuurlijst past.

Bepaal voor geplande aan/uit-besturing of het systeem seriële commando’s, een infraroodtraject, HDMI CEC of een netwerkinterface gebruikt. Controleer de vereiste besturingsfunctie op beide eindapparaten. Lees de commandodocumentatie van het display en test de volgorde met de daadwerkelijke controller voordat u erop vertrouwt voor onbeheerd gebruik.

Neem een herstarttest op. Kijk wat er gebeurt als de mediaspeler vóór het display start en herhaal de test in omgekeerde volgorde. Leg vast of het verwachte beeld en de besturingsverbinding zonder handmatig ingrijpen terugkeren. Dit is een projectacceptatiecontrole, geen claim dat elke extender op dezelfde manier opstart.

Controleer EDID en beveiligde content door de hele keten

Vraag hoe de zender display-identificatiegegevens afhandelt en of een vaste uitgangsmodus of opgeslagen EDID wordt gebruikt. Noteer de gekozen instelling en de reden daarvoor. Een instelling die in een proefopstelling beeld geeft, is na vervanging van bron of display mogelijk niet passend.

Gebruik de beoogde mediaspeler en content bij acceptatie. Gebruikt het project beveiligde bronnen, controleer de vereisten daarvan dan over de hele verbinding. Een geslaagd onbeveiligd testbeeld bewijst niet dat alle abonnementscontent of beveiligde content door dezelfde keten zal werken.

Verander bij beeldverlies telkens één variabele. Breng eerst een rechtstreekse, aantoonbaar goed werkende verbinding tussen bron en display tot stand. Voeg daarna zender en ontvanger toe met de aanbevolen testkabel van de leverancier. Test tot slot het geïnstalleerde traject. Zo onderscheidt u bronconfiguratie, compatibiliteit van eindapparaten en kabelproblemen.

Leg de verschijnselen vast in plaats van elke storing ‘geen signaal’ te noemen. Noteer of de verbindingsindicator verandert, of audio doorgaat en of het probleem bij een bepaald uitgangsformaat optreedt. Geef die waarnemingen met model- en firmwaregegevens door aan de apparatuurleverancier.

Een plan voor ingebruikname van een signage-installatie

Leg een uitgangssituatie vast

Stel een kleine set representatieve content samen: een menu of locatieoverzicht met fijne tekst, een stilstaand beeld en, als video bij het project hoort, een videobestand. Bevestig de werkelijke uitgangsinstellingen van de bron. Bewaar bestanden en instellingen om na installatie of onderhoud dezelfde uitgangssituatie te kunnen gebruiken.

Sluit de goedgekeurde eindapparaten in een proefopstelling aan en leg een werkende configuratie vast. Controleer video, benodigde audio en elk gespecificeerd besturingskanaal. Laat optionele functies niet ongetest als het project ervan afhankelijk is. Los onzekerheid over compatibiliteit op voordat de apparatuur op een moeilijk bereikbare plek wordt geïnstalleerd.

Test het definitieve traject

Herhaal de basistest via de geïnstalleerde bekabeling, inclusief de patchkabels en wandaansluitingen die in gebruik blijven. Laat het display in de bedoelde bedrijfsmodus werken. Volg de leveranciersrichtlijnen voor testduur en thermische omstandigheden; een korte beeldcontrole bewijst geen langdurige betrouwbaarheid.

Bekijk de daadwerkelijke content vanaf normale kijkposities. Controleer op bijsnijden, uitrekken en onverwacht kwaliteitsverlies. Bevestig dat het display na een herstart de bedoelde ingang kiest. Wisselt een controller van ingang of voedingstoestand, test dan de volledige reeks.

Maak de overdracht reproduceerbaar

Geef het onderhoudsteam een aansluitschema, de modellen van de eindapparaten, firmwaregegevens en het goedgekeurde bronformaat. Vermeld kabellabels en voedingspunten. Bewaar een korte herstelprocedure die aangeeft welke apparaten opnieuw mogen worden gestart en welke instellingen behouden moeten blijven.

Leg vast wanneer een nieuwe compatibiliteitscontrole nodig is: een andere mediaspeler of ontvanger, een nieuwe display-ingang of een uitgangsformaat met hogere bandbreedte. Wijzig een stabiele installatie niet zomaar omdat een andere menu-instelling beschikbaar is. Controleer de gewijzigde configuratie vóór uitrol.

Vragen vóór bestelling

Vraag één overzicht voor de voorgestelde combinatie. Daarin moeten zender, ontvanger, kabeleisen, ondersteund formaat op de geplande afstand en vereiste voedingen staan. Voeg de besturingsfuncties en display-ingang toe. Vraag de leverancier niet-ondersteunde of ongeteste functies duidelijk aan te geven.

Koppel bij herhaalde installaties de goedgekeurde apparatuurlijst aan een tekeningversie. Stelt inkoop een vervangend product voor, beoordeel dat dan met hetzelfde acceptatieformulier. Dat is nuttiger dan een vervanger goedkeuren alleen omdat HDBaseT op de verpakking staat of dezelfde maximale afstand wordt genoemd.

Beoordeel of een lokale signage-mediaspeler het project eenvoudiger maakt. Een verlengde verbinding kan nuttig zijn als apparatuur centraal moet blijven. Kan content lokaal of via het netwerk worden beheerd, vergelijk dan ook de onderhoudstoegang en gebruikseisen van die opstelling.

Veelgestelde vragen over HDBaseT

Kan ik de zender op de LAN-poort van het display aansluiten?

Gebruik alleen de aansluiting die de displayfabrikant voorschrijft. Een LAN-poort is doorgaans voor netwerkverkeer; een HDBaseT-ingang moet expliciet zijn aangeduid. Heeft het display geen compatibele ingebouwde ontvanger, dan kan een externe ontvanger op een ondersteunde video-ingang nodig zijn.

Haalt elke HDBaseT-extender dezelfde afstand?

Nee. Controleer de tabel met formaten en afstanden en de kabelvoorwaarden van het product. Afstandsclaims kunnen afhangen van het signaalformaat en de generatie van de apparatuur. Beoordeel het hele geïnstalleerde kanaal en de exacte videomodus in plaats van een genoemd maximum op elke combinatie toe te passen.

Verbetert een extender de beeldkwaliteit?

Een extender vervoert een ondersteund signaal tussen locaties. Hij maakt ongeschikt beeldmateriaal niet leesbaar en verhelpt geen optische beperkingen van het display. Controleer of het vereiste formaat correct bij het scherm aankomt en beoordeel helderheid, tekstgrootte en kijkomstandigheden afzonderlijk.

Hebben YJCEN-displays standaard HDBaseT?

Ga daar niet van uit. Bevestig de ingangen en een eventueel benodigde ontvanger voor de exacte productconfiguratie. Gebruikt uw project professionele digital signage voor wandmontage, bezorg bij uw offerteaanvraag dan het voorgestelde schema van de signaalketen.

Beoordeel de volledige displayverbinding

Bezorg het beoogde contentformaat, het kabeltraject, de besturingsvereisten en de voorgestelde eindapparaten aan het team van YJCEN. We kunnen de displayconfiguratie bespreken en bepalen welke controles nodig zijn met de leverancier van de integratieapparatuur. Bevestig de uiteindelijke compatibiliteit aan de hand van de gekozen hardware en een goedgekeurde test met een proefopstelling.
