HDBaseT kann ein Bildsignal über ein dediziertes Twisted-Pair-Kabel zwischen Gerätestandorten übertragen. Bei Digital Signage wird häufig ein Mediaplayer mit einem Sender verbunden, der über ein Kabel zu einem Empfänger führt; ein kurzes HDMI-Kabel verbindet diesen mit dem gewerblichen Display. Diese Lösung lohnt eine Prüfung, wenn der Player nicht neben dem Bildschirm stehen kann.
Die Steckerform erklärt nicht die Funktion der Verbindung. HDBaseT- und Ethernet-Buchsen können ähnlich aussehen und unterschiedliche Aufgaben erfüllen. Definieren Sie vor der Bestellung Videoformat, Leitungsweg, Steuerfunktionen und Stromversorgung. Prüfen Sie anschließend Sender und Empfänger als konkretes Paar.
Zuerst die vollständige Verbindung zeichnen

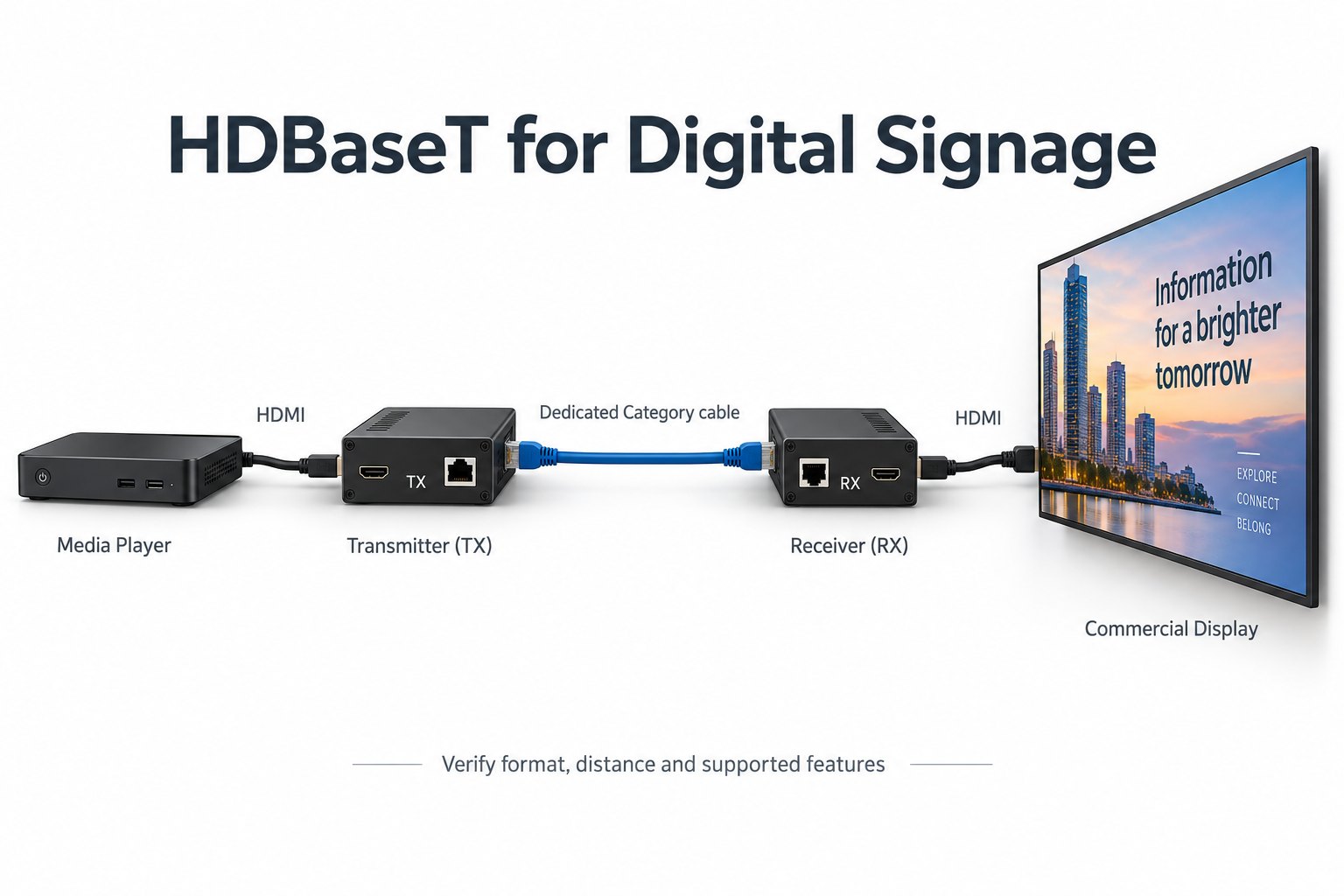

Beginnen Sie mit Quelle, Sender, installiertem Kabel, Empfänger und Displayeingang. Ergänzen Sie alle Adapter, Anschlussplatten und Patchkabel, die in der fertigen Installation verbleiben. Eine Verbindung, die mit einem kurzen Prüfkabel funktioniert, muss auch über den tatsächlichen Leitungsweg getestet werden.
Klären Sie, welches Gerät die Inhalte erzeugt und welches sie anzeigt. Ein vernetzter Signage-Player kann Dateien über Ethernet herunterladen und Video über HDMI und einen HDBaseT-Extender ausgeben. Das sind getrennte Systemteile. Der Netzwerkanschluss macht den Extender nicht zu einem Netzwerk-Videodecoder.
Manche gewerblichen Displays besitzen einen kompatiblen integrierten Empfänger, andere benötigen einen externen. Lesen Sie die Eingangsspezifikation des konkreten Modells. Eine LAN-Buchse belegt keinen HDBaseT-Eingang, und ein HDMI-Eingang bedeutet nicht, dass ein Empfänger mitgeliefert wird.
Zeichnen Sie bei mehreren Bildschirmen jeden Zweig und sein Ziel. Nehmen Sie nicht an, dass sich ein Sender mit gewöhnlicher Netzwerktechnik aufteilen lässt. Verteilverstärker, Matrix oder Netzwerk-Videosystem müssen zur Architektur passen und in der Planung dokumentiert sein.
Was eine HDBaseT-Spezifikation zusagt
Die Technologieübersicht der HDBaseT Alliance beschreibt unterschiedliche Generationen und Funktionsumfänge. Unterstützte Videosignale, Entfernungen und Zusatzfunktionen hängen von der Implementierung ab. Eine maximale Reichweite oder Versionsnummer ist daher nur der Ausgangspunkt für die Prüfung eines bestimmten Extenderpaars.
Die Alliance beschreibt beispielsweise HDBaseT 3.0 mit unkomprimiertem 4K bei 60 Hz und 4:4:4-Farbabtastung über bis zu 100 Meter unter den angegebenen Kabelbedingungen. Nicht jedes Produkt mit HDBaseT-Bezeichnung unterstützt diese Kombination. Lesen Sie die Format-Reichweiten-Tabelle des Herstellers.
Formulieren Sie die Projektanforderung als vollständige Signalbeschreibung. Nennen Sie Auflösung, Bildrate, Chromaformat, Farbtiefe und gegebenenfalls Audio. „4K-Unterstützung“ lässt zu viele Fragen offen. Quelle, Extenderpaar und Display müssen die vorgesehene Kombination gemeinsam unterstützen.
Prüfen Sie bei Menütafeln und Verzeichnissen neben Fotos auch kleine Schrift. Ein Video kann akzeptabel aussehen, während feine farbige Buchstaben eine Formatgrenze sichtbar machen. Dokumentieren Sie das gewählte Ausgangsformat, damit ein späteres Playerupdate die Prüfbedingungen nicht unbemerkt verändert.
HDBaseT und Ethernet-Switching getrennt halten

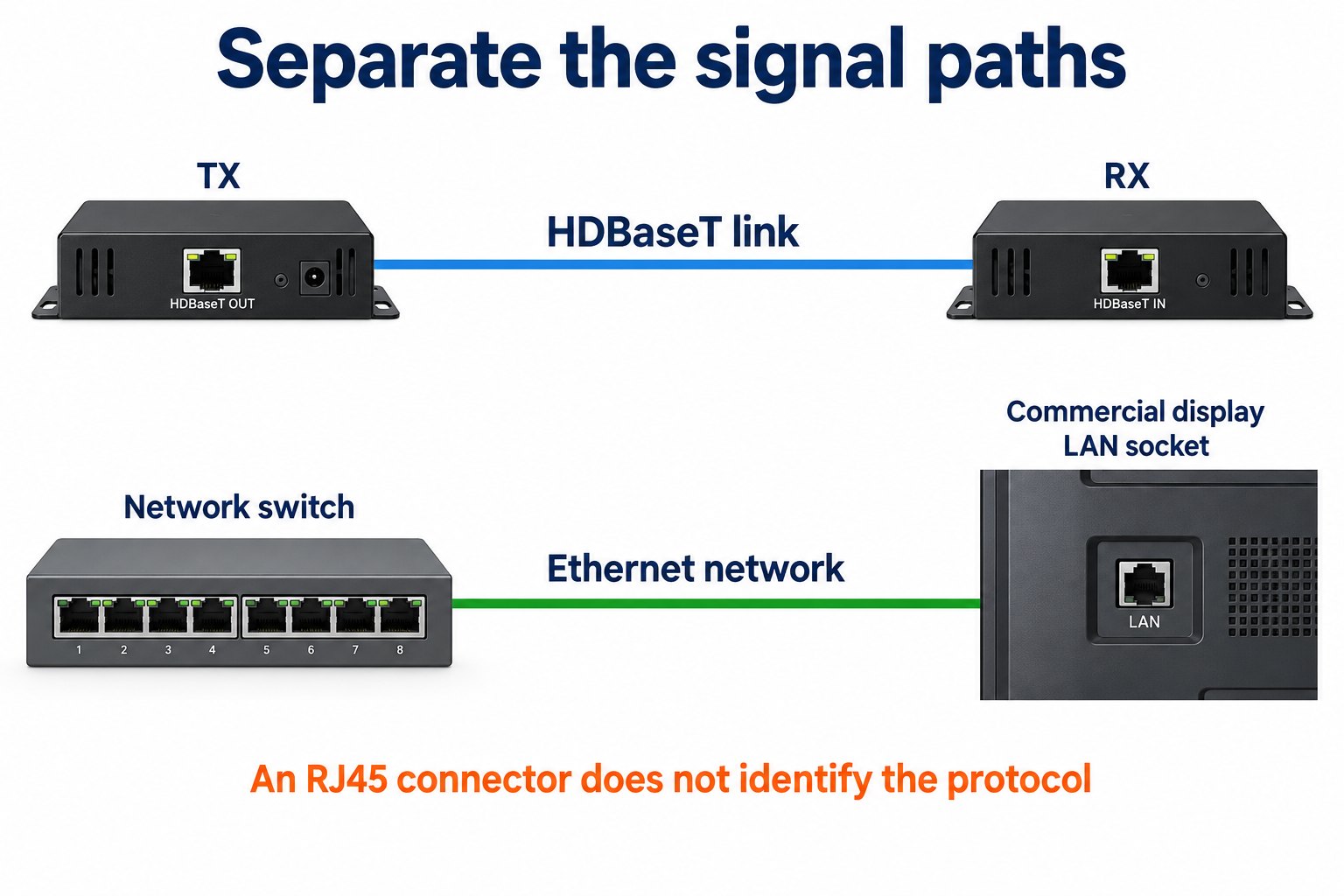

Ein gewöhnlicher Ethernet-Switch ersetzt kein HDBaseT-Verteilgerät. Die Hinweise der Alliance zu Steuerung und Konnektivität erläutern, dass eine HDBaseT-Verbindung nicht einfach durch einen Ethernet-Switch geführt werden kann. Manche Geräte übertragen neben anderen Funktionen einen Ethernet-Kanal; die Anschlüsse müssen jedoch der Produktdokumentation entsprechen.
Kennzeichnen Sie beide Kabelenden mit Ziel und Signalart. In einem dicht belegten Schrank kann ein vertrauter RJ45-Stecker zu falschem Patchen führen. Unterscheiden Sie im Anschlussplan die LAN-Verbindung des Displays vom dedizierten Videoverlängerungsweg.
Soll Video über ein bestehendes Netzwerk verteilt werden, prüfen Sie ein geeignetes AV-over-IP-System als eigenständige Lösung. Klären Sie Switching, Bandbreite und Verwaltung mit dessen Anbieter. Ein HDBaseT-Sender gehört nicht allein deshalb dazu, weil beide Systeme Kategorieverkabelung verwenden.
Sender und Empfänger gemeinsam auswählen
Lassen Sie die Kompatibilität der genauen Modelle schriftlich bestätigen. Beginnen Sie mit Videoformat und installierter Entfernung, danach prüfen Sie jede Zusatzfunktion. Ein sichtbares Bild beweist nicht, dass auch USB, serielle Steuerung, Audiorückkanal oder Fernspeisung wie benötigt funktionieren.
Fordern Sie bei einer Kombination verschiedener Marken eine geprüfte Zusammenstellung an oder vereinbaren Sie vor der endgültigen Installation einen Mustertest. Bewahren Sie Modell- und Firmwareangaben auf. Vergleichen Sie bei Ersatz die dokumentierten Fähigkeiten statt nur Frontplatte oder Produktnamen.
Dokumentieren Sie die Richtung jeder Funktion. Video läuft normalerweise vom Player zum Display, Steuer- oder Rückkanäle können anders angeordnet sein. Bei einem Touchterminal müssen Berührungsdaten beispielsweise zum Computer zurücklaufen. Dafür ist ein ausdrücklich unterstützter Übertragungsweg erforderlich.
Bei Projekten mit interaktiven Terminalsprüfen Sie die Touchschnittstelle getrennt von der Videoverbindung. Testen Sie Controller, Betriebssystem und vollständige Verlängerung mit der tatsächlichen Anwendung. Eine erfolgreiche Videovorführung ersetzt keine funktionierende Touchbedienung.
Kabel, Anschlüsse und Leitungsweg planen
Verwenden Sie Kabelaufbau und Kategorie, die für Geräte und Zielformat vorgeschrieben sind. Beachten Sie Vorgaben zu Schirmung, Patchkabeln, Steckern und Gesamtlänge. Eine bekannte Kategoriebezeichnung allein beweist nicht, dass der gesamte installierte Kanal die Anforderung erfüllt.
Messen Sie den tatsächlich vorgesehenen Leitungsweg einschließlich Steigungen, Reserveschleifen und Verbindungen zwischen Räumen oder Schränken. Tragen Sie die Anschlusspunkte in den Plan ein. Die Luftlinie zwischen Player und Display hilft bei der Skizze, ist aber nicht die installierte Kabellänge.
Lassen Sie Kabeltyp und Anschlussverfahren dokumentieren. Bewahren Sie vorgeschriebene Kabelprüfberichte in der Projektakte auf. Befolgen Sie die Montagehinweise der Geräte- und Kabelhersteller, einschließlich Biegeradien und Abständen, statt eine allgemeine Regel für jeden Standort zu erfinden.
Sorgen Sie für Zugang zu beiden Endpunkten. Ein Empfänger hinter einer dauerhaft verschlossenen Anzeige ist schwer zu prüfen oder auszutauschen. Prüfen Sie Platz für Anschlüsse, Belüftung und Wartung vor der Montagefreigabe. Der Extender darf die vorgeschriebenen Freiräume des Displays nicht beeinträchtigen.
Stromversorgung und Steuerung ausdrücklich festlegen
Führen Sie auf, wo jeder Endpunkt versorgt wird und welches freigegebene Netzteil verwendet wird. Manche Produkte erlauben Stromübertragung über die Verbindung, andere benötigen an beiden Enden ein Netzteil. Bestätigen Sie die genaue Lösung. Gehen Sie nicht von beliebig austauschbaren Fernspeisesystemen aus.
Unterscheiden Sie zwischen der Versorgung des Empfängers und des gewerblichen Displays. Auch wenn der Empfänger ohne lokales Netzteil arbeitet, kann der Bildschirm einen eigenen Netzanschluss benötigen. Tragen Sie beides in die Montagezeichnung ein, damit Elektroplanung und Geräteliste übereinstimmen.
Klären Sie für zeitgesteuertes Ein- und Ausschalten, ob serielle Befehle, Infrarot, HDMI CEC oder eine Netzwerkschnittstelle verwendet werden. Prüfen Sie die erforderliche Funktion an beiden Endpunkten. Lesen Sie die Displaybefehle und testen Sie die Sequenz mit der tatsächlichen Steuerung vor dem unbeaufsichtigten Betrieb.
Führen Sie einen Neustarttest durch. Beobachten Sie zuerst den Start des Players vor dem Display und danach die umgekehrte Reihenfolge. Dokumentieren Sie, ob Bild und Steuerverbindung ohne manuellen Eingriff zurückkehren. Das ist eine Projektabnahmeprüfung, keine Behauptung, dass alle Extender gleich starten.
EDID und geschützte Inhalte über die ganze Kette prüfen
Fragen Sie, wie der Sender Displayinformationen verarbeitet und ob ein fester Ausgangs- oder gespeicherter EDID-Modus verwendet wird. Dokumentieren Sie Einstellung und Begründung. Eine am Prüfplatz funktionierende Einstellung kann nach einem Quellen- oder Displaywechsel ungeeignet sein.

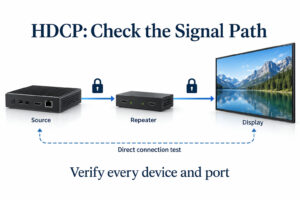

Verwenden Sie bei der Abnahme den vorgesehenen Player und die tatsächlichen Inhalte. Prüfen Sie bei geschützten Quellen deren Anforderungen über die gesamte Verbindung. Ein erfolgreiches ungeschütztes Testbild beweist nicht, dass alle Abonnement- oder geschützten Inhalte über dieselbe Kette funktionieren.
Ändern Sie bei Bildausfall jeweils nur eine Variable. Stellen Sie zunächst eine nachweislich funktionierende Direktverbindung von Quelle zu Display her. Fügen Sie dann Sender und Empfänger mit dem empfohlenen Prüfkabel hinzu. Prüfen Sie zuletzt die installierte Strecke. So lassen sich Quellenkonfiguration, Endpunktkompatibilität und Kabelprobleme unterscheiden.
Dokumentieren Sie konkrete Symptome statt jede Störung als „kein Signal“ zu bezeichnen. Ändert sich die Verbindungsanzeige, läuft Audio weiter, tritt der Fehler nur bei einem Ausgangsformat auf? Übermitteln Sie diese Beobachtungen zusammen mit Modell- und Firmwareangaben an den Lieferanten.
Ein Inbetriebnahmeplan für Signage
Eine Ausgangsbasis schaffen
Bereiten Sie repräsentative Inhalte vor: Menü oder Verzeichnis mit feiner Schrift, ein Standbild und gegebenenfalls eine Videodatei. Bestätigen Sie die tatsächlichen Ausgangseinstellungen der Quelle. Bewahren Sie Dateien und Einstellungen auf, um nach Montage oder Wartung dieselbe Ausgangsbasis zu verwenden.
Verbinden Sie die freigegebenen Endpunkte am Prüfplatz und dokumentieren Sie die funktionierende Konfiguration. Prüfen Sie Video, erforderliches Audio und jeden festgelegten Steuerkanal. Lassen Sie benötigte Zusatzfunktionen nicht ungeprüft. Klären Sie die Kompatibilität vor einer schwer zugänglichen Montage.
Den endgültigen Leitungsweg testen
Wiederholen Sie den Basistest über die installierte Verkabelung einschließlich der verbleibenden Patchkabel und Anschlussplatten. Betreiben Sie das Display im vorgesehenen Modus. Beachten Sie Herstellerhinweise zu Prüfdauer und Temperaturbedingungen; eine kurze Bildkontrolle beweist keine langfristige Zuverlässigkeit.

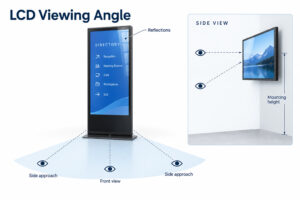

Prüfen Sie die realen Inhalte aus normalen Betrachterpositionen. Achten Sie auf Beschneidung, Streckung oder unerwarteten Qualitätsverlust. Bestätigen Sie die richtige Eingangswahl nach einem Neustart. Führt eine Steuerung Eingangswechsel oder Schaltvorgänge aus, testen Sie die vollständige Sequenz.
Eine nachvollziehbare Übergabe ermöglichen
Übergeben Sie der Wartung Anschlusszeichnung, Endpunktmodelle, Firmwareangaben und freigegebenes Quellenformat. Ergänzen Sie Kabelkennzeichnungen und Versorgungsstellen. Eine kurze Wiederherstellungsanleitung sollte nennen, welche Geräte neu gestartet werden dürfen und welche Einstellungen erhalten bleiben müssen.
Listen Sie Änderungen auf, die eine neue Kompatibilitätsprüfung erfordern: Ersatzplayer, anderer Empfänger, neuer Displayeingang oder ein Ausgangsformat mit höherem Bandbreitenbedarf. Eine stabile Installation sollte nicht beiläufig geändert werden, nur weil ein weiterer Menüpunkt verfügbar ist. Prüfen Sie die neue Konfiguration vor dem Rollout.
Fragen vor der Bestellung
Fordern Sie ein gemeinsames Antwortblatt für die vorgeschlagene Kombination. Es sollte Sender, Empfänger, Kabelanforderungen, unterstütztes Format bei der vorgesehenen Entfernung und Netzteile nennen. Ergänzen Sie Steuerfunktionen und Displayeingang. Nicht unterstützte oder ungeprüfte Funktionen sollen klar markiert sein.
Verknüpfen Sie bei wiederholten Installationen die freigegebene Geräteliste mit einer Zeichnungsversion. Prüfen Sie vorgeschlagene Ersatzprodukte anhand desselben Abnahmeblatts. Das ist aussagekräftiger als die Freigabe allein wegen eines HDBaseT-Aufdrucks oder derselben beworbenen Maximalentfernung.
Prüfen Sie, ob ein lokaler Signage-Player das Projekt vereinfacht. Eine verlängerte Verbindung kann sinnvoll sein, wenn Geräte zentral untergebracht werden müssen. Lassen sich Inhalte lokal oder über das Netzwerk verwalten, vergleichen Sie auch Wartungszugang und Betriebsanforderungen dieser Alternative.
Häufige Fragen zu HDBaseT
Kann der Sender an den LAN-Port des Displays angeschlossen werden?
Verwenden Sie nur die vom Displayhersteller angegebene Verbindung. Ein LAN-Port dient normalerweise dem Netzwerk; ein HDBaseT-Eingang muss ausdrücklich ausgewiesen sein. Ohne kompatiblen integrierten Empfänger kann ein externer Empfänger an einem unterstützten Videoeingang erforderlich sein.
Erreicht jeder HDBaseT-Extender dieselbe Entfernung?
Nein. Prüfen Sie Format-Reichweiten-Tabelle und Kabelbedingungen des Produkts. Reichweiten können je nach Signalformat und Gerätegeneration variieren. Beurteilen Sie den gesamten installierten Kanal und den genauen Videomodus statt einer allgemeinen Maximalangabe.
Verbessert ein Extender die Bildqualität?
Er soll ein unterstütztes Signal zwischen Standorten übertragen. Er macht ungeeignete Grafiken nicht lesbar und korrigiert keine optischen Displaygrenzen. Bestätigen Sie die korrekte Übertragung des benötigten Formats und beurteilen Sie Helligkeit, Schriftgröße und Sichtbedingungen getrennt.
Enthalten YJCEN-Displays HDBaseT?
Gehen Sie nicht davon aus. Bestätigen Sie Eingänge und gegebenenfalls benötigte Empfänger für die konkrete Produktkonfiguration. Bei einem Projekt mit gewerblicher wandmontierter Signagereichen Sie bei der Angebotsanfrage die geplante Signalkettenzeichnung ein.
Die vollständige Displayverbindung prüfen
Senden Sie Inhaltsformat, Kabelroute, Steuerungsbedarf und vorgesehene Endpunkte an das YJCEN-Team. Wir können die Displaykonfiguration und die mit dem Integrationsanbieter durchzuführenden Prüfungen besprechen. Die endgültige Kompatibilität sollte anhand der gewählten Hardware und eines freigegebenen Mustertests bestätigt werden.
