Hoe werkt een infraroodtouchscreen?
Een touchframe met infrarooddetectie (IR) bepaalt een positie wanneer een vinger of geschikt voorwerp lichtstralen over het schermoppervlak onderbreekt. Zenders en ontvangers zitten rondom het scherm.
- Houd het detectieframe vrij van obstakels zoals sierranden, labels en montageonderdelen.
- Test de werkelijke invoermiddelen, handschoenen, gebaren en lichtomstandigheden.
- Controleer de controller, de host en de toewijzing van aanraakcoördinaten op compatibiliteit.
- Test de definitieve applicatie over het volledige actieve gebied voordat u de samenstelling accepteert.
IR kan nuttig zijn voor grote interactieve displays, maar de naam bevestigt geen buitengebruik, handschoenondersteuning of besturingssysteemcompatibiliteit. Daarvoor zijn specificaties van het complete apparaat nodig. Deze gids beschrijft detectie en controles vóór goedkeuring van interactieve signage.
Hoe een infraroodtouchscreen een positie detecteert

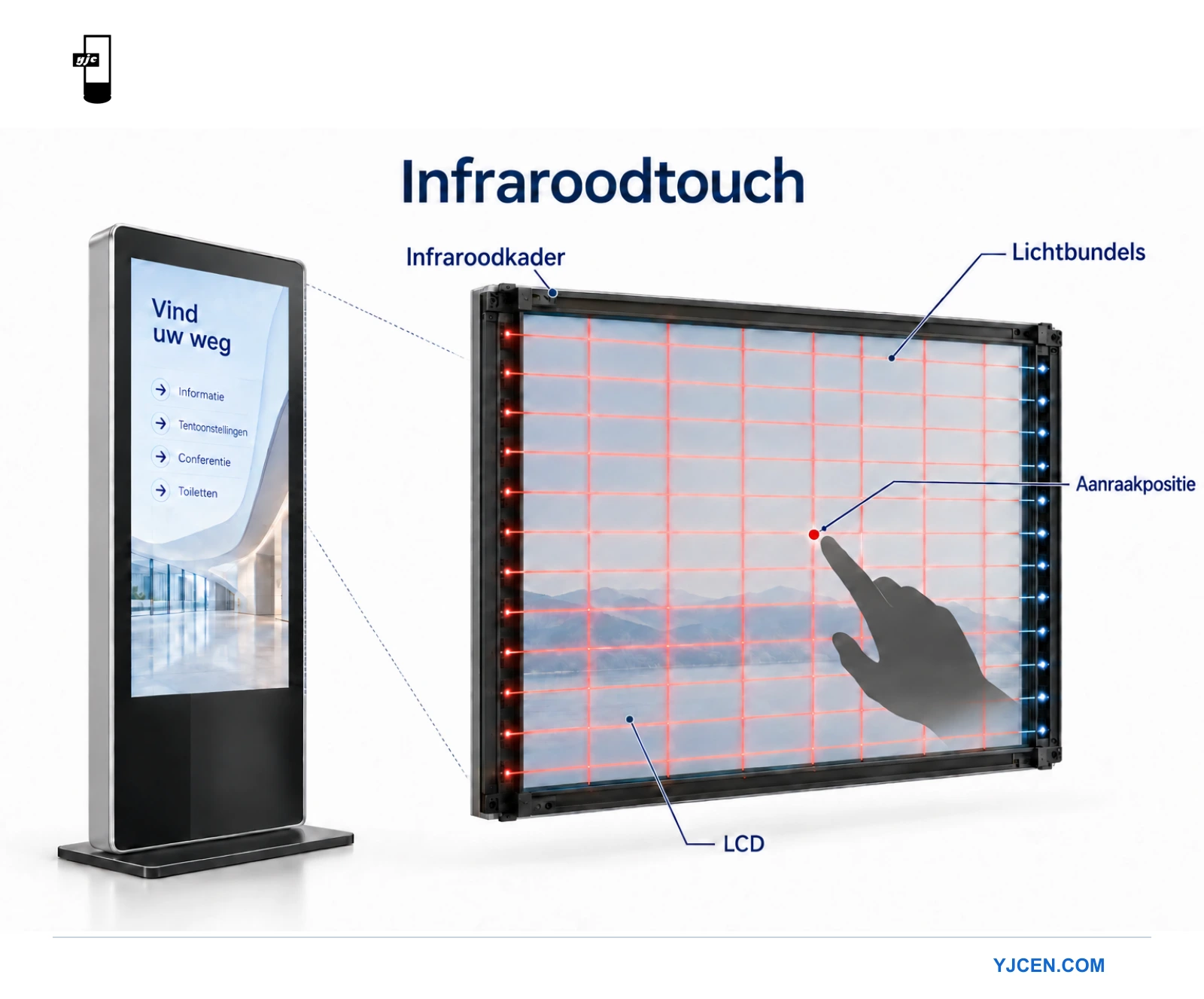

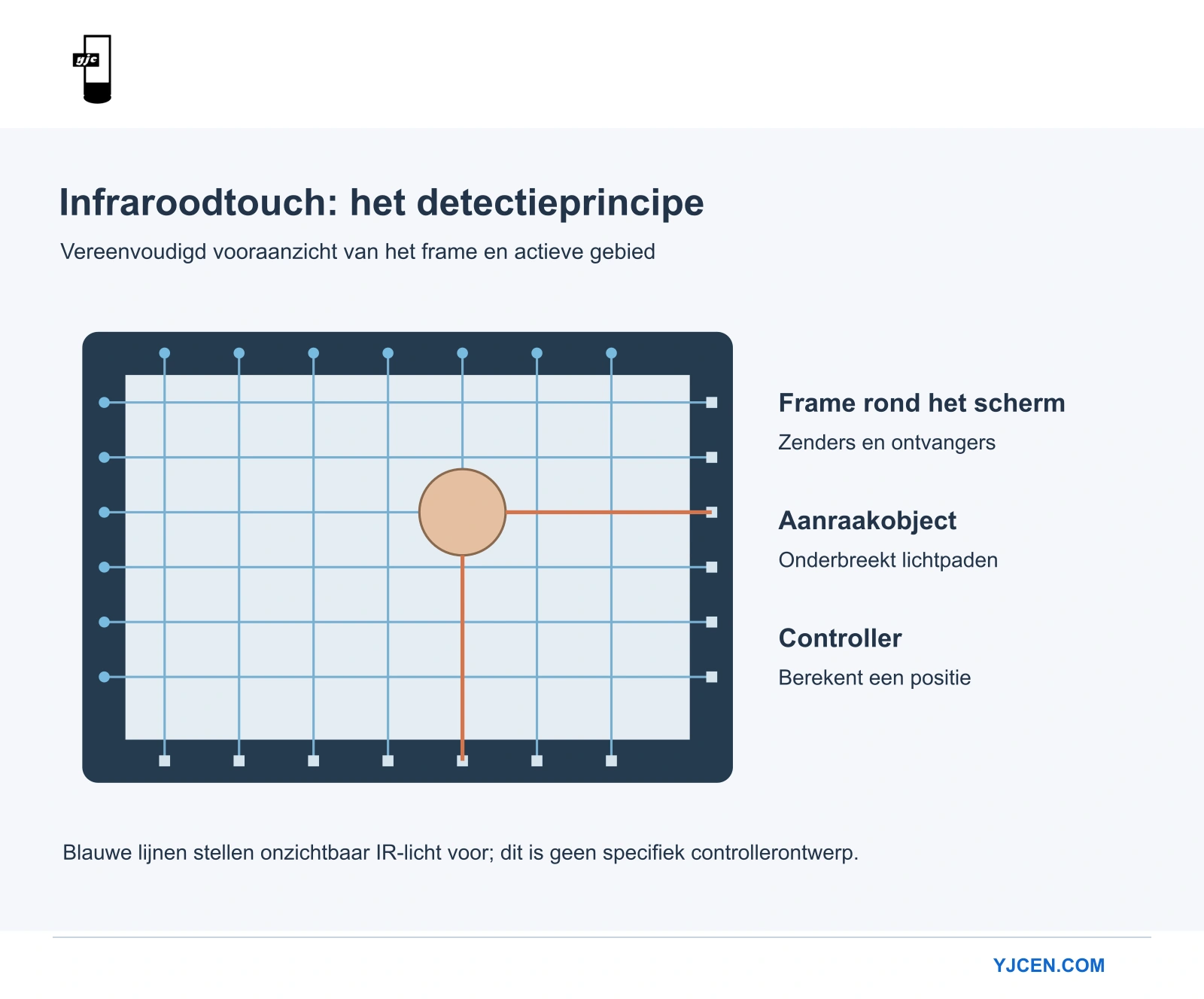

In het frame staan zenders en ontvangers tegenover elkaar over het actieve gebied. De controller controleert de stralen en berekent een positie uit de onderbroken paden. De uitleg van Elo over IR-aanraaktechnologie beschrijft die opstelling van LED’s en fotodetectoren rond het display.
Aanraaksensor en LCD hebben andere taken. Het LCD toont de interface, het frame detecteert invoer en de controller meldt die aan de host. Een helder beeld bewijst geen werkende aanraakcommunicatie. Een reagerende controller bewijst evenmin dat het beeld juist is gepositioneerd.
Het stralenraster verduidelijkt het principe, niet elk controllerontwerp. Straalpatronen, objectdetectie, gebaren en aantallen aanraakpunten verschillen. Vraag de specificatie van de voorgestelde samenstelling op; neem geen functies van een ander IR-product over.
Wat verandert wanneer IR in een kiosk wordt ingebouwd?
Het frame heeft een vrije detectiezone nodig
Controleer waar het actieve detectiegebied ten opzichte van het zichtbare beeld ligt. Een sierrand, verkeerd label of montageonderdeel mag het frame niet blokkeren. Beoordeel de behuizingstekening vóór productie, vooral als een maatwerkfront de opening verandert.
Test randen en hoeken, niet alleen een grote middenknop. Een klant kan een kleine taalkeuze moeten selecteren, een dialoog sluiten of een kaart bij de rand verslepen. Dat toont problemen die een middendemonstratie mist.
De invoerverbinding moet de juiste host bereiken
Videokabel en aanraakverbinding zijn aparte vereisten, tenzij een gedocumenteerde aansluiting beide vervoert. Bepaal aanraakinterface, controller en besturingssysteem van de host. Volg bij een externe mediaspeler de invoerverbinding tot die speler. Beeld op het scherm bewijst geen aangesloten aanraakbediening.
Controleer na installatie de koppeling van aanraakoppervlak aan het juiste display. Test portretrotatie, meerdere displays en volledig scherm van de applicatie. Beweegt de aanwijzer op een ander scherm of langs de verkeerde as, onderzoek dan eerst de toewijzing.
IR, projected capacitive touch en resistieve aanraaktechnologie
Deze technologieën gebruiken andere detectiemethoden. Kies volgens interactie- en behuizingseisen. Een tabel helpt vragen afbakenen, maar vervangt geen proefmodel van de definitieve hardware en applicatie.
| Technologie | Detectieprincipe | Nuttige inkoopcontrole |
|---|---|---|
| Infrarood-aanraaktechnologie | Voorwerpen onderbreken lichtpaden over het oppervlak | Vrije frameruimte, invoervoorwerp en installatieverlichting |
| Projected capacitive touch (PCAP) | Een sensor detecteert veranderingen in een elektrisch veld | Opbouw van afdekglas en de benodigde handschoen of stylus |
| Resistieve aanraaktechnologie | Druk brengt geleidende lagen met elkaar in contact | Gevoel bij activering, oppervlakteopbouw en interactie-eisen |
Raadpleeg voor die laatste twee methoden onze gids voor capacitieve en resistieve kioskschermen. Kies niet alleen op labels zoals ‘industrieel’ of ‘multitouch’. Leg de echte gebruikersgebaren vast en test die in de bedoelde software.
Controleer de invoermiddelen en gebruiksomstandigheden
Handschoenen en stylussen
IR-detectie is niet afhankelijk van elektrisch contact met een blote vinger. Elo noemt IR bij de opties voor dikke handschoenen. Dat maakt IR het onderzoeken waard, maar garandeert geen werking van elke handschoen of smalle stylus met elk frame.
Neem de exacte handschoenen en invoermiddelen mee. Test tikken, lang indrukken, scrollen en kleine doelen. Vraag naar de kleinste detecteerbare objectgrootte en instellingen voor handschoenen of gebaren. Noteer de geslaagde configuratie voor controle van productie-exemplaren.
Licht, vuil en reiniging
Vraag omgevingslichtgrenzen van de controller en de omgevingsclassificatie van het complete apparaat op. Test de echte plek, ook wanneer zonlicht op scherm of frame valt. Een buitenbehuizing en helder LCD-paneel bewijzen niet hoe de aanraaksensor daar werkt.
Neem de omtrek op in het reinigingsplan. Controleer voorwerpen of resten bij de meetzone en volg de reinigingsinstructies. Kies een reinigingsmiddel niet alleen op basis van het glas: rand, afdichtingen en coatings kunnen andere verzorging vragen.
Een praktische acceptatietest voor een proefmodel
Gebruik waar mogelijk de definitieve applicatie. Een tekenprogramma toont of coördinaten worden gemeld, maar niet of klanten de bedoelde transactie afronden. Houd content, montagepositie, host en invoermiddelen gelijk voor een herhaalbare vergelijking.
- Noteer frame, controller, host en softwareversies.
- Controleer een raster van aanraakposities over het hele actieve gebied.
- Test de kleinste belangrijke knoppen en bedieningselementen bij elke rand.
- Voer de vereiste gebaren uit met elke ondersteunde handschoen of stylus.
- Controleer schermrotatie en aanraaktoewijzing na een herstart.
- Herhaal belangrijke taken bij de verwachte installatieverlichting.
- Controleer de definitieve omranding, kabelroute en onderhoudstoegang.
Noteer plaats en omstandigheden bij een gemiste aanraking. Treedt een onbedoelde aanraking op, noteer dan of dat vóór naderen, tijdens reinigen of in één applicatie gebeurt. Zo onderscheidt u blokkering, toewijzing, softwaregedrag en hardwarefouten zonder meerdere instellingen tegelijk te wijzigen.
Bewaar de acceptatiegegevens bij de installatietekeningen. Vergelijk latere voorstellen voor een andere controller, frontplaat of host daarmee. Een mechanisch passend onderdeel kan toch een andere aanraakconfiguratie of nieuwe applicatietest vragen.
Vragen vóór bestelling
Maakt een IR-frame elk display tot een touchscreen?
Niet automatisch. Het frame moet bij actief gebied en behuizing passen, met de host communiceren en geschikt zijn voor de omgeving. Bevestig de complete samenstelling, inclusief montage en invoertoewijzing, voordat u die als werkende kiosk beschouwt.
Betekent IR dat het display buiten kan worden gebruikt?
Nee. Beoordeel lichttolerantie, temperatuur, behuizingsbescherming en volledige configuratie apart. Test aanraakprestaties op de echte installatiepositie.
Wat hoort in de aanvraag?
Bezorg de gegevens over schermformaat, oriëntatie, locatie, hostsysteem en vereiste gebaren. Voeg handschoengebruik en een maatwerkbehuizingstekening toe. Bekijk onze interactieve kiosken; vraag YJCEN de voorgestelde aanraakconfiguratie te bevestigen. Neem niet aan dat elke productvariant dezelfde detectiemethode gebruikt.
