En infraröd pekskärm registrerar beröring när ett finger eller annat lämpligt föremål bryter ljusstrålar över skärmytan. Avkänningskomponenterna sitter längs kanterna. I en professionell terminal är därför ram, kapslingsöppning och installationsförhållanden delar av peksystemet, inte bara av utseendet.
IR kan vara användbart för stora interaktiva skärmar, men tekniknamnet bekräftar inte utomhuslämplighet, handskstöd eller operativsystemskompatibilitet. Det kräver specifikationer för hela enheten. Guiden förklarar avkänningen och kontrollerna före godkännande av interaktiv digital skyltning.

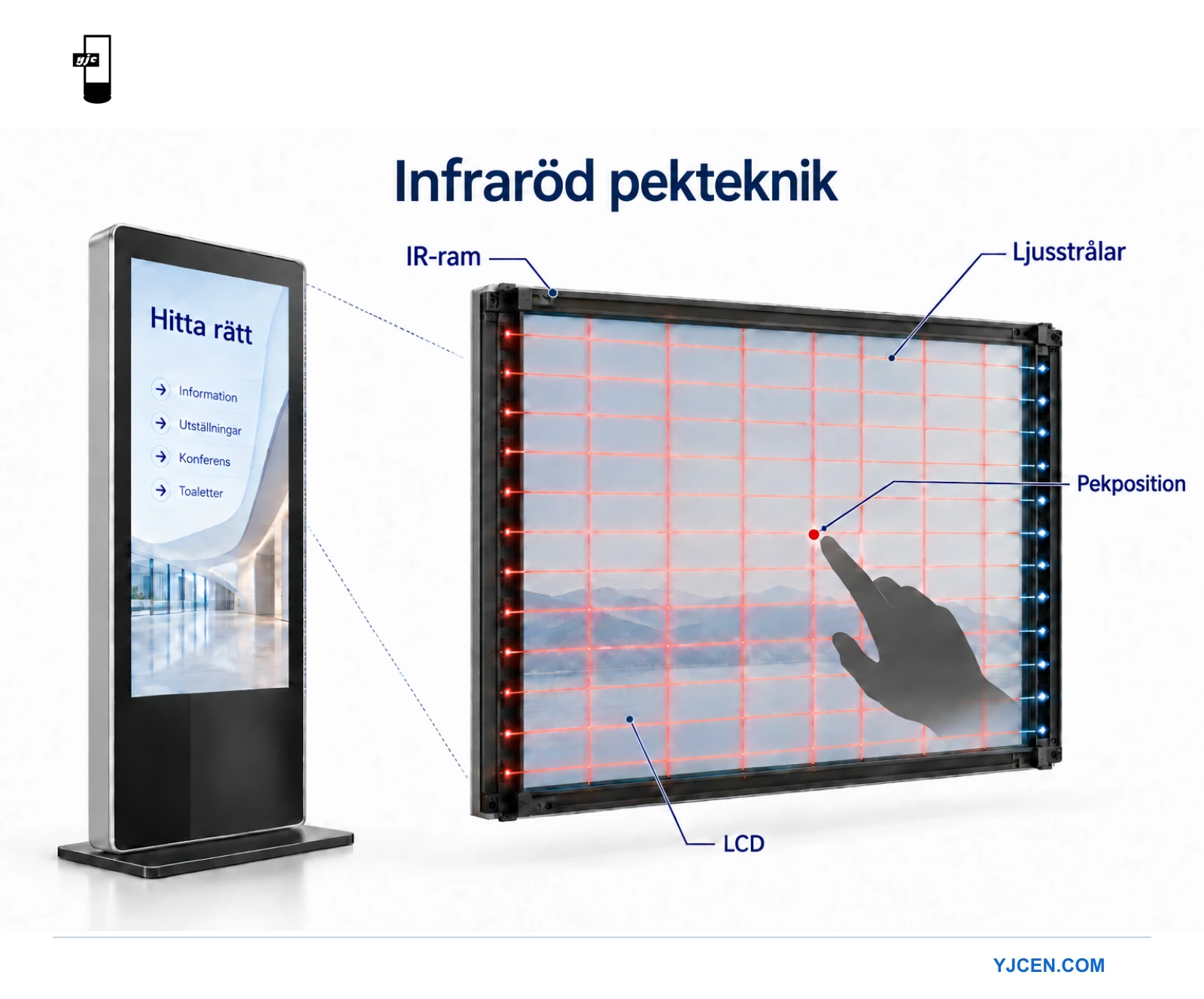

Så registrerar en infraröd pekskärm positionen

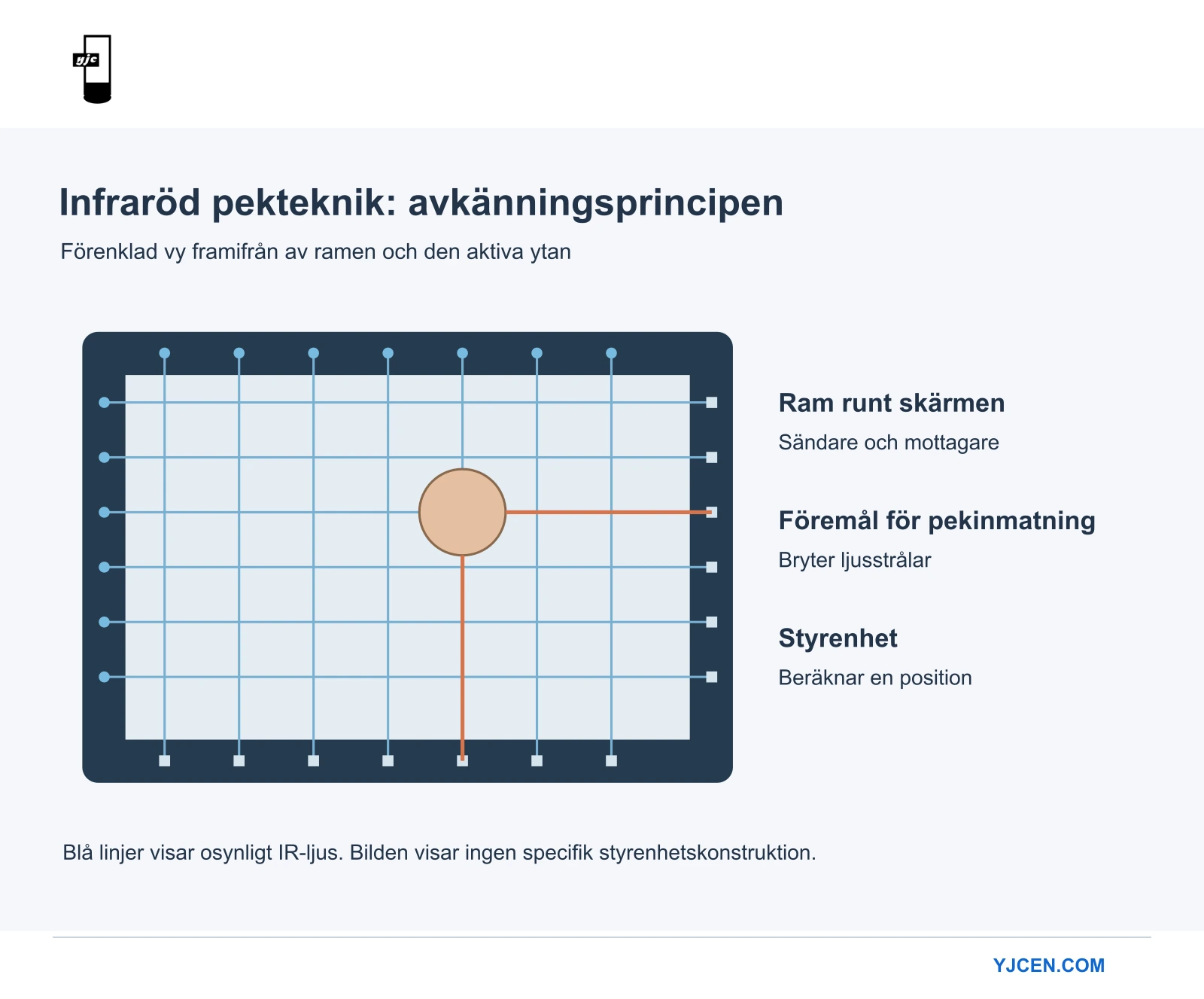

Ramen har sändare och mottagare riktade mot varandra över den aktiva ytan. Styrkretsen övervakar strålarna och beräknar positionen från brutna ljusbanor. Elos förklaring av IR-pekteknik beskriver placeringen av lysdioder och fotomottagare runt skärmen.
Peksensorn och LCD-panelen har olika uppgifter. Panelen visar gränssnittet, ramen registrerar inmatning och styrkretsen rapporterar den till värdsystemet. En tydlig bild bevisar därför inte att pekkommunikationen fungerar. Omvänt visar en svarande pekstyrkrets inte att bilden är rätt placerad.
Strålrutnätet förklarar principen men beskriver inte alla styrkretskonstruktioner. Strålmönster, objektdetektering, gester och antal pekpunkter varierar. Begär specifikation för föreslagen konstruktion i stället för att överföra en egenskap från en annan IR-produkt.
Vad ändras när IR byggs in i en terminal?
Ramen behöver en fri avkänningsyta
Kontrollera var den aktiva avkänningsytan ligger i förhållande till synlig bild. Dekorlister, felplacerade etiketter och monteringsdelar får inte skymma ramen. Granska kapslingsritningen med leverantören före produktion, särskilt när en anpassad front ändrar öppningen kring skärmen.
Testa reglage vid kanter och hörn, inte bara en stor mittknapp. Kunden kan behöva välja ett litet språkalternativ, stänga en dialogruta eller dra en karta nära kanten. Dessa handlingar kan visa problem som en demonstration mitt på skärmen missar.
Inmatningsanslutningen måste nå rätt värdenhet
Videokabel och pekanslutning är separata krav om inte en dokumenterad anslutning överför båda. Identifiera pekgränssnitt, styrkrets och värdsystemets operativsystem. Med en extern spelare ska inmatningsanslutningen följas hela vägen till spelaren; en bild på skärmen betyder inte att pekfunktionen är ansluten.
Kontrollera efter installation kopplingen mellan pekyta och avsedd skärm. Testa stående rotation, flera skärmar och applikationens helskärmsläge. Om pekaren rör sig på en annan skärm eller längs fel axel ska koordinatmappningen undersökas innan sensorn bedöms som skadad.
IR, projicerad kapacitiv och resistiv pekteknik
Teknikerna använder olika avkänningsmetoder. Välj efter faktisk interaktion och kapslingskrav. En tabell kan avgränsa frågorna men ersätter inte ett prov med slutlig hårdvara och applikation.
| Teknik | Avkänningsprincip | Användbar inköpskontroll |
|---|---|---|
| Infraröd | Föremål bryter ljusbanor över ytan | Fritt utrymme kring ramen, inmatningsföremål och installationsbelysning |
| Projicerad kapacitiv | En sensor registrerar ändringar i ett elektriskt fält | Skyddsglasets konstruktion och avsedd handske eller penna |
| Resistiv | Tryck får ledande lager att komma i kontakt | Aktiveringskänsla, ytkonstruktion och interaktionskrav |
För en närmare jämförelse av de två senare metoderna, se vår guide till kapacitiva och resistiva pekskärmar för terminaler. Välj inte enbart utifrån beteckningar som ”industriell” eller ”multitouch”. Definiera de gester kunden faktiskt använder och testa dem i avsedd programvara.
Kontrollera användarnas föremål och förhållanden
Handskar och pennor
IR-avkänning kräver inte elektrisk kontakt med ett bart finger. Elo anger IR bland sina alternativ för användning med tjocka handskar. Det är ett skäl att utvärdera IR, ingen garanti för att alla handskar eller smala pennor fungerar med alla ramar.
Ta med de exakta handskarna och inmatningsverktygen till provtestet. Kontrollera tryck, långa tryck, rullning och små mål. Fråga efter minsta registrerbara föremålsstorlek och inställningar som ändrar handsk- eller gestbeteende. Dokumentera godkänd konfiguration så att produktionsenheter kan jämföras med den.
Belysning, smuts och rengöring
Begär styrkretsens gränser för omgivningsljus och hela enhetens miljöklassning. Testa sedan avsedd plats, även när solljus når skärmen eller ramen. En utomhusklassad kapsling och en ljusstark LCD visar inte ensamma hur peksensorn fungerar där.
Ta med ramens kanter i rengöringsplanen. Leta efter föremål eller rester nära avkänningsytan och följ tillverkarens rengöringsanvisningar. Välj inte rengöringsmedel enbart utifrån glasets specifikation; ram, tätningar och beläggningar kan behöva annan skötsel.
Praktiska acceptanskontroller av ett prov
Använd den slutliga applikationen när det är möjligt. Ett allmänt ritverktyg kan visa att koordinater rapporteras men inte att kunden kan slutföra avsett ärende. Gör testet upprepningsbart med samma innehåll, montering, värdenhet och inmatningsverktyg för varje alternativ.
- Dokumentera ram, styrkrets, värdenhet och programvaruversioner.
- Kontrollera ett rutnät av pekpositioner över hela den aktiva ytan.
- Testa de minsta viktiga knapparna och reglagen nära varje kant.
- Genomför nödvändiga gester med varje handske eller penna som ska stödjas.
- Kontrollera skärmrotation och pekmappning efter omstart.
- Upprepa viktiga moment under förväntad installationsbelysning.
- Granska den slutliga infattningen, kabeldragningen och serviceåtkomsten.
Vid utebliven registrering ska position och förhållanden dokumenteras. Vid oönskad registrering, notera om den sker innan någon närmar sig, vid rengöring eller bara i en applikation. Observationerna hjälper till att skilja blockerade ljusbanor, mappningsfel, programvarubeteende och hårdvarufel utan flera samtidiga ändringar.
Spara acceptansunderlaget med installationsritningarna. Jämför med det om annan styrkrets, front eller värdenhet föreslås senare. En komponent som passar mekaniskt kan ändå kräva annan pekkonfiguration eller ett nytt applikationstest.
Frågor att reda ut före beställning
Kan en IR-ram göra vilken skärm som helst till pekskärm?
Inte automatiskt. Ramen måste passa aktiv yta och kapsling, kommunicera med värdsystemet och tåla miljön. Bekräfta hela konstruktionen, inklusive montering och koordinatmappning, innan den betraktas som en fungerande terminal.
Betyder IR att skärmen passar för utomhusbruk?
Nej. Bedöm ljustålighet, temperatur, kapslingsskydd och hela skärmkonfigurationen separat. Testa pekfunktionen på den faktiska installationsplatsen.
Vad bör en förfrågan innehålla?
Ange skärmstorlek, orientering, plats, värdsystem och nödvändiga gester. Ta med handskanvändning och ritning för anpassad kapsling. Utforska våra interaktiva informationsterminaler, och be YJCEN bekräfta föreslagen pekkonfiguration. Anta inte att samma avkänningsmetod gäller alla produktversioner.
