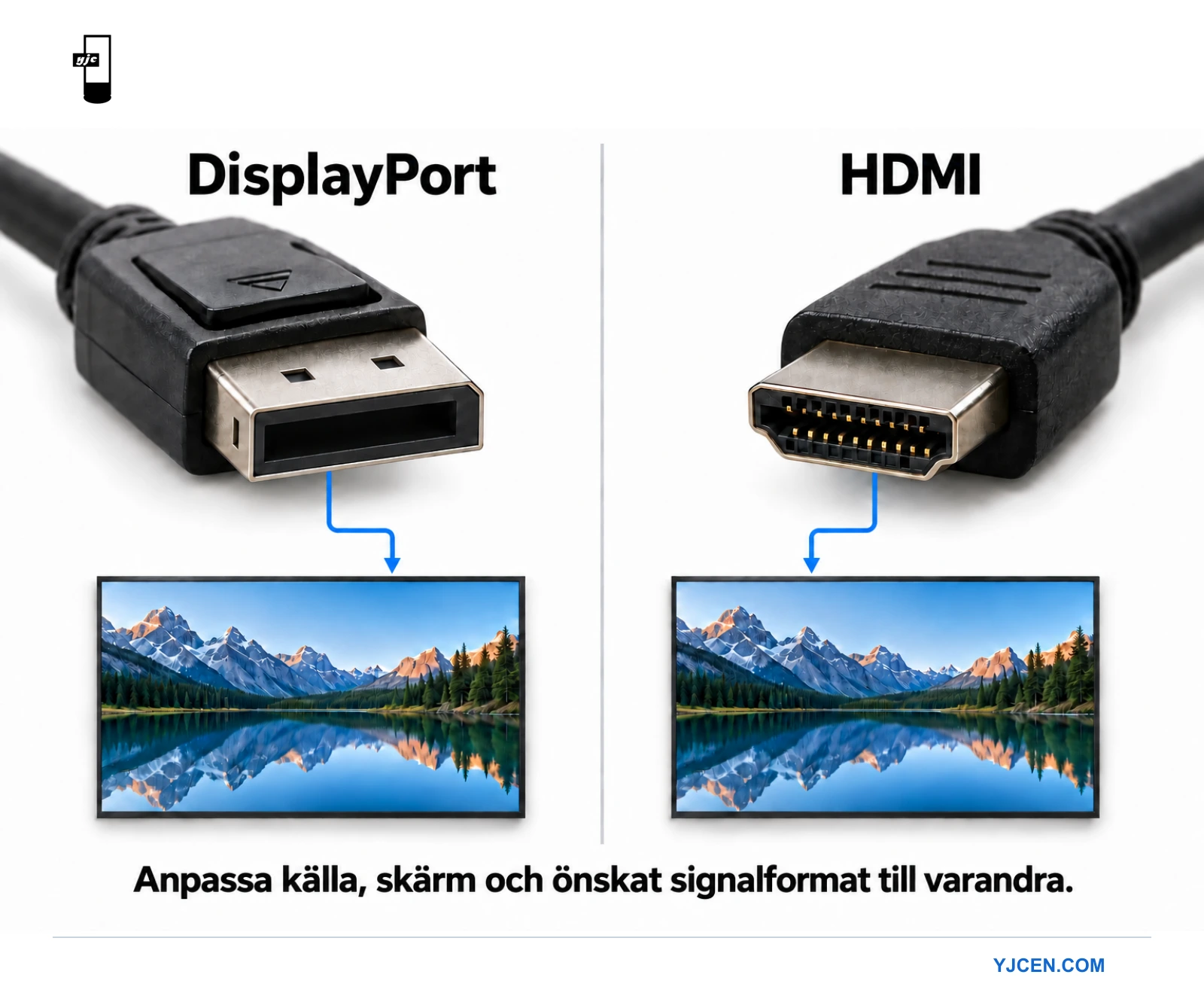

Både DisplayPort och HDMI kan överföra digital video och ljud till en professionell skärm. Vilket val som passar beror på mediespelare, skärmingång, önskad signal och skärmlayout. Kontaktens namn säger inte ensamt vilken komplett installation som kommer att fungera.
Jämför faktisk utrustning i stället för att välja en universell vinnare. En ensam menyskärm, flera oberoende skärmar och en samordnad videovägg har olika anslutningskrav. Guiden fokuserar på dessa kommersiella beslut, inklusive adaptrar, flera skärmar och driftsättning.
Börja med källa och skärm
Lista exakta utgångar på föreslagen spelare och exakta ingångar på varje skärm. Ta med portfunktioner, inte bara former. En utgång kan inte ersätta en ingång, och flera kontakter bevisar inte att alla stöder samma format.
Om båda ändar har ett lämpligt matchande gränssnitt, utvärdera direktanslutningen först. Den ger en enkel referensväg. Inför omvandlingsutrustning bara när installationen behöver den och ta då med enheten i testerna och den slutliga materialförteckningen.
För en skyltningsenhet med inbyggd spelare, avgör först om extern videoanslutning alls behövs. Projektet kan använda lokal uppspelning och behålla en extern ingång för annat ändamål. Bekräfta driftläget innan separat spelare och kabelsystem köps.
Jämför format i stället för versionsbeteckningar
Ange önskad upplösning, uppdateringsfrekvens, färgformat och bitdjup tillsammans. Ta med ljud och krav på skyddat innehåll där det är relevant. Be integratören bekräfta kombinationen genom hela kedjan. En lista över funktioner som stöds var för sig bevisar inte att de fungerar samtidigt.
Att godkänna ”4K” utan uppdateringsfrekvens lämnar exempelvis kravet ofullständigt. Högre färgdjup eller ändrad färgsampling kan påverka nödvändig länkkapacitet. Vår guide om färgundersampling förklarar varför fin text behöver en egen kontroll.
Dokumentationen med vanliga frågor om DisplayPort beskriver gränssnittsfunktioner och omvandlingsalternativ. HDMI:s kabelvägledning skiljer mellan certifierade kabelkategorier. Använd referenserna för precisa frågor och skaffa sedan stöduppgifter för den faktiska utrustning som erbjuds.
Hur många oberoende bilder behövs?
En skärm eller samma bild på flera skärmar
En ensam skärm behöver en stödd punkt-till-punkt-anslutning från källa till ingång. Om flera skärmar visar samma innehåll kan en fördelningsenhet passa. Kontrollera att källformatet accepteras av varje ansluten skärm och att fördelningssystemet fungerar som önskat när en skärm stängs av.
Att upprepa en bild är något annat än att skicka oberoende innehåll till varje skärm. Vår jämförelse av fördelare och växlar förklarar dessa fördelnings- och växlingsfunktioner. Anta inte att en enkel fördelare kan ge varje skärm en separat styrd spellista.
Oberoende strömmar via DisplayPort
DisplayPort Multi-Stream Transport, vanligen kallat MST, kan överföra flera oberoende skärmströmmar via en källanslutning. Det kräver kompatibel källa och en hubb eller skärmkedja som stöds. Varje efterföljande skärm behöver också en lämplig anslutningsväg, och strömmarna delar länkens tillgängliga kapacitet.
En fysisk seriekoppling använder normalt en skärm med både nödvändig ingång och lämplig utgång. En DisplayPort-ingång bekräftar inte ensam att skärmen kan vidarebefordra en ström. Bekräfta spelare, operativsystem, hubb eller kedja och önskad layout som en sammanhängande konfiguration.
DisplayPort förklarar anslutningar med flera strömmar och seriekoppling.
En samordnad videovägg
Definiera om projektet behöver separata bilder eller en stor bildyta uppdelad över panelerna. Ta med layout, ramkompensering och synkronisering i systemunderlaget. Att bara ansluta flera skärmar löser inte dessa funktioner. Använd vår guide om styrenheter för videoväggar för de tillhörande planeringsbesluten.
Adaptrar har en riktning

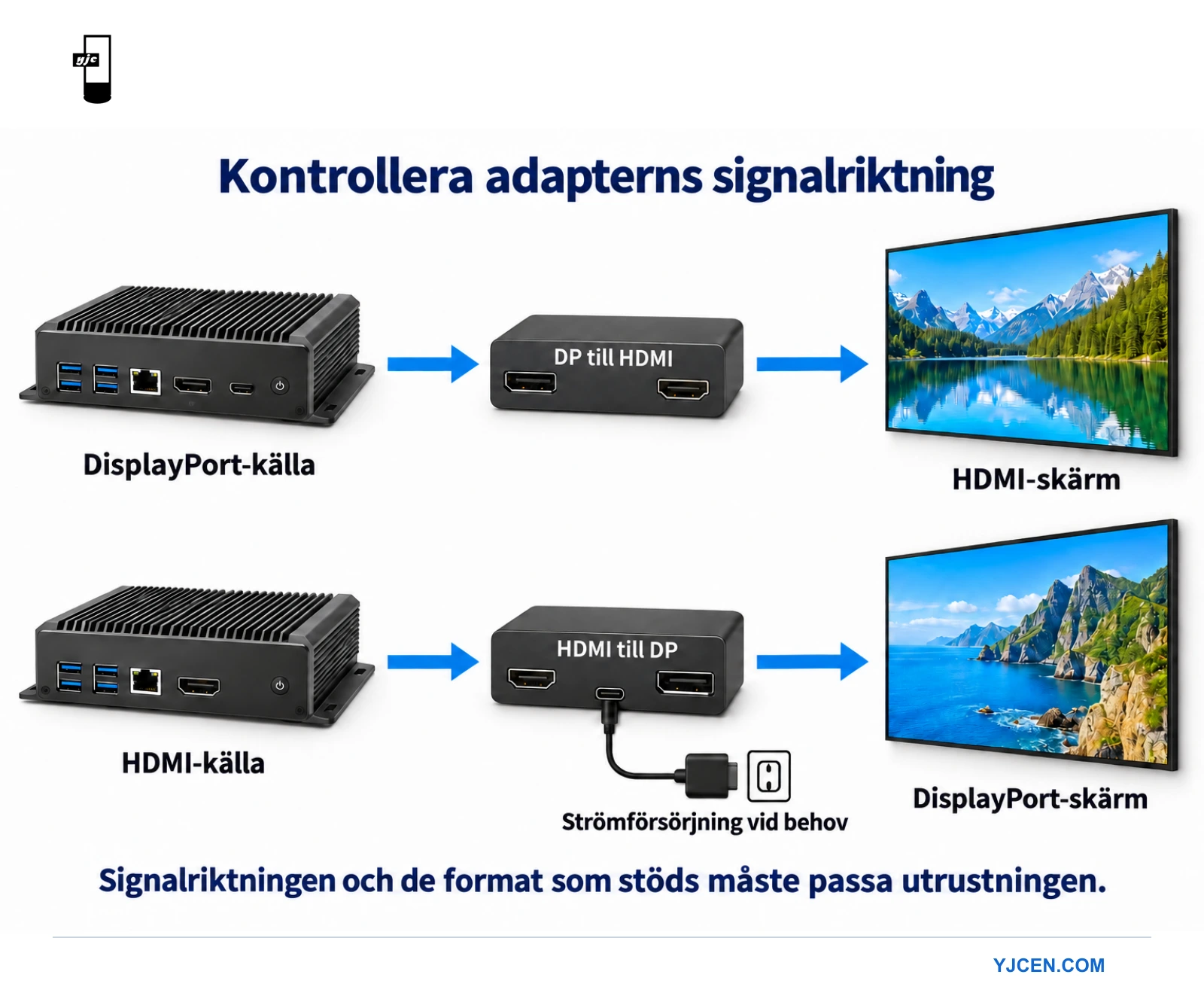

En DisplayPort-källa ansluten till en HDMI-skärm kräver en annan omvandling än en HDMI-källa ansluten till en DisplayPort-skärm. Köp inte adapter enbart utifrån namnen på dess båda ändar. Bekräfta stödd riktning, strömkrav och fullständigt videoformat.
Vissa lösningar från DisplayPort till HDMI använder en källa med dubbelläge, ofta märkt DP++, och en lämplig passiv adapter. Andra kräver aktiv omvandling. Den omvända riktningen har egna omvandlingskrav. Be adapterleverantören uttryckligen ange stödd källa och mottagare i stället för att anta att produkten fungerar åt båda håll.
Ta med ljud, uppvakning och skyddad uppspelning i utvärderingen där tillämpningen använder dem. Dokumentera godkänd adaptermodell. En ersättare som ser identisk ut kan ha andra funktioner. Kontaktens utseende ska därför inte vara acceptanstestet.
Planera den installerade kabelvägen
Mät vägen från spelare till skärm, inklusive skåpåtkomst och slutlig kontaktplacering. Kontrollera utrymmet bakom väggmonterade skärmar och låt inte kabelns vikt belasta porten. Välj kabel eller förlängningssystem för önskad signal och installationsförhållandena.
Gör inte ett lyckat kort test på bänk till ett ogrundat avståndslöfte. Testa den avsedda kabeln innan väggar stängs eller en större serie installeras. Vår guide om HDMI-kabelvägar behandlar kabelvägsplanering mer ingående. Samma behov av att verifiera det installerade systemet gäller även andra gränssnitt.
Märk båda ändarna på varje kabel och ange motsvarande ingång i driftsättningsprotokollet. För flera skärmar är en enkel kopplingsritning ofta mer användbar för servicepersonalen än en samling datablad. Uppdatera den när utrustningen ändras.
Driftsätt anslutningen under normala driftförhållanden
- Bekräfta vald ingång och faktiskt utgångsformat från källan.
- Spela slutligt innehåll, inklusive liten text, rörelse och eventuellt ljud.
- Starta om spelare och skärm i avsedd strömsekvens.
- Kontrollera återgång efter schemalagt viloläge eller strömavbrott.
- För flera skärmar, kontrollera varje utgång och effekten av att koppla från en skärm.
- Spara godkända utrustningsmodeller, inställningar och kopplingsritning.
Om bild saknas, skapa en direktanslutning som är känd att fungera innan flera inställningar ändras. Återinför adaptrar eller fördelningsenheter en i taget. Dokumentera vilken ändring som får problemet att återkomma. Det ger mer konkret supportunderlag än att ett gränssnitt ”inte fungerar”.
Skriv ett anslutningsunderlag före kabelvalet
Ett användbart underlag börjar med en enkel ritning: vilken enhet skapar bilden, vilken tar emot den och vilken utrustning finns däremellan? Märk riktningen för varje anslutning. Det undanröjer oklarheter när en utrustningslista nämner samma kontaktnamn flera gånger utan att visa vilka uttag som är in- respektive utgångar.
Ange önskad bildfördelning bredvid ritningen. Beskriv om skärmarna upprepar samma bild, visar separata spellistor eller bildar en större bildyta. Det är olika uppgifter även när antalet skärmar är detsamma. Be integratören ange vilken systemdel som ansvarar för varje uppgift i stället för att tillskriva den kabelgränssnittet.
Dokumentera önskad upplösning och uppdateringsfrekvens tillsammans, följt av nödvändiga färginställningar och ljudfunktioner. Ta bara med skyddad uppspelning om den används. Då fokuserar inköpsdiskussionen på signalen som måste fungera, inte på det högsta talet på en kontakt eller kabelförpackning.
Beskriv den dagliga strömrutinen
Ange om spelaren är på under natten, om skärmar följer ett schema och om personalen slår på utrustningen via en gemensam strömbrytare. Be leverantören demonstrera dessa förhållanden. En anslutning som ger bild efter manuell inställning måste fortfarande återgå korrekt till drift vid normala öppnings- och stängningsrutiner.
Ta också med servicerutinen. Om en skärm måste kunna kopplas från medan andra används ska det ingå i testet. Om installationen inte tillåter service under drift, dokumentera i stället avstängnings- och omstartsrutinen. Rätt acceptanstest följer driftkravet, inte en antagen egenskap hos HDMI eller DisplayPort.
Tre anslutningslayouter och deras inköpsfrågor
En spelare och en väggmonterad skärm
För en enkel meny- eller informationsskärm, lista matchande portar och skapa en direktanslutning som stöds. Kontrollera utrymmet bakom fästet innan kontaktriktning och kabeldragning godkänns. Det viktiga beslutet kan gälla serviceåtkomst snarare än en gränssnittsfunktion som innehållet aldrig använder.
Om omvandling inte kan undvikas, ange källsida, mottagarsida och adaptermodell i offerten. Fråga om extra ström behövs och varifrån den ska komma. Håll strömförsörjningen åtkomlig för service. En adapter som fungerar på ett skrivbord behöver samma kompletta förutsättningar bakom skärmen.
Flera skärmar med olika innehåll
Definiera hur många oberoende utgångar spelare och programvara ska styra. Utvärdera sedan separata anslutningar, en stödd MST-lösning eller annan lämplig fördelningslösning. Begär en demonstration av slutlig layout. Att det syns en bild på varje skärm räcker inte om kravet är oberoende innehåll på en viss position.
Ge varje skärm en synlig testbeteckning vid driftsättning så att mappningen kan bekräftas. Starta om systemet och kontrollera att avsedda tilldelningar återkommer. Om en skärm ersätts, upprepa relevanta layoutkontroller innan märkningen tas bort från serviceunderlaget. Det minskar framtida behov av att prova sig fram.
En videovägg som visar en sammanhängande bild
Kom överens om vilken enhet som delar upp bilden över panelerna och var layoutinställningarna sparas. Ta med önskad orientering och hantering av fysiska ramar. Kopplingsschemat bör visa videoväggens bearbetningsutrustning och skärmingångar så att personalen kan hitta möjliga orsaker till fel beskärning eller utgångstilldelning.
Granska hela bilden med representativt rörligt innehåll och text som korsar panelgränser. Ange krav på timing och inriktning tydligt. Ett lyckat kabeltest godkänner inte hela videoväggslayouten, och ett gränssnittsnamn lovar inte synkroniserad funktion mellan godtyckliga skärmar och styrenheter.
Läs adapterspecifikationer utan att gissa
Börja med riktningsangivelsen. ”DisplayPort till HDMI” bör för den aktuella produkten betyda att en DisplayPort-källa matar en HDMI-mottagare, men bekräfta tillverkarens formulering. För omvänd signalväg, begär en omvandlare som uttryckligen stöder den riktningen. Använd inte ett marknadsplatsfoto av två kontaktändar som teknisk specifikation.
Kontrollera därefter exakt utgångsformat som stöds och tillhörande villkor. Ta med önskat ljudformat om ljud används. Fråga om omvandlaren kräver viss källfunktion eller extern ström. Spara villkoren med utrustningslistan, eftersom byte av en enda del kan göra ursprungligt godkännande ogiltigt.
Kom slutligen överens om en ersättningspolicy. Dokumentera godkänd modell och testade alternativ. ”Likvärdig adapter” är för vagt när den enda visade likheten är kontaktformen. Om byte blir nödvändigt, upprepa tester för formatstöd, omstart och faktiskt innehåll innan ändringen godkänns.
Använd en fellogg som avgränsar problemet
Ingen bild från början
Dokumentera vald skärmingång, spelarutgång och strömläge för mellanliggande utrustning. Kontrollera att källa och mottagare anslutits till rätt portar. Skapa om möjligt en känd fungerande direktanslutning och återinför sedan installerade komponenter en i taget. Undvik att ändra flera bildinställningar samtidigt som flera kablar byts.
När en ändring återställer bilden, dokumentera exakt vad som ändrades och upprepa testet. En enstaka återhämtning räcker inte för att identifiera orsaken. Behåll samma fil eller program tills anslutningen fungerar konsekvent. Återgå sedan till slutlig spellista och bekräfta hela kravet.
Bilden återkommer först när en kabel ansluts på nytt
Anteckna i vilken ordning spelare, skärm och eventuell omvandlare startades. Upprepa platsens normala strömsekvens och dokumentera var återgången misslyckas. Be integratören undersöka identifiering och startbeteende med den sekvensen. Behandla inte upprepad manuell återanslutning som acceptabel obemannad drift om projektet inte uttryckligen tillåter det.
Testa föreslagen åtgärd genom relevant vilo- eller omstartscykel igen. Dokumentera inställnings- och hårdvaruändringar och uppdatera serviceinstruktioner. En lösning som kräver att personalen kommer före varje schemalagd start ändrar driftsättet. Bedöm därför dess praktiska kostnad i stället för att gömma den i en teknisk notering.
Video fungerar men nödvändiga detaljer återges inte
Kontrollera aktiv upplösning, uppdateringsfrekvens och färginställningar i stället för spelarens maximala annonserade kapacitet. Granska minsta text och fina färgade kanter i det verkliga innehållet. Om en adapter ändrar tillgängliga format, dokumentera begränsningen och jämför med kraven innan den installerade signalvägen godkänns.
Frågor att besvara före slutgodkännande
Ger en högre gränssnittsversion bättre bild?
En versionsbeteckning ger sammanhang om standarden, inte ett fullständigt bildkvalitetsresultat. Det avgörande är om erbjuden utrustning stöder önskad signal och visar innehållet korrekt. Jämför hela konfigurationen och dess testade funktion. Betala inte för en oanvänd huvudfunktion samtidigt som ett vardagligt driftkrav saknar stöd.
Kan alla DisplayPort-skärmar seriekopplas?
Anta inte seriekoppling enbart utifrån en ingångskontakt. Bekräfta nödvändig vidarebefordran, lämplig utgång och kompatibel källkonfiguration. Bekräfta också skärmlayout och signalformat som stöds. Om skärmen saknar funktionen måste integratören föreslå ett lämpligt alternativ i stället för att använda ingångsuttaget som bevis på stöd.
Vad ska ingå i överlämningsunderlaget?
Spara kopplingsritning, utrustningsmodeller, kabelmärkning, godkända format och omstartsrutin. Ta med testspellista och eventuella olösta undantag. En tekniker ska kunna återskapa godkänd konfiguration från underlaget utan att gissa vilken adapterriktning, ingång eller skärmplacering installatören avsåg.
Vilken anslutning bör specificeras?
Välj en stödd anslutningsväg som uppfyller skärmlayout och driftbehov med hanterbara servicekrav. Varken DisplayPort eller HDMI gör en professionell skärm bättre i sig. Tillförlitlig uppspelning beror på hela den valda konfigurationen och dess testade funktion.
