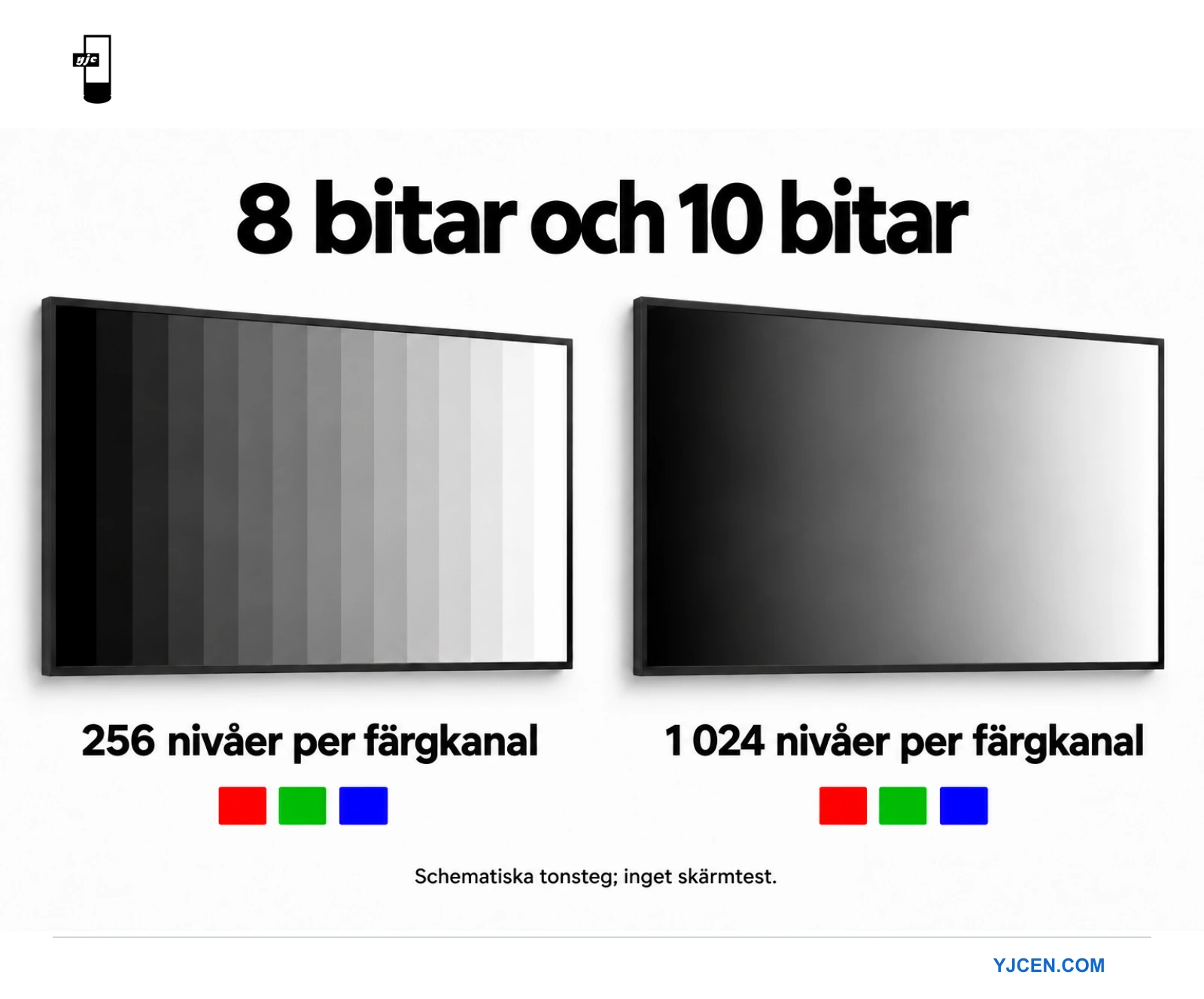

En 8-bitarssignal har 256 möjliga värden per färgkanal. En 10-bitarssignal har 1 024. Den högre precisionen kan hjälpa vid subtila toningar, men gör inte automatiskt en professionell skärm ljusstarkare, skarpare eller mer färgnoggrann. Innehåll, spelare, anslutning och LCD-panel påverkar alla vad betraktaren ser.
Utgå från materialet som faktiskt ska visas. En förteckning med text och enfärgade ytor har andra behov än en skönhetsannons i helskärm med mjuka skuggor. Guiden visar hur färgdjupsuppgifter kan jämföras och en skärm godkännas utan att köpa ett värde som uppspelningssystemet inte kan använda.
Vad skiljer 8 och 10 bitar?
I RGB beskriver tre kanaler rött, grönt och blått. Åtta bitar per kanal ger cirka 16,7 miljoner kombinationer och tio bitar cirka 1,07 miljarder. Det är teoretiska kodkombinationer. De mäter inte skärmens färgnoggrannhet eller hur många färger en betraktare kan skilja visuellt.
Fler nivåer medger mindre steg mellan närliggande toner. En gradvis övergång kan därför representeras med högre precision. En jämförelsebild på en webbplats visar dock inte hårdvarans faktiska utgående bitdjup. Illustrationerna förklarar principen. Acceptanskontrollen kräver föreslagen skärm och uppspelningskedja.
EIZO förklarar färgkanalers bitdjup, intern bearbetning och uppslagstabellens roll.
Färgdjup är skilt från färgomfång
Färgomfång beskriver vilka färger en enhet kan återge. Bitdjup beskriver tillgängliga steg i representationen. Inget av värdena ensamt fastställer noggrann färgåtergivning. Håll färgomfång, kalibrering och bitdjup som separata specifikationspunkter så att en tilltalande huvuduppgift inte döljer saknad information.
Vid inköpsfrågor om täckningsprocent, använd vår guide om färgomfång för professionella skärmar. Fokusera här på tonprecisionen och kedjan från originalinnehåll till synlig bild.

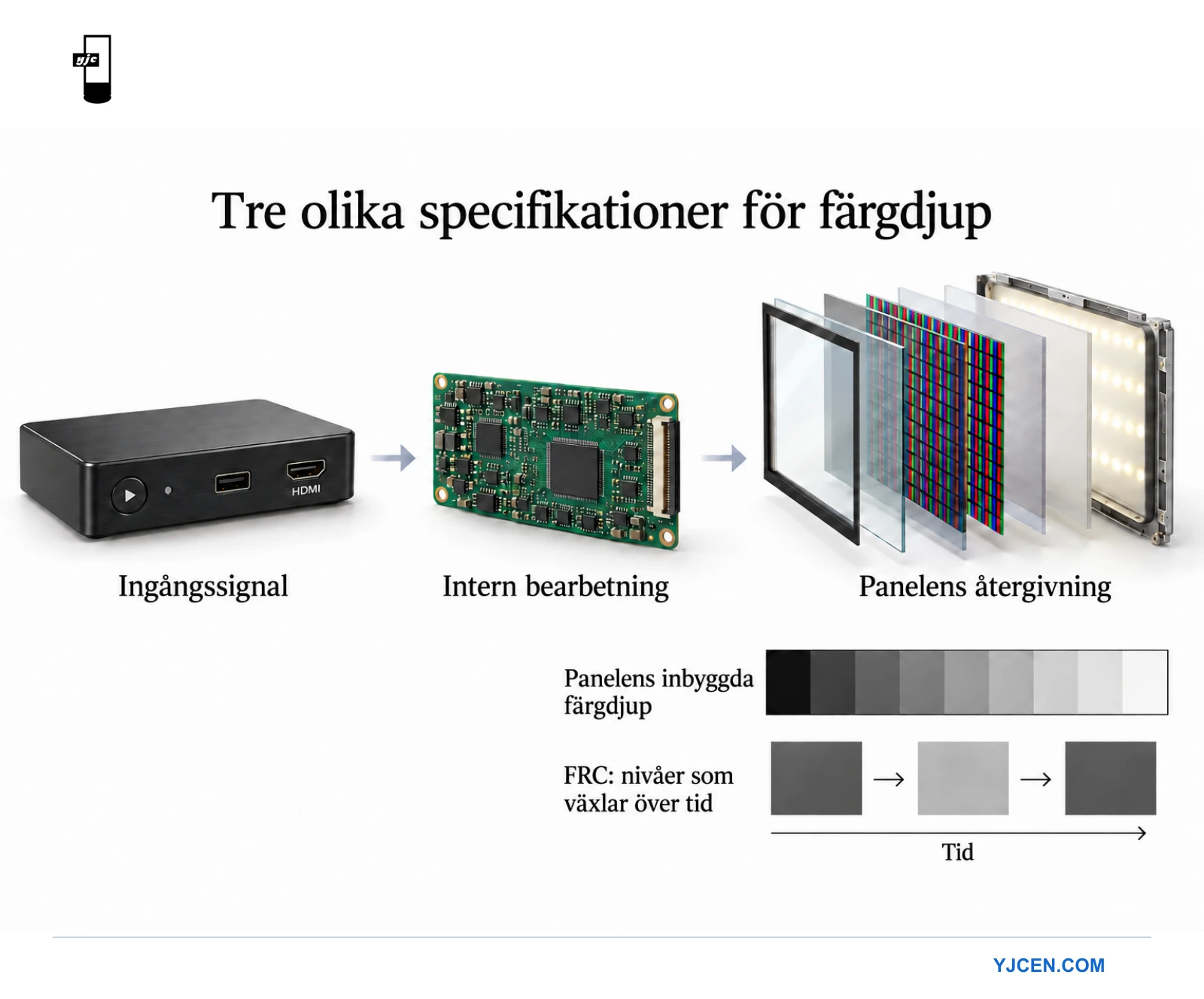

Skilj ingångsstöd, bearbetning och paneldjup åt
En specifikation kan avse en 10-bitarsingång, en intern uppslagstabell med hög precision eller panelens återgivningsförmåga. Uppgifterna beskriver olika delar av skärmen. Fråga leverantören vilken del värdet avser. Att en spelare rapporterar en 10-bitarsanslutning identifierar inte i sig panelens konstruktion.
Begär en kort skriftlig konfigurationsbeskrivning för föreslagen enhet. Den bör ange stödda ingångsformat, relevanta bildinställningar och panelens nativa bitdjup eller användning av FRC. Spara beskrivningen med godkänt provexemplar i stället för att förlita dig på en allmän broschyr för flera konfigurationer.
Vad betyder 8 bitar plus FRC?
Frame Rate Control, FRC, varierar pixelns återgivning över tid för att skapa intryck av mellanliggande nyanser. Det är ett annat utförande än en panel med nativt 10-bitarsdjup. Orden ”1,07 miljarder färger” visar inte ensamma vilken metod produkten använder.
Godkänn eller avvisa inte en skyltningsskärm enbart utifrån denna skillnad. Fråga efter utförandet och bedöm sedan toningar och normalt innehåll på den färdiga enheten. BenQ beskriver skillnaden mellan nativt bitdjup och FRC. Förklaringen fastställer inte konfigurationen i någon YJCEN-produkt.
När har högre bitdjup betydelse för digital skyltning?
Skapa en liten testspellista före jämförelsen. Ta med exakt det material som används i projektet: varumärkesbakgrunder, produktfoton, korta videor och långsamt skiftande färgytor. Granska områden där övergångar ska vara jämna. Leta efter synliga band, abrupta steg eller oväntade förändringar i skuggdetaljer.
För menytavlor och förteckningar bör normalt innehåll också granskas på planerat betraktningsavstånd. Textstorlek, reflexer och layout kan märkas mer än en subtil tonskillnad. Om kunderna inte kan läsa ett pris eller en destination löser högre färgdjup inte det designproblemet.
För en butikskampanj som domineras av toningar och noggrant framställda fotografier bör tonåtergivningen få större uppmärksamhet. Jämför originalmaterial och slutlig export. Ett problem som redan syns i exportfilen bör återföras till innehållsgruppen innan det leder till en begäran om skärmbyte.
Blanda inte ihop 10 bitar och HDR
En 10-bitarsbeteckning är ingen fullständig HDR-specifikation. Ange önskat innehållsformat, bildbearbetning, ljusstyrkebeteende och betraktningsförhållanden tydligt. Om projektet använder SDR-innehåll, demonstrera det i avsett läge i stället för att välja ett orelaterat demonstrationsläge.
Kontrollera hela uppspelningskedjan
Dokumentera filformat, spelare, programversion, utgångsinställning, anslutningsutrustning och skärmingång. Be integratören bekräfta önskad kombination av upplösning, uppdateringsfrekvens, färgformat och bitdjup. En funktion som stöds separat är inte nödvändigtvis tillgänglig tillsammans med alla andra valda inställningar.
Mellanliggande utrustning behöver samma kontroll. En adapter, förlängare eller fördelningsenhet tillför ytterligare en formatbegränsning. Testa med utrustningen som ska installeras, inte bara en kort kabel mellan demonstrationskälla och skärm. Vår guide om färgundersampling förklarar en separat signalinställning som kan påverka fin färgad text.
En utsignal med högre bitdjup kan inte återställa detaljer som tagits bort ur originalbilden. Den bevisar inte heller att uppspelningsprogrammet bevarar varje steg som avsett. Begär en demonstration av hela kedjan och behåll testfilerna så att framtida ersättningsutrustning kan kontrolleras under samma förhållanden.
En praktisk jämförelse av provexemplar
- Kom överens om slutlig spellista och spara en oförändrad referenskopia.
- Använd föreslagen spelare, ingång och signalinställningar för varje provexemplar.
- Använd avsett driftläge och jämför i platsens belysning.
- Granska toningar, fotografier och vanlig text från planerad betraktningsposition.
- Dokumentera konfigurationen och beskriv synliga avvikelser exakt.
Ändra en variabel i taget vid felsökning. Jämför en lokal referensbild med levererad video och därefter direktanslutningen med den installerade kedjan. Arbetsgången hjälper till att skilja innehållsproduktion, uppspelning och skärmbeteende utan att anta att varje synligt band orsakas av LCD-panelen.
Foton kan visa var ett problem uppstår, men exponering och kamerabearbetning kan ändra hur det ser ut. Behåll en skriftlig observation med bilden. Om numerisk färgmätning behövs, kom överens om instrument, testmönster, inställningar och acceptansgränser före provutvärderingen.
Bygg en testspellista som kan visa skillnaden
En användbar spellista skiljer kontrollerade tester från vanlig reklam. Börja med en jämn gråskaletoning och ett litet urval färgtoningar i avsett källformat. Följ upp med representativa fotografier och kampanjens faktiska export. Märk filerna tydligt så att operatören ser vilket teststeg som visas.
En gråskaletoning gör abrupta tonsteg lättare att hitta utan störning från ett detaljrikt fotografi. Färgtoningar ger ytterligare en kontroll eftersom problemet kan synas tydligare i vissa övergångar. Mönstren stödjer en observation. Utseendet ensamt kan inte bekräfta att en panel har nativt 10-bitarsdjup eller identifiera den interna bearbetningen.
Ha originalfilerna tillgängliga på testspelaren. Bedöm inte en toning kopierad från en meddelandeapp eller en skärmbild infogad i en presentation. Kopian tillför ett extra bearbetningssteg. Om gruppen inte kan fastställa hur testfilen skapades och levererades blir det svårt att koppla resultatet till ett konkret skärmkrav.
Kör referens- och kampanjfiler genom både avsedd skyltningsprogramvara och enklaste uppspelningsmetod som stöds. En skillnad mellan dessa vägar bör undersökas före skärmbyte. Dokumentera program- och exportinställningar och upprepa jämförelsen med oförändrad fil för att se om resultatet går att reproducera.
Använd publikens position vid acceptanskontrollen
Granska testmönstret på nära håll för att lokalisera en avvikelse. Återgå sedan till det avstånd och den vinkel där kunderna ser skärmen. Dokumentera observationerna separat. Ett knappt synligt tonsteg vid närgranskning har inte samma praktiska betydelse som ett tydligt band genom en butiksannons.
Använd samma belysning och godkänt bildläge genom hela jämförelsen. Be operatören dokumentera automatiska bildjusteringar som fortfarande är aktiva. Om en inställning ändras mellan provexemplar kan utseendeskillnaden bero på annat än bitdjupet. Syftet är ett repeterbart inköpsbeslut, inte en tävling mellan orelaterade demonstrationslägen.
Felsök bandning innan skärmen byts
Banden finns redan i den exporterade annonsen
Be först innehållsgruppen jämföra arbetsfilen med levererad export. Om samma gräns syns på samma plats i båda uppspelningstesterna, undersök framställning och komprimering. Begär ny export och upprepa jämförelsen. En panel med högre bitdjup kan inte återskapa toninformation som inte längre finns i leveransfilen.
Beskriv problemet med plats och förhållande, till exempel ett synligt tonsteg i den mörka bakgrunden när en viss kampanjbild visas. Detta är ett beskrivningsexempel, inte ett produkttestresultat. Det ger formgivaren ett reproducerbart problem och är mer användbart än en begäran om att bilden ska se ”färgstarkare” ut.
Problemet syns bara genom den installerade utrustningen
Jämför installerad signalväg med godkänd direktanslutning. Behåll samma spelare, material och bildläge när mellanliggande utrustning tas bort för jämförelsen. Om direktanslutningen ser annorlunda ut, återanslut varje adapter eller fördelningssteg separat. Kontrollera faktiskt utgångsformat efter varje ändring i stället för att anta att ursprungsinställningen är kvar.
Om en förlängare eller fördelningsenhet ingår, spara modell och driftinställningar med resultatet. En olöst skillnad kan kräva integratörens hjälp. Godkänn inte en lösning som ändrar upplösning, textkvalitet eller andra projektkrav utan att dokumentera avvägningen. Att lösa ett symtom ska inte i det tysta ändra den köpta specifikationen.
Resultatet ändras med bildläget
Dokumentera bildinställningarna som ger önskat resultat och kontrollera normalt kampanjinnehåll igen. En inställning som gör en testtoning jämnare kan påverka en annan del av bilden. Jämför skuggdetaljer, vanliga fotografier och varumärkesmaterial innan läget godkänns. Behåll godkända värden för framtida service.
Om ett problem kvarstår, skicka oförändrad källfil, inställningar och en skriftlig observation till leverantören. Ett mobilfoto kan komplettera underlaget men bör inte ersätta det. Diagnostisera inte paneldjupet enbart från fotot. Kameran och enheten där fotot visas tillför egen bildbearbetning.
Två exempel på underlag med olika prioriteringar
En restaurangmeny som främst består av text
Tänk på en menylayout med priser, enfärgade bakgrunder och några produktfoton. Acceptansspellistan bör innehålla minsta pristext, normal menylayout och en representativ kampanjbild. Bedöm läsbarhet, avsedda färger och synliga toningar tillsammans i stället för att ställa nativt 10-bitarsdjup som enda acceptansvillkor.
I exemplet bör skärmen inte godkännas bara för att broschyren anger många färger. Menyn måste förbli tydlig på installationsplatsen och spelaren måste tillförlitligt återge godkänt material. Ange ett färgdjupskrav först när det kopplats till ett synligt behov eller en avtalad innehållsspecifikation.
En butikskampanj med mjuka bakgrundstoningar
Tänk nu på en annons som domineras av en mörk färgtoning, hudtoner eller bakgrunder som långsamt tonas ut. Ta med slutlig videoexport och originalgrafik i provgranskningen. Undersök lugna bildpartier där tonsteg skulle störa mest. En detaljrik demonstrationsfilm kan dölja just det problem projektet behöver undvika.
Be innehållsproducent och integratör enas om leveransformat innan hårdvaran godkänns. Om den förväntade nyttan bygger på högre bitdjup i arbetsflödet, bekräfta att källmaterial och spelare stöder det. Exemplen beskriver planeringsmetoder. De hävdar inte att en viss YJCEN-modell har klarat något av tillämpningstesterna.
Vanliga inköpsfrågor om färgdjup
Gör 10 bitar liten text skarpare?
Bitdjup beskriver tonnivåer och ersätter därför inte tillräcklig upplösning, lämplig textstorlek eller rätt signalformat. Om färgad text är oskarp, granska skalning och färgsampling separat. Använd den faktiska menyn eller förteckningen som testmaterial i stället för att godkänna textkvalitet utifrån en jämn toning.
Kan nativt paneldjup bekräftas i spelarens meny?
Spelarens meny kan dokumentera vald utgångsinställning, men det är en uppgift om källsignalen. Begär information om panelutförandet i erbjuden skärmkonfiguration separat. Spara båda uppgifterna tillsammans så att servicepersonalen inte senare förväxlar en anslutningsinställning med en uppgift om LCD-hårdvaran.
Är nativt 10-bitarsdjup alltid bästa köpet?
Välj utifrån tillämpningens krav och en repeterbar provutvärdering. Nativt bitdjup är en av flera egenskaper. Innehåll, betraktningsförhållanden, driftläge och servicekrav spelar fortfarande roll. Prisjämförelsen blir mer användbar när alla alternativ bedöms med samma filer och överenskomna acceptansvillkor.
Vad bör sparas efter att provexemplaret godkänts?
Spara godkända filer, utrustningsidentiteter, programversioner, bildinställningar och skriftliga observationer i samma projektdokumentation. Ta med avtalade undantag och vem som godkände dem. När en ersättningsspelare eller skärm kommer, använd underlaget för att upprepa relevanta kontroller i stället för att förlita dig på minnet av originaldemonstrationen.
Vad inköpsunderlaget bör innehålla
Specificera först innehållstyp och önskat signalformat. Fråga sedan efter panelutförande, godkänt driftläge och underlag från provutvärderingen. Kräv inte ”10 bitar” utan att ange om det avser accepterad ingångssignal, nativt paneldjup eller hela uppspelningskravet.
Utforska professionella skärmar för digital skyltning inomhus för att välja produktformat och skicka innehålls- och uppspelningskraven till YJCEN. Bekräfta stödet för färgdjup i erbjuden konfiguration före beställning. Guiden anger inte ett gemensamt nativt paneldjup för hela sortimentet.
