En LCD kan se tydlig ut för blotta ögat men bli betydligt mörkare genom polariserade solglasögon. Effekten kan ändras när betraktaren lutar huvudet. För en professionell skärm vid ett skyltfönster, en utomhuskö eller en entré bör skillnaden kontrolleras innan den slutliga skärmkonfigurationen godkänns.
Orsaken kan vara ett samspel mellan skärmens optiska skikt och glasen. Det är inte automatiskt ett fel på bakgrundsbelysningen och högre ljusstyrka behöver inte lösa det. Bedöm hela skärmen med dess slutliga frontglas, avsedda orientering och representativa glasögon.

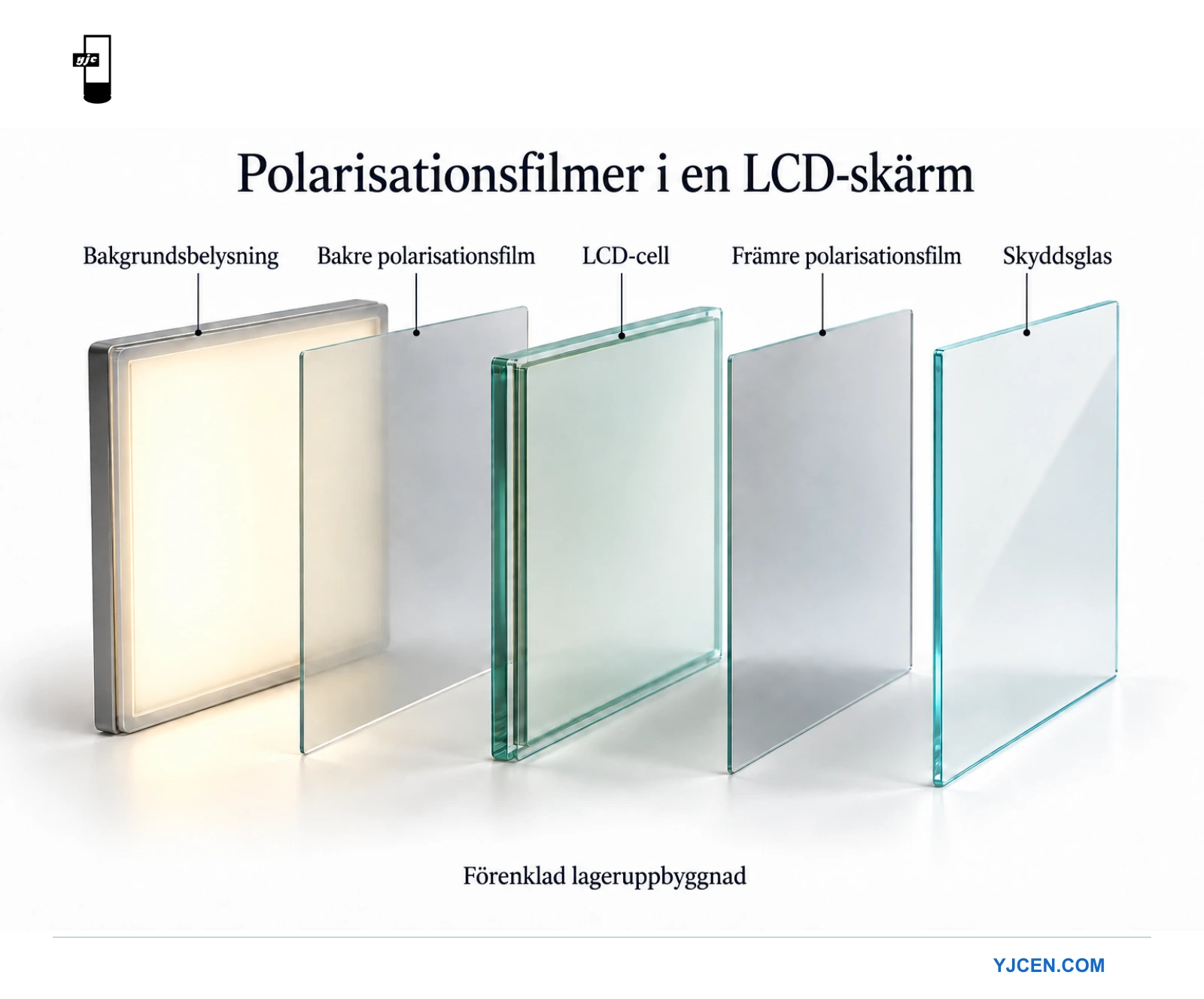

Så fungerar en LCD-polarisator
Polarisation beskriver riktningen hos en ljusvågs elektriska fält. En linjär polarisator släpper i första hand igenom ljus med en polarisationsriktning. I en LCD samverkar polariserande skikt med flytandekristallcellen för att reglera genomsläppt ljus och skapa bilden. Det förenklade skiktdiagrammet visar principen, inte konstruktionen hos en viss produkt.
Polariserade solglasögon tillför ytterligare ett optiskt filter framför betraktaren. Beroende på ljuset från skärmen och glasens relativa orientering kan mindre ljus nå ögat. Därför kan glasens vridning ändra den upplevda ljusstyrkan utan att bildsignalen eller bakgrundsbelysningen ändras.
För den optiska bakgrunden finns Edmund Optics förklaring av polarisation och polarisationsfilter. Färdiga skärmar kan innehålla ytterligare filmer och glas, så en idealiserad förklaring med två filter kan inte förutsäga hur varje färdig skärm beter sig.
Identifiera symtomet innan inställningar ändras

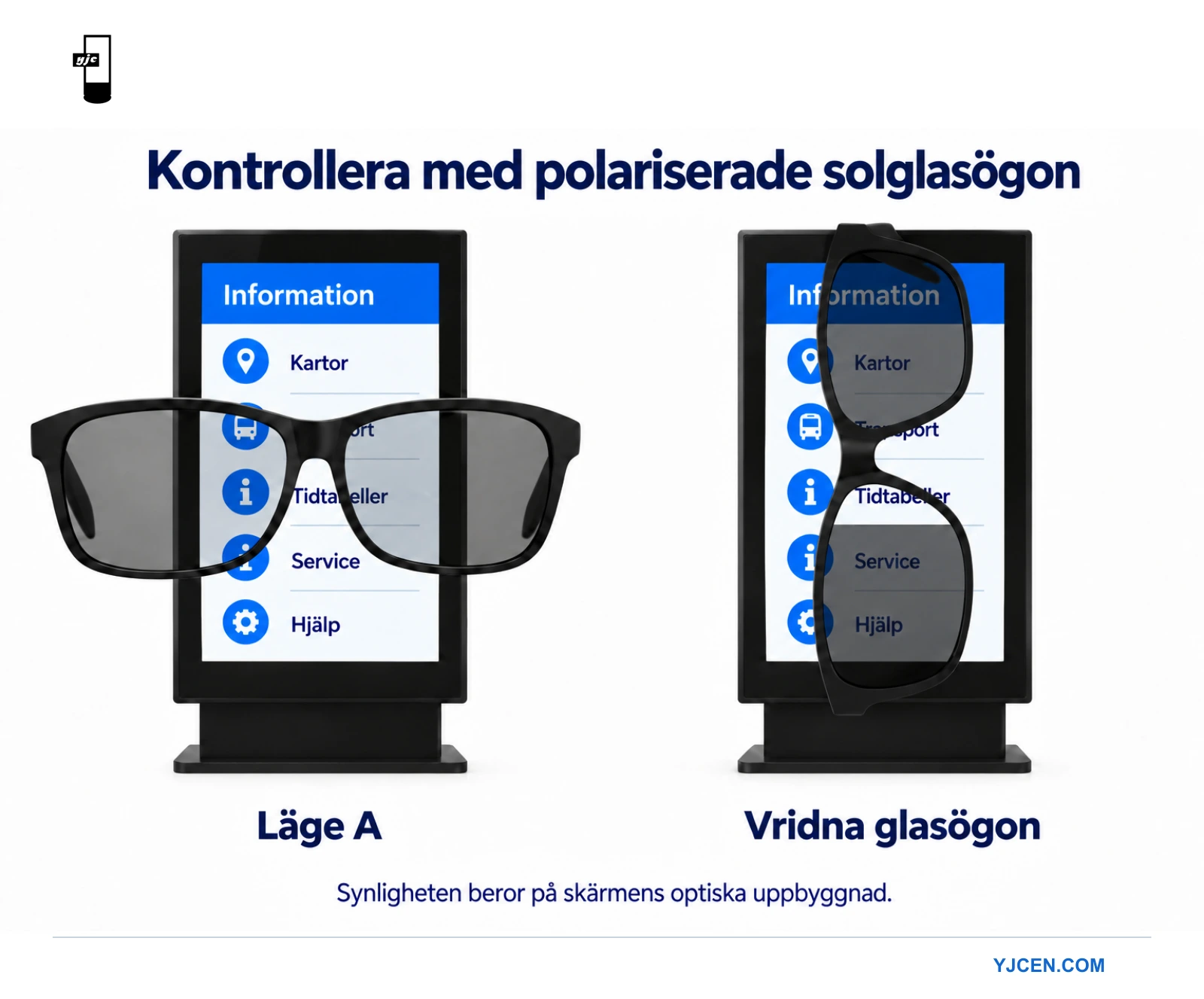

Börja med samma bild och ljusstyrkeinställning. Titta på skärmen utan solglasögon och sedan genom ett representativt par polariserade glas. Behåll samma betraktningsposition. Om den upplevda ljusstyrkan ändras kraftigt när glasen vrids ska detta dokumenteras för leverantörens bedömning.
En skärm som är mörk även utan solglasögon behöver undersökas på annat sätt till att börja med. Kontrollera om hela bilden, bara visst innehåll eller en viss ingång påverkas. Förklara inte varje synlighetsproblem med polarisation bara för att installationen är utomhus eller publiken bär glasögon.
Skilj också reflexer från selektiv nedmörkning. Ett ljust fönster som speglas kan skymma innehåll även utan glasögon. Polarisationsberoende nedmörkning kan förändras när glasen vrids medan omgivningens reflexer är likartade. Båda effekterna kan förekomma samtidigt, så dokumentera dem separat vid granskning av provexemplaret.
Ett mobilfoto kan hjälpa till att dokumentera uppställningen men är ingen fullständig acceptansmetod. Exponering och bildbehandling kan ändras mellan bilder. Notera vad granskaren ser direkt och dokumentera glasens orientering, betraktningsposition och skärminställningar tillsammans med fotografierna.
Varför hela den optiska uppbyggnaden spelar roll
Panelen är bara en del av den optiska vägen. Skyddsglas, pekskikt, ytbehandlingar och extra optiska filmer kan ingå i en färdig professionell skärm. Be leverantören identifiera konfigurationen i stället för att anta att en demonstration av enbart panelen motsvarar den levererade enheten.
Överför inte en observation från en modell eller skärmstorlek till alla produkter i serien. Olika konfigurationer kan ha olika paneler eller optiska skikt. Begär ett representativt provexemplar av exakt den produkt som övervägs och spara dess identitet i godkännandedokumentationen.
För en pekterminal ska den slutliga pekenheten ingå. För skyltning bakom ett skyltfönster bör det faktiska glaset ingå när det är praktiskt möjligt. Syftet är att granska den optiska väg som kunden använder, inte bara delarna som är enklast att demonstrera.
Om leverantören ändrar frontglas eller filmkonfiguration efter provgodkännandet, fråga om glasögontestet behöver upprepas. Koppla den godkända versionen till offerten. Anta inte att en till synes liten komponentändring saknar betydelse för ett optiskt acceptanskrav.
Stående och liggande läge kräver separata kontroller
När en skärms fysiska orientering ändras förändras förhållandet till betraktaren och glasögonen. Ett resultat i liggande läge ska inte tas som bevis för samma resultat i stående läge. Utvärdera avsedd orientering med en konfiguration som skärmtillverkaren godkänner för installationen.
Vrid inte ett monterat eller spänningssatt skärmhölje bara för att prova. Använd en säkert förberedd provuppställning och följ leverantörens installationsanvisningar. Om produkten ska vara fast monterad stående, testa den så i stället för att förlita dig på en demonstration av en liknande panel i liggande läge.
Kontrollera mer än en helt rak huvudposition. Människor tittar mot informationsskärmar medan de går, lutar sig eller står vid sidan. Ta med rimliga variationer som motsvarar användningen. Dokumentera positioner där viktig text förblir läsbar i stället för att hitta på en universell godkänd vinkel.
Ljusstyrka och polarisation är olika krav
Ljusstyrkan är viktig för synlighet i dagsljus men ett högre luminansvärde bevisar inte kompatibilitet med polariserade solglasögon. Håll kontrollerna åtskilda. Bekräfta först att skärmen är läsbar i avsedd belysning utan glasögon och utvärdera den sedan genom relevanta glas.
Använd de driftinställningar som projektet faktiskt ska ha. Om skärmen reglerar ljusstyrkan automatiskt, bedöm representativa dag- och kvällsförhållanden. Notera om observationen gjordes med fast inställning eller automatisk reglering så att en annan granskare kan upprepa jämförelsen.
För digital skyltning i skyltfönster ska glaset, skärmens placering och betraktningsriktningen beskrivas när du ber om råd. Enbart ett ljusstyrkevärde beskriver inte reflexerna eller samspelet med glasögon vid ett visst skyltfönster.
Betrakta inte maximal ljusstyrka som en universallösning. Det kan ändra hur bilden ser ut men det bakomliggande optiska samspelet behöver fortfarande bedömas. Fråga leverantören vilken konfiguration som är avsedd för betraktningsförhållandena och verifiera den på det färdiga provexemplaret.
Begär tydligt underlag för optiska tillval
Vissa professionella skärmkonstruktioner har extra optiska åtgärder för bättre visning genom polariserade solglasögon. Exempelvis beskriver Sharp/NEC i sin tekniska rapport om ljusstarka skärmar ett kvartsvågsfilter i detta sammanhang. Det är ett exempel på produktkonstruktion, inte bevis för att alla professionella skärmar har samma funktion.
Om en leverantör föreslår en kvartsvågsplatta eller annan optisk film, begär uppgifter om den stödda konfigurationen och en demonstration av ett provexemplar. Bekräfta vilka orienteringar, betraktningsförhållanden och glasögon som har bedömts. Ett komponentnamn i en offert ska leda till en utvärderingsplan, inte ersätta den.
Anta inte att antibländbehandling, antireflexbehandling eller optisk bindning garanterar kompatibilitet med solglasögon. Termerna beskriver andra delar av den optiska uppbyggnaden. Ställ en separat fråga om polariserade glasögon och begär underlag för den färdiga skärm som erbjuds.
Ett tydligt resultat genom ett par glasögon är på samma sätt användbart men begränsat underlag. Olika glas och betraktningspositioner kan ge olika observationer. Bestäm vilka representativa glasögon och förhållanden som ingår i projektets acceptanskontroll och beskriv kontrollens begränsningar tydligt.
Utforma ett användbart provtest
Förbered innehåll och betraktningsposition
Använd den verkliga informationslayouten, inklusive minsta nödvändiga text och symboler. En förteckning, prislista eller meny är mer användbar än bara ett foto över hela skärmen. Ta med ljusa och mörka områden så att granskningen inte begränsas till en sorts grafik.
Markera normala betraktningsplatser och avstånd. Ta med stående och sittande positioner om båda är relevanta. Dokumentera monteringshöjd och skärmorientering. Samma skärm kan vara lättare eller svårare att läsa när installationen ändrar betraktningsvinkeln.
Använd representativ belysning och beskriv den med tydliga ord. För ett skyltfönster, ange om kontrollen gjordes i direkt solljus, ljust mulet väder eller efter mörkrets inbrott. En enda inomhusdemonstration ska inte beskrivas som bevis för läsbarhet under alla utomhusförhållanden.
Jämför utan att ändra flera variabler samtidigt
Börja utan glasögon och dokumentera om innehållet går att läsa som avsett. Lägg sedan till valda solglasögon med oförändrad källa, skärminställning och position. Vrid glasen inom ett praktiskt intervall och notera betydande försämring av läsbarheten.
Upprepa med övriga representativa glasögon som valts för projektet. Koppla observationerna till rätt par i stället för att slå ihop dem till ett vagt påstående. Om resultaten skiljer sig, behåll skillnaden i rapporten och fråga leverantören vilken vidare bedömning som behövs.
När två skärmprover jämförs, använd samma innehåll och jämförbara driftförhållanden. Identifiera varje provexemplar tydligt. Presentera inte en ljusare inställning på en enhet som bevis för en bättre optisk konstruktion. Målet är en rättvis jämförelse för avsedd användning.
Skriv ett acceptansprotokoll som gör kontrollen upprepbar
Dokumentera skärmmodell, storlek, optisk konfiguration om den redovisas, orientering och bildinställningar. Lägg till testinnehåll, betraktningspositioner och glasögonbeskrivning. Uppgifterna gör det möjligt att upprepa kontrollen efter enhetsbyte eller konfigurationsändring.
Beskriv resultatet utifrån uppgiften. Dokumentera till exempel om en kund kan urskilja nödvändiga prissiffror eller riktningspilar vid normal ankomst. Undvik ett brett påstående om att skärmen är ”solglasögonsäker” efter en kort demonstration.
Behåll fotografier som stöd och notera deras begränsningar. Om projektet kräver en uppmätt optisk specifikation, kom överens om metod och utrustning med leverantören eller en kvalificerad provningsaktör. Visuell granskning och laboratoriemätning besvarar närliggande men olika frågor.
Skilj felsökning på plats från panelreparation
Polarisatorn ingår i skärmens optiska system. Guiden ska hjälpa till att specificera och bedöma en kommersiell installation, inte instruera användare att dra bort filmer från en LCD-panel. Om optiska skikt tas bort eller byts utan rätt process kan enheten skadas eller dess egenskaper förändras.
Om en tidigare godkänd skärm beter sig annorlunda, dokumentera modellen och eventuella serviceåtgärder eller konfigurationsändringar. Jämför med godkänt innehåll och godkända inställningar. Kontrollera om fenomenet också syns utan glasögon. Ge leverantören informationen innan ett komponentbyte föreslås.
Vid märken, missfärgning eller ojämna områden, fotografera under enhetliga förhållanden och beskriv när de uppträder. Diagnostisera inte en skadad polarisator från ett enda foto. Leverantören kan behöva undersöka panelen, frontglaset och andra delar för att hitta orsaken.
Håll driftförhållandena inom produktens dokumenterade gränser under undersökningen. Använd inte otillåten uppvärmning, lösningsmedel eller improviserade filmer som åtgärd. Ordna service enligt leverantörens anvisningar och spara det ursprungliga provgodkännandet för jämförelse.
Vad en förfrågan bör innehålla
Beskriv var skärmen ska installeras och vem som ska läsa den. Ange stående eller liggande läge, monteringshöjd, normalt betraktningsavstånd och om solglasögon är vanliga bland betraktarna. Bifoga platsbilder och representativt innehåll om det finns.
Fråga om visning genom polariserade glasögon har bedömts för den föreslagna kompletta konfigurationen. Begär villkoren för demonstrationen och identifiera provexemplaret som behöver utvärderas. Om ett optiskt tillval föreslås, fråga om det ändrar andra relevanta specifikationer eller installationskrav.
För projekt med professionella LCD-skärmar utomhus ska väderskydd, driftmiljö och optiska krav bekräftas separat. En kapslingsklass bevisar inte läsbarhet genom solglasögon, precis som ett godkänt glasögontest inte bevisar lämplighet för utomhusinstallation.
Vanliga frågor om LCD-polarisatorer
Är skärmen felaktig om den blir mörk genom solglasögon?
Inte nödvändigtvis. Glasen kan samverka med ljuset som lämnar skärmen. Jämför samma skärm med och utan glasögon och notera vad som händer när glasen vrids. Om skärmen också är onormal utan glasögon ska det symtomet undersökas separat med leverantören.
Löser högre ljusstyrka alltid problemet?
Nej. Ljusstyrka och polarisationsberoende betraktning bör bedömas separat. Testa avsett driftläge och fråga om den fullständiga optiska konfigurationen. Lova inte en lösning enbart utifrån en högre ljusstyrkespecifikation.
Blir skärmen alltid mörk i stående läge?
Nej. Beteendet beror på skärmens uppbyggnad, glasen och deras inbördes orientering. Testa exakt produkt i dess godkända avsedda läge. En regel som bara utgår från stående eller liggande läge skulle bortse från viktiga skillnader mellan optiska konfigurationer.
Kan jag sätta på en standardfilm för att lösa problemet?
Anta inte att en standardfilm ger ett godtagbart resultat. Fråga skärmleverantören om stödda alternativ och utvärdera den färdiga enheten. Optiska och termiska effekter samt konsekvenser för pekfunktion och service behöver bedömas för den faktiska produkten, i stället för att göra en improviserad ytmodifiering.
