LVDS eller eDP: vad som behöver bekräftas inuti en professionell skärm

LVDS och eDP är interna skärmanslutningar. I ett projekt med professionella LCD-skärmar börjar valet med den panel och styrenhet som tillverkaren stöder. Valet kan inte göras utifrån skärmstorlek, ett foto av en kontakt eller de externa HDMI-ingångarna.

Detta är relevant när en kundanpassad terminal specificeras, en ersättningspanel godkänns eller reservdelar planeras för en skyltningsutrullning. Den användbara inköpsfrågan är enkel: vilken komplett enhet har kontrollerats, och vad händer om en komponent ändras?

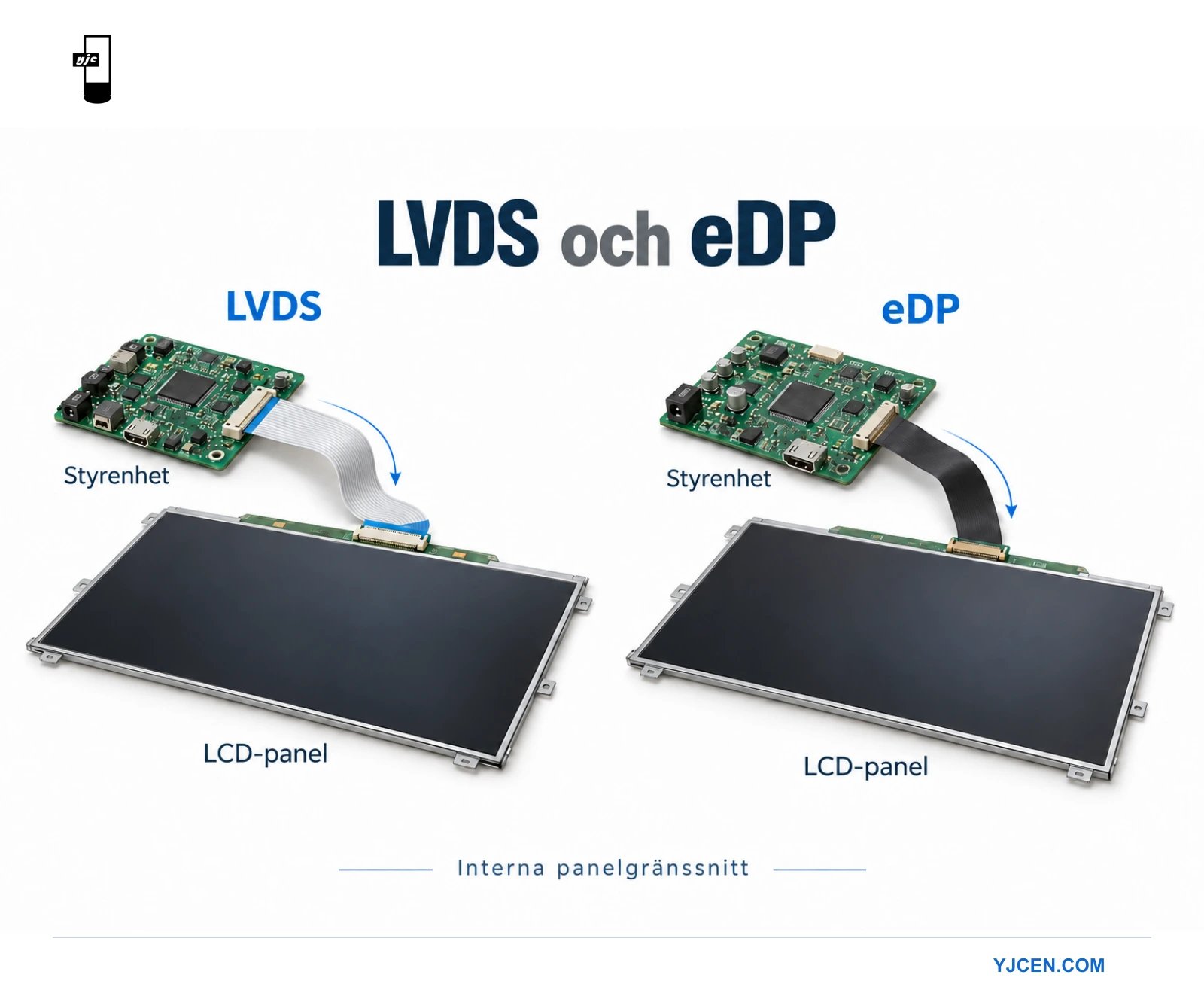

Vad skiljer LVDS från eDP?

LVDS står för low-voltage differential signaling, differentiell signalering med låg spänning. För LCD-paneler förknippas det ofta med anslutningen som överför bilddata från styrenhet till panel. Exakt datamappning, timing och elektriska krav framgår av komponentdokumentationen.

eDP betyder embedded DisplayPort. Det är ett DisplayPort-baserat gränssnitt för intern skärmanslutning. En eDP-panel behöver fortfarande en styrenhet, kabel och konfiguration som stöder dess särskilda krav.

Inget av namnen är en fullständig specifikation. En offert med ”LVDS-panel” eller ”eDP-panel” ger inte alla uppgifter som behövs för att godkänna ett byte. Begär fullständigt panelartikelnummer och revision samt uppgifter om stödd styrenhet och kabel.

Interna panelanslutningar skiljer sig från externa ingångar

En extern mediespelare kan skicka video via HDMI eller DisplayPort till en professionell skärm. Inuti skärmen bearbetar elektroniken insignalen och driver LCD-panelen. Den interna anslutningen är en separat del av signalvägen.

Därför identifierar en HDMI-kontakt på höljet inte panelgränssnittet. Det förklarar också varför en extern DisplayPort-kabel inte bevisar att den interna panelen använder samma kontakt eller ledningsdragning.

Texas Instruments dokumenterar bryggkretsar som omvandlar processorutgångar till LVDS- eller eDP-paneler. Omvandling ska ingå i en tekniskt utformad konstruktion. En kabel som passar fysiskt ersätter inte en stödd omvandlingskrets och konfiguration.

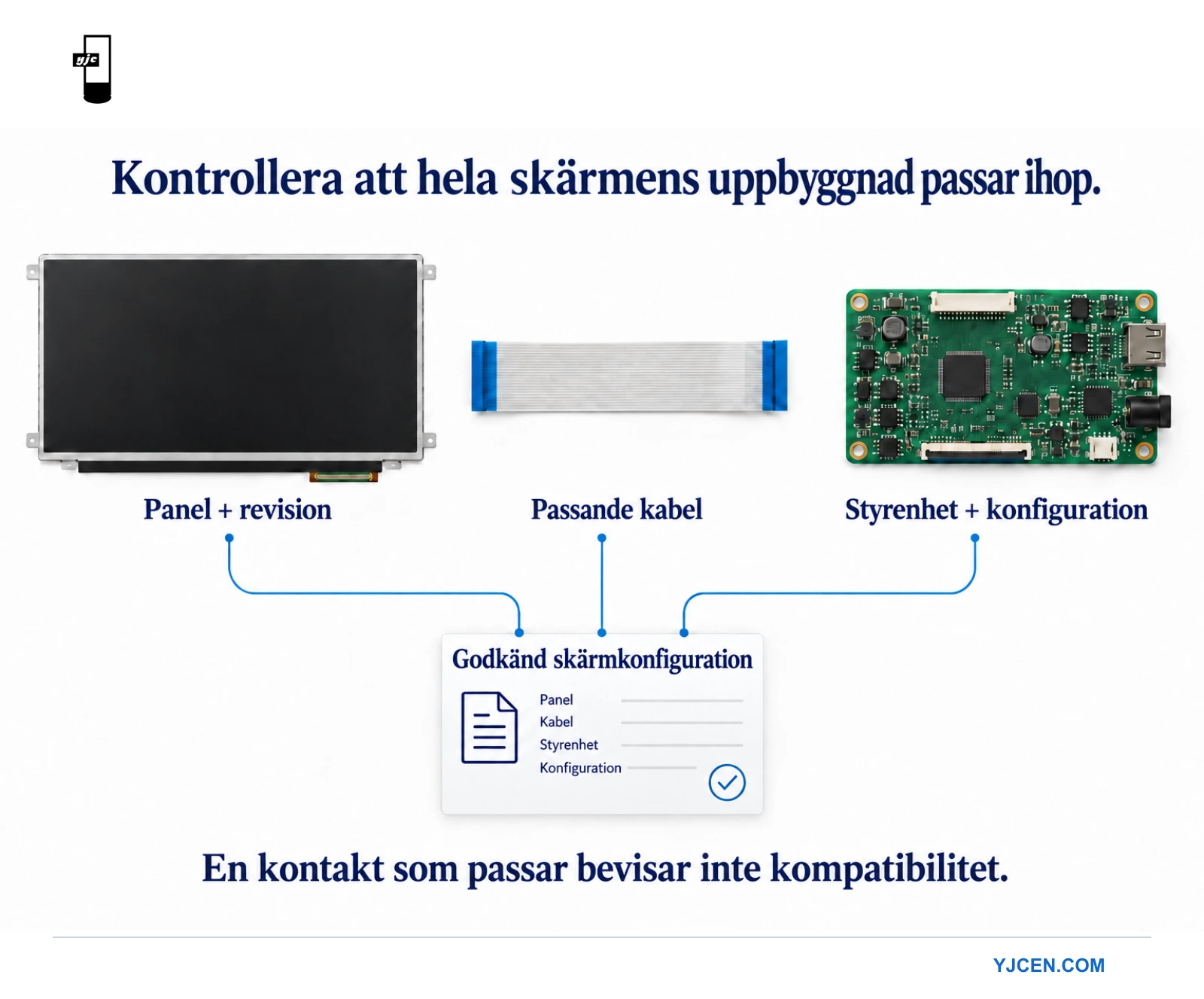

Bekräfta panel, kabel och styrenhet tillsammans

Samla uppgifterna i samma enhetsdokumentation. Om leverantören ändrar panelrevision, granska underlaget före leveransgodkännande. Ett välbekant modellnamn utanpå höljet bevisar inte att de interna delarna är oförändrade.

Panelidentifikation

Begär paneltillverkarens fullständiga artikelnummer och revision. Dokumentera nativ upplösning, stödd timing och gränssnittsspecifikation. Spara källdokumentet med projektet i stället för att förlita dig på en förkortad beskrivning i ett inköpskalkylblad.

Kabel och kontakter

Teknikteamet bör bekräfta kontaktorientering, stiftkoppling och kabeldragning mot dokumentationen. Enbart stiftantal är ingen kompatibilitetskontroll. Flytta inte interna kablar mellan enheter bara för att kontakterna ser lika ut.

Styrenhetens konfiguration

Dokumentera stödd kortrevision och panelkonfiguration. Ta med identifiering av fast programvara när leverantören använder den för att skilja enheter åt. En styrenhet som kan driva en panel stöder inte automatiskt en annan med samma storlek.

Vad bör en provkontroll omfatta?

Använd ett komplett provexemplar med föreslagna produktionsdelar. Kom överens om testsekvensen före acceptans så att leverantör och köpare bedömer samma beteende. Följande är praktiska kontroller att begära, inte påståenden om att alla skärmar stöder alla driftlägen.

• Bekräfta att dokumenterad panel, styrenhet och kabel motsvarar provexemplaret.
• Visa avsett skyltningsinnehåll med det överenskomna nativa utgångsläget.
• Kontrollera bildorientering, synliga bildkanter, fin text och färgmönster.
• Starta om enheten och bekräfta att den återgår till avsedd ingång och bild.
• Testa stödda vilo- eller väntelägen där projektet kräver det.
• Dokumentera konfiguration och begränsningar tillsammans med provresultatet.

Ett foto av en fungerande skärm fångar bara ett ögonblick. Fråga vilken ingång, vilket bildläge och vilken programvarukonfiguration som gav resultatet. Med dessa uppgifter blir senare felsökning mer användbar än jämförelser av foton tagna under olika förhållanden.

För en pekterminal ska pekfunktionen testas separat. En korrekt bild visar inte att pekkoordinater, mappning i stående läge eller programmet fungerar rätt. Vår guide om integration av projicerad kapacitiv pekteknik behandlar den delen av konstruktionen.

Hantera byten som kontrollerade komponentändringar

Innan en reservpanel beställs, skicka utrustningens identitet och dokumentationen för den godkända enheten till leverantören. Begär en bekräftad ersättningskombination. Undvik att öppna en installerad enhet bara för att gissa gränssnittet när servicedokument kan ge svaret.

Om en komponent inte finns tillgänglig, begär en skriftlig beskrivning av föreslagen ersättare. Fastställ om kabel, styrenhetsinställningar eller mekanisk konstruktion måste ändras. Kom sedan överens om en provkontroll innan ändringen genomförs på flera enheter.

Internt arbete ska utföras av kvalificerad service- eller integrationspersonal. Artikeln är en inköpsguide, ingen anvisning för omkoppling av paneler. Därför ges ingen universell stiftkoppling, spänning eller anslutningssekvens.

Läs gränssnittsspecifikationen som en samling krav

När två offerter använder samma gränssnittsnamn, jämför dokumenten bakom dem. Börja med det som är fastställt i projektet: befintlig panel, befintlig styrenhet eller helt ny skärm. Det avgör vilka kompatibilitetsfrågor leverantören först behöver besvara.

För en befintlig panel måste styrenheten stödja panelens dokumenterade krav. För en befintlig styrenhet måste föreslagen panel ha stöd för det faktiska kortet och konfigurationen. För en helt ny enhet, be tillverkaren spara den godkända kombinationen i produktionsdokumentationen.

Håll bildkrav och styrkrav åtskilda. Nativ upplösning, uppdateringstiming och färgkonfiguration beskriver önskad bild. Start, viloläge och ljusstyrkereglering beskriver driftbeteende. Fråga hur föreslagen enhet uppfyller båda grupperna; en fungerande stillbild bevisar inte alla styrfunktioner.

Panelens krav på matning och sekvensering ingår också i den tekniska granskningen. Kvalificerad personal ska bekräfta dem mot dokumentationen. En köpare behöver inte improvisera ett elektriskt test för att begära ett skriftligt kompatibilitetsbesked och en upprepbar demonstration.

Rapportera skärmproblem med tydlig avgränsning

En skärm som blir svart är ett symtom, inte en gränssnittsdiagnos. Extern källa, ingångsval, styrenhetskonfiguration, panelanslutning och bakgrundsbelysning kan alla vara relevanta vid en serviceundersökning. Rapportera det som går att observera innan en komponent pekas ut som orsak.

Notera till exempel om skärmens egen meny visas. Om den gör det, berätta vilken extern källa och ingång som användes när bilden försvann. Om den inte visas, dokumentera startindikatorer och upprepningsbara beteenden utan att öppna höljet.

Ett färgfel ska dokumenteras annorlunda än ett fullständigt bildbortfall. Spara källans testfil och beskriv om hela skärmen, ett område eller vissa färger påverkas. Dra inte slutsatsen att kabeln måste vara felaktig utifrån ett enda foto.

Uppgifterna hjälper servicegruppen att avgränsa undersökningen. De ersätter inte tillverkarens diagnosförfarande. Sluta använda en enhet och följ serviceanvisningarna om dess skick gör fortsatt drift olämplig; koppla inte om interna ledningar när enheten är spänningssatt.

Bestäm start och återgång till drift före utrullning

En butiksskärm kanske startas varje morgon. En annan installation kan hålla skärmen igång medan bara spelaren startas om. Skriv ned den avsedda sekvensen eftersom de två lösningarna belastar olika delar av systemet.

Be leverantören demonstrera den stödda driftsekvensen med föreslagen hårdvara vid provgodkännandet. Notera om personal måste välja ingång eller bekräfta ett meddelande. Om installationen kräver obemannad återgång till drift ska det vara ett uttalat krav, inte ett antagande.

Testa mer än en enda lättillgänglig bild. Ta med det verkliga programmet eller spellistan, avsedd orientering och normala övergångar. Det behöver inte bli ett godtyckligt uthållighetspåstående. Målet är att kontrollera det beteende som projektet faktiskt behöver.

För en problemlista för provexemplaret. Notera villkor, förväntat beteende, observerat beteende och överenskommen åtgärd för varje punkt. Begär en ny demonstration efter konfigurationsändring. En löst punkt ska hänvisa till den reviderade konfigurationen, inte till ett äldre provexemplars uppgifter.

Planera reservdelar efter den stödda enhetskonfigurationen

För en liten installation kan en komplett utbytesenhet vara enklare att hantera än flera interna reservkomponenter. Vid större utrullning kan en kvalificerad servicepartner föredra godkända delsystem. Diskutera serviceupplägget innan reservdelslagret bestäms.

Fråga hur leverantören identifierar kompatibla reservdelar och meddelar komponentändringar. Håll ihop produktmodell, tillverkningsparti och relevant enhetsrevision. Den interna panelens artikelnummer är användbart men bör inte vara den enda uppgiften för en installerad enhet.

Om ett byte kräver ändrad styrenhet eller kabel, fråga om delarna bör levereras som en matchad sats. Klargör vilken konfigurationsdokumentation som gäller efteråt. Det undviker lager med flera liknande delar utan tillförlitlig identifiering av stödd kombination.

Anta inte att ett annat gränssnitt är en direkt utbytbar uppgradering. Byte från LVDS till eDP, eller tvärtom, kan kräva ändringar av styrenhet, kabel och mekanisk konstruktion utöver panelen. Godkännandet bör föregås av en teknisk granskning av hela förslaget.

Vanliga inköpsfrågor

Ger eDP automatiskt bättre bild?

Inget gränssnittsnamn garanterar den färdiga skärmens kvalitet. Panelval, bildlägen som stöds, optisk konstruktion och innehåll påverkar resultatet. Jämför färdiga skärmar mot projektkraven i stället för att rangordna dem enbart efter anslutningsbeteckning.

Kan jag beställa en ersättningspanel utifrån storlek och upplösning?

Uppgifterna hjälper till att identifiera kravet men bekräftar inte en kompatibel ersättare. Ange fullständig utrustnings- och panelidentitet, godkänd konfiguration och leverantörens bytesanvisningar. Få bekräftelse innan en ersättare köps eller monteras.

Avgör det interna gränssnittet vilken skyltningsprogramvara jag kan använda?

Programmet körs normalt på mediespelaren eller den inbyggda datorplattformen. Kraven behöver kontrolleras där. Namnet på ett internt panelgränssnitt bevisar inte stöd för operativsystem, programkompatibilitet eller fjärrhantering.

Ingår pekfunktionen i samma kompatibilitetskontroll?

Den ingår i acceptansen av hela terminalen men behöver egna kontroller. Identifiera pekstyrenheten, dess stödda anslutning och programmets krav separat. Koppla samman dokumentationen för bildsystemet och pekkonfigurationen i projektunderlaget.

Vilket gränssnitt bör efterfrågas i ett kommersiellt projekt?

För en färdig skyltningsenhet, utgå från storlek, upplösning, installation, externa ingångar och driftförhållanden. Låt tillverkaren identifiera en intern konstruktion som stöds. Att kräva ett visst gränssnittsnamn utan bakomliggande projektkrav ger liten nytta.

Vid OEM-integration, lämna tidigt uppgifter om befintlig styrenhets begränsningar och panelkraven. Om någon del är fastställd, be leverantören kontrollera kombinationen innan hölje eller produktionsantal låses.

Utforska YJCEN:s professionella skärmar och terminaler, eller skicka projektkraven till vårt team. Tillgängliga interna gränssnitt måste bekräftas för vald konfiguration; det är ingen gemensam specifikation för alla produkter.

Underlag för en integrationsförfrågan

Skicka en kort beskrivning av avsedd konstruktion och ange vilka komponenter som redan är fastställda. Vid byte av befintlig enhet, bifoga utrustningsetikett och leverantörens servicedokument. Vid utveckling av nytt hölje, ange tillgängligt utrymme och föreslagna externa anslutningar.

Skilj obligatoriska krav från önskemål. En befintlig styrenhet som måste behållas i produktion är en begränsning. Önskemål om ett visst gränssnitt är något annat, om det inte följer av styrenheten eller annat dokumenterat krav. Skillnaden hjälper leverantören att föreslå en fungerande kombination.

Ange antal, process för provgodkännande och förväntat serviceupplägg. Fråga vilka dokument som följer med provexemplaret och vilka identifieringsuppgifter som finns på levererad enhet. Det gör offerten lättare att bedöma och minskar osäkerheten när reservdelar behövs senare.

Kontrollera före godkännande att förslagets komponentlista stämmer med provdokumentationen. Hantera eventuella ersättningskomponenter skriftligt. Spara det godkända underlaget med installationsdokumenten så att inköp, integration och underhåll utgår från samma information.

Tekniska referenser

Texas Instruments: skärmgränssnitt och bryggkretsar; DisplayPort: externa anslutningar och intern LVDS-omvandling; VESA: gränssnittet embedded DisplayPort.
