Ein LCD kann mit bloßem Auge klar erscheinen und durch polarisierte Sonnenbrillen deutlich dunkler wirken. Der Effekt kann sich beim Neigen des Kopfes verändern. Bei gewerblichen Displays am Schaufenster, im Außenwartebereich oder am Eingang sollte dies vor Freigabe der endgültigen Konfiguration geprüft werden.
Ursache kann das Zusammenspiel zwischen den optischen Schichten des Displays und den Brillengläsern sein. Es handelt sich nicht automatisch um einen Fehler der Hintergrundbeleuchtung, und mehr Helligkeit löst das Problem möglicherweise nicht. Prüfen Sie das komplette Display mit endgültigem Frontglas, vorgesehener Ausrichtung und repräsentativen Brillen.

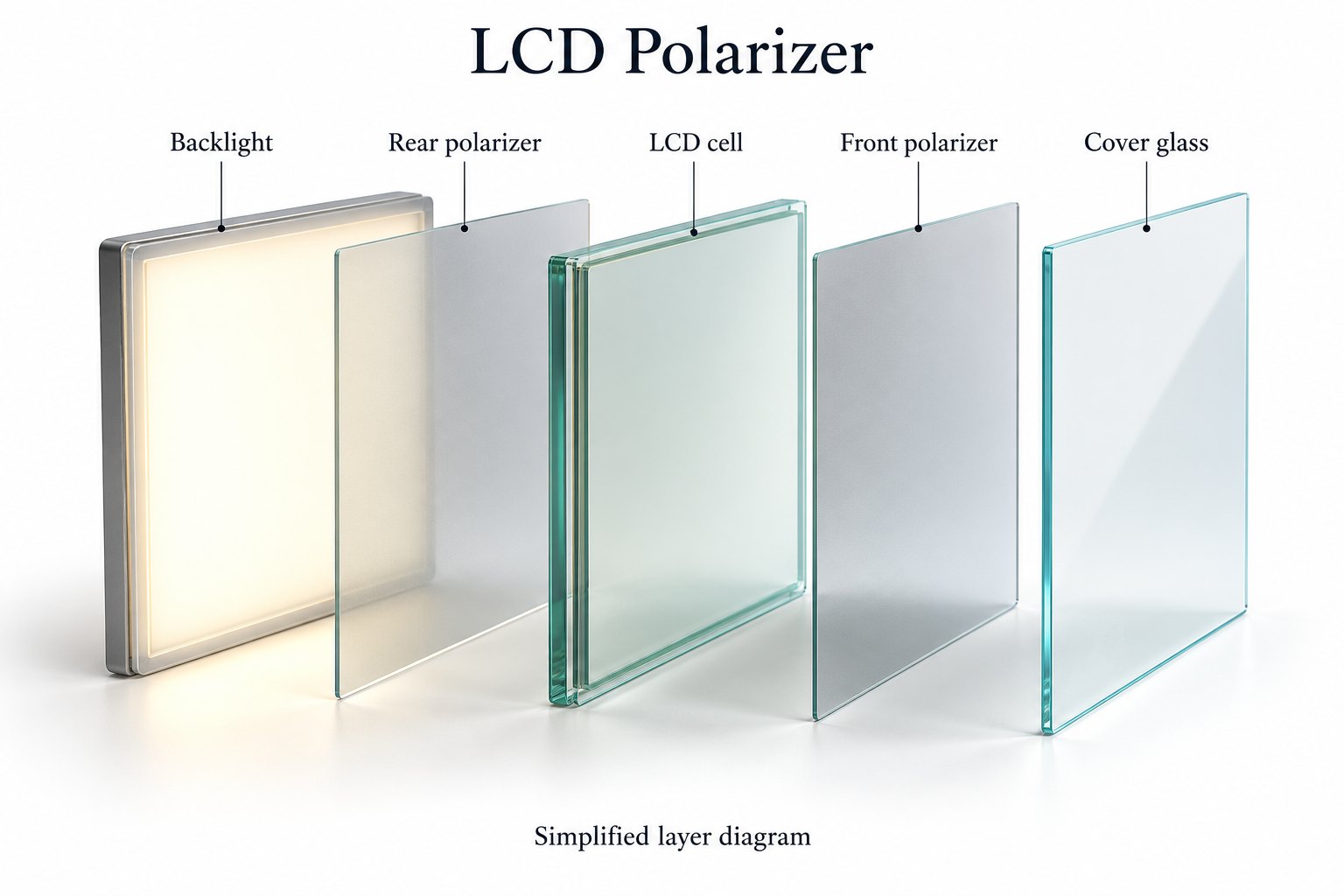

Was ein LCD-Polarisator bewirkt
Polarisation beschreibt die Ausrichtung des elektrischen Feldes einer Lichtwelle. Ein linearer Polarisator lässt bevorzugt eine Polarisationsrichtung passieren. Im LCD steuern Polarisationsschichten gemeinsam mit der Flüssigkristallzelle das durchgelassene Licht und erzeugen das Bild. Die vereinfachte Schichtzeichnung zeigt das Prinzip, nicht den Aufbau eines bestimmten Produkts.
Polarisierte Sonnenbrillen bringen einen weiteren optischen Filter vor das Auge. Abhängig vom austretenden Displaylicht und der relativen Ausrichtung der Gläser erreicht weniger Licht das Auge. Durch Drehen der Gläser kann sich daher die wahrgenommene Helligkeit ändern, ohne Bildsignal oder Hintergrundbeleuchtung zu verändern.
Zu den optischen Grundlagen: Edmund Optics erläutert Polarisation und Polarisationsfilter. Reale Displays können zusätzliche Folien und Gläser enthalten. Eine idealisierte Erklärung mit zwei Filtern sagt deshalb nicht das Verhalten jeder fertigen Anzeige voraus.
Das Symptom vor Einstellungsänderungen erkennen

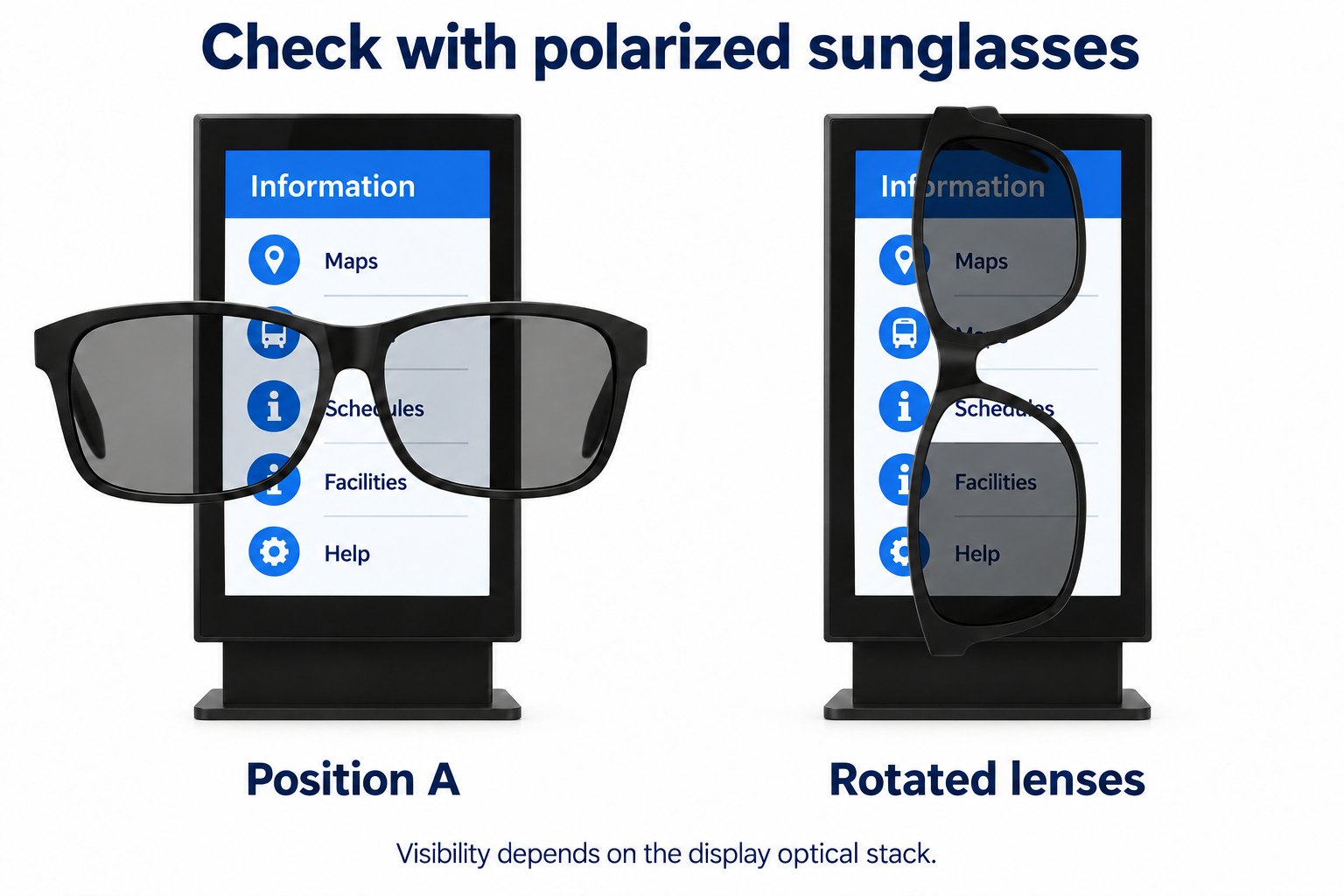

Verwenden Sie dasselbe Bild und dieselbe Helligkeit. Betrachten Sie das Display zunächst ohne Sonnenbrille, danach durch eine repräsentative polarisierte Brille. Bleiben Sie an derselben Position. Ändert sich die wahrgenommene Helligkeit beim Drehen stark, dokumentieren Sie dies zur Beurteilung durch den Lieferanten.
Bleibt ein Bildschirm auch ohne Sonnenbrille dunkel, ist zunächst anders vorzugehen. Prüfen Sie, ob das ganze Bild, bestimmte Inhalte oder ein einzelner Eingang betroffen sind. Schreiben Sie nicht jedes Sichtbarkeitsproblem der Polarisation zu, nur weil die Installation draußen steht oder Betrachter Brillen tragen.
Unterscheiden Sie Reflexionen von einer richtungsabhängigen Abdunklung. Ein hell gespiegeltes Fenster kann Inhalte auch ohne Brille verdecken. Polarisationsbedingtes Abdunkeln kann sich mit der Glasrichtung ändern, während die gespiegelte Umgebung ähnlich bleibt. Beide Effekte können gleichzeitig auftreten; dokumentieren Sie sie getrennt.
Ein Handyfoto hilft beim Dokumentieren des Aufbaus, ersetzt aber keine vollständige Abnahme. Belichtung und Verarbeitung können zwischen Aufnahmen variieren. Notieren Sie die unmittelbare Beobachtung des Prüfers sowie Glasrichtung, Blickposition und Displayeinstellungen neben den Fotos.
Warum der vollständige optische Aufbau zählt
Das Panel ist nur ein Teil des Sichtwegs. Schutzglas, Touchschichten, Beschichtungen und zusätzliche optische Folien können im fertigen gewerblichen Display vorhanden sein. Lassen Sie die relevante Konfiguration benennen, statt eine Vorführung mit nacktem Panel als repräsentativ für das gelieferte Gerät anzusehen.
Übertragen Sie eine Beobachtung bei einem Modell oder einer Größe nicht auf eine ganze Produktreihe. Unterschiedliche Konfigurationen können andere Panels oder optische Aufbauten verwenden. Fordern Sie ein repräsentatives Muster des konkreten Artikels an und bewahren Sie dessen Identifikation in der Freigabeakte auf.

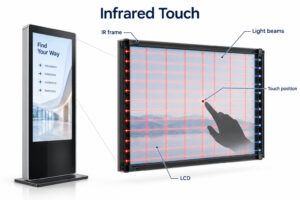

Prüfen Sie ein Touchterminal mit der endgültigen Touchbaugruppe. Beziehen Sie bei Signage hinter einem Schaufenster nach Möglichkeit die tatsächliche Verglasung ein. Es geht um den späteren Sichtweg des Kunden, nicht nur um die am einfachsten vorführbaren Komponenten.
Ändert der Lieferant nach Freigabe Frontglas oder Folien, fragen Sie nach einer erneuten Brillenprüfung. Verknüpfen Sie die freigegebene Version mit dem Angebot. Eine scheinbar kleine Komponentenänderung darf nicht ohne Prüfung als optisch unerheblich gelten.
Hoch- und Querformat getrennt prüfen
Eine geänderte physische Ausrichtung verändert das Verhältnis zwischen Display, Betrachter und Brille. Ein Ergebnis im Querformat belegt nicht dasselbe Verhalten im Hochformat. Prüfen Sie die vorgesehene Ausrichtung in einer vom Hersteller für diese Installation freigegebenen Konfiguration.
Drehen Sie ein montiertes oder eingeschaltetes Gehäuse nicht nur zum Experimentieren. Verwenden Sie einen sicher vorbereiteten Musteraufbau und befolgen Sie die Montageanweisungen. Ist das Produkt fest im Hochformat vorgesehen, testen Sie es so statt sich auf die Querformatvorführung eines verwandten Panels zu verlassen.
Prüfen Sie nicht nur eine exakt waagerechte Kopfhaltung. Menschen betrachten Informationstafeln beim Gehen, Neigen oder seitlich stehend. Berücksichtigen Sie sinnvolle Varianten der tatsächlichen Nutzung. Dokumentieren Sie, aus welchen Positionen wichtige Schrift lesbar bleibt, statt einen allgemeinen Grenzwinkel zu erfinden.
Helligkeit und Polarisation sind unterschiedliche Anforderungen
Helligkeit ist für Tageslichtsichtbarkeit wichtig; eine höhere Leuchtdichte beweist aber keine Verträglichkeit mit polarisierten Sonnenbrillen. Halten Sie die Prüfungen getrennt. Bestätigen Sie zuerst die Lesbarkeit unter der vorgesehenen Beleuchtung ohne Brille und beurteilen Sie anschließend die relevanten Gläser.
Verwenden Sie die tatsächlichen Betriebseinstellungen des Projekts. Bei automatischer Helligkeitsregelung prüfen Sie repräsentative Tages- und Abendbedingungen. Dokumentieren Sie, ob eine feste Einstellung oder Automatik aktiv war, damit andere Prüfer den Vergleich wiederholen können.
Für Digital Signage im Schaufensterbeschreiben Sie bei der Beratung Verglasung, Bildschirmposition und Blickrichtung. Eine Helligkeitszahl allein beschreibt weder Reflexionen noch die Wechselwirkung mit Brillen an einer bestimmten Ladenfront.
Behandeln Sie maximale Helligkeit nicht als universelle Abhilfe. Sie kann den Bildeindruck verändern, doch die optische Beziehung muss weiterhin geprüft werden. Fragen Sie nach der für die Bedingungen vorgesehenen Konfiguration und verifizieren Sie diese am fertigen Muster.
Optische Optionen mit nachvollziehbaren Nachweisen prüfen
Einige gewerbliche Displays nutzen zusätzliche optische Maßnahmen, um das Betrachten durch polarisierte Sonnenbrillen zu verbessern. Beispielsweise behandelt das Whitepaper von Sharp/NEC zu Displays mit hoher Helligkeit in diesem Zusammenhang einen Viertelwellenfilter. Das ist ein Konstruktionsbeispiel, kein Nachweis, dass jedes gewerbliche Display diese Funktion besitzt.
Schlägt ein Lieferant eine Viertelwellenplatte oder eine andere optische Folie vor, fragen Sie nach der unterstützten Konfiguration und einer Mustervorführung. Bestätigen Sie geprüfte Ausrichtungen, Sichtbedingungen und Brillen. Ein Komponentenname im Angebot sollte einen Prüfplan auslösen, nicht ersetzen.
Nehmen Sie nicht an, dass Anti-Glare-, Antireflexbehandlung oder Optical Bonding die Brillenverträglichkeit garantieren. Diese Begriffe betreffen andere Aspekte des optischen Aufbaus. Fragen Sie separat nach polarisierten Brillen und verlangen Sie Nachweise für das angebotene fertige Display.
Ein klares Bild durch eine einzelne Brille ist ebenfalls nur begrenzt aussagekräftig. Andere Gläser und Blickpositionen können andere Ergebnisse liefern. Vereinbaren Sie die repräsentativen Brillen und Bedingungen für die Projektabnahme und benennen Sie die Grenzen dieser Prüfung ehrlich.
Einen sinnvollen Mustertest aufbauen
Inhalte und Blickposition vorbereiten
Verwenden Sie das echte Informationslayout einschließlich der kleinsten erforderlichen Schrift und Symbole. Ein Verzeichnis, eine Preisliste oder ein Menü ist hilfreicher als ein Foto im Vollbild allein. Beziehen Sie helle und dunkle Flächen ein, damit die Prüfung nicht nur einen Motivtyp abdeckt.
Markieren Sie normale Blickpositionen und Entfernungen. Berücksichtigen Sie Stehen und Sitzen, falls relevant. Dokumentieren Sie Montagehöhe und Bildschirmausrichtung. Dasselbe Display kann leichter oder schwerer lesbar sein, wenn die Installation den Betrachtungswinkel verändert.
Schaffen Sie repräsentative Lichtbedingungen und beschreiben Sie sie verständlich. Notieren Sie beim Schaufenster direkte Sonne, helle Bewölkung oder Dunkelheit. Eine einzelne Innenraumvorführung sollte nicht als Nachweis der Lesbarkeit unter sämtlichen Außenbedingungen bezeichnet werden.
Vergleichen, ohne mehrere Variablen gleichzeitig zu ändern
Beginnen Sie ohne Brille und dokumentieren Sie, ob die Inhalte die Leseaufgabe erfüllen. Fügen Sie dann die ausgewählte Sonnenbrille hinzu, ohne Quelle, Einstellungen oder Position zu ändern. Drehen Sie die Gläser über einen praktischen Bereich und notieren Sie deutliche Lesbarkeitsverluste.
Wiederholen Sie den Test mit den anderen für das Projekt ausgewählten Brillen. Ordnen Sie Beobachtungen dem jeweiligen Paar zu statt sie zu einer vagen Aussage zusammenzufassen. Halten Sie Unterschiede fest und fragen Sie den Lieferanten, welche weiteren Prüfungen angebracht sind.
Nutzen Sie beim Vergleich zweier Displays identische Inhalte und vergleichbare Betriebsbedingungen. Kennzeichnen Sie jedes Muster eindeutig. Eine höhere Helligkeitseinstellung eines Geräts belegt keinen grundsätzlichen Vorteil seiner Optik. Ziel ist ein fairer Vergleich der vorgesehenen Anwendung.
Ein wiederholbares Abnahmeprotokoll schreiben
Erfassen Sie Modell, Größe, gegebenenfalls offengelegten optischen Aufbau, Ausrichtung und Bildeinstellungen. Ergänzen Sie Inhalte, Blickpositionen und Brillenbeschreibung. Damit lässt sich die Prüfung nach Geräteaustausch oder Konfigurationsänderung wiederholen.
Beschreiben Sie das Ergebnis anhand der Aufgabe. Halten Sie etwa fest, ob ein Kunde notwendige Preisziffern oder Richtungspfeile aus der üblichen Annäherung unterscheiden kann. Vermeiden Sie nach einer kurzen Vorführung die pauschale Behauptung, das Display sei uneingeschränkt sonnenbrillentauglich.
Nutzen Sie Fotos ergänzend und nennen Sie ihre Grenzen. Erfordert das Projekt eine gemessene optische Spezifikation, vereinbaren Sie Verfahren und Messmittel mit Lieferant oder qualifiziertem Prüfdienst. Sichtprüfung und Labormessung beantworten verwandte, aber unterschiedliche Fragen.
Vor-Ort-Diagnose von Panelreparatur trennen
Der Polarisator ist Teil des optischen Systems. Dieser Leitfaden hilft bei Spezifikation und Bewertung gewerblicher Installationen und ist keine Anleitung zum Ablösen von LCD-Folien. Unsachgemäßes Entfernen oder Ersetzen optischer Schichten kann die Baugruppe beschädigen oder ihre Leistung verändern.
Verhält sich ein zuvor freigegebenes Display anders, dokumentieren Sie Modell sowie Wartungs- und Konfigurationsänderungen. Vergleichen Sie es mit den freigegebenen Inhalten und Einstellungen. Prüfen Sie auch ohne Brille. Geben Sie diese Informationen dem Lieferanten, bevor ein Komponentenaustausch vorgeschlagen wird.
Fotografieren Sie Flecken, Verfärbungen oder ungleichmäßige Bereiche unter konstanten Bedingungen und beschreiben Sie ihr Auftreten. Diagnostizieren Sie keinen defekten Polarisator aus einem einzigen Bild. Zur Ursachenklärung muss der Lieferant möglicherweise Panel, Frontglas und weitere Teile untersuchen.
Halten Sie während der Untersuchung die dokumentierten Betriebsgrenzen ein. Verwenden Sie keine unzulässige Wärme, Lösungsmittel oder improvisierte Folien als Abhilfe. Organisieren Sie den Service nach Herstellervorgaben und bewahren Sie die ursprüngliche Musterfreigabe zum Vergleich auf.
Was in eine Anfrage gehört
Beschreiben Sie Installationsort und Publikum. Nennen Sie Hoch- oder Querformat, Montagehöhe, typische Entfernung und ob Sonnenbrillen häufig getragen werden. Ergänzen Sie nach Möglichkeit Standortfotos und repräsentative Inhalte.
Fragen Sie, ob das Betrachten durch polarisierte Brillen für die komplette vorgeschlagene Konfiguration geprüft wurde. Verlangen Sie die Bedingungen einer Vorführung und benennen Sie das benötigte Muster. Bei einer optischen Option fragen Sie nach Auswirkungen auf andere Spezifikationen oder Montageanforderungen.
Für gewerbliche LCD-Außenprojektebestätigen Sie Wetterschutz, Betriebsumgebung und optische Anforderungen getrennt. Eine Gehäuseschutzart belegt keine Lesbarkeit mit Sonnenbrille; umgekehrt belegt ein guter Brillentest keine Eignung für die Außenmontage.
Häufige Fragen zu LCD-Polarisatoren
Ist das Display defekt, wenn es durch Sonnenbrillen dunkler wird?
Nicht unbedingt. Die Gläser können mit dem austretenden Licht wechselwirken. Vergleichen Sie dasselbe Display mit und ohne Brille und beobachten Sie das Drehen der Gläser. Ist die Anzeige auch ohne Brille auffällig, untersuchen Sie dieses Symptom separat mit dem Lieferanten.
Behebt mehr Helligkeit das Problem immer?
Nein. Helligkeit und polarisationsabhängige Sichtbarkeit müssen getrennt beurteilt werden. Prüfen Sie den vorgesehenen Betriebsmodus und fragen Sie nach dem gesamten optischen Aufbau. Versprechen Sie keine Lösung allein aufgrund einer höheren Helligkeitsspezifikation.
Wird der Bildschirm im Hochformat immer dunkel?
Nein. Das Verhalten hängt von Displayaufbau, Gläsern und ihrer relativen Ausrichtung ab. Prüfen Sie das konkrete Produkt in seiner freigegebenen vorgesehenen Position. Eine Regel allein nach Hoch- oder Querformat würde wichtige optische Unterschiede ignorieren.
Kann eine beliebige Folie das Problem lösen?
Nehmen Sie kein akzeptables Ergebnis durch eine beliebige Folie an. Fragen Sie nach unterstützten Optionen und prüfen Sie die fertige Baugruppe. Optische, thermische, Touch- und Serviceauswirkungen müssen für das konkrete Produkt bewertet werden statt einer improvisierten Oberflächenänderung.
