LVDS oder eDP: Was bei gewerblichen Displays intern zu prüfen ist

LVDS und eDP sind interne Display-Schnittstellen. Bei einem gewerblichen LCD-Projekt beginnt die Auswahl mit dem vom Hersteller unterstützten Panel und Controller. Bildschirmgröße, ein Foto der Buchse oder die externen HDMI-Eingänge reichen dafür nicht aus.

Das ist bei der Spezifikation eines individuellen Terminals, der Freigabe eines Ersatzpanels oder der Ersatzteilplanung für ein Signage-Projekt wichtig. Die entscheidende Einkaufsfrage lautet: Welche vollständige Baugruppe wurde geprüft, und was geschieht bei einem Komponentenwechsel?

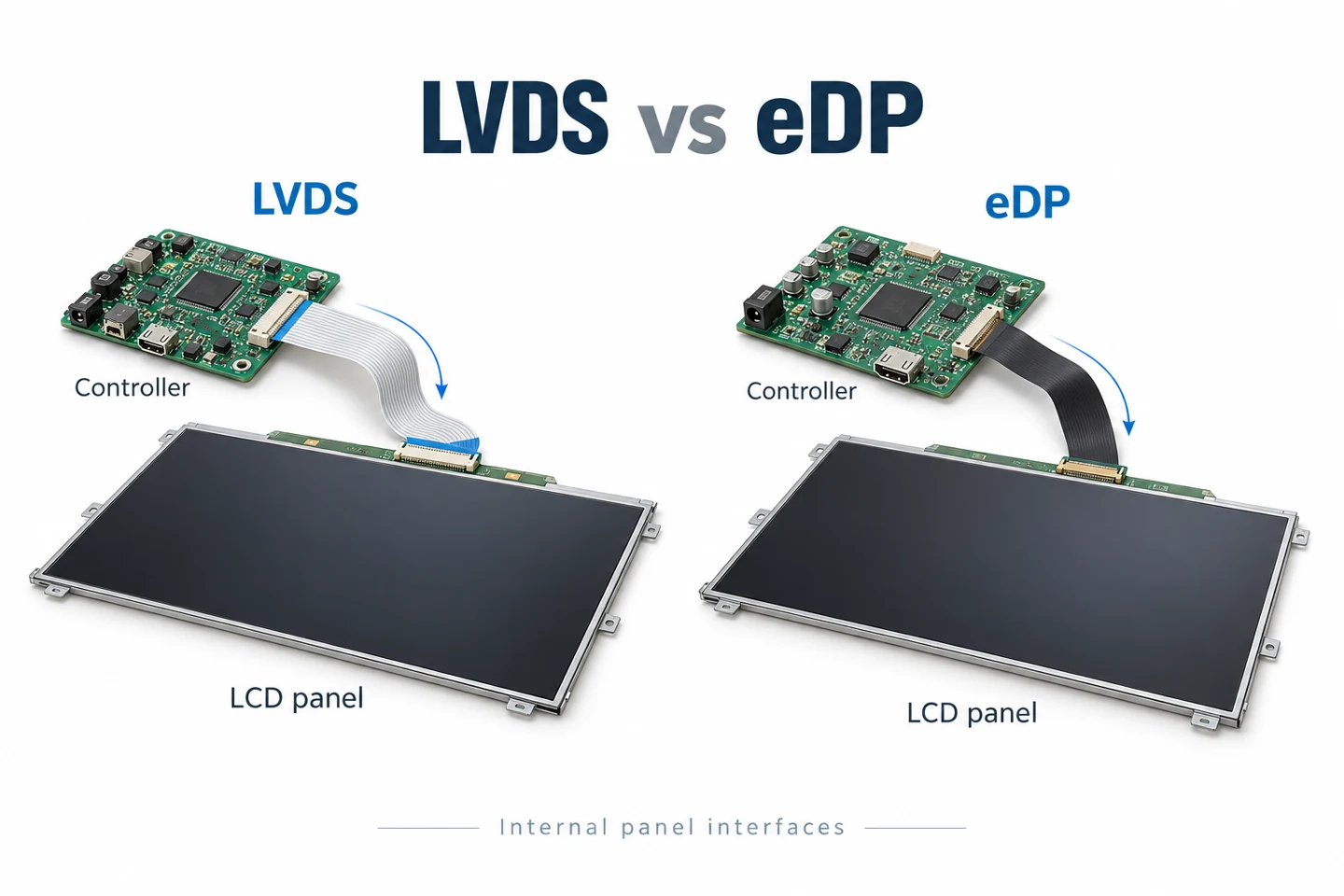

Was unterscheidet LVDS und eDP?

LVDS steht für Low-Voltage Differential Signaling. Bei LCD-Panels bezeichnet es häufig eine Verbindung, die Bilddaten vom Controller zum Panel überträgt. Die genaue Datenzuordnung, das Timing und die elektrischen Anforderungen ergeben sich aus der Komponentendokumentation.

eDP bedeutet embedded DisplayPort. Diese DisplayPort-basierte Schnittstelle ist für interne Display-Verbindungen ausgelegt. Auch ein eDP-Panel benötigt einen Controller, ein Kabel und eine Konfiguration, die seine jeweiligen Anforderungen unterstützen.

Keine der beiden Bezeichnungen ist eine vollständige Spezifikation. „LVDS-Panel“ oder „eDP-Panel“ in einem Angebot liefert nicht alle Angaben zur Freigabe eines Ersatzteils. Fordern Sie die vollständige Panel-Teilenummer und Revision sowie Angaben zum unterstützten Controller und Kabel an.

Interne Panel-Verbindungen unterscheiden sich von externen Eingängen

Ein externer Mediaplayer kann Video über HDMI oder DisplayPort an ein gewerbliches Display senden. Im Gerät verarbeitet Elektronik das Eingangssignal und steuert das LCD-Panel an. Die interne Verbindung ist ein eigener Abschnitt dieses Signalwegs.

Deshalb lässt eine HDMI-Buchse am Gehäuse keinen Rückschluss auf die Panel-Schnittstelle zu. Ebenso beweist ein externes DisplayPort-Kabel nicht, dass das interne Panel denselben Steckverbinder oder dieselbe Verdrahtung verwendet.

Texas Instruments dokumentiert Brückenbausteine zur Umsetzung von Prozessorausgängen für LVDS- oder eDP-Panels. Eine solche Umsetzung gehört in eine fachgerecht entwickelte Schaltung. Ein mechanisch passendes Kabel ersetzt keine unterstützte Wandlerschaltung mit geeigneter Konfiguration.

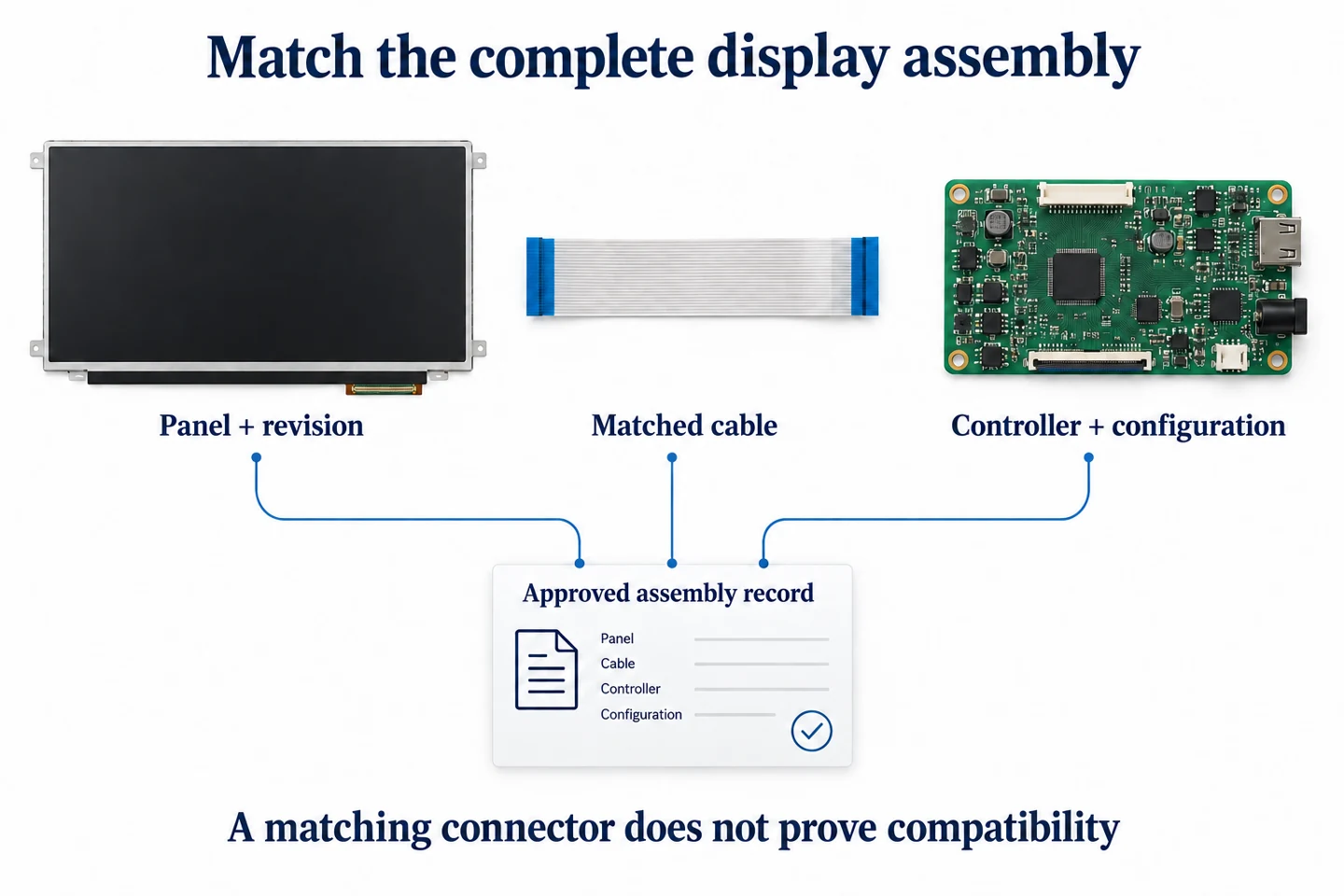

Panel, Kabel und Controller gemeinsam bestätigen

Halten Sie diese Komponenten in einem gemeinsamen Baugruppenprotokoll fest. Ändert der Lieferant die Panel-Revision, prüfen Sie das Protokoll vor der Versandfreigabe. Ein bekannter Modellname außen am Gehäuse belegt nicht, dass die inneren Komponenten unverändert sind.

Panel-Identifikation

Fordern Sie die vollständige Teilenummer und Revision des Panel-Herstellers an. Dokumentieren Sie native Auflösung, unterstütztes Timing und Schnittstellenspezifikation. Bewahren Sie das Originaldokument beim Projekt auf, statt sich auf eine Kurzbeschreibung in der Einkaufstabelle zu verlassen.

Kabel und Steckverbinder

Das Entwicklungsteam sollte Steckerausrichtung, Pinbelegung und Kabelführung anhand der Dokumentation bestätigen. Die Pinzahl allein ist kein Kompatibilitätsnachweis. Tauschen Sie interne Kabel nicht zwischen Geräten aus, nur weil ihre Steckverbinder ähnlich aussehen.

Controller-Konfiguration

Dokumentieren Sie die unterstützte Platinenrevision und Panel-Konfiguration. Erfassen Sie auch die Firmware-Kennung, wenn der Lieferant damit Baugruppen unterscheidet. Ein Controller, der ein Panel ansteuern kann, unterstützt nicht automatisch ein anderes Panel derselben Größe.

Was sollte eine Musterprüfung umfassen?

Verwenden Sie ein vollständiges Muster mit den vorgesehenen Serienkomponenten. Vereinbaren Sie vor der Abnahme einen Prüfablauf, damit Lieferant und Käufer dasselbe Verhalten bewerten. Die folgenden Punkte sind praktische Prüfvorschläge und keine Zusage, dass jedes Display jeden Betriebsmodus unterstützt.

• Bestätigen, dass dokumentiertes Panel, Controller und Kabel dem Muster entsprechen.
• Die geplanten Signage-Inhalte im vereinbarten nativen Ausgabemodus anzeigen.
• Bildausrichtung, sichtbare Ränder, feine Schrift und Farbmuster prüfen.
• Das Gerät neu starten und prüfen, ob es zum vorgesehenen Eingang und Bild zurückkehrt.
• Unterstütztes Ruhe- oder Standby-Verhalten testen, sofern das Projekt es erfordert.
• Konfiguration und Einschränkungen zusammen mit dem Musterergebnis dokumentieren.

Ein Foto eines funktionierenden Bildschirms zeigt nur einen Moment. Fragen Sie, mit welchem Eingang, Bildmodus und welcher Softwarekonfiguration dieses Ergebnis entstand. Diese Angaben sind für die spätere Fehlersuche nützlicher als Fotos unter unterschiedlichen Bedingungen zu vergleichen.

Bei einem Touch-Terminal ist die Touch-Funktion separat zu prüfen. Ein korrektes Bild beweist nicht, dass Touch-Koordinaten, Hochformatzuordnung oder Anwendung richtig funktionieren. Unser Leitfaden zur Integration projiziert-kapazitiver Touchscreens behandelt diesen Teil der Baugruppe.

Ersatzteile als kontrollierte Komponentenänderung behandeln

Senden Sie dem Lieferanten vor der Bestellung eines Ersatzpanels die Geräteidentifikation und das freigegebene Baugruppenprotokoll. Lassen Sie die Ersatzkombination bestätigen. Öffnen Sie ein installiertes Gerät nicht nur, um die Schnittstelle zu erraten, wenn Serviceunterlagen die Antwort liefern können.

Ist eine Komponente nicht verfügbar, fordern Sie eine schriftliche Beschreibung des vorgeschlagenen Ersatzes an. Klären Sie, ob Kabel, Controller-Einstellungen oder mechanischer Aufbau geändert werden müssen. Vereinbaren Sie anschließend eine Musterprüfung, bevor Sie die Änderung auf mehrere Geräte übertragen.

Arbeiten im Geräteinneren gehören in die Hände qualifizierter Service- oder Integrationsfachkräfte. Dieser Artikel ist ein Einkaufsleitfaden, keine Anleitung zur Neuverdrahtung eines Panels. Er enthält bewusst keine universelle Pinbelegung, Spannung oder Anschlussreihenfolge.

Die Schnittstellenspezifikation als Anforderungspaket lesen

Verwenden zwei Angebote dieselbe Schnittstellenbezeichnung, vergleichen Sie die zugehörigen Dokumente. Beginnen Sie mit den festen Vorgaben des Projekts: vorhandenes Panel, vorhandener Controller oder vollständig neues Display. Daraus ergibt sich, welche Kompatibilitätsfragen der Lieferant zuerst beantworten muss.

Bei einem vorhandenen Panel muss der Controller dessen dokumentierte Anforderungen unterstützen. Bei einem vorhandenen Controller muss das vorgeschlagene Panel für die konkrete Platine und Konfiguration freigegeben sein. Bei einem neuen Komplettgerät sollte der Hersteller die genehmigte Kombination in den Produktionsunterlagen festhalten.

Trennen Sie Bildanforderungen von Steuerungsanforderungen. Native Auflösung, Bildwiederhol-Timing und Farbkonfiguration beschreiben das Bild. Start, Standby und Helligkeitssteuerung beschreiben das Betriebsverhalten. Fragen Sie, wie die Baugruppe beide Bereiche erfüllt; ein korrektes Standbild belegt nicht jede Steuerungsfunktion.

Auch Versorgung und Einschaltsequenz des Panels gehören zur technischen Prüfung. Qualifizierte Fachkräfte sollten sie anhand der Dokumentation bestätigen. Als Käufer müssen Sie keinen elektrischen Test improvisieren, um eine schriftliche Kompatibilitätsbestätigung und eine reproduzierbare Vorführung anzufordern.

Display-Probleme klar eingrenzen und beschreiben

Ein schwarzer Bildschirm ist ein Symptom, keine Schnittstellendiagnose. Externe Quelle, Eingangswahl, Controller-Konfiguration, Panel-Verbindung und Hintergrundbeleuchtung können für die Untersuchung relevant sein. Beschreiben Sie zunächst Ihre Beobachtungen, bevor Sie eine Komponente als Ursache benennen.

Notieren Sie beispielsweise, ob das geräteeigene Menü erscheint. Falls ja, teilen Sie dem Lieferanten mit, welche externe Quelle und welcher Eingang beim Bildausfall verwendet wurden. Falls nein, dokumentieren Sie Startanzeigen und reproduzierbares Verhalten, ohne das Gehäuse zu öffnen.

Ein Farbfehler sollte anders dokumentiert werden als ein vollständiger Bildausfall. Speichern Sie die Testdatei und beschreiben Sie, ob das Problem den ganzen Bildschirm, einen Bereich oder bestimmte Farben betrifft. Schließen Sie nicht allein aus einem Foto auf ein defektes Kabel.

Diese Aufzeichnungen helfen dem Serviceteam, die Untersuchung einzugrenzen. Sie ersetzen nicht das Diagnoseverfahren des Herstellers. Ist ein sicherer Weiterbetrieb aufgrund des Gerätezustands nicht möglich, nehmen Sie das Gerät außer Betrieb und befolgen Sie die Serviceanweisungen. Interne Leitungen nicht unter Spannung neu verbinden.

Start- und Wiederanlaufverhalten vor dem Rollout vereinbaren

Ein Ladendisplay wird möglicherweise jeden Morgen eingeschaltet. Bei einer anderen Installation bleibt der Bildschirm an, während nur der Player neu startet. Schreiben Sie den vorgesehenen Ablauf auf, denn diese Anordnungen beanspruchen unterschiedliche Teile des Systems.

Lassen Sie den Lieferanten bei der Musterabnahme den unterstützten Betriebsablauf mit der vorgesehenen Hardware demonstrieren. Dokumentieren Sie, ob Personal einen Eingang auswählen oder eine Meldung bestätigen muss. Ist ein unbeaufsichtigter Wiederanlauf erforderlich, formulieren Sie ihn als ausdrückliche Anforderung.

Prüfen Sie mehr als ein einzelnes, bequemes Testbild. Beziehen Sie die reale Anwendung oder Wiedergabeliste, die vorgesehene Ausrichtung und normale Übergänge ein. Daraus muss keine willkürliche Aussage zur Dauerfestigkeit entstehen. Ziel ist, das für das Projekt erforderliche Verhalten zu prüfen.

Führen Sie eine Problemliste zum Muster. Notieren Sie jeweils Bedingungen, erwartetes und beobachtetes Verhalten sowie die vereinbarte Lösung. Verlangen Sie nach einer Konfigurationsänderung eine erneute Vorführung. Erledigte Punkte sollten sich auf die neue Konfiguration beziehen, nicht auf ältere Musterunterlagen.

Ersatzteile für die unterstützte Baugruppe planen

Bei einer kleinen Installation kann ein vollständiges Ersatzgerät einfacher zu verwalten sein als mehrere interne Ersatzteile. Bei einem größeren Rollout bevorzugt ein qualifizierter Servicepartner möglicherweise freigegebene Baugruppen. Klären Sie das Servicekonzept vor der Lagerplanung.

Fragen Sie, wie der Lieferant kompatible Ersatzteile kennzeichnet und Komponentenänderungen mitteilt. Bewahren Sie Modell, Produktionscharge und relevante Baugruppenrevision gemeinsam auf. Die Teilenummer des internen Panels ist hilfreich, sollte aber nicht die einzige Angabe zum installierten Gerät sein.

Erfordert ein Ersatz einen geänderten Controller oder ein anderes Kabel, fragen Sie nach einem abgestimmten Satz. Klären Sie, welches Konfigurationsprotokoll anschließend gilt. So vermeiden Sie ähnlich aussehende Lagerteile, deren unterstützte Kombination nicht zuverlässig erkennbar ist.

Gehen Sie nicht davon aus, dass eine andere Schnittstelle ein direkt austauschbares Upgrade darstellt. Ein Wechsel von LVDS zu eDP oder umgekehrt kann neben dem Panel auch Controller, Kabel und Mechanik betreffen. Der Freigabe sollte eine technische Prüfung des vollständigen Vorschlags vorausgehen.

Häufige Fragen im Einkauf

Liefert eDP automatisch ein besseres Bild?

Keine Schnittstellenbezeichnung garantiert die Bildqualität des fertigen Displays. Panel, unterstützter Bildmodus, optischer Aufbau und Inhalte beeinflussen das Ergebnis. Vergleichen Sie komplette Geräte anhand der Projektanforderungen, statt nur nach dem Anschlussnamen zu urteilen.

Kann ich Ersatz anhand von Größe und Auflösung bestellen?

Diese Angaben beschreiben den Bedarf, bestätigen aber keinen kompatiblen Ersatz. Geben Sie die vollständige Geräte- und Panel-Identifikation, die freigegebene Konfiguration und die Ersatzanweisungen des Lieferanten an. Lassen Sie den Ersatz vor Kauf oder Einbau bestätigen.

Bestimmt die interne Schnittstelle meine Signage-Software?

Die Anwendung läuft normalerweise auf dem Mediaplayer oder der integrierten Rechnerplattform. Dort müssen ihre Anforderungen geprüft werden. Der Name einer internen Panel-Schnittstelle allein belegt weder Betriebssystemunterstützung noch Anwendungskompatibilität oder Fernverwaltungsfunktionen.

Gehört Touch zur selben Kompatibilitätsprüfung?

Touch gehört zur vollständigen Terminalabnahme, benötigt jedoch eigene Prüfungen. Erfassen Sie Touch-Controller, unterstützte Verbindung und Anwendungsanforderungen separat. Verknüpfen Sie das Protokoll der Videobaugruppe mit der Touch-Konfiguration in den Projektunterlagen.

Welche Schnittstelle sollten Sie für ein gewerbliches Projekt anfragen?

Bei einem fertigen Signage-Gerät beginnen Sie mit Größe, Auflösung, Installation, externen Eingängen und Betriebsbedingungen. Lassen Sie den Hersteller die unterstützte interne Baugruppe bestimmen. Ohne konkrete Projektanforderung bringt das Beharren auf einem Schnittstellennamen wenig.

Bei einer OEM-Integration sollten Sie vorhandene Controller-Vorgaben und Panel-Anforderungen früh mitteilen. Ist eine Komponente festgelegt, lassen Sie die Kombination prüfen, bevor Sie Gehäuse oder Produktionsmenge verbindlich festlegen.

Entdecken Sie YJCENs gewerbliche Displays und Terminals, oder senden Sie unserem Team die Projektanforderungen. Die verfügbare interne Schnittstelle ist für die gewählte Konfiguration zu bestätigen; sie ist keine einheitliche Spezifikation aller Produkte.

Welche Angaben gehören in eine Integrationsanfrage?

Beschreiben Sie die geplante Baugruppe kurz und nennen Sie die bereits festgelegten Komponenten. Bei einem Geräteaustausch fügen Sie das Typenschild und die Serviceunterlagen bei. Bei einem neuen Gehäuse nennen Sie den verfügbaren Platz und die geplanten externen Anschlüsse.

Unterscheiden Sie Muss-Anforderungen und Präferenzen. Ein vorhandener Controller, der weiter in Serie eingesetzt werden muss, ist eine feste Vorgabe. Eine bevorzugte Schnittstelle ist etwas anderes, sofern sie nicht aus diesem Controller oder einer dokumentierten Anforderung folgt. Diese Trennung erleichtert einen umsetzbaren Vorschlag.

Nennen Sie Stückzahl, Musterfreigabeprozess und vorgesehenes Servicekonzept. Fragen Sie, welche Dokumente dem Muster beiliegen und welche Kennungen die gelieferte Baugruppe trägt. Diese Angaben erleichtern die Angebotsbewertung und reduzieren Unklarheiten bei späterem Ersatzteilbedarf.

Prüfen Sie vor Annahme des Angebots, ob dessen Komponentenliste dem Musterprotokoll entspricht. Klären Sie jeden Austausch schriftlich. Bewahren Sie die Freigabe bei den Installationsunterlagen auf, damit Einkauf, Integration und Wartung dieselbe Informationsbasis nutzen.
