Wat betekenen 4:4:4, 4:2:2 en 4:2:0 voor digital signage?
Bij YCbCr-video vermindert chromasubsampling het kleurdetail ten opzichte van de helderheidscomponent (luma). Dat kan kleine gekleurde tekst en fijne randen beïnvloeden, ook als grote foto’s er goed uitzien.
- 4:4:4 behoudt de volledige horizontale en verticale chroma-bemonstering.
- 4:2:2 halveert de horizontale chroma-bemonstering; 4:2:0 verlaagt die zowel horizontaal als verticaal.
- Controleer zowel de geëxporteerde content als het signaalformaat in de volledige signaalketen.
- Test de kleinste tekst die leesbaar moet zijn bij de beoogde resolutie en kijkpositie.
Een video over het volledige scherm en een vertrekbord stellen verschillende eisen. Deze gids legt 4:4:4, 4:2:2 en 4:2:0 praktisch uit en beschrijft wat u controleert voordat u een professioneel display, een mediaspeler of een videosignaaldistributiesysteem goedkeurt.
Wat de drie getallen aangeven
In een signaal zoals YCbCr bevat luma de informatie over de helderheidsdetails; de twee chromacomponenten bevatten informatie over kleurverschillen. Bij subsampling wordt de ruimtelijke bemonstering van die kleurcomponenten verlaagd. Dit staat los van het verlagen van de pixelafmetingen van het hele beeld.

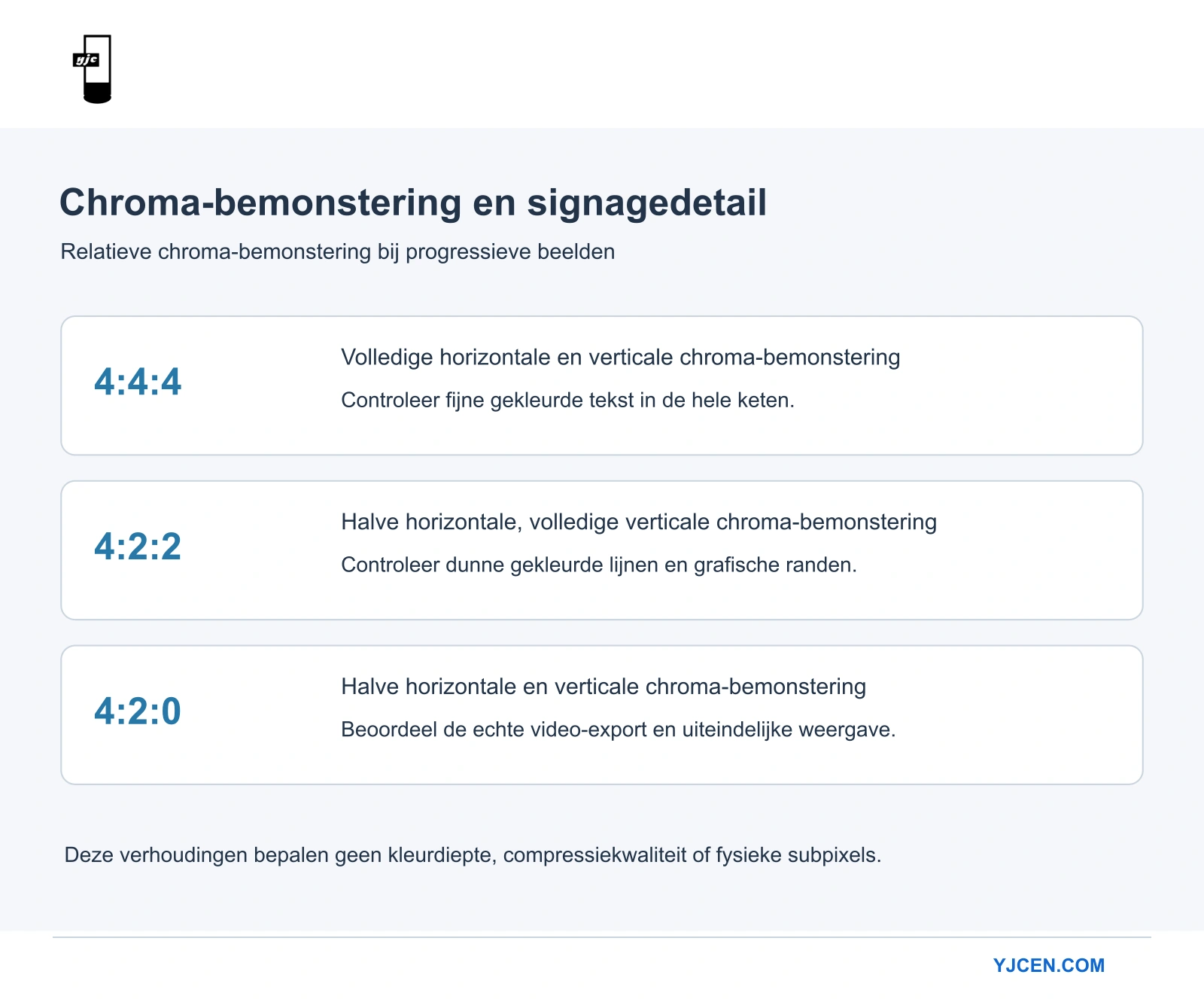

Voor progressieve beelden kunnen de gangbare formaten als volgt worden samengevat. De tabel beschrijft de relatieve chroma-bemonstering; ze zegt niets over kleurdiepte, compressiekwaliteit of de fysieke subpixelindeling van een display.
| Formaat | Chromabemonstering in verhouding tot luma | Aandachtspunt voor digital signage |
|---|---|---|
| 4:4:4 | Volledige horizontale en verticale chroma-bemonstering | Geschikt wanneer fijne gekleurde tekst en afbeeldingen behouden moeten blijven |
| 4:2:2 | Halve horizontale en volledige verticale chroma-bemonstering | Controleer smalle gekleurde randen en kleine labels |
| 4:2:0 | Halve horizontale en verticale chroma-bemonstering | Controleer de geëxporteerde video en de uiteindelijke weergave, vooral de tekst in de video |
De laatste nul in 4:2:0 betekent niet dat het beeld geen kleur bevat. Ook betekent 4:4:4 niet dat een bestand ongecomprimeerd of verliesvrij is. Chroma-bemonstering en compressie zijn afzonderlijke eigenschappen. Een sterk gecomprimeerd bestand kan er ook bij chroma-formaat 4:4:4 slecht uitzien.
Waarom kleine gekleurde tekst het verschil laat zien
Een menubedrag of dienstregelinglabel kan dunne lijnen in een andere kleur bevatten. Minder kleurdetail kan het uiterlijk van die randen veranderen. Bij grote foto's valt dezelfde verandering soms minder op, doordat de details daar anders over het beeld zijn verdeeld.
Extron-richtlijnen voor het 4:4:4-testpatroon vestigen nadrukkelijk de aandacht op lijnen en tekst van één pixel breed. De uitleg laat zien dat verwerking met chroma-subsampling fijne kleurdetails kan veranderen en vervaging kan veroorzaken. Daarom is een gedetailleerde informatie-indeling naast de gebruikelijke promotievideo een nuttige test.
Schrijf onscherpe tekens niet automatisch toe aan subsampling. Ook een bron met lage resolutie, schaling, te sterke verscherping, fontweergave of een ongeschikte kijkafstand kan de leesbaarheid beïnvloeden. Vergelijk een gecontroleerde referentie en wijzig telkens één onderdeel van de signaalketen.
Controleer het contentbestand en het uitgangssignaal afzonderlijk
De geëxporteerde content
Vraag de contentmaker welk formaat voor de definitieve export is gebruikt. Bewaar het oorspronkelijke ontwerpbestand of een referentieafbeelding van hoge kwaliteit. Een screenshot uit een chatdienst kan al compressieschade bevatten voordat het de signage-mediaspeler bereikt.
Tekst die in een video is ingebakken, doorloopt het exportproces van die video. Tekst die rechtstreeks door een signage-applicatie wordt weergegeven, kan een andere signaalketen volgen. Test de daadwerkelijke gepubliceerde versie en ga er niet van uit dat beide methoden hetzelfde detail behouden.
De mediaspeler en signaaldistributie
Ook de uitgangsinstelling van de mediaspeler speelt mee. Noteer de resolutie, verversingssnelheid, kleurindeling en kleurdiepte als het apparaat die informatie toont. Controleer vervolgens welke combinaties de switcher, extender of videowallprocessor precies ondersteunt.
Een apparaat dat als 4K-compatibel wordt aangeboden, ondersteunt niet per se elk kleurformaat bij elke verversingssnelheid. Vraag welke combinaties daadwerkelijk worden ondersteund en vergelijk niet alleen de aansluitingen. Onze gids voor verversingssnelheid en reactietijd legt uit waarom ook de timingvereisten duidelijk moeten worden vastgelegd.
Als fijne kleurinformatie eerder in de signaalketen verloren is gegaan, brengt de keuze voor 4:4:4 verderop die details niet terug. Daarmee voorkomt u mogelijk een volgende reductie van de chroma-bemonstering, maar het eerdere verlies blijft in de bron aanwezig die op het scherm wordt weergegeven.
Voer een herhaalbare leesbaarheidstest voor digital signage uit
Stel een kleine testset samen met het echte menu of de informatiepagina, een productafbeelding van hoge kwaliteit en een speciaal patroon voor fijne details. Bewaar de originele bestanden en noteer hoe elk bestand is geëxporteerd. Neem ook gekleurde labels op die lijken op die in het definitieve ontwerp.
- Sluit de geplande mediaspeler rechtstreeks op één display aan met een ondersteund signaalformaat.
- Controleer de schaal- en overscaninstellingen van het display. Gebruik voor het testen van fijne details een-op-eenpixelmapping als het display dit ondersteunt.
- Bekijk de referentie op het bedoelde formaat, zonder browserzoom of een andere onbedoelde schaalwijziging.
- Noteer het uitgangsformaat van de mediaspeler en de informatie over het binnenkomende signaal die het display toont.
- Voeg de geplande distributieapparatuur toe en herhaal de test met dezelfde bestanden en instellingen.
- Lees de daadwerkelijke informatie vanaf de beoogde kijkpositie van de klant.
De controle van het patroon van dichtbij en de controle vanaf de normale kijkafstand hebben elk een ander doel. De eerste helpt een beperking in de signaalverwerking op te sporen. De tweede laat zien of de uiteindelijke boodschap in de echte installatie goed bruikbaar is. Leg beide observaties vast bij de acceptatie.
Een foto kan laten zien waar een probleem optreedt, maar scherpstelling, schalen en beeldcompressie kunnen kleine details verbergen. Beoordeel een subtiel chromaprobleem niet uitsluitend op basis van een gecomprimeerde chatfoto. Bewaar het testbestand en bekijk het zo nodig rechtstreeks.
Stem de vereiste af op de content
Voor digitale locatieoverzichten, reisinformatie en gedetailleerde dashboards kan het behoud van fijne grafische details een eis voor volledige chromabemonstering over de ondersteunde signaalketen rechtvaardigen. Vermeld daarbij de resolutie en verversingssnelheid en controleer met een afgesproken referentiebestand of aan die eis wordt voldaan.
Voor bewegende reclame kan een video met chroma-subsampling prima geschikt zijn voor de beoogde kijkomstandigheden. Beoordeel de daadwerkelijke export en wijs die niet alleen op grond van de formaatnaam af. Het doel is een goed beeld voor de toepassing, niet de hoogste waarde op elke specificatieregel.
Als kleine labels moeilijk leesbaar blijven, verbeter dan ook de indeling en controleer het signaal. Gebruik grotere letters en voldoende contrast. Onze gids voor content bij digital signage beschrijft praktische keuzes voor de indeling en gaat er niet van uit dat een hardwarewijziging elk leesbaarheidsprobleem oplost.
Vragen voor de technische uitvraag
Bezorg representatieve bestanden, de kleinste belangrijke tekst, de kijkafstand en de voorgestelde signaalketen. Vraag welke formaten bij de vereiste resolutie en timing worden aanvaard en verwerkt. Vraag bij belangrijke kleine tekst een proef met de beoogde mediaspeler.
Voor professionele digital signage voor binnen of een professionele LCD-videowall, bezorg YJCEN de content- en signaalvereisten. Bevestig de aangeboden configuratie; ga er niet van uit dat elk model dezelfde chroma-mogelijkheden heeft.
Veelgestelde vragen over chroma-subsampling
Is 4:4:4 hetzelfde als RGB?
Nee. RGB en YCbCr zijn verschillende manieren om een signaal weer te geven. Bij YCbCr betekent 4:4:4 dat de chromacomponenten niet ruimtelijk worden gesubsampled. Dat staat ook los van de fysieke RGB- of RGBW-subpixels in een paneel.
Maakt een 4K-scherm kleine tekst automatisch scherp?
Nee. De content, het uitgangsformaat, de schaling en de beeldverwerking beïnvloeden het resultaat. Controleer de volledige signaalketen met de daadwerkelijke informatieschermen.
Is subsampling altijd een probleem?
Nee. Het is een formaatkeuze waarbij u kleurdetail afweegt tegen de benodigde hoeveelheid data. Er is pas sprake van een probleem als de installatie daardoor niet voldoet aan de afgesproken beeldvereisten.
