Färgundersampling minskar mängden färginformation i en videosignal. Det kan vara ett lämpligt sätt att minska datamängden, men kan också göra liten färgad text och fina grafiska kanter mindre skarpa. För digital skyltning är den viktiga frågan om hela uppspelningskedjan bevarar de detaljer som innehållet behöver.
En produktvideo i helskärm och en avgångstavla är olika slags tester. Guiden förklarar 4:4:4, 4:2:2 och 4:2:0 i praktiska termer och visar vad som bör kontrolleras innan en professionell skärm, spelare eller ett videodistributionssystem godkänns.
Vad de tre talen beskriver
I en signal med luma och färgkomponenter, till exempel YCbCr, bär luma den ljushetsrelaterade bildinformationen medan de två färgkomponenterna beskriver färgdifferenser. Undersampling minskar den rumsliga samplingen av dessa färgkomponenter. Det är något annat än att minska hela bildens pixelmått.

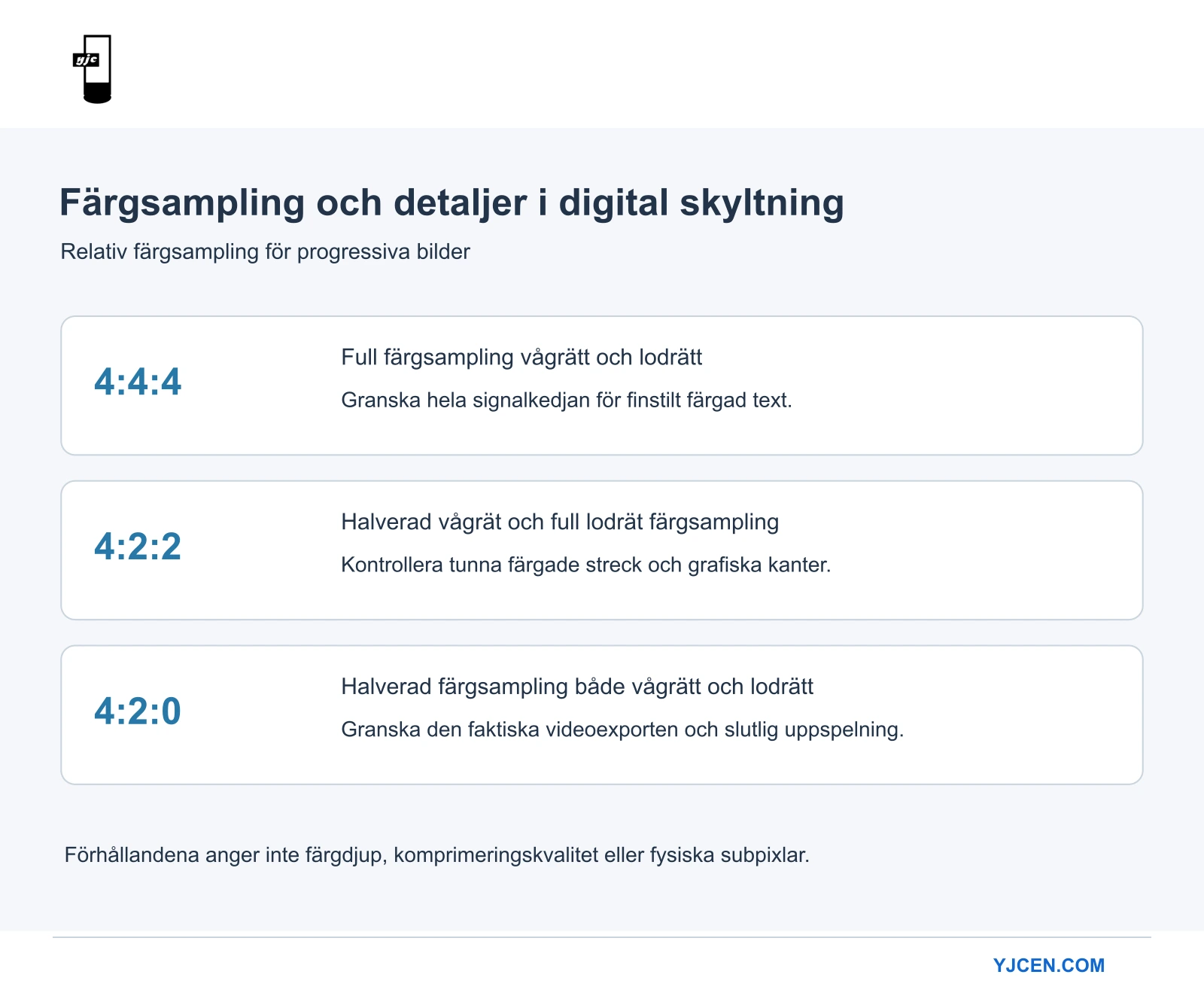

För progressiva bilder kan de vanliga formaten sammanfattas så här. Tabellen beskriver relativ färgsampling. Den anger inte bitdjup, komprimeringskvalitet eller hur skärmens fysiska subpixlar är ordnade.
| Format | Färgsampling i förhållande till luma | Att bedöma för digital skyltning |
|---|---|---|
| 4:4:4 | Full färgsampling i sid- och höjdled | Användbart när fin färgad text och grafik måste bevaras |
| 4:2:2 | Halverad färgsampling i sidled och full sampling i höjdled | Granska tunna färgade kanter och små texter |
| 4:2:0 | Halverad färgsampling i både sid- och höjdled | Granska exporterad video och slutlig uppspelning, särskilt text i videon |
Den sista nollan i 4:2:0 betyder inte att bilden saknar färg. Inte heller betyder 4:4:4 att filen är okomprimerad eller förlustfri. Färgsampling och komprimering är separata egenskaper. En hårt komprimerad fil kan se dålig ut även om färgformatet är 4:4:4.
Varför liten färgad text visar skillnaden
Ett menypris eller en tidtabellstext kan ha tunna streck mot en annan färg. Minskad färgdetalj kan förändra hur dessa kanter ser ut. Samma förändring kan vara mindre synlig i stora fotografier eftersom detaljerna är fördelade på ett annat sätt.
Extrons vägledning om testmönster för 4:4:4 uppmärksammar särskilt linjer med en pixels bredd och text. Den förklarar att undersamplad bearbetning kan förändra fina färgdetaljer och ge utsmetning. Därför är en detaljerad informationslayout ett användbart komplement till den vanliga reklamvideon vid kontrollen.
Tillskriv inte varje oskarpt tecken färgundersampling. Låg källupplösning, skalning, för kraftig skärpeinställning, teckenrendering eller olämpligt betraktningsavstånd kan också påverka läsbarheten. Jämför med en kontrollerad referens och ändra en del av kedjan i taget.
Kontrollera innehållsfil och utsignal separat
Det exporterade innehållet
Fråga innehållsproducenten vilket format som användes vid slutexporten. Behåll originalfilen eller en referensbild av hög kvalitet för jämförelse. En skärmbild kopierad från en meddelandetjänst kan redan ha komprimeringsskador innan den når skyltningsspelaren.
Text som är inbyggd i en video passerar genom videons exportprocess. Text som renderas direkt av ett skyltningsprogram kan följa en annan väg. Testa den faktiskt publicerade versionen i stället för att anta att båda metoderna bevarar samma detaljer.
Spelare och distributionskedja
Spelarens utgångsinställning är ytterligare ett steg. Dokumentera upplösning, uppdateringsfrekvens, färgformat och bitdjup där enheten visar dessa uppgifter. Kontrollera sedan vad signalväxel, signalförlängare eller videoväggsprocessor stöder vid just den kombinationen.
En enhet som marknadsförs med stöd för 4K stöder inte nödvändigtvis alla färgformat vid alla uppdateringsfrekvenser. Fråga vilka kombinationer som stöds i stället för att bara jämföra kontaktbeteckningar. Vår guide om uppdateringsfrekvens och responstid förklarar varför även kraven på signalens uppdateringsfrekvens behöver anges tydligt.
När fin färginformation har tagits bort tidigare i kedjan återställs originaldetaljerna inte genom att välja 4:4:4 senare. Det kan förhindra ytterligare reducering av samplingen, men den tidigare förlusten finns kvar i materialet som når skärmen.
Använd en repeterbar läsbarhetskontroll för digital skyltning
Förbered ett litet testpaket: den verkliga menyn eller informationssidan, en produktbild av hög kvalitet och ett särskilt testmönster för fina detaljer. Behåll originalfilerna och dokumentera hur de exporterades. Ta med färgade texter som är representativa för slutdesignen.
- Anslut den planerade spelaren direkt till en skärm med ett signalformat som stöds.
- Kontrollera skärmens skalnings- och overscaninställningar. Använd pixelmappning 1:1 för detaljtester där den stöds.
- Granska referensen i avsedd storlek utan webbläsarzoom eller annan oavsiktlig storleksändring.
- Dokumentera spelarens utgångsformat och skärmens ingångsinformation.
- Lägg till den planerade distributionsutrustningen och upprepa testet med samma filer och inställningar.
- Läs den faktiska informationen från kundens avsedda position.
Närgranskning av testmönstret och kontroll på normalt betraktningsavstånd har olika syften. Den första hjälper till att hitta en begränsning i signalbearbetningen. Den andra visar om det färdiga budskapet fungerar i den verkliga installationen. Spara båda i acceptansprotokollet.
Ett foto kan visa var ett problem finns, men fokus, storleksändring och bildkomprimering kan dölja små detaljer. Bedöm inte subtila färgsamplingsproblem enbart från en komprimerad chattbild. Behåll testfilen och ordna en direkt granskning vid behov.
Anpassa kravet till innehållet
För verksamhetsförteckningar, trafikinformation och detaljerade översiktspaneler kan behovet av att bevara fin grafik motivera full färgsampling genom hela den stödda kedjan. Ange samtidigt upplösning och uppdateringsfrekvens och verifiera kravet med en överenskommen referensfil.
För reklam med rörlig video kan färgundersamplat material vara fullt lämpligt vid de planerade betraktningsförhållandena. Granska den faktiska exporten i stället för att avvisa den enbart utifrån formatnamnet. Målet är en godtagbar bild för användningen, inte högsta möjliga värde på varje rad i specifikationen.
Om små texter fortfarande är svåra att läsa, förbättra layouten samtidigt som signalen kontrolleras. Använd större text och tillräcklig kontrast. Vår guide till innehåll för digital skyltning tar upp praktiska layoutval utan att förutsätta att ett hårdvarubyte löser alla läsbarhetsproblem.
Frågor att ta med i utrustningsunderlaget
Tillhandahåll representativa filer, den minsta viktiga texten, betraktningsavståndet och den föreslagna signalvägen. Fråga vilka format som tas emot och bearbetas vid önskad upplösning och uppdateringsfrekvens. Begär ett prov med den avsedda spelaren om liten text är viktig.
När du planerar professionell digital skyltning inomhus eller en professionell LCD-videovägg, skicka innehålls- och signalkraven till YJCEN. Bekräfta den erbjudna konfigurationen i stället för att anta att alla modeller stöder samma färgsampling.
Vanliga frågor om färgundersampling
Är 4:4:4 samma sak som RGB?
Nej. RGB och YCbCr beskriver olika sätt att representera en signal. I YCbCr betyder 4:4:4 att färgkomponenterna inte undersamplas rumsligt. Detta är också skilt från panelens fysiska RGB- eller RGBW-subpixlar.
Gör en 4K-skärm automatiskt liten text skarp?
Nej. Innehåll, utgångsformat, skalning och bearbetning påverkar resultatet. Kontrollera hela kedjan med den faktiska informationslayouten.
Är undersampling alltid ett fel?
Nej. Det är ett formatval med en avvägning mellan färgdetaljer och datamängd. Betrakta det som ett problem när det hindrar installationen från att uppfylla de överenskomna visuella kraven.
