El submuestreo de croma reduce la cantidad de información de color en una señal de vídeo. Puede ser una forma sensata de reducir los requisitos de datos, pero también puede suavizar el texto de color pequeño y los bordes gráficos finos. Para la señalización digital, la pregunta correcta es si la ruta de reproducción completa conserva el detalle que su contenido necesita.
Un video de producto a pantalla completa y un tablero de salidas son pruebas diferentes. Esta guía explica 4:4:4, 4:2:2 y 4:2:0 en términos prácticos, luego muestra qué verificar antes de aprobar una exhibición comercial, un reproductor o un sistema de distribución de video.
Lo que los tres números describen
En una señal de luminancia y crominancia tal como YCbCr, luminancia lleva detalle de la imagen relacionada con el brillo, mientras que los dos componentes de crominancia llevan diferencias de color. El submuestreo reduce el muestreo espacial de esos componentes de color. Está separado de la reducción de las dimensiones de píxeles de toda la imagen.

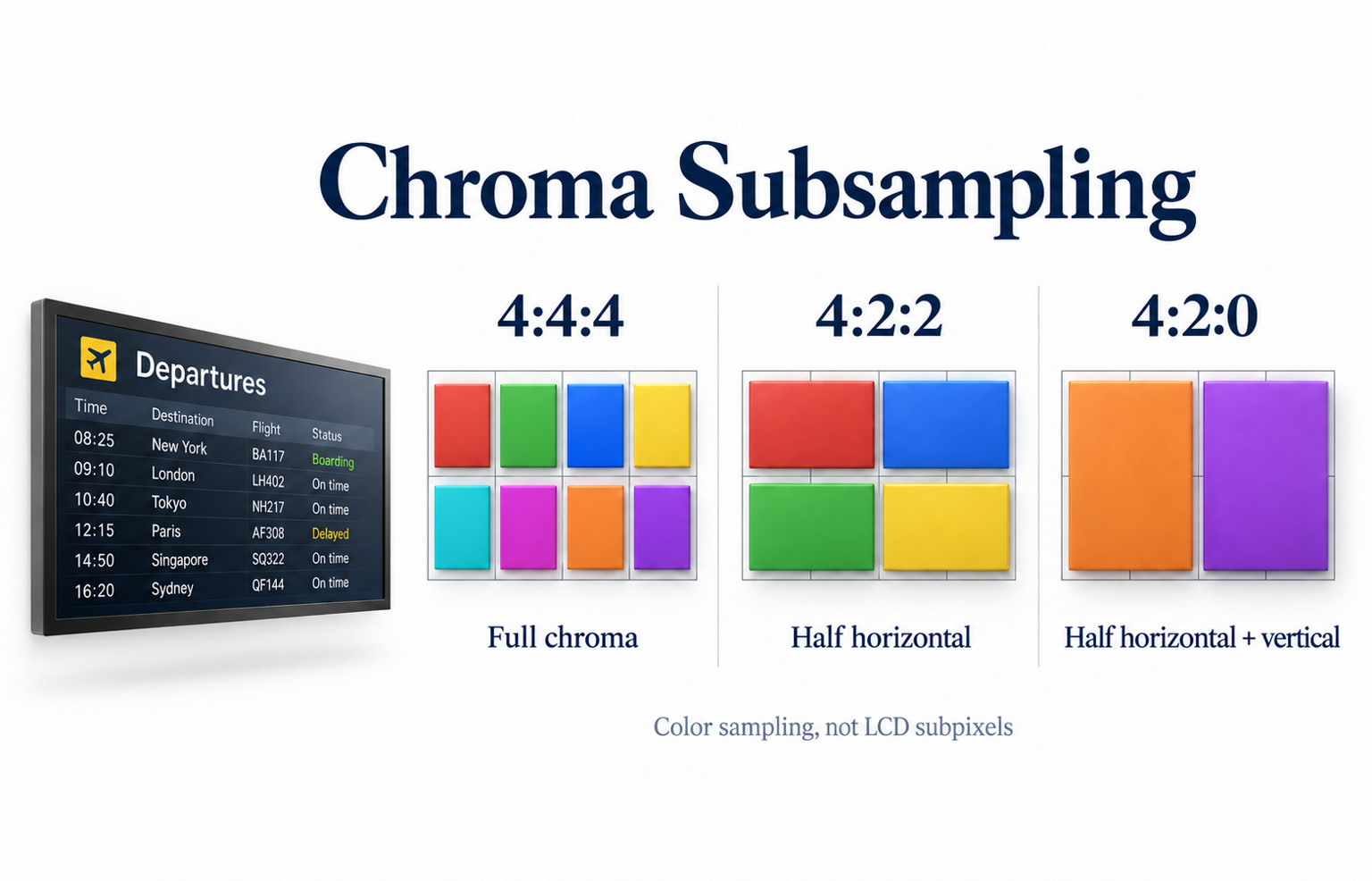

Para imágenes progresivas, los formatos comunes se pueden resumir de la siguiente manera. La tabla describe el muestreo de color relativo; no especifica la profundidad de bits, la calidad de compresión o el diseño físico de los subpíxeles de una pantalla.
| Formato | Muestras de color en comparación con luma | Consideración de señalización |
|---|---|---|
| 4:4:4 | Muestreo de croma horizontal y vertical completo | Útil cuando hay que conservar texto fino en color y gráficos |
| 4:2:2 | La mitad del muestreo de croma horizontal, con muestreo vertical completo | Inspeccione los bordes estrechos de colores y las etiquetas pequeñas |
| 4:2:0 | La mitad del muestreo de croma horizontal y vertical | Revise el video exportado y la reproducción final, especialmente el texto dentro de él. |
El último cero en 4:2:0 no significa que la imagen no tenga color. Además, 4:4:4 no significa que un archivo esté descomprimido o sin pérdida. El muestreo de color y la compresión son propiedades separadas. Un archivo muy comprimido todavía puede verse pobre incluso cuando su formato de croma es 4: 4: 4.
Por qué un pequeño texto en color revela la diferencia
Una etiqueta de precio o horario del menú puede contener trazos estrechos contra un color diferente. Reducir el detalle del color puede cambiar la apariencia de esos bordes. Las fotografías grandes pueden ocultar el mismo cambio de manera más efectiva porque sus detalles se distribuyen de manera diferente.
La guía del patrón de prueba de Extron 4:4:4 específicamente llama la atención sobre las líneas y el texto de un solo píxel. Explica que el procesamiento submuestreado puede alterar los detalles de color fino y producir manchas. Eso hace que un diseño de información detallada sea una verificación útil junto con el video promocional habitual.
No diagnostique cada carácter suave como submuestreo. Una fuente de baja resolución, escalado, nitidez excesiva, renderizado de fuentes o poca distancia de visualización también pueden afectar la legibilidad. Compara una referencia controlada y cambia una parte de la ruta a la vez.
Compruebe el archivo de contenido y la señal de salida por separado
El contenido exportado
Pregunte al productor de contenido qué formato se utilizó para la exportación final. Mantenga un archivo de diseño original o una imagen de referencia de alta calidad para comparar. Es posible que una captura de pantalla copiada de un servicio de mensajería ya contenga daños por compresión antes de que llegue al reproductor de señalización.
El texto integrado en un video pasa por el proceso de exportación de ese video. El texto renderizado directamente por una aplicación de señalización puede seguir una ruta diferente. Pruebe la versión publicada real en lugar de asumir que ambos métodos conservan el mismo detalle.
El reproductor y la ruta de distribución
La configuración de salida de un reproductor es otra etapa. Graba la resolución, la frecuencia de actualización, el formato de color y la profundidad de bits donde el dispositivo los expone. A continuación, compruebe lo que el conmutador, extensor o video wall procesador soporta en esa combinación exacta.
Un dispositivo anunciado como compatible con 4K no necesariamente admite todos los formatos de color en cada frecuencia de actualización. Pida las combinaciones compatibles en lugar de comparar solo las etiquetas de los conectores. Nuestro guía de frecuencia de actualización y tiempo de respuesta explica por qué los requisitos de tiempo también deben indicarse claramente.
Una vez que la información de color fino se ha descartado aguas arriba, la selección 4:4:4 más tarde no restaura el detalle original. Puede evitar otra reducción de muestreo, pero la pérdida anterior sigue siendo parte de la fuente presentada a la pantalla.
Utilice una comprobación de legibilidad de señalización repetible
Prepare un pequeño paquete de prueba: el menú real o la página de información, una imagen de producto de alta calidad y un patrón de detalle fino hecho a medida. Guarde los archivos originales y anote cómo se exportó cada uno. Incluye etiquetas de colores que sean representativas del diseño final.
- Conecte el reproductor planificado directamente a una pantalla mediante un formato de señal compatible.
- Compruebe la configuración de escalado y sobreexploración de la pantalla; use la asignación de píxeles uno a uno donde sea compatible para realizar pruebas detalladas.
- Inspeccione la referencia en su tamaño deseado sin zoom del navegador u otro cambio de tamaño involuntario.
- Grabe el formato de salida del reproductor y la información de entrada de la pantalla.
- Agregue el equipo de distribución planificado y repita los mismos archivos y configuraciones.
- Lea la información real de la posición del cliente previsto.
La comprobación del patrón de primer plano y la comprobación normal de la distancia de visión sirven para diferentes propósitos. El primero ayuda a localizar una limitación de procesamiento de señal. El segundo establece si el mensaje terminado es útil en la instalación real. Mantenga ambas observaciones en el registro de aceptación.
Una fotografía puede ayudar a mostrar la ubicación de un problema, pero el enfoque de la cámara, el cambio de tamaño y la compresión de la imagen pueden ocultar pequeños detalles. Evite decidir un problema de croma sutil de una imagen de chat comprimida solo. Conservar el archivo de prueba y organizar una revisión directa cuando sea necesario.
Coincidir con el requisito del contenido
Para directorios, información de transporte y paneles detallados, preservar gráficos finos puede justificar un requisito de muestreo a todo color en toda la ruta admitida. Indique la resolución y la frecuencia de actualización junto a ella, luego demuestre el requisito con un archivo de referencia acordado.
Para la publicidad de movimiento completo, un video submuestreado puede ser perfectamente adecuado para las condiciones de visualización planificadas. Revise la exportación real en lugar de rechazarla solo por el nombre del formato. El objetivo es una imagen aceptable para la aplicación, no el número más alto en cada línea de especificación.
Si las etiquetas pequeñas siguen siendo difíciles de leer, mejore el diseño y compruebe la señal. Utilice un tipo más grande y contraste adecuado. Nuestro guía de contenido de señalización digital cubre opciones prácticas de diseño sin asumir que un cambio de hardware solucionará cada problema de legibilidad.
Preguntas a incluir en el informe del equipo
Proporcione archivos representativos, el texto importante más pequeño, la distancia de visualización y la ruta de señal propuesta. Pregunte qué formatos se aceptan y procesan a la resolución y el tiempo requeridos. Solicitar una verificación de muestra con el reproductor previsto si el texto fino es importante.
Desde señalización interior comercial o a LCD comercial de pared de vídeo, enviar a YJCEN los requisitos de contenido y señal. Confirme la configuración ofrecida en lugar de asumir una capacidad de croma particular para cada modelo.
Preguntas frecuentes sobre el submuestreo de croma
¿Es 4:4:4 lo mismo que RGB?
No. RGB e YCbCr describen diferentes formas de representar una señal. En YCbCr, 4:4:4 significa que los componentes de croma no se submuestrean espacialmente. También es independiente de los subpíxeles físicos RGB o RGBW dentro de un panel.
¿Una pantalla 4K hará que el texto pequeño sea nítido automáticamente?
No. El contenido, el formato de salida, el escalado y el procesamiento afectan el resultado. Compruebe la ruta completa utilizando el diseño de información real.
¿El submuestreo siempre es un error?
No. Es una opción de formato con una compensación entre los detalles de color y los requisitos de datos. Tratarlo como un problema cuando impide que la instalación cumpla con los requisitos visuales acordados.
