Wat controleert u vóór RS-232-besturing van een display?
Gebruik de besturingshandleiding voor het exacte displaymodel en de firmware. Een seriële aansluiting alleen bevestigt niet de bedrading, commandosyntaxis of ondersteunde handelingen.
- Stem de pinbezetting, adapters en seriële instellingen aan beide uiteinden op elkaar af.
- Verstuur een gedocumenteerde statusopvraag voordat u de vereiste besturingshandelingen test.
- Controleer antwoorden, time-outs en een begrensd aantal herhaalpogingen.
- Test stand-by, ontwaken en herstel na stroomuitval; een antwoord over de aan/uit-status bewijst niet dat de bedoelde content zichtbaar is.
Voor een geslaagde integratie is meer nodig dan een aansluiting met het opschrift RS-232. Kabel, communicatie-instellingen, commandoformaat en bedrijfstoestand van het display moeten overeenkomen. Deze gids beschrijft de controles voordat een displaybesturingssysteem op een locatie wordt uitgerold.
Begin bij het exacte display en de commandodocumentatie
Vraag de handleiding voor externe besturing van het voorgestelde model en de firmware op. Een algemene productbrochure kan bevestigen dat er een seriële poort is zonder uit te leggen welke commando’s worden ondersteund. Bewaar de commandodocumentatie bij het controllerproject en de installatiegegevens.
Lees- en schrijfcommando’s hebben verschillende doelen. Een leescommando vraagt informatie op, bijvoorbeeld de huidige ingang. Een schrijfcommando vraagt om een wijziging. Begin de ingebruikname waar mogelijk met een gedocumenteerde statusopvraag, zodat de communicatie zonder verstoring van het scherm kan worden gecontroleerd.
Ga er niet van uit dat commando’s uitwisselbaar zijn tussen merken of zelfs productfamilies. Een driver die met het vorige display werkte, kan voor de vervanger een ander commandoformaat nodig hebben. Bevestig het exacte model voordat u een bestaand besturingsprogramma kopieert.
Controleer de fysieke interface voordat u commando’s verstuurt
Connector en kabelbedrading
De vorm van een connector beschrijft niet alle bedrading. Controleer de pinbezetting aan beide uiteinden en of de fabrikant een recht aangesloten of gekruiste kabel vereist. Neem een eventueel meegeleverde adapter op in het bedradingsschema.
De informatie van NI over seriële communicatie noemt pinbezetting, apparaattype en communicatie-instellingen als voorbereidende stappen. Bij een AV-installatie betekent dit dat u de daadwerkelijke controllerpoort en displayaansluiting vastlegt, in plaats van een kabel alleen te kiezen omdat de stekkers passen.
RS-232-, RS-485- en seriële interfaces met TTL-niveaus zijn niet uitwisselbaar alleen omdat ze allemaal serieel heten. Gebruik de interface en eventuele omzettingshardware die voor de apparatuur zijn voorgeschreven. Een algemene adapter met ongecontroleerde bedrading kan een extra fout aan de test toevoegen.
Communicatie-instellingen
Stem de baudrate, databits, pariteit, stopbits en datastroomregeling af op de eisen van het display. De baudrate is de symboolsnelheid; de overige instellingen bepalen hoe elk teken wordt ingekaderd en verwerkt. Noteer alle instellingen in plaats van alleen de baudrate.
Er is geen universele instelling voor elk professioneel scherm. Haal de instellingen uit de besturingsdocumentatie van het voorgestelde display en bewaar ze bij het bedradingsschema. Het standaardprofiel van een controller of een voorbeeld van een ander merk bewijst niet dat dezelfde configuratie hier werkt.
De commandosyntaxis is net zo belangrijk als de poort
Controleer of een commando uit gewone tekst, binaire gegevens of een specifieke codering van bytewaarden bestaat. Een genoteerde hexadecimale waarde is niet altijd hetzelfde als de tekens waarmee die waarde wordt weergegeven. Volg het gedocumenteerde invoerformaat van de controllersoftware.
Een commando kan een adres, berichtlengte, controlewaarde of afsluitteken bevatten. Als één onderdeel ontbreekt, kan een correct bekabelde verbinding niet lijken te werken. Gebruik een gedocumenteerd voorbeeld voor het exacte display en vergelijk de verzonden bytes met de verwachte structuur.
Het antwoord hoort ook bij het protocol. Bepaal welk antwoord succes bevestigt, welk antwoord een niet-ondersteunde handeling meldt en welk antwoord de gevraagde status teruggeeft. Een controller moet onderscheid maken tussen een bevestigd resultaat en een bericht dat alleen is verzonden.

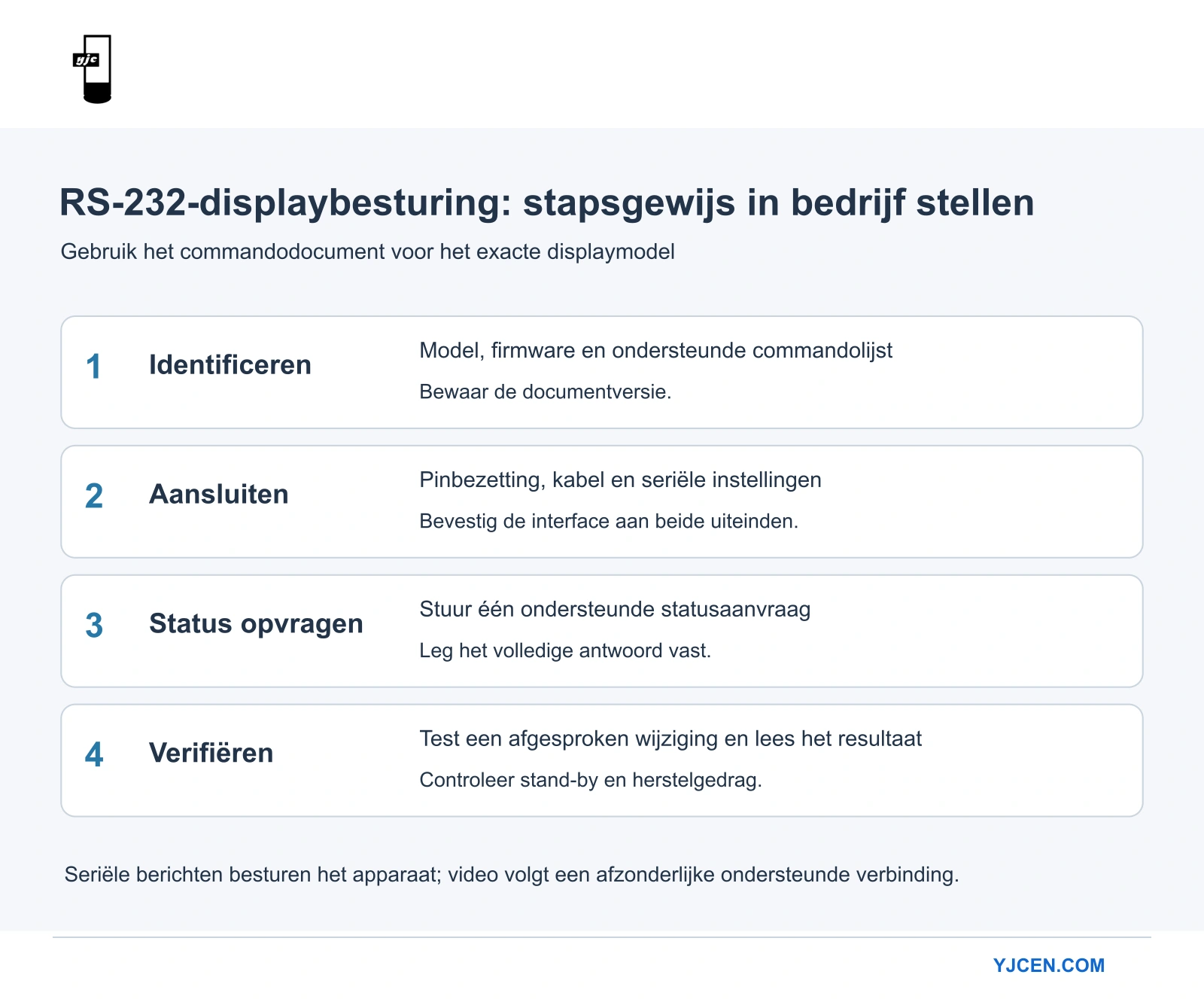

Een praktische volgorde voor de eerste verbinding
Neem één display in gebruik op een gecontroleerde testopstelling of tijdens een afgesproken onderhoudsperiode. Houd de videobron beschikbaar om de werkelijke schermstatus te kunnen zien. Noteer de oorspronkelijke ingangs- en voedingsinstellingen voordat u wijzigingen test.
- Bevestig het displaymodel, de controllerinterface en de versie van de commandodocumentatie.
- Controleer de kabel en eventuele adapter aan de hand van de gedocumenteerde pinbezetting.
- Voer de bijpassende seriële instellingen in de controller of testsoftware in.
- Verstuur één ondersteunde statusopvraag en leg het volledige antwoord vast.
- Test een gedocumenteerd commando voor ingangskeuze of aan/uit-bediening wanneer een zichtbare wijziging aanvaardbaar is.
- Lees waar ondersteund de resulterende status terug en bewaar het communicatielogboek.
Wacht de in de handleiding opgegeven antwoord- en stabilisatietijd af voordat u het volgende commando verstuurt. Een snelle reeks die het display niet kan bijhouden, kan wisselende resultaten geven, ook als de losse commando’s correct zijn. Gebruik de gedocumenteerde timing in plaats van willekeurige wachttijden.
Komt er geen antwoord, controleer dan eerst het eenvoudigste traject. Kijk naar de gekozen seriële poort, kabelrichting, instellingen en commandocodering. Als u meerdere componenten tegelijk vervangt, is moeilijker vast te stellen wat de verbinding werkelijk heeft hersteld.
Test stand-by en herstel na stroomuitval expliciet
Een display kan andere commando’s accepteren wanneer het aanstaat, in stand-by staat of in een energiebesparende toestand is. Controleer de beschikbaarheid per toestand in de handleiding van het te installeren model. Noteer de menu-instellingen die nodig zijn om de ondersteunde besturingsinterface beschikbaar te houden.
Test de geplande nachtelijke volgorde, niet alleen een aan/uit-commando terwijl het scherm al actief is. Noteer of de controller het display vanuit de gekozen stand-bymodus kan inschakelen en hoelang het duurt voordat andere commando’s worden geaccepteerd.
Controleer volgens het installatieplan ook het herstel na uitval van de netspanning. Seriële besturing kan niet communiceren met hardware zonder voeding. Maak onderscheid tussen de elektrische schakelvolgorde op de locatie en de softwarematige aan/uit-status van het display.
Plan terugmeldingen en storingsafhandeling
| Gebeurtenis | Vast te leggen gedrag van de controller |
|---|---|
| Geldig statusantwoord | Werk de geregistreerde status bij met de teruggegeven waarde |
| Geen antwoord | Beperk het aantal herhaalpogingen en meld de communicatiestoring |
| Niet-ondersteund commando | Noteer de fout en controleer de ondersteunde functies van het model |
| Overgang tussen voedingstoestanden | Wacht vóór de volgende handeling het gedocumenteerde interval af |
| Vervanging van apparatuur | Controleer bedrading, driver, commandoversie en herstelgedrag opnieuw |
Een geslaagd antwoord over de aan/uit-status bewijst niet dat de juiste advertentie zichtbaar is. De mediaspeler, video-ingang en het contentsysteem hebben elk hun eigen voorwaarden. Onze gids voor mediaspelers voor digital signage behandelt de volledige afspeelketen.
Controleer voor een groep schermen de door de fabrikant ondersteunde adressering en bekabeling. Maak geen seriële doorschakeling door zomaar kabels aan elkaar te verbinden. Gebruikt de installatie afzonderlijke controllerpoorten, label dan duidelijk welke fysieke poort bij welk display hoort.
Wat vraagt u YJCEN vóór bestelling?
Bezorg de gegevens van het besturingsplatform, de vereiste commando’s, het gebruiksschema en de gewenste verbindingsmethode. Voor professionele digital signage voor binnen of een LCD-installatie met meerdere schermen, kunt u de aangeboden besturingsinterface laten bevestigen en de bijbehorende documentatie opvragen voordat u gaat programmeren.
Veelgestelde vragen over RS-232-besturing
Kan RS-232 de videoafspeellijst versturen?

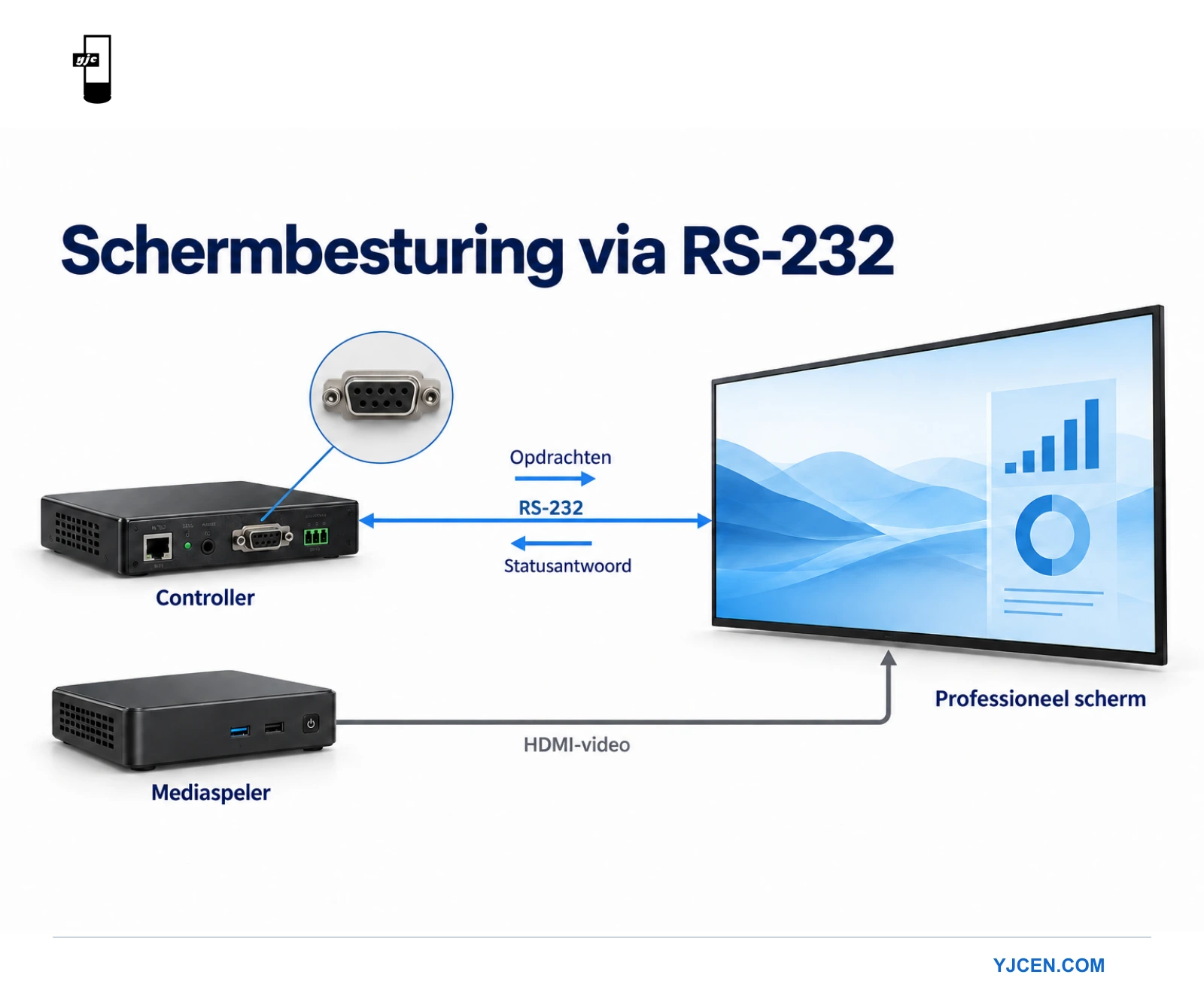

Hier wordt RS-232 gebruikt voor berichten voor apparaatbesturing. Video en content worden via andere ondersteunde verbindingen of de ingebouwde mediaspeler van het display aangeleverd.
Werkt hetzelfde aan/uit-commando op elk display?
Nee. Gebruik de commandolijst voor het exacte model en bevestig onder welke omstandigheden het commando wordt geaccepteerd.
Kies ik seriële besturing of netwerkbesturing?
Vergelijk de functies en infrastructuur die het project vereist. Controleer beide opties op de voorgestelde hardware; neem niet aan dat de ene interface dezelfde commando’s of terugmeldingen biedt als de andere.
