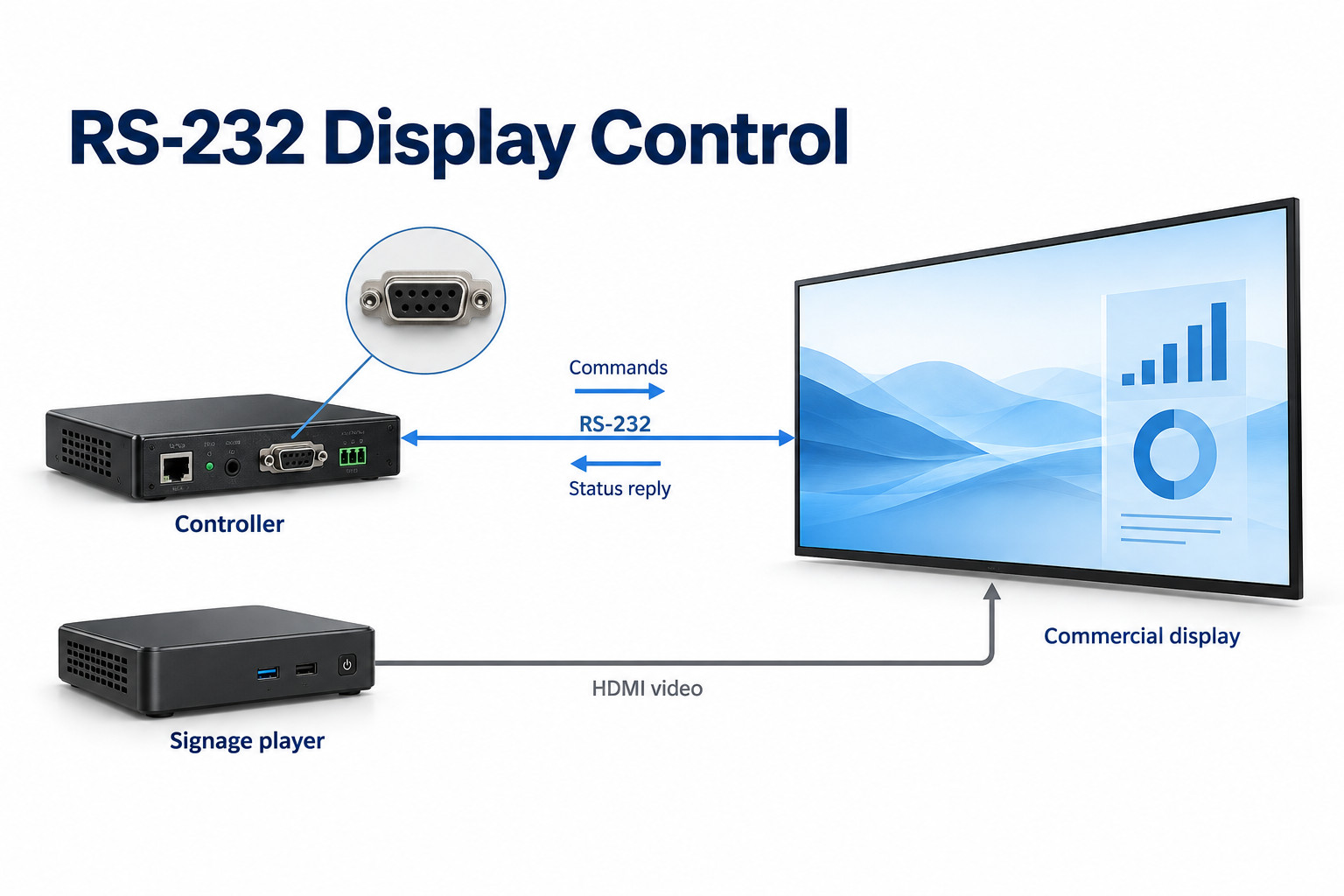

El control RS-232 permite intercambiar comandos serie entre un controlador y una pantalla profesional compatible. Según el modelo, pueden encender o apagar el equipo, seleccionar una entrada o consultar su estado. La conexión transmite mensajes de control, no el vídeo de señalización.
Una integración correcta requiere algo más que un conector marcado RS-232. Deben coincidir el cable, los ajustes de comunicación, el formato de los comandos y el estado operativo de la pantalla. Esta guía describe las comprobaciones previas al despliegue de un sistema de control de pantallas en todo el recinto.
Empiece por el modelo exacto de pantalla y su documentación de comandos
Solicite el manual de control externo para el modelo y el firmware propuestos. Un folleto general del producto puede confirmar que existe un puerto serie sin explicar qué comandos son compatibles. Mantenga el documento de comando con el proyecto del controlador y los registros de instalación.
Los comandos de lectura y escritura tienen funciones distintas. Un comando de lectura consulta información, como la entrada activa; uno de escritura solicita un cambio. Si existe, empiece la puesta en marcha con una consulta de estado documentada para comprobar la comunicación sin interrumpir la pantalla.
No asuma que los comandos son intercambiables entre marcas o incluso entre familias de productos. Un controlador que trabajó con la pantalla anterior puede necesitar un formato de comando diferente para su reemplazo. Confirme el modelo exacto antes de copiar un programa de control existente.
Compruebe la interfaz física antes de enviar comandos
Conector y cableado
La forma de un conector no describe completamente su cableado. Compruebe el pinout en ambos extremos y si el fabricante requiere un cable directo o cruzado. Incluya cualquier adaptador suministrado en el diagrama de cableado.
La guía de NI sobre comunicación serie identifica la asignación de pines, el tipo de dispositivo y los parámetros de comunicación como comprobaciones previas. En una instalación audiovisual, esto significa documentar el puerto del controlador y la conexión de la pantalla que se utilizarán, en lugar de elegir un cable solo porque sus conectores encajan.
Las interfaces serie RS-232, RS-485 y TTL no son intercambiables simplemente porque cada una se describe como serie. Utilice la interfaz y cualquier hardware de conversión especificado para el equipo. Un adaptador genérico con una disposición de cableado no verificada puede introducir otro fallo en la prueba.
Configuración de la comunicación
Configure la velocidad en baudios, los bits de datos, la paridad, los bits de parada y el control de flujo que requiere la pantalla. La velocidad en baudios describe el ritmo de señalización; los demás ajustes determinan cómo se estructura y procesa cada carácter. Registre todos los parámetros, no solo la velocidad.
No hay una configuración universal para cada pantalla comercial. Obtenga los ajustes del documento de control de la pantalla propuesta y guárdelos junto al registro de cableado. El perfil predeterminado de un controlador o el ejemplo de otra marca no es una confirmación de que la misma configuración funcionará aquí.
La sintaxis de comandos importa tanto como el puerto
Compruebe si el comando es texto plano, datos binarios o una codificación particular de valores de bytes. Un valor hexadecimal escrito y los caracteres utilizados para imprimir ese valor no son siempre la misma cosa. Siga el formato de entrada documentado del software del controlador.
Un comando puede incluir una dirección, la longitud del mensaje, un valor de comprobación o un carácter de terminación. Omitir un elemento puede hacer que una conexión bien cableada parezca inactiva. Utilice un ejemplo documentado para el modelo exacto y compare los bytes transmitidos con la estructura esperada.
La respuesta también forma parte del protocolo. Determine qué respuesta indica éxito, cuál reporta una operación no soportada y cuál devuelve el estado solicitado. Un controlador debe distinguir un resultado confirmado de un mensaje que simplemente se envió.
Una secuencia práctica de primera conexión
Ponga en servicio una sola pantalla en un banco de pruebas con condiciones controladas o durante un periodo de mantenimiento acordado. Mantenga disponible la fuente de vídeo para observar el estado real de la pantalla. Registre los ajustes iniciales de entrada y alimentación antes de probar cambios.
- Confirme el modelo de visualización, la interfaz del controlador y la revisión del documento de comandos.
- Compruebe el cable y los posibles adaptadores según las asignaciones de pines documentadas.
- Introduzca los parámetros de comunicación serie correspondientes en el controlador o la herramienta de prueba.
- Envíe una consulta de estado compatible y capture la respuesta completa.
- Pruebe un comando documentado de selección de entrada o encendido cuando sea aceptable un cambio visible.
- Lea de nuevo el estado resultante, donde sea compatible, y mantenga el registro de transacciones.
Respete los tiempos de respuesta y estabilización indicados en el manual antes de enviar el siguiente comando. Una secuencia que exceda la capacidad de respuesta de la pantalla puede dar resultados inconsistentes aunque cada comando sea correcto. Utilice los tiempos documentados, no retardos arbitrarios.
Si no hay respuesta, inspeccione primero el camino más simple. Compruebe el puerto serie seleccionado, la orientación del cable, la configuración y la codificación de comandos. Reemplazar varios componentes a la vez hace que sea más difícil identificar lo que realmente arregló la conexión.
Pruebe expresamente el modo de espera y la recuperación tras un corte eléctrico
Una pantalla puede aceptar diferentes comandos mientras está encendida, en espera o en un estado de ahorro de energía. Compruebe la disponibilidad de comandos en cada estado en el manual del modelo que se está instalando. Registre cualquier configuración de menú necesaria para mantener la interfaz de control compatible disponible.
Pruebe la secuencia de funcionamiento nocturno prevista, no solo una orden de encendido con la pantalla ya activa. Registre si el controlador puede encenderla desde el modo de espera seleccionado y cuánto tarda en aceptar otras órdenes.
También compruebe la recuperación después de la pérdida de energía de la red de acuerdo con el plan de instalación. El control serie no puede comunicarse con el hardware que no tiene energía disponible. Separe la secuencia de conmutación eléctrica del sitio del estado de energía del software de la pantalla.
Planificar la retroalimentación y el manejo de fallas
| Evento | Comportamiento del controlador a definir |
|---|---|
| Respuesta de estado válida | Actualizar el estado registrado utilizando el valor devuelto |
| Sin respuesta | Aplicar una política de reintento limitada e informar del fallo de la comunicación |
| Comando no soportado | Registre el error y compruebe las funciones compatibles del modelo |
| Cambio de estado de alimentación | Espere el intervalo documentado antes de la siguiente operación |
| Reemplazo de equipos | Vuelva a verificar el cableado, el controlador, la versión del comando y el comportamiento de recuperación |
Una respuesta válida sobre el estado de alimentación no demuestra que aparezca el anuncio correcto. El reproductor, la entrada de vídeo y el sistema de contenidos tienen sus propias condiciones. Nuestra guía de reproductores multimedia para señalización digital cubre la ruta de reproducción más amplia.
Para un grupo de pantallas, confirme el arreglo de direccionamiento y cableado soportado por el fabricante. No cree una conexión en cadena en serie simplemente uniendo cables. Si la instalación utiliza puertos controladores independientes, etiquete claramente la asignación física de puerto a pantalla.
Qué preguntar a YJCEN antes de realizar el pedido
Indique el sistema de control, los comandos necesarios, el horario y el tipo de conexión preferido. Para una instalación de señalización comercial interior o una instalación LCD multipantalla, solicite confirmación de la interfaz de control ofrecida y obtenga la documentación correspondiente antes de programar.
Preguntas comunes de control RS-232
¿Puede RS-232 enviar la lista de reproducción de video?
Se utiliza aquí para mensajes de control de dispositivos. La entrega de video y contenido utiliza conexiones compatibles separadas o el reproductor incorporado de la pantalla.
¿Funciona el mismo comando de encendido en todas las pantallas?
No. Use la lista de comandos para el modelo exacto y confirme las condiciones bajo las cuales se acepta el comando.
¿Debo elegir el control serie o el control de red?
Compare las funciones y la infraestructura requeridas por el proyecto. Verifique ambas opciones en el hardware propuesto en lugar de asumir que una interfaz proporciona los mismos comandos o retroalimentación que la otra.
