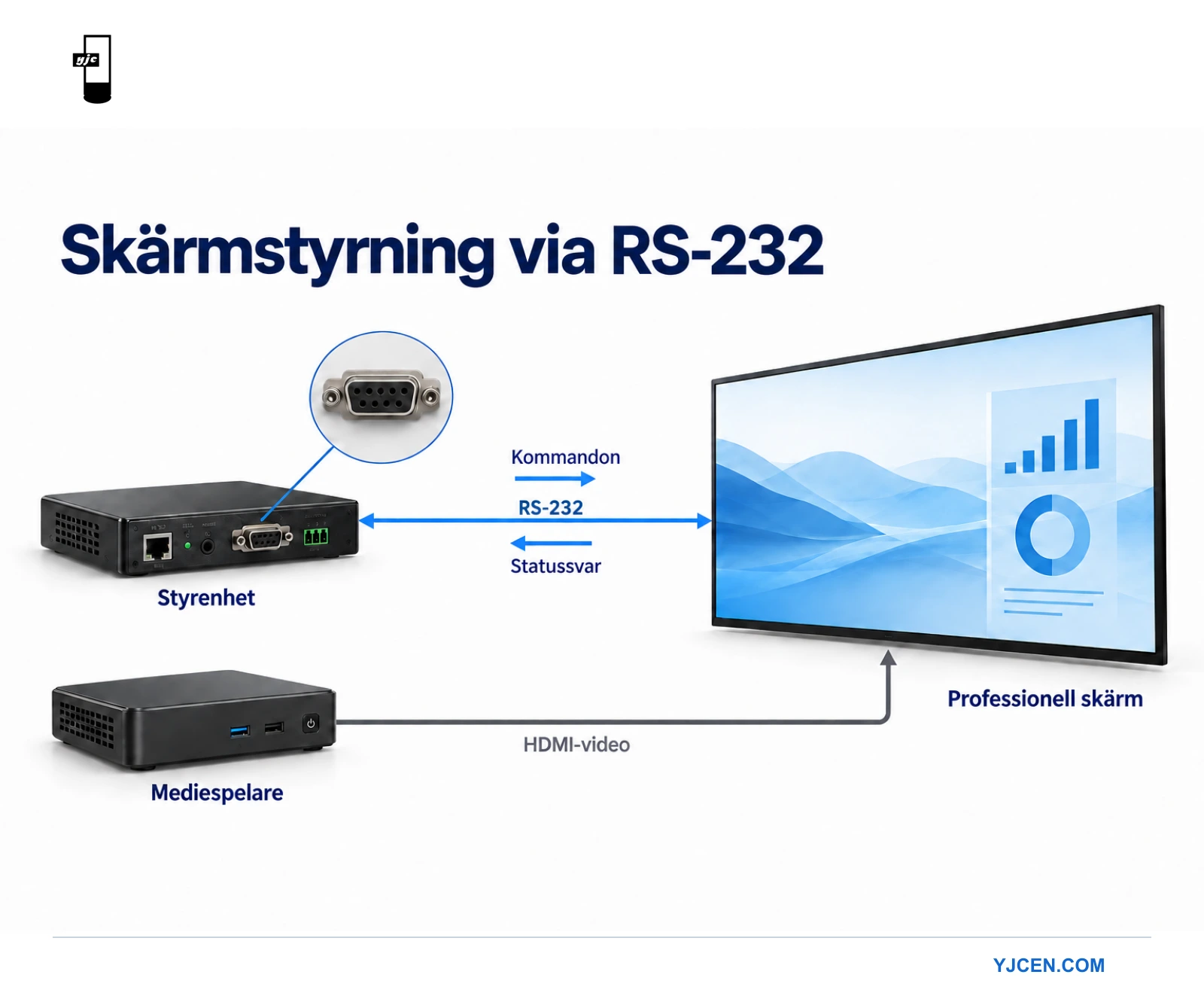

Med RS-232-styrning kan en styrenhet utbyta seriella kommandon med en kompatibel professionell skärm. Beroende på modell kan kommandona styra strömläge, välja ingång eller läsa driftstatus. Anslutningen överför styrmeddelanden, inte videoinnehållet för skyltningen.
En fungerande integration kräver mer än ett uttag märkt RS-232. Kabel, kommunikationsinställningar, kommandoformat och skärmens driftläge måste stämma överens. Guiden beskriver kontrollerna som behövs innan ett system för skärmstyrning tas i drift på hela anläggningen.
Börja med exakt skärmmodell och kommandodokumentation
Begär manualen för extern styrning för föreslagen modell och version av fast programvara. En allmän produktbroschyr kan bekräfta att serieport finns utan att förklara vilka kommandon som stöds. Spara kommandodokumentet tillsammans med styrsystemets projekt och installationshandlingarna.
Läs- och skrivkommandon har olika syften. Ett läskommando begär information, till exempel aktuell ingång. Ett skrivkommando begär en ändring. Börja driftsättningen med en dokumenterad statusfråga om sådan finns, så att kommunikationen kan kontrolleras utan att störa skärmen.
Anta inte att kommandon är utbytbara mellan märken eller ens mellan produktfamiljer. En drivrutin som fungerade med den tidigare skärmen kan behöva ett annat kommandoformat för ersättaren. Bekräfta exakt modell innan ett befintligt styrprogram kopieras.
Kontrollera det fysiska gränssnittet innan kommandon skickas
Kontakter och kabelkoppling
Kontaktens form beskriver inte hela kopplingen. Kontrollera stiftanslutningarna i båda ändar och om tillverkaren kräver rak eller korskopplad kabel. Ta med eventuell medföljande adapter i kopplingsschemat.
NI:s vägledning om seriell kommunikation anger stiftkoppling, enhetstyp och kommunikationsinställningar som förberedelser. I en AV-installation innebär det att dokumentera den faktiska styrenhetsporten och skärmanslutningen i stället för att välja kabel enbart för att kontakterna passar.
RS-232, RS-485 och seriella gränssnitt med TTL-nivåer är inte utbytbara bara för att alla beskrivs som seriella. Använd det gränssnitt och eventuell omvandlingsutrustning som anges för enheterna. En generell adapter med obekräftad koppling kan tillföra ytterligare ett fel i testet.
Kommunikationsinställningar
Matcha skärmens krav på baudhastighet, databitar, paritet, stoppbitar och flödeskontroll. Baudhastighet är signaleringstakten. Övriga inställningar styr hur varje tecken ramas in och hanteras. Dokumentera alla värden, inte bara baudhastigheten.
Det finns ingen universell inställning för alla professionella skärmar. Hämta värdena från den föreslagna skärmens styrdokumentation och spara dem med kopplingsunderlaget. En standardprofil i styrenheten eller ett exempel från ett annat märke bekräftar inte att samma konfiguration fungerar här.
Kommandosyntaxen är lika viktig som porten
Kontrollera om kommandot består av klartext, binärdata eller en särskild kodning av bytevärden. Ett hexadecimalt värde och tecknen som används för att skriva ut det är inte alltid samma sak. Följ styrprogramvarans dokumenterade inmatningsformat.
Ett kommando kan innehålla adress, meddelandelängd, kontrollvärde eller avslutande tecken. Om en del saknas kan en rätt kopplad anslutning verka inaktiv. Använd ett dokumenterat exempel för den exakta skärmen och jämför skickade byte med förväntad struktur.
Svaret är också en del av protokollet. Fastställ vilket svar som anger att åtgärden lyckats, vilket som rapporterar en åtgärd som inte stöds och vilket som returnerar efterfrågad status. Styrenheten bör skilja ett bekräftat resultat från ett meddelande som bara har skickats.

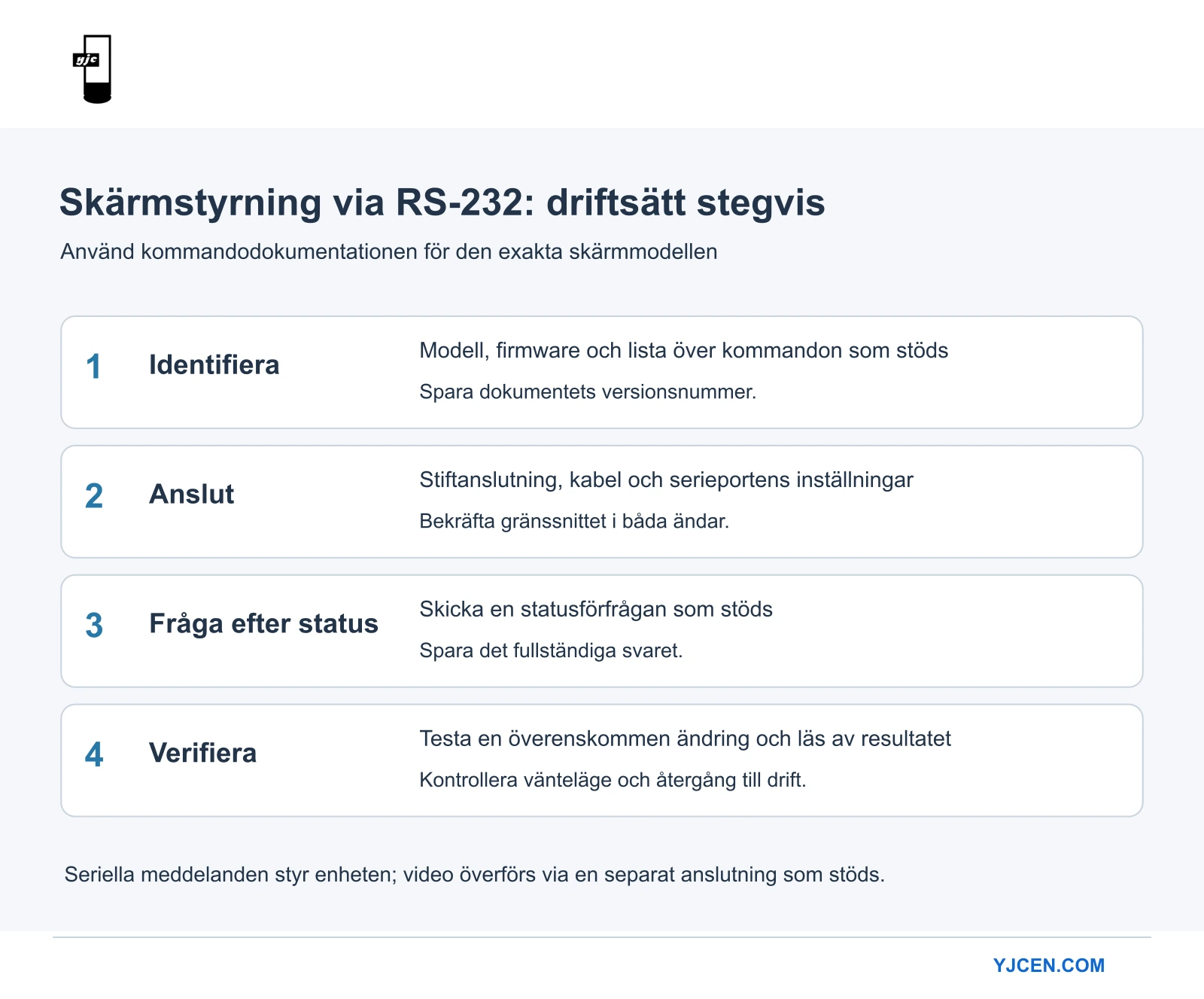

En praktisk arbetsgång för första anslutningen
Driftsätt en skärm på en kontrollerad testbänk eller under ett överenskommet servicefönster. Ha videokällan tillgänglig så att skärmens verkliga tillstånd kan observeras. Dokumentera ursprunglig ingång och ströminställningar innan ändringar testas.
- Bekräfta skärmmodell, styrenhetens gränssnitt och kommandodokumentets version.
- Kontrollera kabel och eventuell adapter mot dokumenterad stiftkoppling.
- Ange motsvarande serieinställningar i styrenheten eller testverktyget.
- Skicka en statusfråga som stöds och spara hela svaret.
- Testa ett dokumenterat ingångs- eller strömkommando när en synlig ändring är acceptabel.
- Läs tillbaka det resulterande tillståndet där detta stöds och behåll kommunikationsloggen.
Vänta den svars- och stabiliseringstid som anges i manualen innan nästa kommando skickas. En snabb sekvens som skärmen inte hinner hantera kan ge varierande resultat även när enskilda kommandon är korrekta. Följ dokumenterade tider i stället för att välja godtyckliga fördröjningar.
Börja med den enklaste anslutningen om svar saknas. Kontrollera vald serieport, kabelkoppling, inställningar och kommandokodning. Att byta flera delar samtidigt gör det svårare att se vad som faktiskt löste problemet.
Testa särskilt viloläge och återgång efter strömavbrott
En skärm kan acceptera olika kommandon när den är på, i viloläge eller i ett energisparläge. Kontrollera vilka kommandon som fungerar i varje läge i manualen för den installerade modellen. Dokumentera eventuella menyinställningar som behövs för att hålla styrgränssnittet tillgängligt.
Testa den planerade nattsekvensen, inte bara ett strömkommando när skärmen redan är aktiv. Dokumentera om styrenheten kan begära start från valt viloläge och hur lång tid det tar innan andra kommandon accepteras.
Kontrollera också återgång efter nätspänningsavbrott enligt installationsplanen. Seriell styrning kan inte kommunicera med strömlös hårdvara. Skilj platsens ordningsföljd för inkoppling av el från skärmens programstyrda strömläge.
Planera återkoppling och felhantering
| Händelse | Styrenhetens beteende som behöver definieras |
|---|---|
| Giltigt statussvar | Uppdatera registrerad status med det returnerade värdet |
| Inget svar | Begränsa antalet återförsök och rapportera kommunikationsfelet |
| Kommando som inte stöds | Registrera felet och kontrollera modellens stödda funktioner |
| Byte av strömläge | Vänta det dokumenterade intervallet före nästa åtgärd |
| Byte av utrustning | Kontrollera koppling, drivrutin, kommandoversion och återgång till drift på nytt |
Ett korrekt svar om strömläget bevisar inte att rätt annons visas. Spelare, videoingång och innehållssystem har egna förutsättningar. Vår guide till mediespelare för digital skyltning beskriver den bredare uppspelningskedjan.
Bekräfta tillverkarens stödda adressering och kopplingslösning för en grupp skärmar. Skapa inte en seriell kedja genom att bara koppla ihop kablar. Om installationen använder separata styrenhetsportar, märk tydligt vilken fysisk port som hör till vilken skärm.
Vad du bör fråga YJCEN före beställning
Ange styrsystem, nödvändiga kommandon, driftschema och önskad anslutningsmetod. När du planerar professionell digital skyltning inomhus eller en LCD-installation med flera skärmar, begär bekräftelse på det erbjudna styrgränssnittet och skaffa motsvarande dokumentation innan programmeringen börjar.
Vanliga frågor om RS-232-styrning
Kan RS-232 skicka videospellistan?
Här används det för styrmeddelanden till enheten. Video och innehåll överförs via separata anslutningar som stöds eller hanteras av skärmens inbyggda spelare.
Fungerar samma strömkommando på alla skärmar?
Nej. Använd kommandolistan för exakt modell och bekräfta under vilka förhållanden kommandot accepteras.
Bör jag välja seriell styrning eller nätverksstyrning?
Jämför de funktioner och den infrastruktur som projektet behöver. Verifiera båda alternativen på föreslagen hårdvara i stället för att anta att gränssnitten ger samma kommandon eller återkoppling.
