LCD binnen, in de etalage of buiten: helderheid en blootstelling

Door YJCEN Engineering Team
Voor- en achteraanzicht van een lcd-binnenscherm met vier aankoopprioriteiten: locatie, content, weergave en installatie.

Wij kiezen een lcd-scherm voor digital signage door de kijklocatie, content en bedrijfstijden af te stemmen op een volledige schermconfiguratie. Onze Digital Signage voor Binnen is een uitgangspunt voor menu's, mededelingen en reclame binnen. Een plek naar het raam gericht of blootgesteld in de buitenlucht vraagt om andere hardware. Leg die omstandigheden eerst vast en kies daarna schermmaat, afspeelsysteem en installatieruimte samen, zodat de offerte bij het echte project past.

1. Staat het scherm binnen, achter glas of blootgesteld buiten?

Voor een informatiebord binnen, buiten sterk zonlicht, zouden wij met de binnenserie beginnen. Een etalagescherm dat naar daglicht is gericht, heeft een etalageconfiguratie nodig, ook al staat het in het gebouw. Een buitenscherm heeft bescherming nodig die bij de blootstelling past, ook onder een luifel waar slagregen het nog kan bereiken.

Gepubliceerde specificatie 55-inch binnenscherm zonder touch 55-inch etalagescherm met weggewerkte kabels 55-inch IP66-buitenscherm
Model YJC-550 YJC-550-W YJC-550-OD09-A
Oorspronkelijke resolutie 3840 × 2160 3840 × 2160 3840 × 2160
Opgegeven helderheid 400 nits 3000 nits 3000 nits
Bedoelde locatie Zakelijke binnenruimte Binnen in een etalage, naar buiten gericht Buiteninstallatie blootgesteld aan weersinvloeden
Opgegeven behuizingsbescherming IP5X IP5X IP66
Gevolg voor de keuze Begin hiermee voor een informatiebord of menu binnen, buiten sterk zonlicht Gebruik een etalageconfiguratie voor content achter glas gericht op daglicht Gebruik een buitenbehuizing waar bescherming tegen het weer nodig is

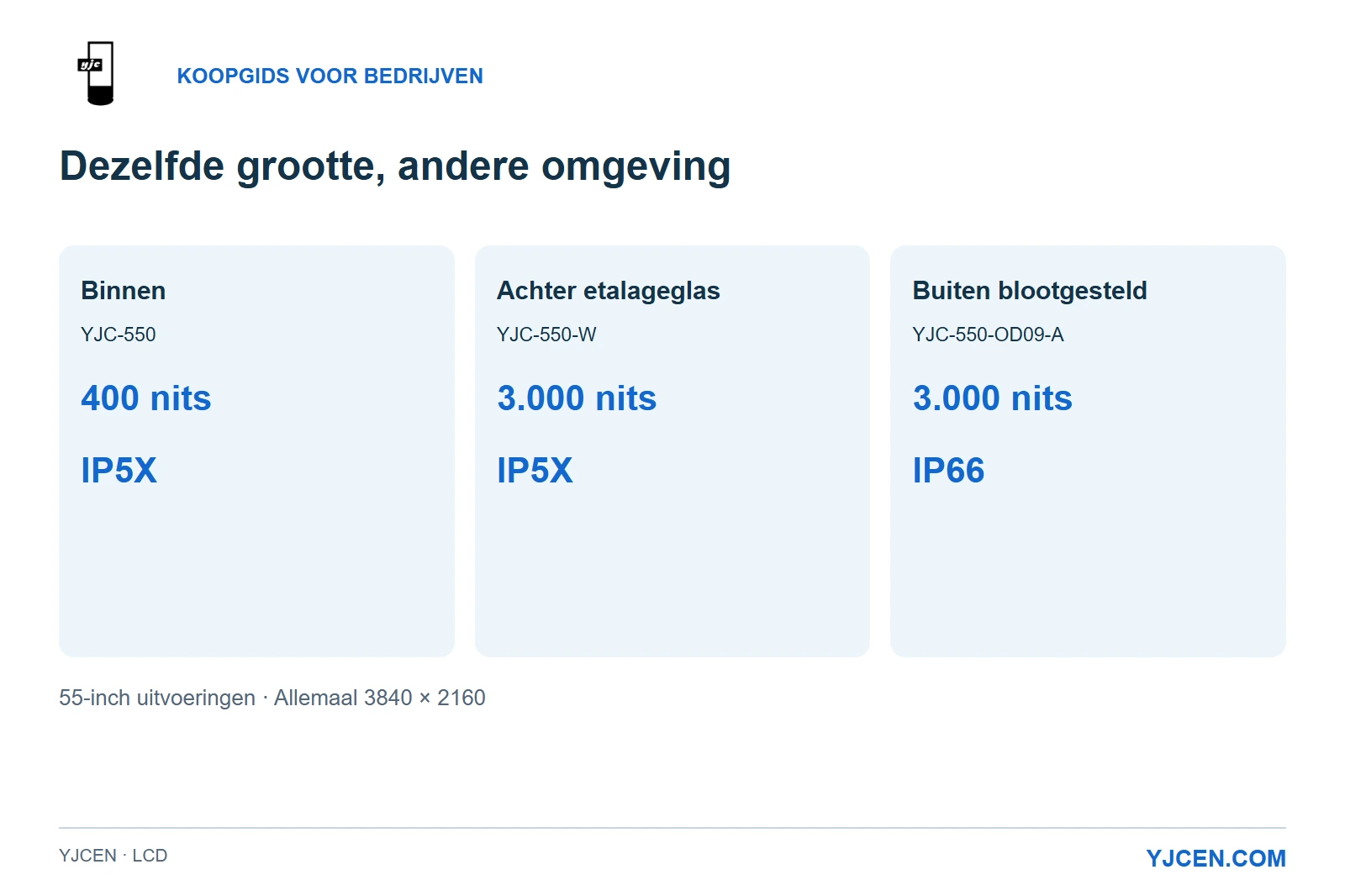

Vergelijking van drie 55-inch UHD-lcd-configuraties: binnen 400 nits IP5X, etalage 3000 nits IP5X en buiten 3000 nits IP66.
Alle drie de voorbeelden zijn 55-inch UHD-schermen. De binnenconfiguratie vermeldt 400 nits en IP5X, de etalageconfiguratie 3000 nits en IP5X en de buitenconfiguratie 3000 nits en IP66.

De waarden gelden voor deze genoemde 55-inch configuraties en vormen geen helderheidsgrenzen voor elke locatie. Het etalagemodel combineert 3000 nits met IP5X; de X legt geen beschermingsklasse tegen water vast. Bij blootstelling aan weersinvloeden zouden wij de buitenbehuizing kiezen, ook als etalage- en buitenmodellen dezelfde helderheid en resolutie hebben.

Het project bij een Ierse betoncentrale gebruikte een 55-inch YJC-550-OD09-A met IP66-bescherming op een buitenlocatie met stof en vocht. Dat stelt andere eisen aan de behuizing dan een scherm met vergelijkbare informatie in een binnenhal.

Voor een keten met schermen in ontvangstruimten, etalagereclame en klantinformatie buiten zouden wij het publicatieproces waar mogelijk gelijk houden en de hardware per omgeving kiezen. Eén publicatieproces vereist geen identieke behuizingen op elke locatie.

2. Hoeveel helderheid maakt de content leesbaar?

Wij adviseren de kleinste essentiële tekst vanaf de bedoelde kijkpositie te beoordelen. Een klant moet de prijs, bestemming of kop onder de verlichting ter plaatse kunnen lezen. Gebruik de voorgestelde contentindeling in de proef, zodat helderheid en tekstgrootte samen worden beoordeeld.

Helderheid beschrijft het licht dat het scherm produceert; reflecties voegen licht toe dat met het beeld concurreert. Het werk van NIST over leesbaarheid bij daglicht en omgevingscontrast houdt bij de beoordeling van schermen in daglicht en zonlicht rekening met reflecties. Voor een installatie naar het raam gericht zouden wij daarom naast de helderdere schermconfiguratie ook de schermrichting en het gereflecteerde licht beoordelen.

Als een lichtbron een belangrijk deel van het beeld onleesbaar maakt, wijzig dan positie of hoek waar de locatie dat toelaat. Is de indeling te vol, vergroot dan essentiële tekst of beperk de informatie per beeld. Helderheid alleen kan geen van beide problemen oplossen.

3. Heeft schermmaat of 4K-resolutie voorrang?

De fysieke maat moet passen bij de kijkafstand en de informatie die moet worden gelezen. Wij adviseren de resolutie te kiezen zodra het oppervlak groot genoeg is voor de taak: een grote kop stelt andere eisen dan een overzicht met veel kleine tekst. Meer pixels maken die tekst op zichzelf niet groter.

Ons 43-inch YJC-430-scherm zonder touch heeft Full HD met 1920 × 1080; de 55-inch YJC-550 heeft UHD met 3840 × 2160. Beide bieden 400 nits en gebruik in staande of liggende oriëntatie. Met het grotere model veranderen het beeldoppervlak en het aantal pixels, terwijl de helderheidsklasse gelijk blijft.

Content en leestaak Praktische aankoopkeuze
Korte reclame met een grote kop Kies de fysieke maat waarmee de boodschap op de bedoelde afstand duidelijk is; extra resolutie vervangt een goede plaatsing niet
Overzicht, menu of dashboard met fijne details Overweeg UHD en beoordeel de kleinste essentiële tekst in de definitieve indeling
Staande poster Leg staande montage vast en maak de content in de bedoelde oriëntatie
Liggend menu Geef prijzen en productnamen voldoende leesbare ruimte voordat u meer artikelen toevoegt

Het 55-inch model zonder touch heeft liggend een actief beeldoppervlak van 1209,6 × 680,4 mm. Gebruik dat oppervlak om de content te plannen en de grotere behuizingsmaten voor meubels of een wandopening. De schermdiagonaal alleen is voor geen van beide precies genoeg.

Lcd-signage gebruikt doorgaans ledachtergrondverlichting en verschilt daarmee van een direct-view-ledscherm. Onze uitleg over hoe lcd-digital signage werkt maakt onderscheid tussen paneel, achtergrondverlichting en player bij het vergelijken van die omschrijvingen in een offerte.

4. Wat zegt een 24/7-specificatie?

Voor een ontvangstbalie die continu in bedrijf is, zouden wij een scherm kiezen dat voor 24/7-gebruik is opgegeven. Een winkel met kortere openingstijden kan geschikte zakelijke hardware gebruiken volgens de werkdagplanning. Stel het afspeelschema los van de bedrijfsspecificatie van de hardware in.

De binnenspecificaties van YJC-430 en YJC-550 noemen 24/7-gebruik en een levensduur van de achtergrondverlichting van 50.000 uur. Het eerste beschrijft het bedoelde gebruik; het tweede is een specificatie van het verlichtingsonderdeel, geen gegarandeerde storingsvrije levensduur van de hele installatie. Houd bedrijfsuren, garantievoorwaarden en dagschema apart bij het vergelijken van offertes.

5. Android, Windows of een externe player voor de weergave?

De toepassing van de beheerder bepaalt ons systeemadvies. Een Android-signageapp, een Windows-desktoptoepassing en een browserdashboard kunnen verschillende hardware nodig hebben, ook als ze vergelijkbare informatie tonen. De UHD-resolutie van het paneel zegt niet hoe soepel de toepassing de content weergeeft.

Onze binnenserie biedt Android- of Windows-configuraties. Android-processoropties zijn onder meer RK3568 en RK3576; werkgeheugen en opslag zijn af te stemmen op de toepassing. Wij kunnen klantsoftware vooraf installeren en testen op de gekozen hardware, zodat platform en een representatieve afspeellijst samen kunnen worden beoordeeld.

Android-configuraties bevatten een gratis cloud-CMS zonder limiet op het aantal accounts. Als u een ander CMS of een andere toepassing wilt behouden, blijven de compatibiliteit en licentievoorwaarden onderdeel van de softwarekeuze. De installatie van klantsoftware omvat geen licentie van derden.

Weergaveaanpak Wanneer die past Wat in de aankoopspecificatie hoort
Ingebouwd Android Uw signagetoepassing ondersteunt het voorgestelde Android-platform Applicatienaam en versie, processor, werkgeheugen, opslag en netwerkeisen
Ingebouwd Windows Uw toepassing of IT-omgeving vereist Windows Vereiste Windows-versie, applicatie-eisen en afgesproken computerconfiguratie
Externe mediaspeler Uw organisatie gebruikt aparte players al als standaard De video-uitgang van de player, een passende schermingang, voeding en kabelroute

Leg voor een externe HDMI-player een HDMI-geschikte schermconfiguratie vast. De Android-aansluitingenlijst voor binnenschermen bevat twee USB-poorten en één Ethernet-RJ45-poort. Ethernet verzorgt het netwerk en vervangt niet de video-ingang voor de player. Wij zouden die ingang vastleggen voordat het scherm wordt besteld of kabels worden gelegd.

Het proefmodel moet de echte toepassing draaien, inclusief de grootste mediabestanden en de zwaarste pagina. Zo kunnen processor, werkgeheugen en opslag worden beoordeeld op de belasting die zij moeten ondersteunen.

6. Past de gekozen configuratie in de installatie?

Voor reclame en informatie zonder interactie adviseren wij een scherm zonder touch. Aanraking is nuttig als de bezoeker een taak in een toepassing moet uitvoeren. Maak die keuze voordat u een nauw aansluitende ombouw maakt. De 55-inch uitvoeringen met en zonder touch hebben verschillende behuizingsfronten, ondanks dezelfde nominale schermmaat.

55-inch binnenconfiguratie Gepubliceerde frontmaten van de behuizing, lange zijde × korte zijde
Zonder touch 1275,51 × 747,12 mm
PCAP-touch 1294,6 × 765,5 mm

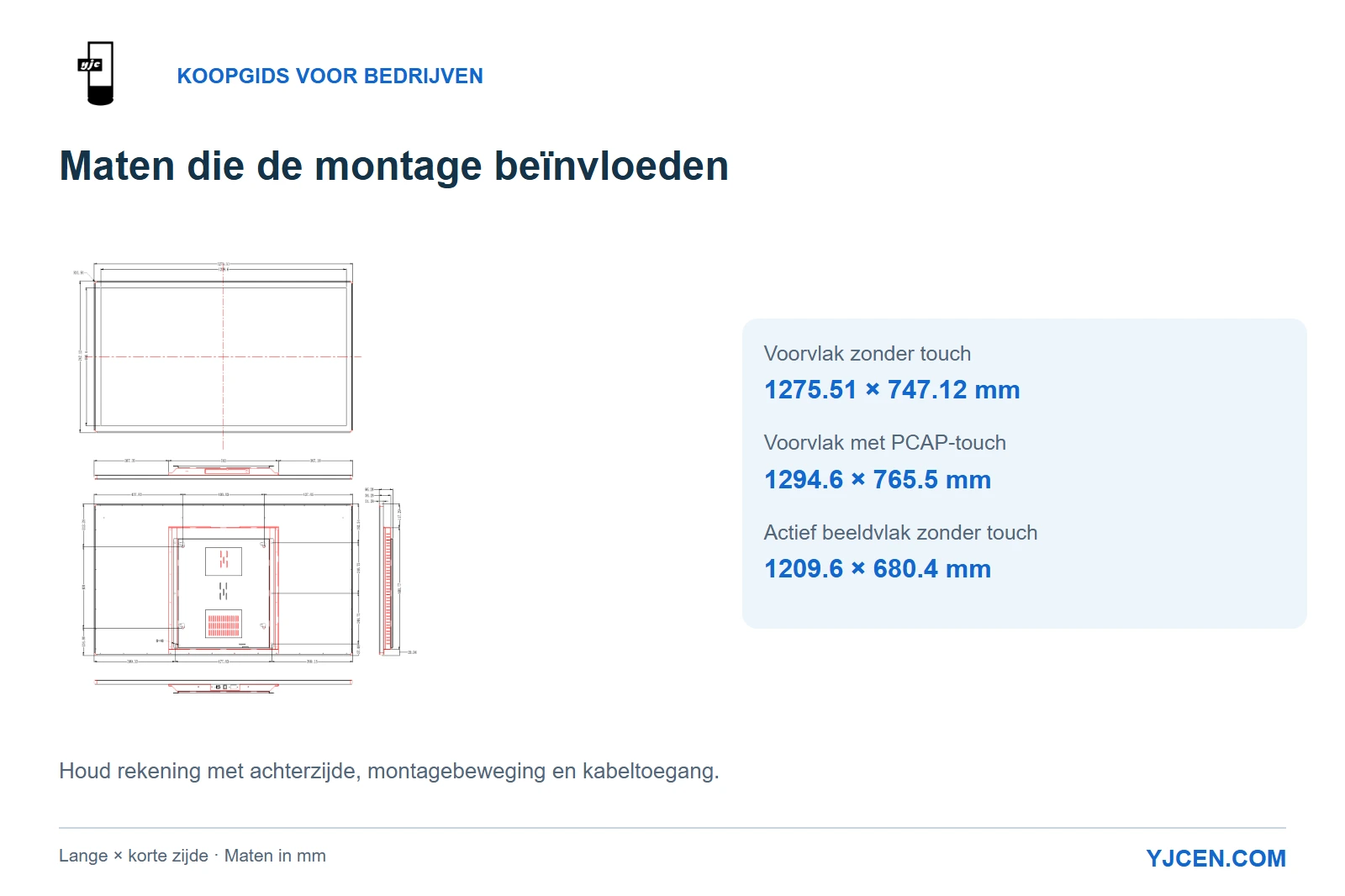

Originele tekening van een 55-inch scherm zonder touch met behuizingsfront, actief beeldoppervlak en vergelijking met de PCAP-touchbehuizing.
Het front zonder touch meet 1275,51 × 747,12 mm, met een actief beeldoppervlak van 1209,6 × 680,4 mm. Het PCAP-touchfront meet 1294,6 × 765,5 mm; ook de achterconstructie en montageruimte moeten in de installatie worden meegenomen.

Op basis van die maten is het touchfront 19,09 mm langer en 18,38 mm breder. Een ombouw die precies voor het model zonder touch is gemaakt, moet voor de PCAP-versie worden aangepast. De toepassing en bediening moeten ook passen bij de gebruikers en montagepositie.

Het volledige achterprofiel is even belangrijk als de vooromtrek. De tekening zonder touch toont een dun voorgedeelte, een dieper achterdeel en montageonderdelen. Voor een nis zouden wij dat hele profiel, aangesloten stekkers en kabelbochten meenemen voordat we de diepte bepalen.

Bij de binnenmontage wordt eerst een wandplaat bevestigd, waarna het scherm daarin wordt gehangen. Laat ruimte voor die beweging en voor later loskoppelen en verwijderen. Een frontopening waar het scherm in past, kan die handelingen toch verhinderen.

7. Hoe vergelijkt u offertes op gelijke basis?

Wij adviseren complete configuraties te vergelijken zodra de offertes aan dezelfde eisen voor omgeving, content en installatie voldoen. Een andere computer of touchoptie kan zowel prijs als geschiktheid veranderen. Splits de volgende onderdelen uit zodat het projectteam ziet wat iedere offerte bevat:

  • Schermhardware: maat, oorspronkelijke resolutie, helderheid, behuizing, oriëntatie en touchkeuze.
  • Weergave: Android- of Windows-configuratie, of de vereiste ingang voor een externe player.
  • Installatie: meegeleverde beugel en kabels, montagewerk en toegangsmogelijkheden.
  • Software: inbegrepen CMS of gekozen toepassing, aparte licenties en integratiewerk.
  • Levering en ondersteuning: aantal, bestemming, planning, garantie en omvang van de service.

Het 43-inch binnenscherm zonder touch is opgegeven voor maximaal 60 W en het 55-inch model voor maximaal 75 W. Die waarden helpen de aangesloten elektrische belasting te plannen; het zijn geen gemeten gemiddelde verbruiken voor een raming van stroomkosten. Neem ook de belasting van een losse player of andere gevoede apparatuur mee in het installatieplan.

Voor een grotere bestelling adviseren wij een representatieve configuratie in het geplande gebruik te beoordelen. De content moet leesbaar zijn, de gekozen toepassing moet draaien en de opstelling moet volgens afspraak herstarten, met praktische montage en bereikbare aansluitingen. Een proefmodel kan verkeerde keuzes zichtbaar maken voordat de configuratie over meerdere locaties wordt herhaald.

Wat stuurt u mee voor een schermadvies?

Stuur een foto van de locatie, gewenste schermmaat en oriëntatie, voorbeeldcontent, bedrijfstijden en eisen aan toepassing of player, met aantal en bestemming. Geef aan of het scherm binnen staat, door glas naar buiten is gericht of buiten aan het weer wordt blootgesteld. Daarmee kunnen wij een configuratie adviseren en de specificaties en maattekening aanleveren.

Proefbestellingen beginnen bij één exemplaar. Bij een herhaalde uitrol kunt u zo het voorgestelde scherm, de software en de installatie vóór de grotere bestelling beoordelen.
