LCD interno, de vitrine ou externo: brilho e exposição

Por YJCEN Engineering Team

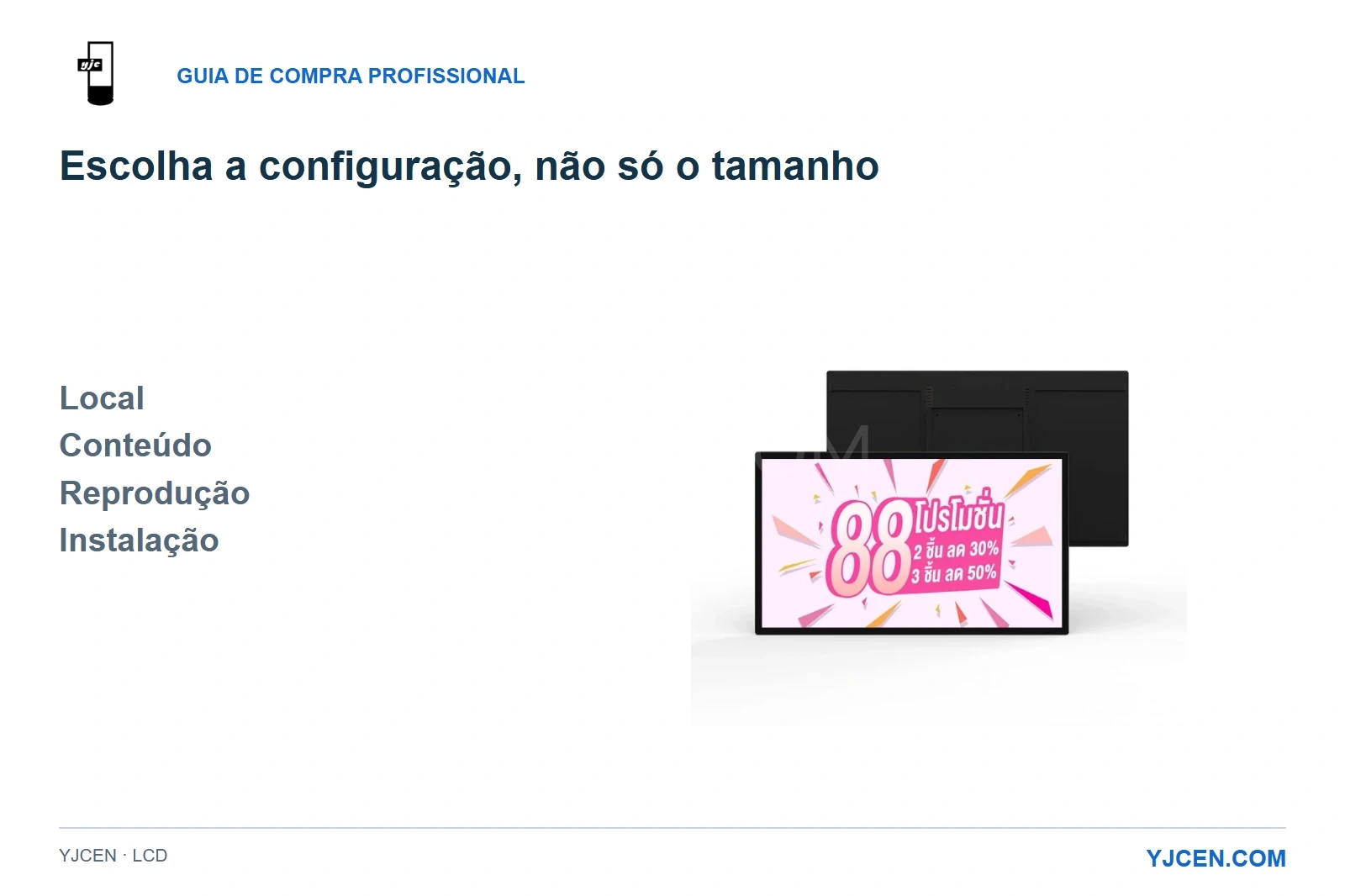

Vistas frontal e traseira de um display LCD interno com quatro prioridades de compra: local, conteúdo, reprodução e instalação.

Escolhemos um LCD de sinalização digital relacionando local de visualização, conteúdo e horário de uso a uma configuração completa do display. Nossa linha de displays de sinalização digital para ambientes internos é um ponto de partida para cardápios, avisos e publicidade em ambientes internos; uma posição voltada para a vitrine ou exposta ao ar livre muda o hardware necessário. Defina essas condições primeiro e escolha em conjunto o tamanho da tela, o sistema de reprodução e o espaço de instalação, para que a proposta descreva um display adequado ao projeto real.

1. A tela ficará em ambiente interno, atrás de vidro ou exposta ao ar livre?

Para um mural interno longe de sol intenso, começaríamos pela linha para ambientes internos. Uma tela de vitrine voltada para a luz do dia precisa de uma configuração para vitrines, mesmo estando dentro do prédio. Uma tela externa precisa de proteção adequada à exposição, inclusive sob uma cobertura onde a chuva levada pelo vento ainda pode alcançá-la.

Especificação publicada Display interno sem toque de 55 polegadas Display de vitrine de 55 polegadas com cabos ocultos Display externo IP66 de 55 polegadas
Modelo YJC-550 YJC-550-W YJC-550-OD09-A
Resolução nativa 3840 × 2160 3840 × 2160 3840 × 2160
Brilho especificado 400 nits 3000 nits 3000 nits
Local previsto Espaço comercial interno Dentro de uma vitrine, voltado para fora Instalação externa exposta
Proteção do gabinete informada IP5X IP5X IP66
Consequência para a escolha Ponto de partida para um mural ou cardápio interno longe de sol intenso Use uma configuração de vitrine para conteúdo atrás do vidro e voltado para a luz do dia Use um gabinete externo onde for necessária proteção contra intempéries

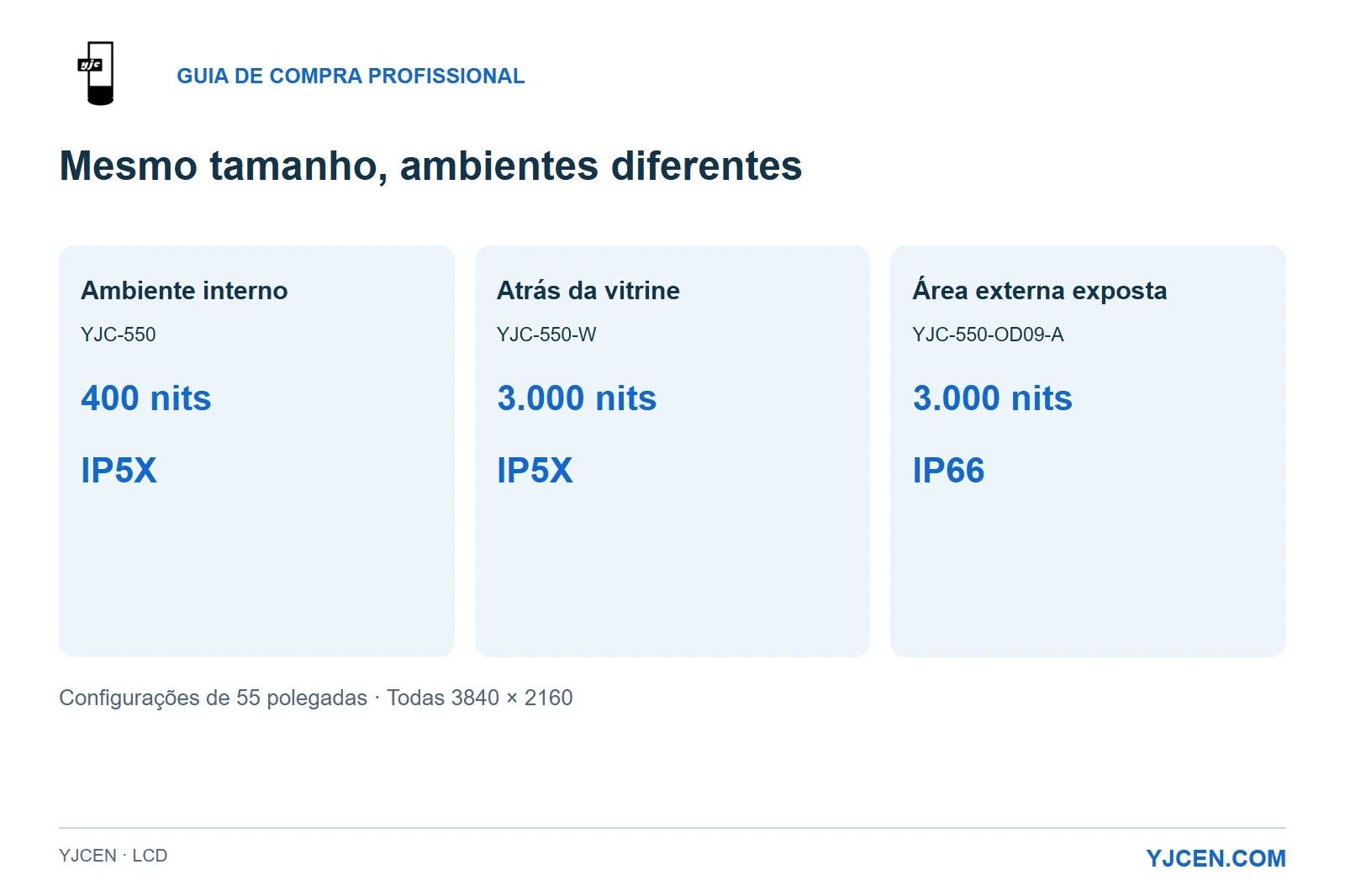

Comparação de três configurações LCD UHD de 55 polegadas: interna de 400 nits IP5X, vitrine de 3000 nits IP5X e externa de 3000 nits IP66.
Os três exemplos são displays UHD de 55 polegadas. A configuração interna informa 400 nits e IP5X; a de vitrine, 3000 nits e IP5X; a externa, 3000 nits e IP66.

Os valores se aplicam a essas configurações identificadas de 55 polegadas e não definem limites de brilho para todos os locais. O modelo de vitrine combina 3000 nits com IP5X; o X não estabelece um grau de proteção contra água. Para exposição ao tempo, escolheríamos o gabinete externo mesmo quando os modelos de vitrine e externo têm o mesmo brilho e resolução.

O projeto de uma usina de concreto na Irlanda usou um YJC-550-OD09-A de 55 polegadas com proteção IP66 em um local externo exposto a poeira e umidade. Esse gabinete atende a requisitos diferentes dos de uma tela em um saguão interno que exiba informações semelhantes.

Para uma rede com telas em saguões, publicidade em vitrines e informações ao cliente em áreas externas, manteríamos o fluxo de conteúdo consistente onde fosse viável e escolheríamos o hardware para cada ambiente. Um processo de publicação compartilhado não exige gabinetes idênticos em todos os locais.

2. Quanto brilho é necessário para o conteúdo ficar legível?

Para avaliar a legibilidade, recomendamos observar o menor texto essencial a partir da posição de visualização prevista. O cliente precisa ler o preço, o destino ou o título sob a iluminação do local. Use o layout proposto no teste para avaliar o brilho e o tamanho do texto em conjunto.

O brilho descreve a luz produzida pela tela, enquanto os reflexos acrescentam luz que compete com a imagem. O trabalho do NIST sobre legibilidade à luz do dia e contraste com luz ambiente considera os reflexos ao avaliar displays sob luz diurna e solar. Para uma instalação voltada à vitrine, consideraríamos, portanto, a direção da tela e a luz refletida junto com a configuração de maior brilho.

Se uma fonte de luz encobrir uma parte importante da imagem, mude a posição ou o ângulo quando o local permitir. Se o layout estiver carregado demais, aumente o texto essencial ou reduza a informação por tela. O brilho, sozinho, não compensa nenhum desses problemas.

3. Priorizar o tamanho da tela ou a resolução 4K?

O tamanho físico precisa se adequar à distância de visualização e às informações que devem ser lidas. Recomendamos escolher a resolução depois que a área for suficiente para a tarefa: um título grande tem necessidades diferentes de um diretório cheio de texto pequeno. Mais pixels, sozinhos, não aumentam esse texto.

Nosso display YJC-430 sem toque de 43 polegadas é Full HD, com 1920 × 1080; o YJC-550 de 55 polegadas é UHD, com 3840 × 2160. Ambos oferecem 400 nits e uso na vertical ou horizontal. Passar para o modelo maior altera a área de exibição e a quantidade de pixels, mantendo a mesma classe de brilho.

Conteúdo e tarefa de visualização Escolha prática de compra
Uma promoção curta com título grande Escolha o tamanho físico que torne a mensagem clara à distância prevista; evite pagar por resolução para compensar o posicionamento
Um diretório, cardápio ou painel de indicadores com detalhes finos Considere UHD e avalie o menor texto essencial com o layout final
Um cartaz vertical Especifique a instalação vertical e crie o conteúdo na orientação prevista
Um cardápio horizontal Reserve espaço legível para preços e nomes dos produtos antes de adicionar mais itens

O modelo sem toque de 55 polegadas tem uma área ativa de imagem de 1209,6 × 680,4 mm na horizontal. Use essa área para planejar o conteúdo e as dimensões maiores do gabinete para planejar móveis ou uma abertura na parede. A diagonal da tela, sozinha, não é precisa o bastante para nenhuma dessas finalidades.

A sinalização LCD normalmente usa retroiluminação LED, que difere de um display LED de visão direta. Nossa explicação de como funciona a sinalização digital LCD separa as funções do painel, da retroiluminação e do player ao comparar essas descrições em uma proposta.

4. O que uma especificação de uso 24/7 informa?

Para uma recepção que funcione continuamente, escolheríamos um display especificado para uso 24/7. Uma loja com horário menor pode usar hardware comercial adequado com uma programação que acompanhe o expediente. O horário de reprodução deve ser configurado separadamente da capacidade de funcionamento declarada do hardware.

As especificações internas YJC-430 e YJC-550 incluem operação 24/7 e vida útil da retroiluminação de 50000 horas. O primeiro dado descreve o regime de uso previsto; o segundo é uma especificação do componente de retroiluminação, não uma garantia de vida sem falhas da instalação inteira. Ao comparar propostas, separe horas de funcionamento, termos de garantia e programação diária.

5. A reprodução deve usar Android, Windows ou um player externo?

O aplicativo do operador determina nossa recomendação de sistema. Um aplicativo Android de sinalização, um aplicativo Windows para computador e um painel no navegador podem precisar de hardware diferente mesmo mostrando informações semelhantes. A resolução UHD do painel não determina a fluidez com que o aplicativo exibirá o conteúdo.

Nossa linha para ambientes internos oferece configurações Android ou Windows. As opções de processador Android incluem RK3568 e RK3576, com memória e armazenamento configuráveis para o aplicativo. Podemos pré-instalar e testar o software do cliente no hardware escolhido, permitindo avaliar a plataforma proposta junto com uma playlist representativa.

As configurações Android incluem um CMS gratuito na nuvem, sem limite de contas. Se você pretende manter outro CMS ou aplicativo, a compatibilidade e os termos de licença continuam fazendo parte da escolha do software. A instalação do software do cliente não inclui uma licença de terceiros.

Forma de reprodução Quando é adequada O que incluir na especificação de compra
Android integrado Seu aplicativo de sinalização aceita a plataforma Android proposta Nome e versão do aplicativo, processador, memória, armazenamento e requisitos de rede
Windows integrado Seu aplicativo ou ambiente de TI exige Windows Versão Windows necessária, requisitos do aplicativo e configuração de computador acordada
Player de mídia externo Sua organização já padroniza o uso de players separados Saída de vídeo do player, entrada compatível do display, alimentação e trajeto dos cabos

Para um player HDMI externo, especifique uma configuração de display com capacidade HDMI. A lista de interfaces Android para ambientes internos tem duas portas USB e uma porta Ethernet RJ45; Ethernet fornece conexão de rede e não substitui a entrada de vídeo do player. Definiríamos essa entrada antes de comprar o display ou passar os cabos.

A amostra deve executar o aplicativo real, incluindo os maiores arquivos de mídia e a página mais exigente. Isso permite avaliar o processador, a memória e o armazenamento propostos em relação à carga que precisam suportar.

6. A configuração escolhida caberá na instalação?

Para publicidade e informação sem interação, recomendamos uma tela sem toque; o toque é útil quando o visitante tem uma tarefa a cumprir em um aplicativo. Defina essa escolha antes de preparar uma moldura justa. As versões de 55 polegadas com e sem toque têm frentes de gabinete diferentes, apesar do mesmo tamanho nominal de tela.

Configuração interna de 55 polegadas Dimensões publicadas da frente do gabinete, lado longo × lado curto
Sem toque 1275,51 × 747,12 mm
Toque PCAP 1294,6 × 765,5 mm

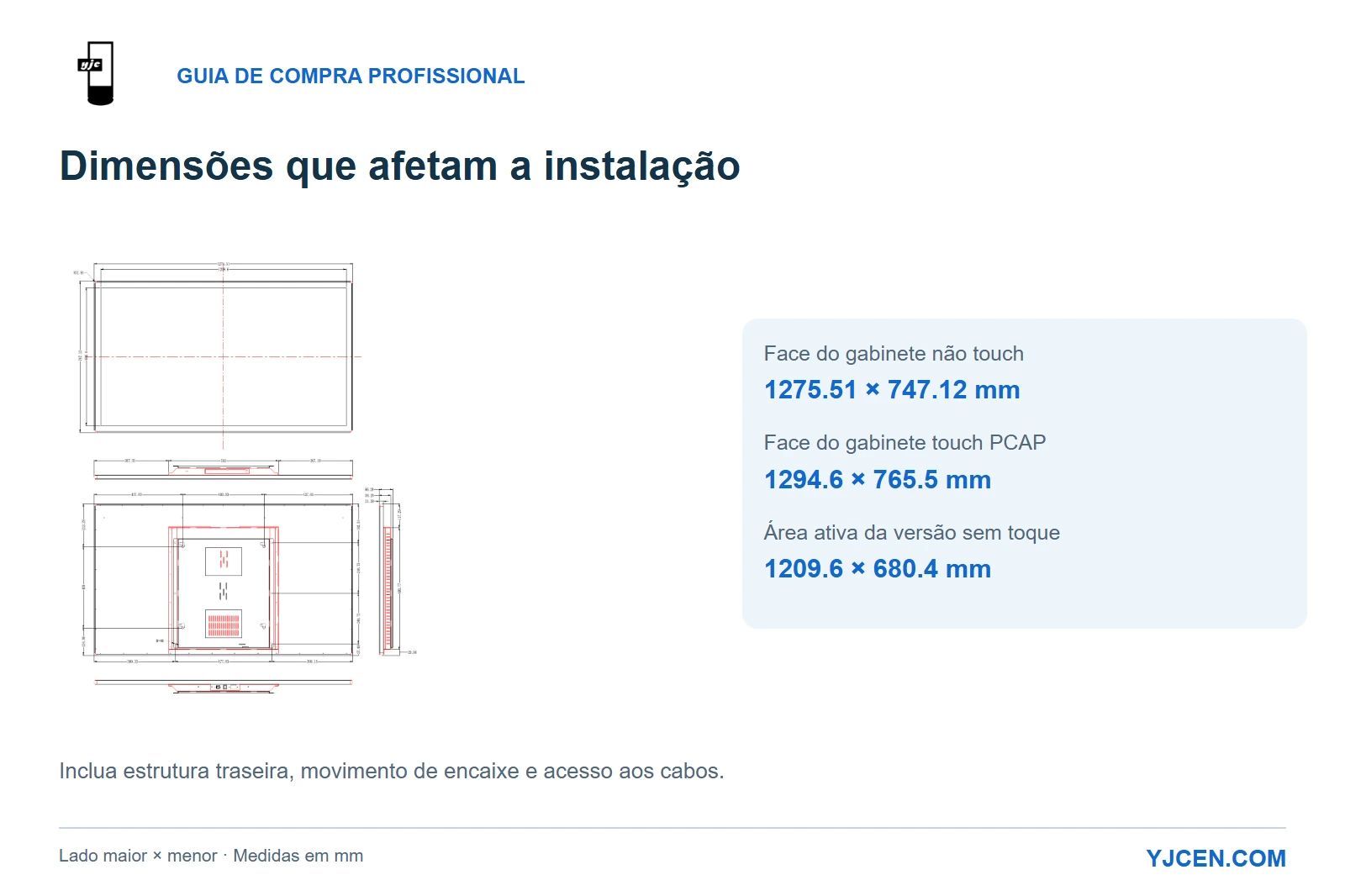

Desenho original do display sem toque de 55 polegadas com frente do gabinete, área ativa de imagem e comparação com as dimensões do gabinete com toque PCAP.
A frente do gabinete sem toque mede 1275,51 × 747,12 mm, com área ativa de imagem de 1209,6 × 680,4 mm. A frente do gabinete com toque PCAP mede 1294,6 × 765,5 mm; a instalação também precisa incluir a estrutura traseira e o espaço de montagem.

Com base nessas dimensões, a frente com toque é 19,09 mm mais comprida e 18,38 mm mais larga. Uma moldura dimensionada exatamente para a unidade sem toque precisaria mudar para a versão PCAP. O aplicativo e seus controles também precisam se adequar aos usuários previstos e à posição de montagem.

O perfil traseiro completo importa tanto quanto o contorno frontal. O desenho da versão sem toque inclui uma seção frontal fina, um conjunto traseiro mais profundo e os componentes de montagem. Para um nicho, consideraríamos esse perfil completo, os conectores encaixados e as curvas dos cabos antes de definir a profundidade.

A montagem interna fixa primeiro uma placa na parede e depois encaixa o display nela. Deixe espaço para esse movimento e para desconectar e retirar a unidade posteriormente. Uma abertura frontal que comporte a tela ainda pode impedir essas operações.

7. Como comparar propostas em condições equivalentes?

Recomendamos comparar configurações completas depois que as ofertas atenderem aos mesmos requisitos de ambiente, conteúdo e instalação. Um computador ou uma opção de toque diferente pode alterar tanto o preço quanto a adequação do equipamento. Separe os itens abaixo para que a equipe do projeto veja o que cada proposta inclui:

  • Hardware do display: tamanho, resolução nativa, brilho, gabinete, orientação e opção de toque.
  • Reprodução: configuração Android ou Windows, ou entrada necessária para um player externo.
  • Instalação: suporte e cabos fornecidos, trabalho de montagem e condições de acesso.
  • Software: CMS incluído ou aplicativo escolhido, eventuais licenças separadas e trabalho de integração.
  • Entrega e suporte: quantidade, destino, prazos, garantia e escopo do serviço.

O modelo interno sem toque de 43 polegadas é especificado para no máximo 60 W e o de 55 polegadas, para no máximo 75 W. Esses valores ajudam a planejar a carga dos equipamentos conectados; não fornecem um consumo médio medido para prever o custo de energia. Inclua a carga de qualquer player separado ou outro equipamento alimentado no plano de instalação.

Antes de um pedido maior, recomendamos avaliar uma configuração representativa no uso previsto. Ela deve tornar o conteúdo legível, executar o aplicativo escolhido e reiniciar conforme necessário, permitindo uma montagem prática e acesso às conexões. Uma amostra pode revelar uma inadequação em qualquer uma dessas escolhas antes que a configuração seja repetida em vários locais.

O que enviar para receber uma recomendação de display?

Envie uma foto do local, o tamanho e a orientação preferidos, conteúdo de exemplo, horário de uso e requisitos do aplicativo ou player, com quantidade e destino. Informe se a tela ficará dentro do prédio, voltada para fora através do vidro ou exposta ao ar livre. Com esses detalhes, podemos recomendar uma configuração e fornecer suas especificações e o desenho dimensional.

Os pedidos de amostra começam em uma unidade. Para uma implantação repetida, isso permite avaliar o display, o software e a montagem propostos antes do pedido maior.
