Wanddisplays: inbouwdiepte en onderhoudstoegang

Door YJCEN Engineering Team

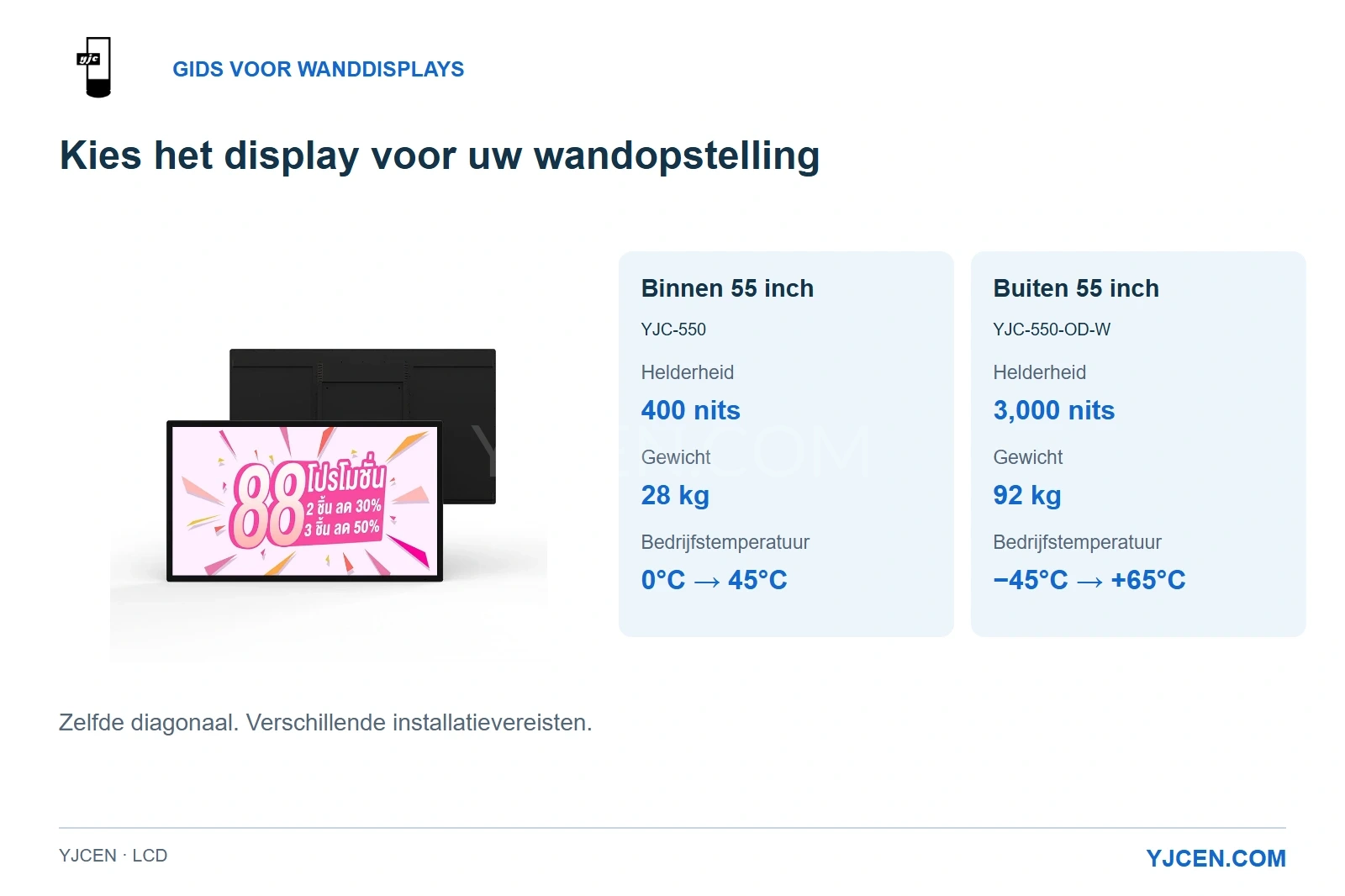

Voor- en achteraanzicht van een binnendisplay met vergelijking van helderheid, gewicht en bedrijfstemperatuur van 55-inch binnen- en buitenmodellen.

Voor digital signage aan de wand kiezen we het display op basis van blootstelling en de taak van gebruikers, en plannen we daaromheen de complete installatie. Onze digital-signagedisplays voor binnen zijn geschikt voor reclame- en informatiewanden binnen; een etalage aan de straat of een blootgestelde gevel vraagt om een andere configuratie. Bepaal touch, weergave en montagetoegang vóór de ombouw wordt gemaakt, omdat die keuzes invloed hebben op behuizing, aansluitingen en ruimte voor demontage.

1. Welk display hoort op deze locatie?

Voor een lobby- of kantoorwand zonder sterk zonlicht zouden we beginnen met een binnendisplay. Achter etalageglas vragen daglicht en reflecties om een etalageconfiguratie; aan een blootgestelde buitenmuur tellen ook weersbescherming en bedrijfstemperatuur mee.

Locatie Aanbevolen uitgangspunt Belangrijkste reden
Binnenwand in lobby, winkel of kantoor Professionele LCD-signage voor binnen Ontworpen voor verlichting en gebruiksomstandigheden binnenshuis
Binnen in een etalage, naar de straat gericht Etalagedisplay met hoge helderheid Daglicht en reflecties blijven ook achter glas van belang
Buitenmuur blootgesteld aan het weer Buitendisplay voor wandmontage Combineert buitenhelderheid met bescherming tegen stof en water en een passend temperatuurbereik

Onze 55-inch YJC-550 voor binnen biedt 400 nits en werkt bij 0°C tot 45°C. De 55-inch YJC-550-OD-W voor buiten combineert 3000 nits, IP65 en een werkbereik van −45°C tot +65°C, met temperatuur- en ventilatorregeling. Voor een blootgestelde gevel zouden we de buitenconfiguratie kiezen, ook onder een luifel wanneer vocht, daglicht of temperatuur nog buiten het bedoelde gebruik van het binnenmodel vallen.

Bij het appartementenproject in het Verenigd Koninkrijk tonen 50 verticaal gemonteerde 49-inch displays naast liften berichten over activiteiten en evenementen. Voor zulke berichten geeft portretmontage een verticaal inhoudsvlak zonder vloeroppervlak in te nemen.

De schermrichting beïnvloedt zowel leesbaarheid als zichtbaarheid. Het NIST-onderzoek naar leesbaarheid in zonlicht legt uit hoe omgevingslicht en reflecties het beeld beïnvloeden. Helderheid, kijkhoek en reflecterende oppervlakken in de buurt horen daarom bij dezelfde locatiekeuze.

Ligt de geschikte kijkpositie niet bij een bruikbare wand, dan kan een vrijstaand model beter passen. Onze vergelijking van wand- en vrijstaande buitendisplays behandelt die indelingskeuze.

2. Gaan mensen het scherm lezen of aanraken?

We adviseren schermen zonder touchfunctie voor advertenties, menu's en berichten die mensen lezen zonder iets te kiezen. Touch is zinvol als een bezoeker een bestemming moet kiezen, informatie doorzoeken of iets invoeren in een applicatie. Beslis dit voordat omliggend maatwerk wordt gedimensioneerd.

Configuratie Voorzijde in landschap: breedte × hoogte Helderheid Native resolutie
YJC-550 zonder touch 1275,51 × 747,12 mm 400 nits 3840 × 2160
YJC-550 met PCAP-touch 1294,6 × 765,5 mm 400 nits 3840 × 2160

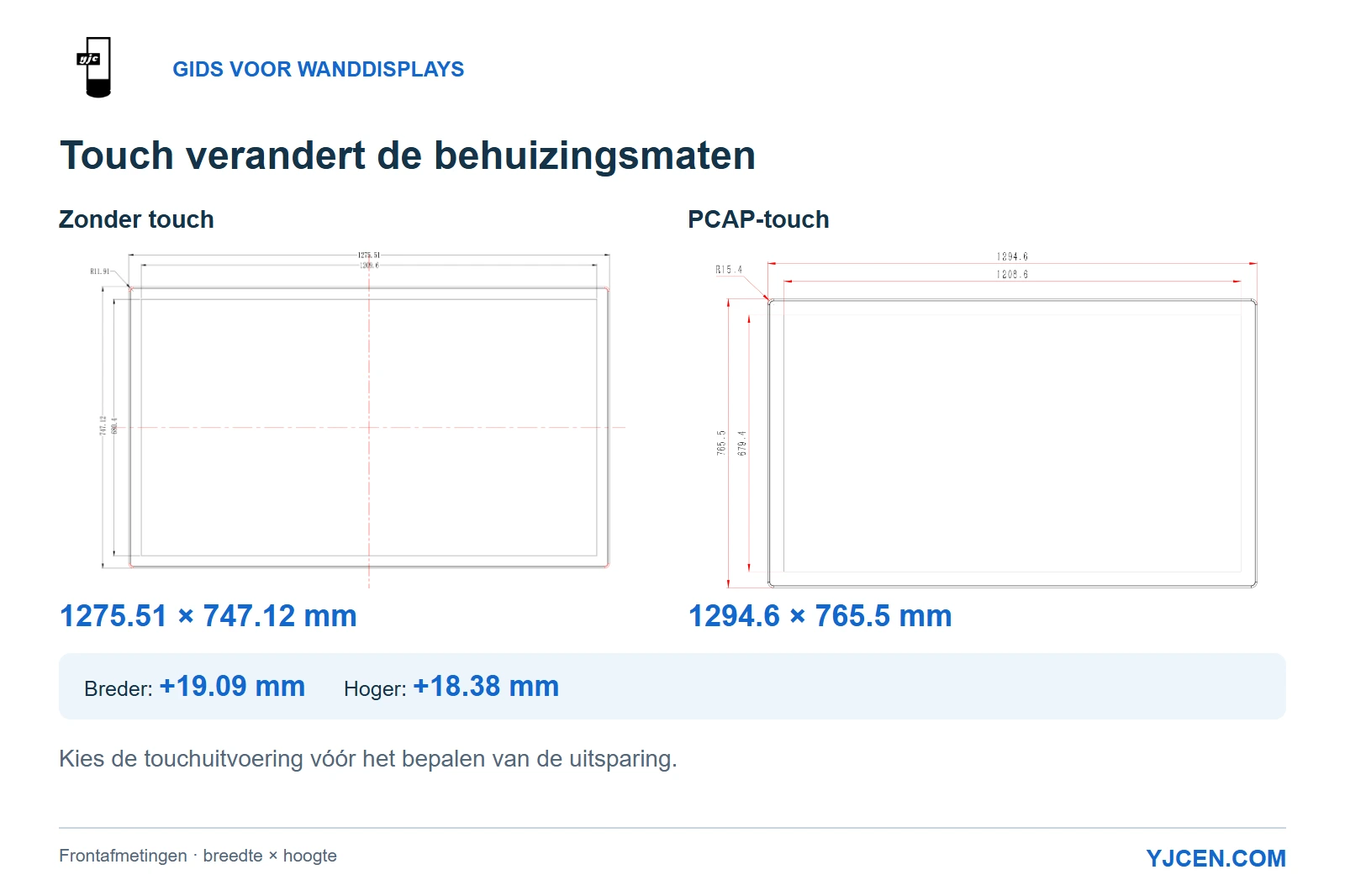

Originele vooraanzichten van 55-inch displays zonder touch en met PCAP-touch, met behuizingsmaten en berekende maatverschillen.
De behuizing zonder touch meet 1275,51 × 747,12 mm; de PCAP-touchbehuizing meet 1294,6 × 765,5 mm. De touchversie is 19,09 mm breder en 18,38 mm hoger.

Op basis van de twee 55-inch tekeningen is de PCAP-behuizing 19,09 mm breder en 18,38 mm hoger. Een opening die exact op het model zonder touch is gemaakt, is dus te klein voor de PCAP-versie. Gebruik voor een ingebouwd touchscreen vanaf het begin de tekening van het touchmodel, ook al zijn helderheid en native resolutie gelijk.

Plaats een touchscreen waar de beoogde gebruikers ernaartoe kunnen en de bediening kunnen bereiken. Een informatiescherm zonder touch kan hoger of verder weg hangen als de inhoud leesbaar blijft. Applicatie en besturingssysteem moeten de interactie volgen: het touchpaneel levert de invoer, de software de navigatie en acties.

3. Hoeveel ruimte heeft een dun display nodig?

Voor een nauw passende nis zouden we de uitsparing dimensioneren op basis van het volledige achterprofiel. Het 55-inch display zonder touch heeft een voorste gedeelte van 21,28 mm en een totaal zijprofiel van 66,28 mm inclusief achterconstructie; bij de PCAP-versie is dat respectievelijk 24,4 mm en 68,4 mm.

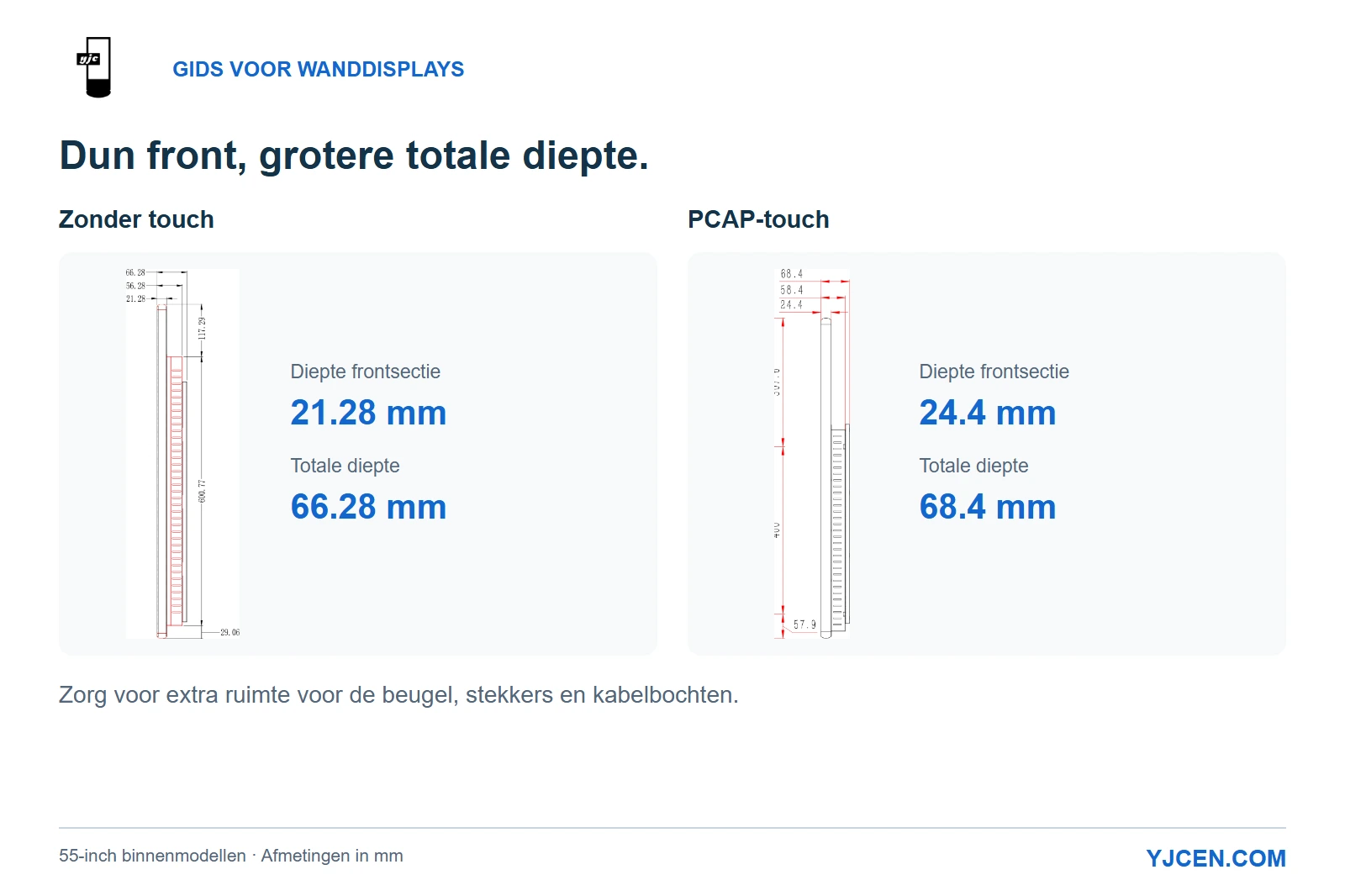

Originele zijaanzichten die de diepte van de voorkant en het totaalprofiel vergelijken voor 55-inch displays zonder touch en met PCAP-touch.
De tekening zonder touch toont een voorste gedeelte van 21,28 mm en een totaalprofiel van 66,28 mm; de PCAP-versie toont 24,4 mm en 68,4 mm. Montageonderdelen en aangesloten kabels vragen extra ruimte.

De uitsparing moet ook de gekozen bevestiging, aangesloten stekkers en kabelbochten opnemen. We zouden afneembare afwerking en bereikbare aansluitingen gebruiken waar een vaste ombouw het apparaat anders zou insluiten. De installateur moet het display ook na afwerking van de wand kunnen losmaken en verwijderen.

De 55-inch YJC-550-OD-W voor buiten in landschapsstand meet 1420 × 930 × 198 mm en weegt 92 kg, tegenover 28 kg voor het binnenmodel zonder touch. Voor het buitenapparaat moeten ondersteuning en handling vaststaan voordat de wandopening wordt voorbereid. De maten en het gewicht beïnvloeden de wandindeling, ook wanneer de schermmaat 55 inch blijft.

4. Wat lost de meegeleverde beugel op?

Bij de wandreeks voor binnen leveren we een standaardbeugel, bij de buitenreeks een versterkte beugel. Daarmee is de bijbehorende displaybevestiging beschikbaar. Het wandmateriaal en de belastingen op locatie bepalen hoe die beugel aan het gebouw wordt verankerd.

Er zijn twee verbindingen: van display naar beugel en van beugel naar gebouw. Het VESA-overzicht van de Flat Display Mounting Interface gaat over gestandaardiseerde montage-interfaces voor displays; de gebouwverbinding vraagt nog steeds om een ontwerp dat bij de draagconstructie past. Een standaard display-interface kan onderdeel zijn van een montageconstructie op maat voor de locatie.

Bij onze binnenmontage grijpt het display in een wandplaat. De montage-instructie voor buitenwanddisplays toont een ingehaakt apparaat dat met montageschroeven op de wandbeugel wordt vastgezet. Bij een decoratieve ombouw zouden we ruimte laten voor die beweging en voor toegang tot de borgschroeven, zodat de afgewerkte opening zowel montage als demontage toelaat.

Voor het buitenapparaat van 92 kg heeft de installateur de modeltekening en gegevens van de wandconstructie nodig voordat bevestiging en hijsen worden bepaald. De meegeleverde beugel alleen bepaalt niet het draagvermogen van het gebouw.

5. Waar komen de player, kabels en koellucht?

Ingebouwde weergave vermindert het aantal losse apparaten achter het scherm. Een externe player is nuttig wanneer het project al een afspeelplatform heeft gekozen, maar vraagt een eigen plek, voeding en signaalaansluiting. We zouden dit vastleggen vóór wandcontactdozen worden geplaatst of een nis wordt gesloten.

Uw afspeelplan Wat in de wandindeling moet passen
Ingebouwd Android- of Windows-systeem Voeding, gekozen netwerkverbinding en toegang voor de geplande updatemethode
Externe HDMI-player Een displayconfiguratie met HDMI, ruimte voor de player, de voeding en de signaalkabel
Lokale updates via USB Een USB-aansluiting die het locatieteam na installatie kan bereiken

De Android-configuratie voor binnen biedt twee USB-poorten en één Ethernet-RJ45-poort. Bij de YJC-550-OD-W voor buiten staat ook één HDMI-ingang vermeld; specificeer voor een binnenproject met externe HDMI-player een displayconfiguratie met HDMI. De netwerkverbinding en de video-ingang voor de player hebben verschillende functies.

Het 55-inch binnenmodel is gespecificeerd op maximaal 75 W en het buitenmodel in landschap op maximaal 290 W. Gebruik die waarden bij het plannen van de aangesloten apparatuurbelasting, inclusief losse player en voeding. Het zijn maximale waarden, geen metingen van gemiddeld elektriciteitsverbruik.

De tekening van het buitenmodel in landschap benoemt een luchtinlaat, een luchtuitlaat achter en een stroomkabelinvoer achter. Afwerking en omliggende constructies moeten die routes vrijlaten. Voor een nis adviseren we een wanddoorsnede met het volledige achterprofiel, montageruimte en kabelroute, zodat de behuizing past zonder luchtstroming of aansluitingen te blokkeren.

6. Welke maat en resolutie passen bij de inhoud?

We zouden de fysieke maat kiezen op basis van de kleinste informatie die mensen vanaf hun beoogde positie moeten lezen. Zijn prijzen of vermeldingen te klein, vergroot dan het beeldvlak of verminder de hoeveelheid informatie per scherm. Extra pixels behouden details, maar maken tekst fysiek niet groter.

Onze binnenreeks zonder touch omvat een 43-inch Full-HD-model en een 55-inch 4K-UHD-model. Het 55-inch voorbeeld voor buitenwandmontage is Full HD, dus kies resolutie samen met omgeving en inhoud. Maak vóór die keuze een menu of overzicht op ware grootte in de gewenste portret- of landschapsindeling.

Ook gebruiksuren en afspeeleisen bepalen de configuratie. Onze koopgids voor professionele LCD-signage legt uit hoe die keuzes samenhangen met maat en resolutie.

Klaar om een configuratie voor uw wand te kiezen?

Stuur een foto of schets van de locatie en een inhoudsvoorbeeld, met de gewenste maat, het aantal en het bestemmingsland. Vermeld de keuzes die de wandindeling beïnvloeden:

  • Binnen, naar buiten gericht achter glas of blootgesteld buitengebruik, inclusief zonlicht en gebruiksuren.
  • Portret of landschap, met of zonder touchfunctie.
  • Opbouw of ingebouwde ombouw, met wandmateriaal en beschikbare ruimte.
  • Ingebouwde Android- of Windows-weergave, of een externe player met de vereiste aansluitingen.

We kunnen een configuratie adviseren en de bijbehorende producttekeningen en installatiegegevens leveren. Uw team kan het display, de aansluitingen en demontageruimte dan vóór productie op het wandontwerp afstemmen.
