Bei der PWM-Dimmung wird die mittlere Lichtleistung der Display-Hintergrundbeleuchtung über die Einschaltdauer der LEDs pro Schaltzyklus geregelt. Bei gewerblicher LCD-Digital-Signage ist das besonders unterhalb der maximalen Helligkeit relevant. Ein Display, das im hellen Vorführraum geeignet erscheint, sollte auch mit der tatsächlich vorgesehenen Abendeinstellung geprüft werden.
Für Einkäufer reicht die Frage, ob ein Bildschirm PWM verwendet, allein nicht aus. Entscheidend sind das Verhalten über den Helligkeitsbereich, die Eignung für den Einsatzort und die Nachweise des Lieferanten. Dieser Leitfaden behandelt LCD-Hintergrundbeleuchtungen, keine direkt emittierenden LED-Wände oder OLED-Panels von Smartphones.
Was die PWM-Dimmung verändert
PWM steht für Pulsweitenmodulation. In einer vereinfachten Hintergrundbeleuchtung schaltet der LED-Strom zwischen Ein und Aus. Das Tastverhältnis bezeichnet den eingeschalteten Anteil eines Zyklus. Ein kleineres Tastverhältnis reduziert üblicherweise die mittlere Lichtleistung. Die Frequenz beschreibt, wie oft sich dieser Zyklus wiederholt.
Frequenz und Tastverhältnis sind unterschiedliche Größen. Zwei Hintergrundbeleuchtungen können bei verschiedener Pulsfolge dieselbe mittlere Helligkeit erreichen. Das Verhalten hängt außerdem von der Treiberschaltung und ihrem Ansprechverhalten bei geringer Leistung ab. Eine einzelne beworbene Frequenz beschreibt deshalb nicht sämtliche Betriebsbedingungen.
Die analoge Dimmung verändert dagegen die Höhe des LED-Stroms. Manche Konstruktionen kombinieren analoge Regelung und PWM. Texas Instruments erläutert diese Ansätze im Fachbeitrag zur LED-Dimmung. Diese Schaltungserklärung liefert Grundlagen, bestimmt aber nicht das Dimmverfahren eines beliebigen gewerblichen Displays.
PWM-Frequenz und Bildwiederholrate sind verschieden
Die Bildwiederholrate beschreibt, wie oft das Display das Bild aktualisiert. PWM bezeichnet die zeitliche Steuerung der Hintergrundbeleuchtung. Beide Größen können in Hertz angegeben werden, beziehen sich aber auf unterschiedliche Vorgänge. Ein Videosignal mit 60 Hz legt daher nicht die Frequenz der Dimmimpulse fest.
Führen Sie diese Angaben auf der Beschaffungscheckliste getrennt auf. Fragen Sie nach den unterstützten Videosignal-Timings für den Playeranschluss und nach der Hintergrundbeleuchtungssteuerung für die Helligkeitsregelung. Unser Leitfaden zu Bildwiederholrate und Reaktionszeit erläutert die Unterschiede bei der Bewegungsdarstellung.
Wo Dimmung im Signage-Projekt wichtig ist

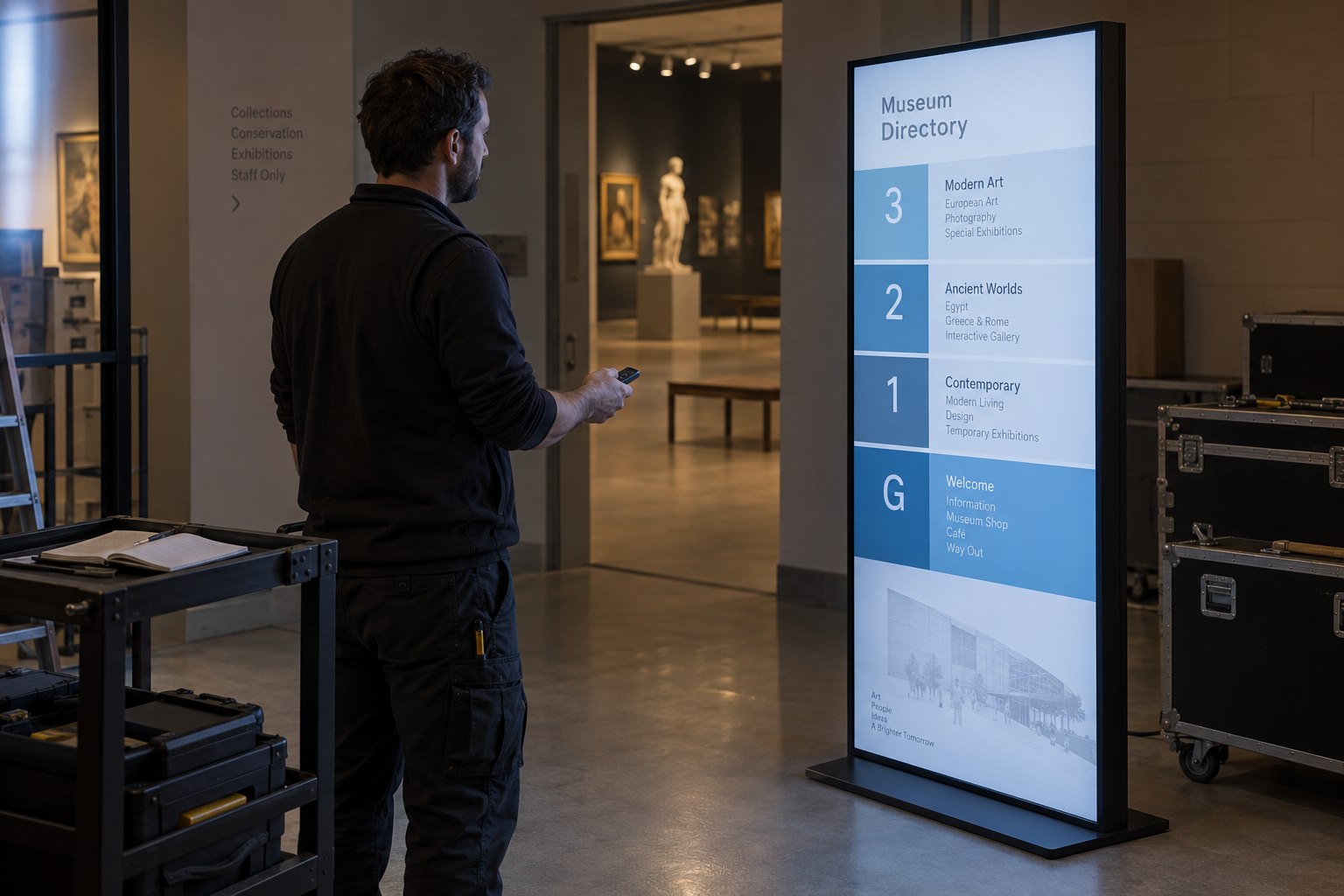

Displays im Betrieb nach Sonnenuntergang
Ein Schaufensterdisplay benötigt tagsüber möglicherweise hohe und nachts deutlich geringere Helligkeit. Prüfen Sie beide Bedingungen bei der Musterbewertung. Eine Vorführung bei voller Helligkeit belegt nicht die Leistung im gesamten Einstellbereich. Berücksichtigen Sie die niedrigste tatsächlich verwendete Einstellung, nicht nur den kleinsten Menüwert.
Bildschirme neben besetzten Schaltern
Ein Empfangsdisplay oder Bestellkiosk kann stundenlang im seitlichen Blickfeld eines Mitarbeiters liegen. Lassen Sie das Team die vorgesehene Helligkeit am geplanten Standort beurteilen. Dokumentieren Sie konkrete Beobachtungen und Einstellungen. Leiten Sie daraus keine medizinischen Aussagen ab und setzen Sie die Wahrnehmung einer Person nicht mit der aller Betrachter gleich.
Displays in Videoaufnahmen
Wenn Signage hinter einem Vortragenden oder in Ladenaufnahmen erscheint, sollte die tatsächlich verwendete Kamera Teil des Tests sein. Streifen oder Helligkeitsschwankungen im Video müssen untersucht werden. Eine Smartphone-Aufnahme allein identifiziert jedoch weder die Ursache noch misst sie Flimmern. Nutzen Sie sie als Hinweis auf eine Wechselwirkung, die unter kontrollierten Bedingungen reproduziert werden soll.
Ein praktischer Ablauf für die Musterprüfung
Beginnen Sie mit der geplanten Serienkonfiguration: Panel, Controller, Firmware, Player und Netzteil. Lassen Sie Abweichungen vom Lieferanten benennen. Ein Muster mit anderer Elektronik beantwortet die Frage zur endgültigen Bestellung möglicherweise nicht, auch wenn Gehäuse und Bildschirmgröße gleich aussehen.
- Notieren Sie Modell, Firmware, Bildmodus, Raumbeleuchtung und Helligkeitseinstellung, bevor Sie Änderungen vornehmen.
- Verwenden Sie ein ruhiges Testbild und typische Kundeninhalte. Vermeiden Sie blinkende Animationen, die die Beobachtung verfälschen könnten.
- Vergleichen Sie die vorgesehenen Einstellungen für Tageslicht, normalen Innenbetrieb und den Abend. Ändern Sie jeweils nur eine Einstellung und notieren Sie das Ergebnis.
- Wiederholen Sie die relevanten Prüfungen mit aktivierter automatischer Helligkeitsregelung, falls diese zur angebotenen Konfiguration gehört.
- Dokumentieren Sie bei Kameraproblemen Kameramodell, Bildrate, Belichtungseinstellungen und Displayeinstellung gemeinsam.
- Vereinbaren Sie bei numerischen Anforderungen mit dem Lieferanten ein geeignetes Verfahren zur Messung der Lichtleistung und ein Berichtsformat.
Ein reproduzierbares Protokoll ist hilfreicher als ein Video mit der bloßen Beschriftung „flimmernder Bildschirm“. Halten Sie fest, wann der Effekt auftritt, ob er direkt oder nur auf der Kamera sichtbar ist und ob eine andere Helligkeit ihn verändert. Bewahren Sie die Originaldateien für vergleichbare Untersuchungen auf.
Fragen für eine Display-Anfrage

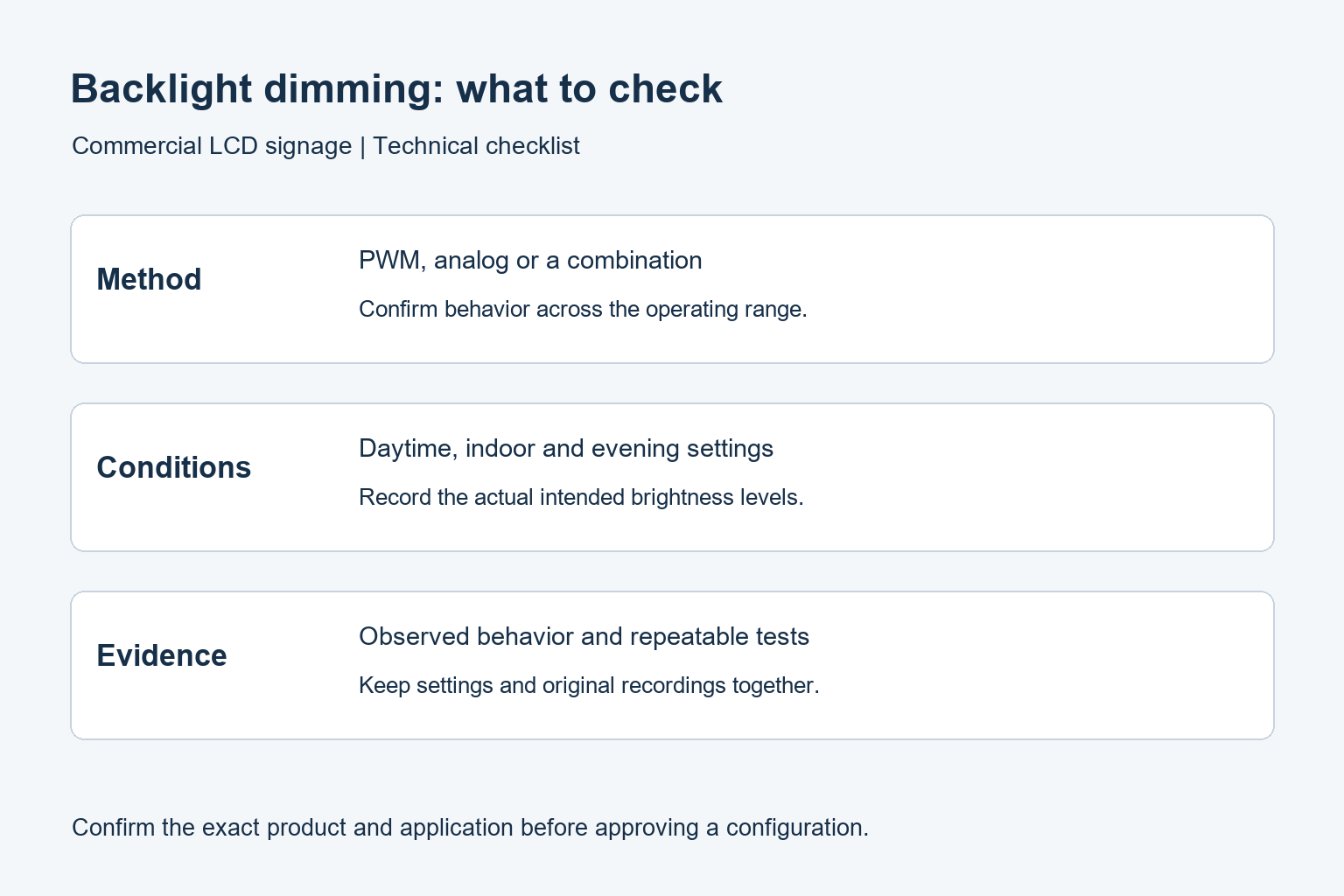

Fragen Sie, ob PWM, analoge Regelung oder eine Kombination eingesetzt wird und ob sich das Verfahren über den Einstellbereich ändert. Verlangen Sie die Bedingungen hinter Frequenz- oder Flimmerangaben. Klären Sie außerdem, ob diese Angaben für die konkret bestellte Bildschirmgröße und Konfiguration gelten.
Trennen Sie automatische Helligkeitsregelung und Dimmverfahren. Ein Lichtsensor kann bestimmen, wann sich die Lichtleistung ändern soll; der Treiber bestimmt, wie diese Leistung erzeugt wird. Fragen Sie nach der Sensorposition, einer manuellen Übersteuerung und der nach einem Neustart wiederhergestellten Einstellung.
Beschreiben Sie bei gewerblichen Schaufensterdisplaysdie Ausrichtung der Ladenfront und die abendlichen Betriebszeiten. Bei Digital Signage im Innenbereichnennen Sie Betrachtungsabstand und Umgebungsbeleuchtung. So lässt sich ein sinnvoller Mustertest festlegen, ohne einen universellen Helligkeitswert zu erfinden.
Abnahmekriterien formulieren
Verwenden Sie ein kurzes Prüfblatt für die geplante Anwendung. Es sollte Inhaltsdateien, Betriebsmodi, Helligkeitsstufen, Beobachtungspositionen und gegebenenfalls Aufnahmegeräte nennen. Legen Sie fest, wer die Ergebnisse beurteilt und welche Bedingungen ein weiteres Muster oder eine technische Untersuchung erfordern.
Bei einem geforderten Messwert müssen neben dem Grenzwert auch die Messbedingungen feststehen. Die Angabe „flimmerfrei“ allein lässt diese offen. Ersetzen Sie die vereinbarte Messung nicht durch eine unkalibrierte Smartphone-Aufnahme. Eine Bauteilspezifikation des LED-Treibers beschreibt außerdem nicht automatisch das fertige Display.
Bewahren Sie die freigegebene Konfiguration zusammen mit der Bestellung auf. Wird bei einer späteren Charge das Panel oder der Controller geändert, klären Sie die weitere Gültigkeit der ursprünglichen Nachweise. Das ist besonders hilfreich, wenn mehrere Filialen dieselben Nachteinstellungen und Arbeitsabläufe verwenden sollen.
Häufige Fragen
Ist ein Display mit PWM automatisch ungeeignet?
Nein. Entscheidend sind Umsetzung, Leistungsbereich und Einsatzbedingungen. Prüfen Sie das vollständige Display mit den am Standort benötigten Einstellungen. Die Beschaffung sollte auf vereinbarten Testergebnissen beruhen und nicht auf einer pauschalen Regel zum Namen des Dimmverfahrens.
Lässt sich das Problem mit maximaler Helligkeit umgehen?
Das ist keine allgemeine Lösung. Maximale Helligkeit kann für Innenräume oder Nachtbetrieb ungeeignet sein; auch dabei muss das Verhalten der Hintergrundbeleuchtung bestätigt werden. Wählen Sie zunächst eine für den Standort passende Helligkeit und prüfen Sie das Display bei diesem Wert.
Belegt ein Datenblatt die Kamerakompatibilität?
Es liefert hilfreiche Informationen, die endgültige Kombination aus Kamera und Display muss aber geprüft werden. Vereinbaren Sie die vorgesehenen Aufnahmeeinstellungen und kontrollieren Sie das tatsächliche Bildmaterial vor dem Rollout. Ein störungsfreies Ergebnis für jede Kamera und Belichtung darf nicht versprochen werden.
