PWM-dimning styr bakgrundsbelysningens genomsnittliga ljusnivå genom att ändra hur länge lysdioderna är på under varje omkopplingscykel. För professionella LCD-skärmar är detta särskilt relevant när skärmen används under full ljusstyrka. En skärm som verkar lämplig i en ljus utställningslokal bör också kontrolleras med sin faktiska kvällsinställning.
För inköpare räcker det inte att fråga om en skärm använder PWM. Fråga hur bakgrundsbelysningen fungerar över ljusstyrkeområdet, om beteendet passar installationen och vilket underlag som stöder leverantörens svar. Guiden gäller LCD-bakgrundsbelysning, inte direktvisande LED-väggar eller OLED-paneler i telefoner.
Vad PWM-dimning ändrar

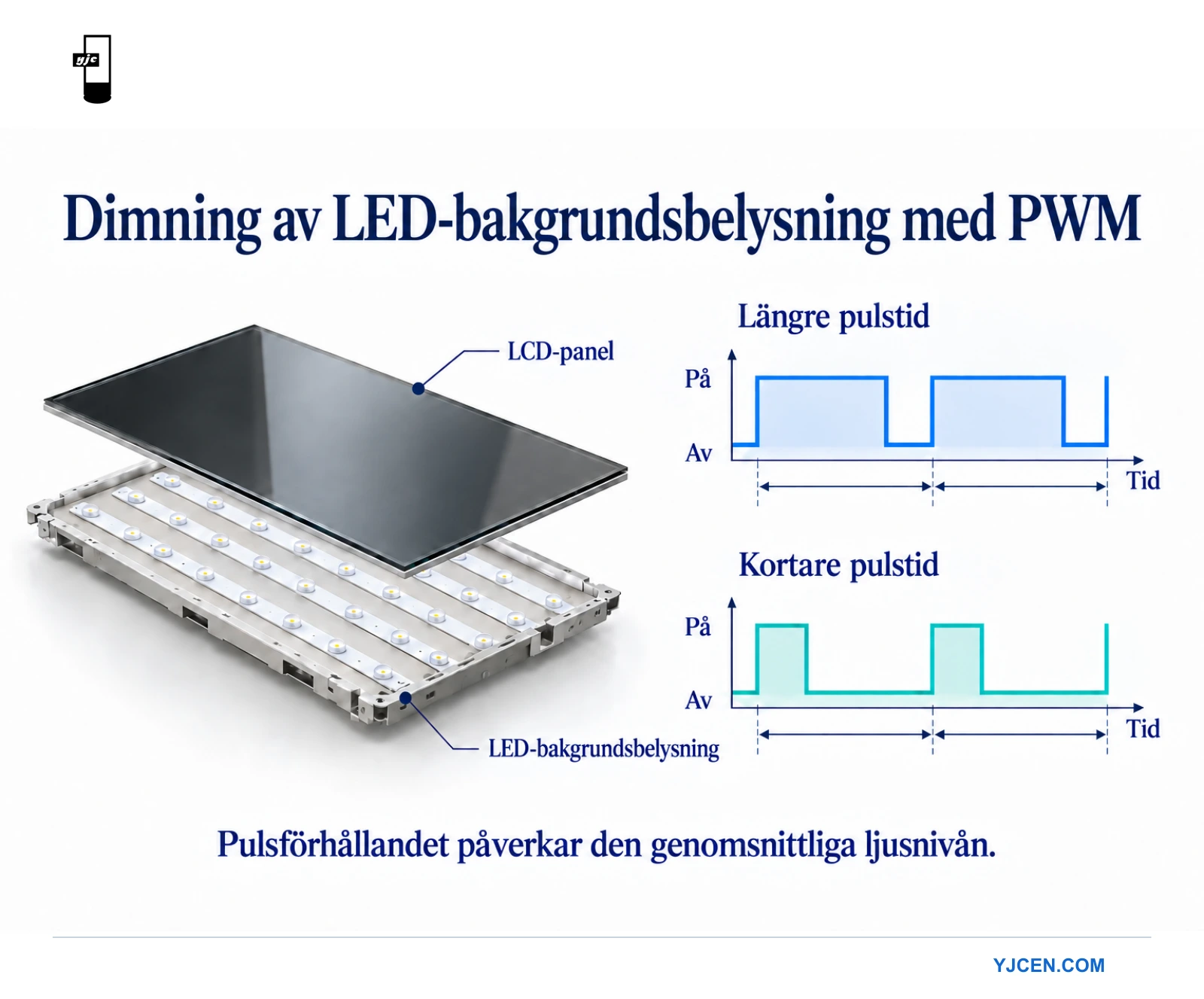

PWM står för pulsbreddsmodulering. I en förenklad bakgrundsbelysningskrets växlar LED-strömmen mellan till och från. Pulskvoten anger hur stor del av varje period som strömmen är på. Lägre pulskvot minskar vanligen den genomsnittliga ljusnivån. Frekvensen anger hur ofta cykeln upprepas.
Frekvens och pulskvot är olika parametrar. Två bakgrundsbelysningar kan ha samma genomsnittliga ljusstyrka men olika pulstider. Beteendet beror även på drivkretsen och dess funktion vid låg ljusnivå. En enda annonserad frekvens beskriver inte alla driftförhållanden.
Analog dimning ändrar i stället LED-strömmens nivå. Vissa konstruktioner kombinerar analog styrning och PWM. Texas Instruments förklarar metoderna i sin tekniska artikel om LED-dimning. Förklaringen av kretsen ger en användbar grund, men visar inte vilken dimningsmetod som används i en ospecificerad professionell skärm.
PWM-frekvens är inte skärmens uppdateringsfrekvens
Uppdateringsfrekvens anger hur ofta skärmen uppdaterar bilden. PWM beskriver tiderna som används för att styra bakgrundsbelysningens ljusnivå. Båda kan uttryckas i hertz men gäller olika processer. En videoingång på 60 Hz fastställer därför inte frekvensen för bakgrundsbelysningens dimningspulser.
Håll dessa uppgifter åtskilda i inköpschecklistan. Begär stödda videosignalformat för spelaranslutningen och information om bakgrundsbelysningens styrning för ljusstyrkeregleringen. Vår guide om uppdateringsfrekvens och responstid förklarar bildrörelsens del av jämförelsen.
Var dimning har betydelse i ett skyltningsprojekt
Skärmar som är igång efter solnedgången
En skyltfönsterskärm kan behöva hög ljusstyrka på dagen och en betydligt lägre nivå på kvällen. Granska båda förhållandena vid provutvärderingen. En demonstration med full ljusstyrka bevisar inte prestandan över hela reglerområdet. Ta med den lägsta nivå som personalen faktiskt ska använda, inte bara menyns minimivärde.
Skärmar nära en bemannad disk
En receptionsskärm eller beställningsterminal kan finnas i personalens perifera synfält i flera timmar. Be personalen på plats bedöma föreslagen ljusstyrka i avsedd position. Dokumentera konkreta observationer och inställningar. Gör inte en subjektiv kommentar till ett medicinskt påstående och anta inte att en person representerar alla betraktare.
Skärmar som syns i inspelad video
Om skärmen ska synas bakom en presentatör eller i butikens videomaterial bör den faktiska kameran ingå i provet. Band eller variationer i ljusstyrka i inspelningen behöver undersökas, men en mobilinspelning identifierar inte ensam orsaken eller mäter flimmer. Använd den som underlag för att återskapa samspelet under kontrollerade förhållanden.
En praktisk arbetsgång för provkontroll
Utgå från produktionskonfigurationen: föreslagen panel, styrenhet, fast programvara, spelare och nätaggregat. Be leverantören ange eventuella ersättningskomponenter. Ett provexemplar med annan elektronik besvarar kanske inte frågorna om slutbeställningen, även om hölje och skärmstorlek ser identiska ut.
- Dokumentera modell, fast programvara, bildläge, rumsbelysning och ljusstyrkeinställning innan något ändras.
- Använd en stilla testbild och representativt kundinnehåll. Undvik blinkande animationer som kan försvåra observationen.
- Jämför avsedda inställningar för dagsljus, normal inomhusmiljö och kvällsdrift. Ändra en inställning i taget och notera resultatet.
- Upprepa relevanta kontroller med automatisk ljusstyrka aktiverad om funktionen ingår i föreslagen konfiguration.
- Vid ett kamerarelaterat problem ska kameramodell, bildfrekvens, exponering och skärminställning dokumenteras tillsammans.
- Om kravet är numeriskt, kom överens med leverantören om lämplig mätmetod för ljusflödet över tid och rapportformat.
Ett repeterbart underlag är mer användbart än en video som bara märkts ”flimrande skärm”. Ange när effekten uppstår, om den syns direkt eller bara i kameran och om den ändras vid annan ljusstyrka. Behåll originalfilerna så att leverantören kan jämföra likvärdigt underlag.

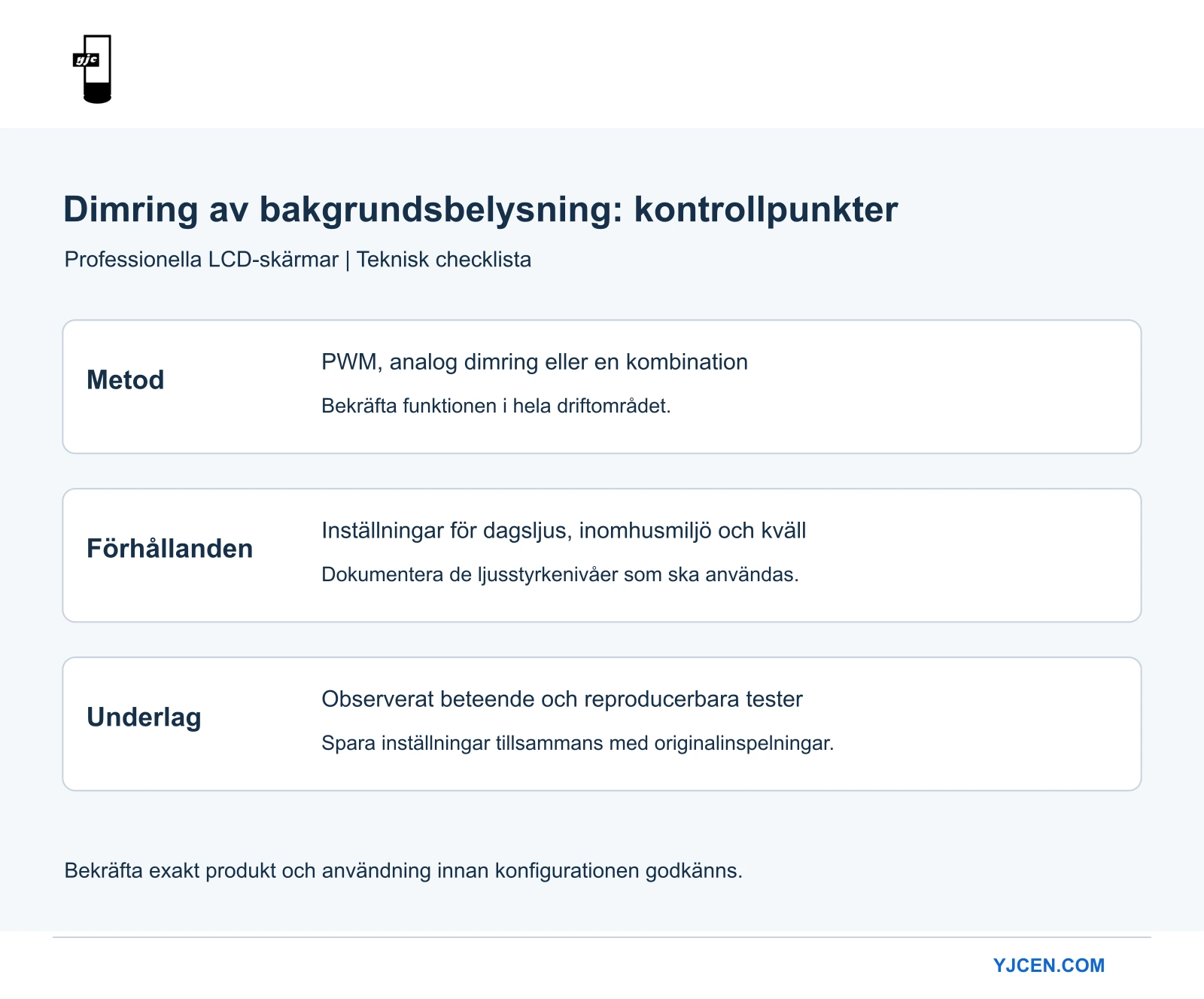

Frågor att ta med i en skärmförfrågan
Fråga om dimningen använder PWM, analog styrning eller en kombination och om metoden ändras över reglerområdet. Begär förhållandena bakom uppgifter om frekvens eller flimmer. Fråga också om beskrivningen gäller exakt den skärmstorlek och konfiguration som beställs.
Skilj automatisk ljusstyrka från dimningsmetoden. En ljussensor kan avgöra när ljusnivån ska ändras, medan drivkretsen avgör hur nivån åstadkoms. Fråga hur sensorn placeras, om personalen kan åsidosätta automatiken och vilken inställning som återställs efter omstart.
För professionella skyltfönsterskärmar bör du beskriva skyltfönstrets väderstreck och drifttider på kvällen. För digital skyltning för inomhusbruk bör du beskriva betraktningsavstånd och omgivande belysning. Uppgifterna hjälper till att definiera ett meningsfullt prov utan att hitta på ett universellt mål för ljusstyrkan.
Så formuleras acceptanskriterier
Använd ett kort testprotokoll kopplat till den avsedda användningen. Ange innehållsfiler, driftlägen, ljusstyrkenivåer, betraktningspositioner och eventuell inspelningsutrustning. Ange vem som granskar resultaten och vilka förhållanden som kräver ett nytt prov eller en teknisk undersökning.
Om projektet kräver ett visst mätresultat ska både mätmetod och gränsvärde anges. ”Flimmerfri” lämnar testförhållandena oklara om ordet står ensamt. Ersätt inte överenskommen mätning med en okalibrerad mobilinspelning och anta inte att en LED-drivkrets specifikation beskriver hela skärmen.
Spara den godkända konfigurationen med beställningen. Om panel eller styrenhet ändras i en senare serie, fråga om det ursprungliga underlaget fortfarande gäller. Detta är särskilt användbart när flera verksamhetsställen behöver samma kvällsinställningar och personalrutiner.
Vanliga frågor
Betyder PWM automatiskt att en skärm är olämplig?
Nej. Utförande, ljusområde och användningsförhållanden spelar roll. Utvärdera hela skärmen med de inställningar som platsen behöver. Inköpsbeslutet bör bygga på överenskomna testresultat, inte på en generell regel som bara utgår från dimningsmetodens namn.
Kan problemet undvikas genom att alltid använda maximal ljusstyrka?
Det är ingen generell lösning. Maximal ljusstyrka kan vara olämplig inomhus eller på natten, och bakgrundsbelysningens funktion behöver ändå bekräftas. Välj driftljusstyrka för platsen och utvärdera sedan skärmen på den nivån.
Kan ett datablad bevisa kompatibilitet med kameror?
Det kan ge användbar information, men den slutliga kombinationen av kamera och skärm måste kontrolleras. Kom överens om inspelningsinställningarna och granska verkliga inspelningar före utrullning. Utlova inte ett störningsfritt resultat med alla kameror eller exponeringsinställningar.
