HDMI CEC voor digital signage: controles voor aan/uit- en ingangsbediening

Een werkend beeld bewijst niet dat de CEC-besturing werkt. Blijft een digital-signagedisplay 's ochtends uit of gaat het na sluitingstijd weer aan, onderzoek dan de besturing afzonderlijk van de videoweergave. In deze gids leest u wat u moet controleren voordat u op CEC vertrouwt voor onbemande bediening.

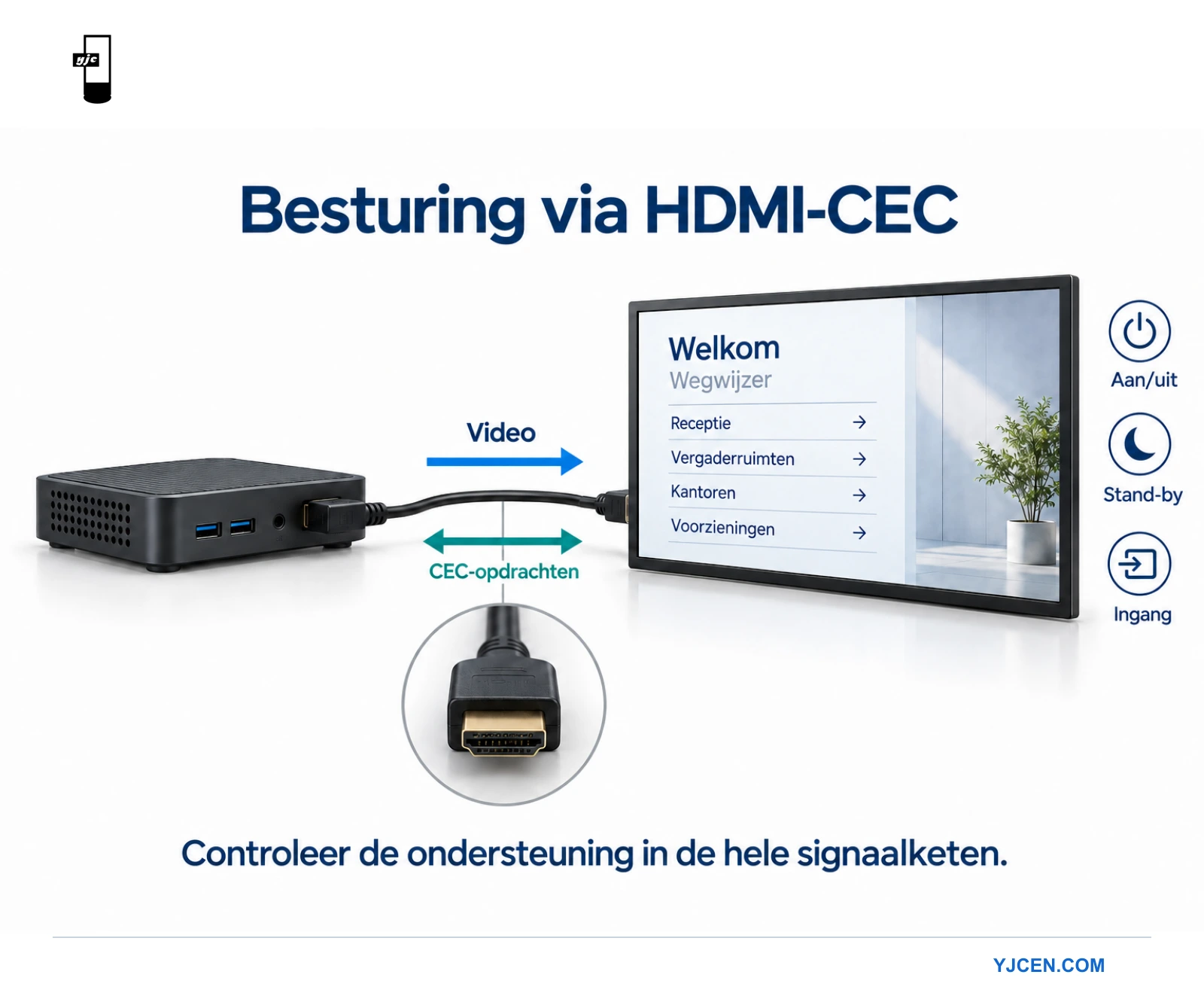

Wat HDMI CEC doet in een digital-signage-installatie

CEC verstuurt besturingsberichten tussen apparaten die via HDMI zijn verbonden en CEC ondersteunen. Dit staat los van het weergegeven beeld. De CEC-documentatie voor Linux beschrijft de speciale CEC-verbinding en de communicatie tussen apparaten. Alleen de aanwezigheid van een HDMI-aansluiting zegt niet welke opdrachten een product ondersteunt.

In een eenvoudige opstelling kan een controller reageren op het signaal van een mediaspeler en een opdracht voor de aan/uit-bediening naar het display sturen. Het toepassingsoverzicht van Extron voor de HD CTL 100 geeft een commercieel voorbeeld van displayautomatisering met CEC. Het gaat om een ontworpen systeem, niet om de garantie dat elke speler en elk scherm zich hetzelfde gedraagt.

Houd drie acties uit elkaar: de mediaspeler starten, de bedieningsopdracht naar het display sturen en de juiste content weergeven. Een inschakelschema voor de ochtend is pas geslaagd als het scherm op de bedoelde ingang staat en de vereiste signage zichtbaar is. Alleen stroom op een apparaat is niet voldoende.

Controleer de ondersteuning in elke stap

Speler of controller

Controleer of de bron de vereiste opdrachten kan versturen. Vraag welke applicatie of controllerinstelling ze verstuurt, waardoor de actie wordt gestart en of de functie na een herstart werkt. Ga er niet van uit dat een video-uitgang automatisch een ondersteunde CEC-besturingsinterface biedt.

Professioneel display

Lees de handleiding van het exacte displaymodel en de firmwareversie. Zoek informatie over ondersteunde aan/uit-bediening en ingangskeuze, relevante HDMI-poorten en eventuele voorwaarden voor stand-by. Menunamen verschillen per fabrikant. Noteer de instelling zoals die daadwerkelijk wordt weergegeven en neem geen naam over uit de instructies van een ander merk.

Tussenliggende apparatuur

Vermeld alle switchers, extenders, splitters en adapters tussen de bron en het scherm. Controleer hoe elk apparaat CEC verwerkt. Een apparaat dat het vereiste videoformaat doorgeeft, biedt mogelijk niet het vereiste besturingstraject. Test de volledige topologie, niet alleen een korte rechtstreekse verbinding op een werkbank.

Houd rekening met de beperkingen die de fabrikant opgeeft. De gebruikershandleiding van de Extron HC 400 merkt op dat CEC-implementaties verschillen en dat interoperabiliteit niet kan worden gegarandeerd. Dat is een reden om de gekozen combinatie te testen en niet aan te nemen dat apparaten op basis van dezelfde HDMI-functienaam identiek werken.

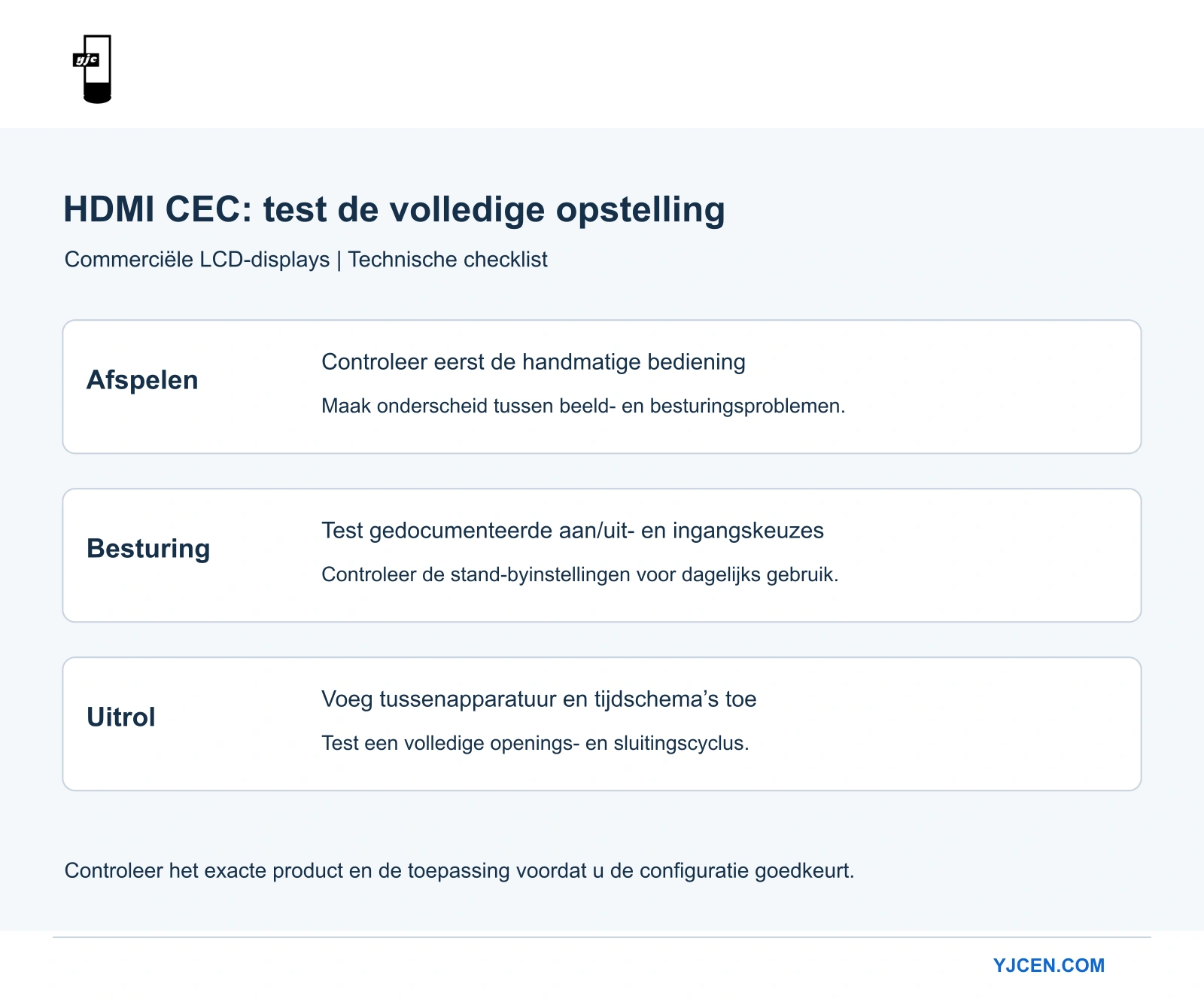

Voer de probleemdiagnose in een gecontroleerde volgorde uit

Noteer eerst precies wat er misgaat. 'Geen beeld' kan betekenen dat het display in de slaapstand staat, de verkeerde ingang is geselecteerd, de speler niet werkt of de videoverbinding hapert. Controleer het schermmenu en de ingangsgegevens van het display voordat u meerdere instellingen tegelijk wijzigt.

1. Controleer of het display handmatig de bedoelde content weergeeft.
2. Noteer aan beide uiteinden de huidige instellingen voor CEC, stand-by, ingangen en schema's.
3. Test de gedocumenteerde inschakelactie met één bron en één display via een rechtstreekse verbinding.
4. Test de stand-byfunctie afzonderlijk en controleer daarna of een van beide apparaten het andere onverwacht uit de stand-by haalt.
5. Voeg de tussenliggende apparatuur van de installatie één onderdeel tegelijk toe en herhaal steeds dezelfde handelingen.
6. Herstel de bedoelde schema's en voer een volledige openings- en sluitingscyclus uit.

Houd een korte tijdlijn bij: wanneer de opdracht is verstuurd, wanneer het scherm reageerde en wanneer de content verscheen. Noteer ook een storing die na een tweede poging verdwijnt. Zo'n tijdelijke of wisselende onderbreking is belangrijke informatie voor een installatie die onbeheerd moet werken, vooral wanneer medewerkers het scherm niet gemakkelijk kunnen bereiken.

Veelvoorkomende symptomen en nuttige vervolgcontroles

Het scherm gaat uit, maar kan niet worden ingeschakeld

Controleer de gedocumenteerde stand-by- en energiebesparingsmodi. Bevestig dat de gekozen modus het vereiste gedrag bij het inschakelen vanuit stand-by toestaat. Test met de productie-instellingen en laat een energiebesparingsoptie niet gewijzigd staan zonder dit vast te leggen. Blijft onduidelijk welke functies worden ondersteund, vraag de leverancier van het display dan de beoogde besturingsmethode te bevestigen.

Het display wordt na sluitingstijd weer ingeschakeld

Noteer welk apparaat op dat moment actief werd of welke geplande actie werd uitgevoerd. Controleer of de mediaspeler, een andere bron of een controller een tegenstrijdige opdracht verstuurt. Vereenvoudig de opstelling tijdelijk tijdens een goedgekeurd testvenster. Wijzig telkens maar één automatiseringsbron, zodat de oorzaak te achterhalen blijft.

De rechtstreekse verbinding werkt, maar het geïnstalleerde systeem niet

Zet de twee verbindingstrajecten op papier naast elkaar. Controleer de specificaties en configuratie van elk extra apparaat en herhaal de test stapsgewijs. Bewaar de werkende rechtstreekse verbinding als referentie. Als u alle kabels vervangt en alle menu's tegelijk wijzigt, wordt het moeilijker de oorzaak vast te stellen.

Het display staat aan, maar er is nog steeds geen beeld

Ga verder met de ingangskeuze, de uitgang van de speler en de videoverbinding. EDID-onderhandeling en problemen met HDCP zijn afzonderlijke onderwerpen. Herhaaldelijk een inschakelopdracht versturen maakt niet duidelijk waarom een videosignaal ontbreekt.

Wanneer een andere besturingsmethode geschikter is

Begin bij de operationele vereisten. Heeft het team alleen een eenvoudig inschakelschema nodig, of moet het de actuele status van elk scherm op afstand kunnen controleren? Noteer welke acties en terugkoppeling nodig zijn voordat u een interface kiest. Een systeem dat wel opdrachten verstuurt maar geen resultaten terugmeldt, voldoet mogelijk niet aan die tweede eis.

Als dit wordt ondersteund, kan seriële of netwerkbesturing een andere reeks gedocumenteerde opdrachten en statusreacties bieden. Onze gids voor displaybediening via RS-232 beschrijft de seriële besturingsmethode. Controleer de functies van het voorgestelde display; de naam van een interface garandeert niet dat elke statusopvraag of functie om het display uit stand-by te halen beschikbaar is.

Een geïntegreerde speler kan ook een lokaal schema in het eigen systeem gebruiken. Stel vast wat dat schema aanstuurt: de contentweergave, de achtergrondverlichting, de stand-byfunctie of iets anders. Wijs voor de normale werking één duidelijke bron van besturing aan, zodat twee schema's geen tegenstrijdige opdrachten geven.

Wat u vóór de uitrol moet goedkeuren

Bewaar de lijst met modellen en firmwareversies, het aansluitschema, de menu-instellingen en de geslaagde testvolgorde. Leg ook het gedrag vast na een herstart van de mediaspeler, een nacht in stand-by en een geplande test waarbij de stroomvoorziening wordt hersteld. Volg bij stroomtests de veilige procedures van de locatie en de apparatuurhandleidingen.

Leg een herstelprocedure vast die medewerkers kunnen volgen. Daarin moeten de juiste ingang, de goedgekeurde herstartvolgorde en het contact voor terugkerende storingen staan. Voorkom een procedure waarbij medewerkers moeten raden welke van meerdere afstandsbedieningen of schema's het scherm op dat moment aanstuurt.

Raadpleeg bij een nieuwe installatie het assortiment professionele displays voor binnen en stuur YJCEN de gegevens over uw speler, aansluitschema en besturingsvereisten. Controleer voordat u CEC als werkwijze voor het project vastlegt of de functie in de gekozen configuratie wordt ondersteund.
