La atenuación PWM controla la salida de luz promedio de una retroiluminación de pantalla cambiando el tiempo que permanecen encendidos sus LED durante cada ciclo de conmutación. En la señalización LCD comercial, esto es lo más importante cuando la pantalla se ejecuta por debajo del brillo completo. Una pantalla que se ve adecuada en una sala de exposición brillante también debe verificarse en su configuración real de la noche.
Para los compradores, la pregunta útil no es simplemente si una pantalla utiliza PWM. Pregunte cómo se comporta su retroiluminación en todo el rango de brillo, si ese comportamiento se adapta a la instalación y qué evidencia respalda la respuesta del proveedor. Esta guía cubre las luces de fondo LCD, no las paredes LED de vista directa o los paneles OLED del teléfono.
Lo que cambia la atenuación PWM

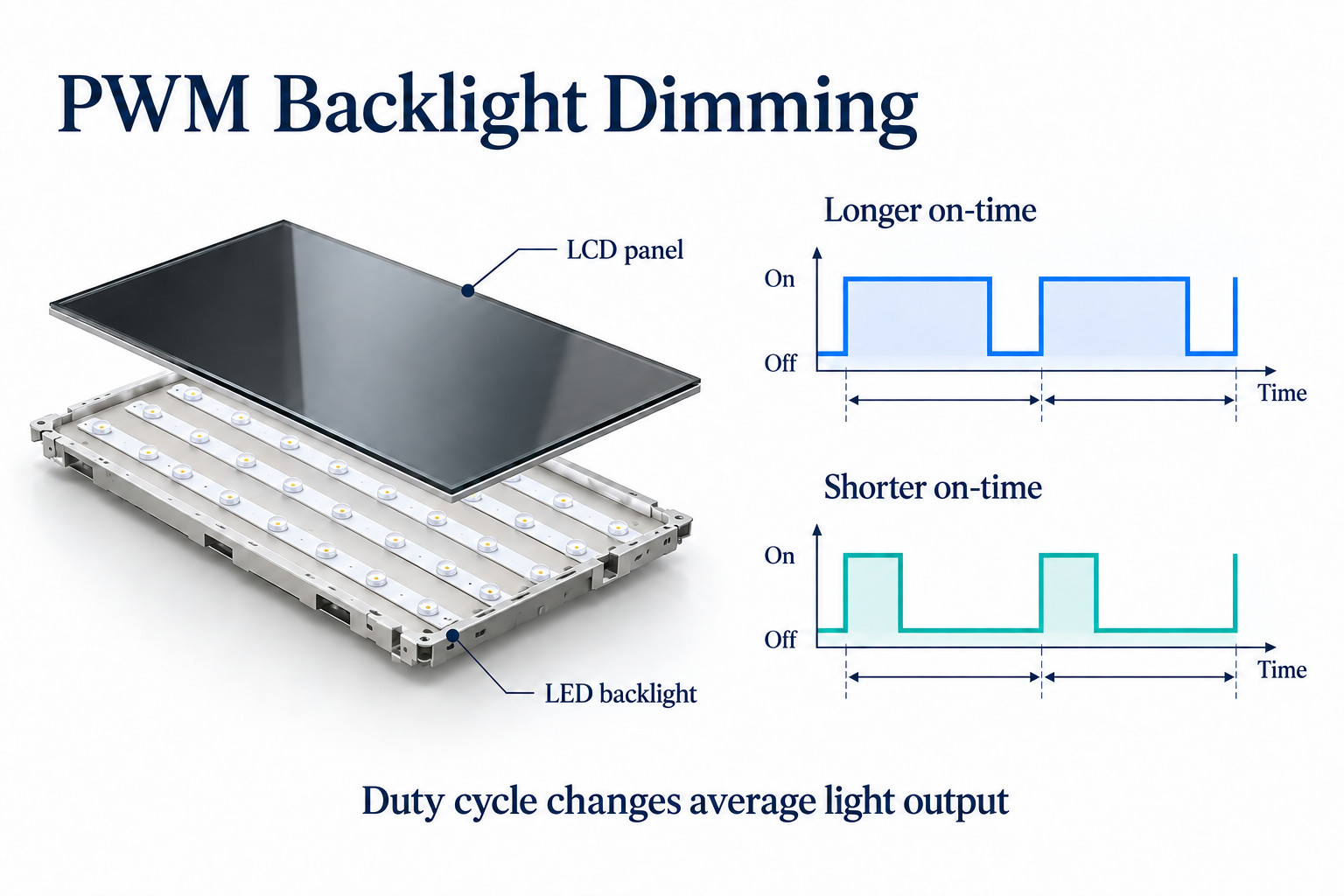

PWM significa modulación de ancho de pulso. En un circuito de retroiluminación simplificado, la corriente LED cambia entre un estado encendido y un estado apagado. El ciclo de trabajo describe la proporción de cada ciclo utilizado. Un ciclo de trabajo más bajo generalmente reduce la salida de luz promedio. La frecuencia describe con qué frecuencia se repite ese ciclo.
La frecuencia y el ciclo de trabajo son configuraciones diferentes. Dos luces de fondo pueden tener el mismo brillo promedio mientras se usa una temporización de pulso diferente. El comportamiento también depende del circuito de excitación y de su respuesta a baja salida. Una sola frecuencia anunciada no describe todas las condiciones de funcionamiento.
En cambio, la atenuación analógica cambia el nivel de corriente del led. Algunos diseños combinan control analógico y PWM. Texas Instruments explica estos enfoques en su Artículo técnico de atenuación led. Esa explicación del circuito es una base útil; no identifica el método de atenuación dentro de una pantalla comercial no especificada.
La frecuencia PWM no es la frecuencia de actualización de la pantalla
La frecuencia de actualización describe la frecuencia con la que la pantalla actualiza la imagen. PWM describe el tiempo utilizado para controlar la salida de retroiluminación. Ambos pueden ser expresados en hercios, pero se refieren a diferentes procesos. Por lo tanto, una entrada de vídeo de 60 Hz no establece la frecuencia de los pulsos de atenuación de la retroiluminación.
Mantenga estos campos separados en una lista de verificación de compras. Solicite la temporización de vídeo compatible para la conexión del reproductor y la información de control de retroiluminación para el ajuste del brillo. Nuestro frecuencia de actualización y guía de tiempo de respuesta explica el lado del movimiento de la imagen de la comparación.
Donde la atenuación importa en un proyecto de señalización
Pantallas que permanecen encendidas después de la puesta del sol
Una pantalla de escaparate puede necesitar una fuerte salida durante el día y una configuración mucho más baja por la noche. Revise ambas condiciones durante la evaluación de la muestra. No acepte una demostración de brillo completo como evidencia de rendimiento en todo el rango. Incluya la configuración más baja que el personal realmente usará, en lugar de solo el valor mínimo del menú.
Pantallas cerca de un mostrador con personal
Una pantalla de recepción o quiosco de pedidos puede permanecer en la vista periférica de un trabajador durante horas. Pídale al equipo del sitio que evalúe el brillo propuesto en la posición prevista. Registre observaciones y configuraciones específicas. Evite convertir un comentario subjetivo en una afirmación médica o asumir que un observador representa a cada espectador.
Pantallas que aparecen en vídeo grabado
Si la señalización aparecerá detrás de un presentador o en el contenido de video de una tienda, incluya la cámara real en la prueba. Las bandas o la variación de brillo en las imágenes requieren investigación, pero una grabación telefónica por sí sola no identifica la causa o mide el parpadeo. Tratar la grabación como evidencia de una interacción para reproducirse en condiciones controladas.
Una secuencia práctica de comprobación de muestras
Comience con la configuración de producción: el panel propuesto, el controlador, el firmware, el reproductor y la fuente de alimentación. Pida al proveedor que identifique las sustituciones. Una muestra con diferentes componentes electrónicos puede no responder a la pregunta para el pedido final, incluso cuando la carcasa y el tamaño de la pantalla se ven idénticos.
- Registra el modelo, el firmware, el modo de imagen, la iluminación de la habitación y la configuración de brillo antes de cambiar cualquier cosa.
- Usa una imagen de prueba constante y contenido representativo del cliente. Evite una animación intermitente que pueda confundir la observación.
- Compare los ajustes previstos durante el día, el interior normal y la noche. Cambie una configuración a la vez y anote el resultado.
- Repita las comprobaciones pertinentes con el brillo automático habilitado, si esa opción forma parte de la configuración propuesta.
- Para una preocupación relacionada con la cámara, grabe el modelo de la cámara, la velocidad de fotogramas, los ajustes de exposición y la configuración de la pantalla juntos.
- Si el requisito es numérico, acuerde un método de medición de salida de luz adecuado y un formato de informe con el proveedor.
Un registro repetible es más útil que un video etiquetado solo como "pantalla parpadeante". Incluye cuándo aparece el efecto, si es visible directamente o solo en la cámara y si otro nivel de brillo lo cambia. Guarde los archivos originales para que el proveedor pueda comparar pruebas comparables.
Preguntas para incluir en una consulta de visualización
Pregunte si la atenuación utiliza PWM, control analógico o una combinación, y si el método cambia en todo el rango de ajuste. Solicite las condiciones detrás de cualquier declaración de frecuencia o parpadeo. También pregunte si el comportamiento citado se aplica al tamaño exacto de la pantalla y la configuración que se está ordenando.
Separe el brillo automático del método de atenuación. Un sensor de luz puede decidir cuándo debe cambiar la salida, mientras que el conductor determina cómo se produce esa salida. Pregunte cómo se posiciona el sensor, si el personal puede anularlo y qué configuración se restaura después de un reinicio.
Desde escaparates comerciales, describa la orientación de la tienda y las horas de funcionamiento nocturnas. Desde señalización digital interior, describa la distancia de visión y la iluminación circundante. Estos detalles ayudan a definir una prueba de muestra significativa sin inventar un objetivo de brillo universal.
Cómo escribir criterios de aceptación
Utilice una hoja de prueba corta atada a la aplicación prevista. Debe nombrar los archivos de contenido, los modos de funcionamiento, los niveles de brillo, las posiciones de observación y cualquier equipo de grabación. Estado que revisará los resultados y qué condiciones requieren otra muestra o una investigación técnica.
Si un proyecto requiere un resultado medido en particular, especifique el procedimiento de medición y el límite. "Sin parpadeo" por sí solo deja las condiciones de prueba poco claras. No sustituya un clip de teléfono no calibrado por la medición acordada ni asuma que la especificación del componente de un controlador LED describe la pantalla montada.
Conservar la configuración aprobada con el pedido. Cuando un lote posterior cambie de panel o controlador, pregunte si la evidencia original aún se aplica. Esto es especialmente útil cuando varias sucursales necesitan utilizar los mismos ajustes nocturnos y procedimientos del personal.
Preguntas comunes
¿PWM significa automáticamente que una pantalla no es adecuada?
No. La implementación, el rango de salida y las condiciones de uso importan. Evalúe la visualización completa en la configuración que el sitio necesita. Una decisión de adquisición debe utilizar los resultados de la prueba acordados, no una regla general basada solo en el nombre del método de atenuación.
¿Puedo evitar el problema dejando el brillo al máximo?
Esta no es una solución general. El rendimiento máximo puede ser inapropiado para una instalación interior o nocturna, y su comportamiento de retroiluminación aún necesita confirmación. Elija el brillo de funcionamiento para el sitio y, a continuación, evalúe la pantalla en ese nivel.
¿Puede una hoja de especificaciones probar la compatibilidad de la cámara?
Puede proporcionar información útil, pero la combinación final de la cámara y la pantalla debe verificarse. Acepte los ajustes de grabación previstos e inspeccione el material de archivo real antes del lanzamiento. No prometa un resultado limpio para cada ajuste de cámara o exposición.
