Displays de parede: profundidade e acesso de manutenção

Por YJCEN Engineering Team

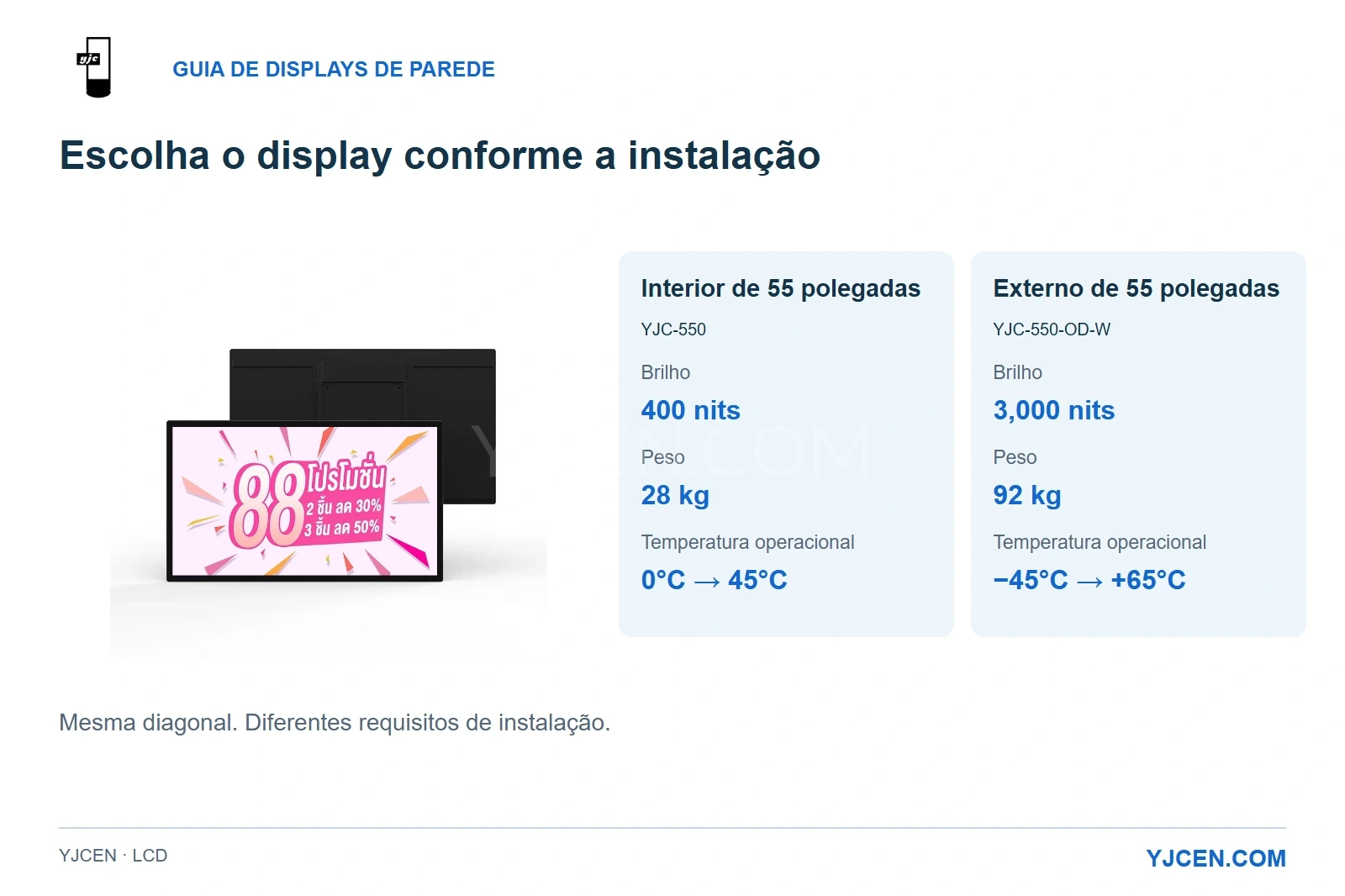

Vistas frontal e traseira de um display interno, com comparação de brilho, peso e temperatura operacional dos modelos interno e externo de 55 polegadas.

Para sinalização digital de parede, escolhemos a tela conforme a exposição e a tarefa do usuário e depois planejamos toda a instalação. Nossa sinalização digital para ambientes internos atende a paredes de publicidade e informação internas; uma vitrine voltada para a rua ou uma fachada exposta exige outra configuração. Defina touch, reprodução e acesso de montagem antes de fabricar o acabamento, pois essas escolhas afetam gabinete, conexões e espaço para remover a tela.

1. Qual tela atende a este local?

Para um hall ou escritório longe de sol intenso, começaríamos com um display interno. Atrás do vidro de uma vitrine, luz diurna e reflexos exigem uma configuração de vitrine; em uma parede externa, proteção contra o tempo e temperatura operacional também entram na escolha.

Local Ponto de partida recomendado Principal motivo
Parede interna de hall, loja ou escritório Display LCD comercial para ambientes internos Projetado para iluminação e condições de operação internas
Dentro da vitrine, voltado para a rua Display de alto brilho para vitrine Luz diurna e reflexos continuam relevantes mesmo com a tela atrás do vidro
Parede externa exposta ao tempo Display externo de parede Combina brilho para uso externo, proteção do gabinete e faixa de temperatura adequada

Nosso YJC-550 interno de 55 polegadas oferece 400 nits e opera de 0°C a 45°C. O YJC-550-OD-W externo de 55 polegadas combina 3000 nits, IP65 e operação de −45°C a +65°C, com controles de temperatura e ventiladores. Escolheríamos a configuração externa para uma fachada exposta, inclusive sob uma cobertura quando umidade, luz ou temperatura ainda excedem as condições previstas para o modelo interno.

No projeto de apartamentos no Reino Unido, 50 telas de 49 polegadas instaladas na vertical ao lado dos elevadores mostram avisos de atividades e eventos. Para esse tipo de conteúdo, a montagem vertical oferece uma área adequada sem ocupar o piso.

A direção da tela afeta tanto a visibilidade quanto a leitura. O trabalho do NIST sobre legibilidade sob luz solar explica como a luz ambiente e os reflexos afetam a imagem. Por isso, brilho, ângulo de visão e superfícies refletivas próximas fazem parte da mesma decisão de posicionamento.

Quando o ponto útil de visualização fica longe de uma parede adequada, uma unidade de piso pode se ajustar melhor ao local. Nossa comparação entre displays externos de parede e de piso trata dessa escolha de distribuição.

2. As pessoas vão ler a tela ou tocar nela?

Recomendamos telas sem touch para anúncios, cardápios e avisos lidos sem seleção. O touch se justifica quando o visitante precisa escolher um destino, consultar informações ou inserir dados em um aplicativo. Tome essa decisão antes de dimensionar a marcenaria ao redor.

Configuração Contorno frontal na horizontal: largura × altura Brilho Resolução nativa
YJC-550 sem touch 1275,51 × 747,12 mm 400 nits 3840 × 2160
YJC-550 com touch PCAP 1294,6 × 765,5 mm 400 nits 3840 × 2160

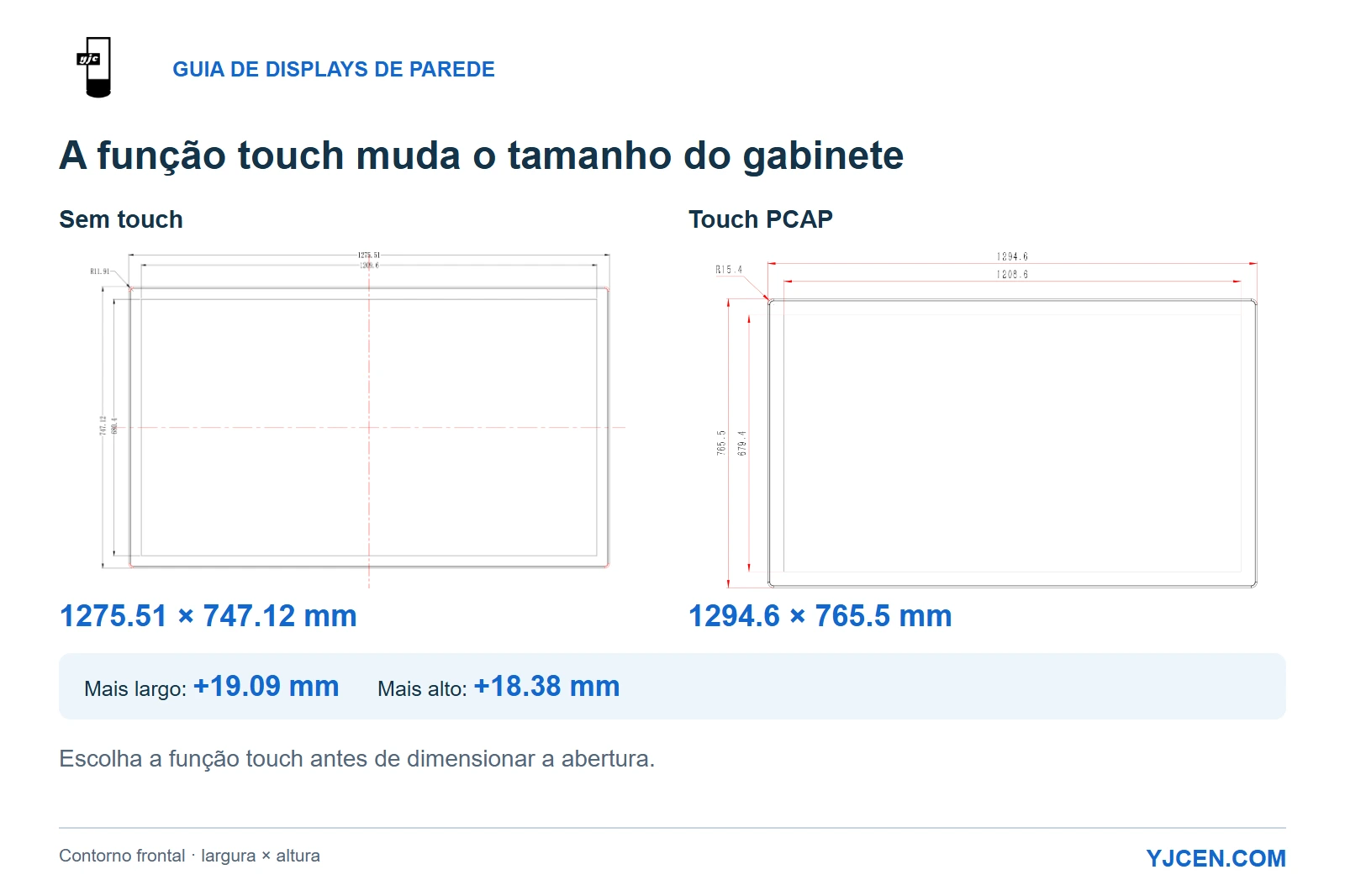

Vistas frontais originais de telas de 55 polegadas sem touch e PCAP, com dimensões dos gabinetes e diferenças calculadas.
O gabinete sem touch mede 1275,51 × 747,12 mm; o gabinete PCAP mede 1294,6 × 765,5 mm. A versão touch é 19,09 mm mais larga e 18,38 mm mais alta.

O gabinete PCAP é 19,09 mm mais largo e 18,38 mm mais alto, conforme o cálculo a partir dos dois desenhos de 55 polegadas. Uma abertura exatamente ajustada ao contorno sem touch seria pequena demais para a versão PCAP. Uma instalação touch embutida precisa do desenho desse modelo desde o início, mesmo com brilho e resolução iguais.

Posicione a tela touch onde os usuários previstos possam se aproximar e alcançar os controles. Uma tela de avisos sem touch pode ficar mais alta ou distante se o conteúdo continuar legível. Aplicativo e sistema operacional devem acompanhar a interação: o painel touch fornece a entrada; o software, a navegação e as ações.

3. Quanto espaço uma tela fina precisa?

Para um nicho ajustado, dimensionaríamos a cavidade a partir do perfil traseiro completo. A tela de 55 polegadas sem touch tem seção frontal de 21,28 mm e perfil lateral total de 66,28 mm, incluindo a estrutura traseira; a versão PCAP mede 24,4 mm e 68,4 mm, respectivamente.

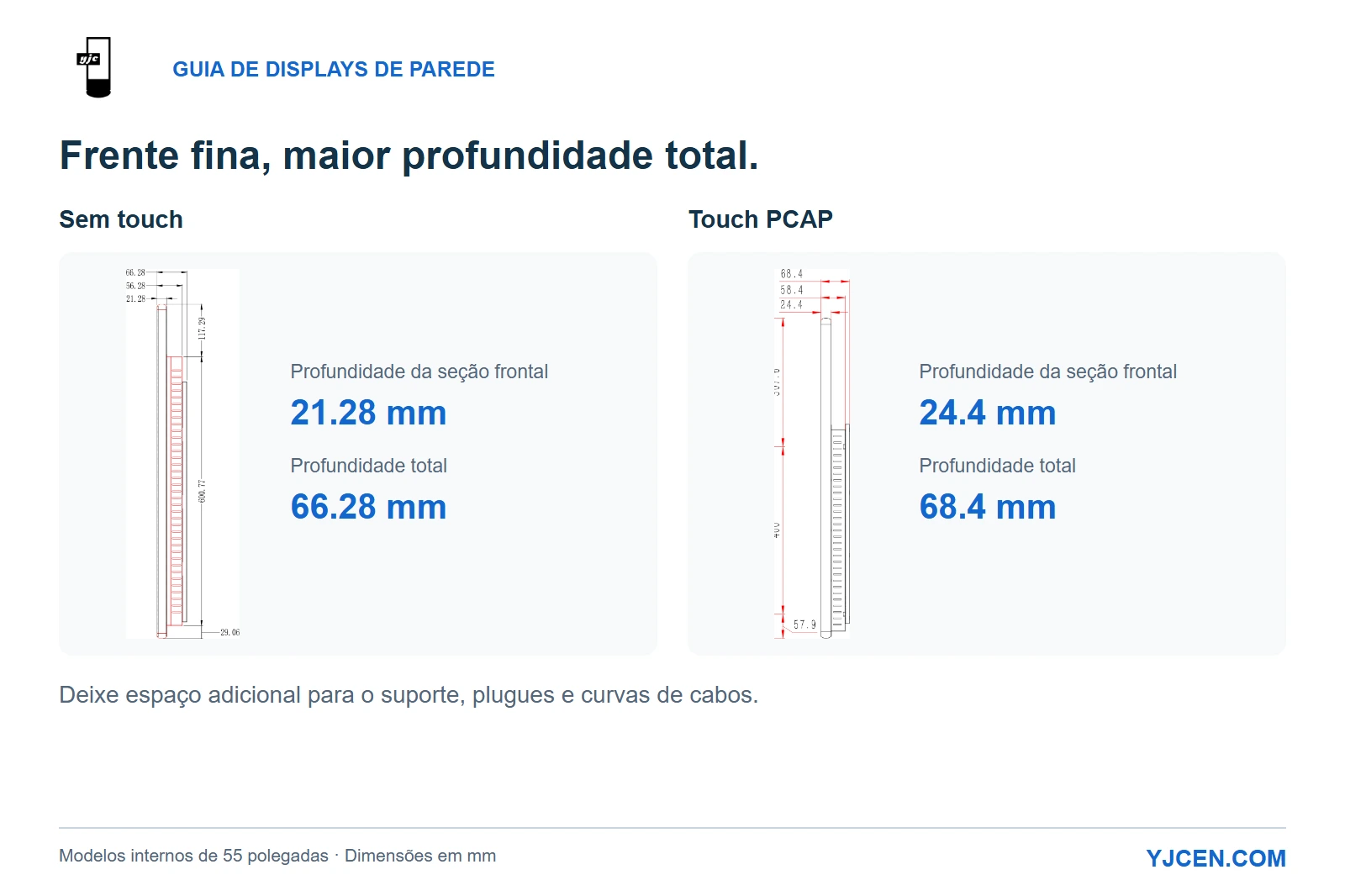

Vistas laterais originais comparando profundidade frontal e perfil total de telas de 55 polegadas sem touch e PCAP.
O desenho sem touch mostra uma seção frontal de 21,28 mm e perfil total de 66,28 mm; a versão PCAP indica 24,4 mm e 68,4 mm. Ferragens de montagem e cabos conectados exigem espaço adicional.

A cavidade também precisa acomodar a montagem escolhida, os conectores e as curvas dos cabos. Usaríamos acabamentos removíveis e conexões acessíveis onde uma moldura fixa prenderia a unidade. O instalador precisa conseguir soltar e retirar a tela depois de concluir o acabamento da parede.

O YJC-550-OD-W externo horizontal de 55 polegadas mede 1420 × 930 × 198 mm e pesa 92 kg, contra 28 kg da unidade interna sem touch. O suporte e a movimentação desse equipamento devem ser definidos antes de preparar a abertura. Suas dimensões e peso afetam o projeto da parede mesmo mantendo a mesma tela de 55 polegadas.

4. O que o suporte fornecido resolve?

Fornecemos um suporte padrão com a linha interna de parede e um reforçado com a linha externa. Eles oferecem as ferragens correspondentes para montar a tela. O material da parede e as cargas do local determinam como o suporte será ancorado à construção.

Existem duas ligações: a tela ao suporte e o suporte à construção. A visão geral da interface de montagem de telas planas da VESA trata de interfaces padronizadas; a ligação à construção ainda exige um projeto adequado à estrutura de apoio. Uma interface padrão da tela pode ser usada em uma estrutura de montagem feita para um local específico.

Nossa montagem interna encaixa a tela em uma placa de parede. A folha de instalação externa mostra um equipamento com gancho preso ao suporte por parafusos de montagem. Para um acabamento decorativo, deixaríamos espaço para o encaixe e o acesso aos parafusos, permitindo instalar e retirar a tela pela abertura concluída.

Para a unidade externa de 92 kg, o instalador precisa do desenho do modelo e dos detalhes construtivos da parede antes de definir fixação e içamento. O suporte fornecido, por si só, não determina a capacidade da estrutura da construção.

5. Onde ficam o player, os cabos e o ar de refrigeração?

A reprodução integrada reduz os equipamentos separados atrás da tela. Um player externo é útil quando o projeto já tem uma plataforma escolhida, mas precisa de espaço, alimentação e conexão de sinal próprios. Definiríamos essa disposição antes de posicionar tomadas ou fechar o nicho.

Plano de reprodução O que o projeto da parede precisa acomodar
Sistema Android ou Windows integrado Alimentação, conexão de rede escolhida e acesso para a forma de atualização prevista
Player HDMI externo Tela configurada com HDMI, local para o player, sua fonte de alimentação e cabo de sinal
Atualizações locais por USB Uma conexão USB acessível à equipe depois da instalação

A configuração Android interna oferece duas portas USB e uma Ethernet RJ45. O YJC-550-OD-W externo também lista uma entrada HDMI; em um projeto interno com player HDMI externo, especifique uma configuração de tela compatível. A conexão de rede e a entrada de vídeo do player têm funções distintas.

O modelo interno de 55 polegadas tem potência máxima de 75 W; o externo horizontal, de 290 W. Use esses valores para planejar a carga conectada, incluindo player e fonte separados, quando houver. São valores máximos, não medições do consumo médio de energia.

O desenho externo horizontal identifica uma entrada de ar, uma saída traseira e uma entrada traseira do cabo de energia. Acabamento e construção ao redor precisam manter esses caminhos livres. Para um nicho, recomendamos um corte da parede com perfil traseiro completo, espaço de montagem e trajeto dos cabos, permitindo encaixar o gabinete sem bloquear ar ou conexões.

6. Qual tamanho e resolução atendem ao conteúdo?

Escolheríamos o tamanho físico pela menor informação que precisa ser lida da posição prevista. Se preços ou entradas do diretório ficarem pequenos demais, aumente a área de tela ou reduza o conteúdo por exibição. Mais pixels preservam detalhes, mas não tornam o texto fisicamente maior.

Nossa linha interna sem touch inclui um modelo Full HD de 43 polegadas e um 4K UHD de 55 polegadas. O exemplo externo de parede de 55 polegadas é Full HD, portanto a resolução deve ser escolhida com o ambiente e o conteúdo. Prepare um cardápio ou diretório em tamanho real, na orientação prevista, antes de decidir.

O horário de operação e os requisitos de reprodução também afetam a configuração. Nosso guia de compra de displays LCD comerciais explica como essas decisões se relacionam com tamanho e resolução.

Pronto para escolher a configuração da sua parede?

Envie uma foto ou um esboço do local e um exemplo do conteúdo, com tamanho preferido, quantidade e país de destino. Inclua as decisões que afetam a disposição na parede:

  • Uso interno, voltado para a vitrine ou externo exposto, com incidência solar e horário de operação.
  • Orientação vertical ou horizontal, com ou sem touch.
  • Montagem sobre a parede ou em nicho, com material da parede e espaço disponível.
  • Reprodução Android ou Windows integrada, ou player externo e suas conexões necessárias.

Podemos recomendar uma configuração e fornecer seus desenhos e documentos de instalação. Sua equipe poderá coordenar tela, conexões e espaço de remoção com o projeto da parede antes da fabricação.
