La mura LCD describe irregularidades visibles en una pantalla, como un parche nublado, banda o área con un brillo o color diferente. Es una observación sobre la uniformidad de la imagen, no un diagnóstico de un componente fallido específico. Una inspección útil debe separar la apariencia del panel de los reflejos, la posición de visualización y el contenido que se está reproduciendo.
Para la señalización comercial, la uniformidad es más importante cuando afecta al mensaje previsto. Un fondo corporativo pálido, un menú oscuro y una fotografía pueden revelar diferentes problemas. Esta guía explica cómo registrar una inquietud y acordar una verificación de aceptación repetible con el proveedor.
Qué significa mura en una pantalla LCD
Radiant Vision Systems describe el efecto como desnivel u opacidad en las imágenes de visualización. Su explicación técnica identifica varios posibles contribuyentes, incluyendo la retroiluminación, las capas ópticas, la estructura celular y el estrés mecánico. Por lo tanto, los parches de aspecto similar pueden tener diferentes causas.
Una fotografía por sí sola rara vez establece qué componente es responsable. Comience con una descripción de dónde aparece la variación, qué campo de prueba lo revela y si cambia con la posición de visualización. Ese registro es más útil que etiquetar inmediatamente el panel o la retroiluminación defectuosa.
El término también se puede utilizar para otras tecnologías de visualización, incluyendo OLED. Este artículo se centra en los ensamblajes comerciales de LCD. No debe suponerse que un método de corrección descrito para una pantalla de emisión repara un LCD con una estructura óptica diferente.
Separar la uniformidad de otras cuestiones visibles
| Observación | Primera comparación | Por qué importa |
|---|---|---|
| Parche ancho en un campo plano | Mismo archivo, configuración y posición de visualización | Ayuda a registrar las irregularidades espaciales de manera consistente |
| Forma brillante que se mueve a medida que te mueves | Ventanas reflectantes y luces de la habitación | El medio ambiente puede estar contribuyendo |
| Esquema de un mensaje anterior | Contenido anterior y control de retención del proveedor | Puede implicar la retención de imágenes en lugar de un parche fijo |
| Punto individual brillante u oscuro | Inspección de píxeles en las condiciones acordadas | Los defectos de píxel utilizan una pregunta de aceptación diferente |
| Un panel de pared de vídeo difiere del siguiente | Ajustes de entrada y de imagen coincidentes | La coincidencia de panel a panel difiere de la uniformidad dentro del panel |
Estas comparaciones estrechan la investigación; no reemplazan un diagnóstico técnico. Si una forma se asemeja a un contenido mostrado anteriormente, nuestro Guía de retención de imágenes LCD cubre un cheque por separado. Mantenga las dos observaciones distintas en el informe de servicio.
Preparar una inspección controlada
Deje que la pantalla alcance la condición especificada
Siga las instrucciones de preparación y calentamiento del fabricante. Grabar el modo de imagen, la configuración de brillo, el tiempo de funcionamiento y las condiciones ambientales. Comparar una pantalla recién iniciada con una referencia de calentamiento puede hacer que el resultado sea difícil de interpretar.
Instrucciones de la prueba de visualización de EIZO recomienda la preparación antes de la prueba e incluye uniformidad separada, píxeles y controles de ángulo de visión. También aconsejan evaluar el resultado en el contexto de la categoría de visualización. Tratar una prueba visual como una observación estructurada, no como una decisión de garantía automática.
Mantenga la fuente y la vista consistentes
Utilice archivos de prueba conocidos en lugar de una imagen comprimida copiada de un mensaje de chat. Confirme que la prueba llena el área de imagen activa según lo previsto. Grabe cualquier ajuste de escala, procesamiento dinámico de imágenes o brillo automático que pueda cambiar la pantalla durante la inspección.
Comience desde una posición centrada a la distancia acordada. A continuación, revise las posiciones utilizadas en la instalación real. Nuestro Guía de ángulo de visión LCD explica por qué alejarse del centro puede cambiar la imagen aparente.

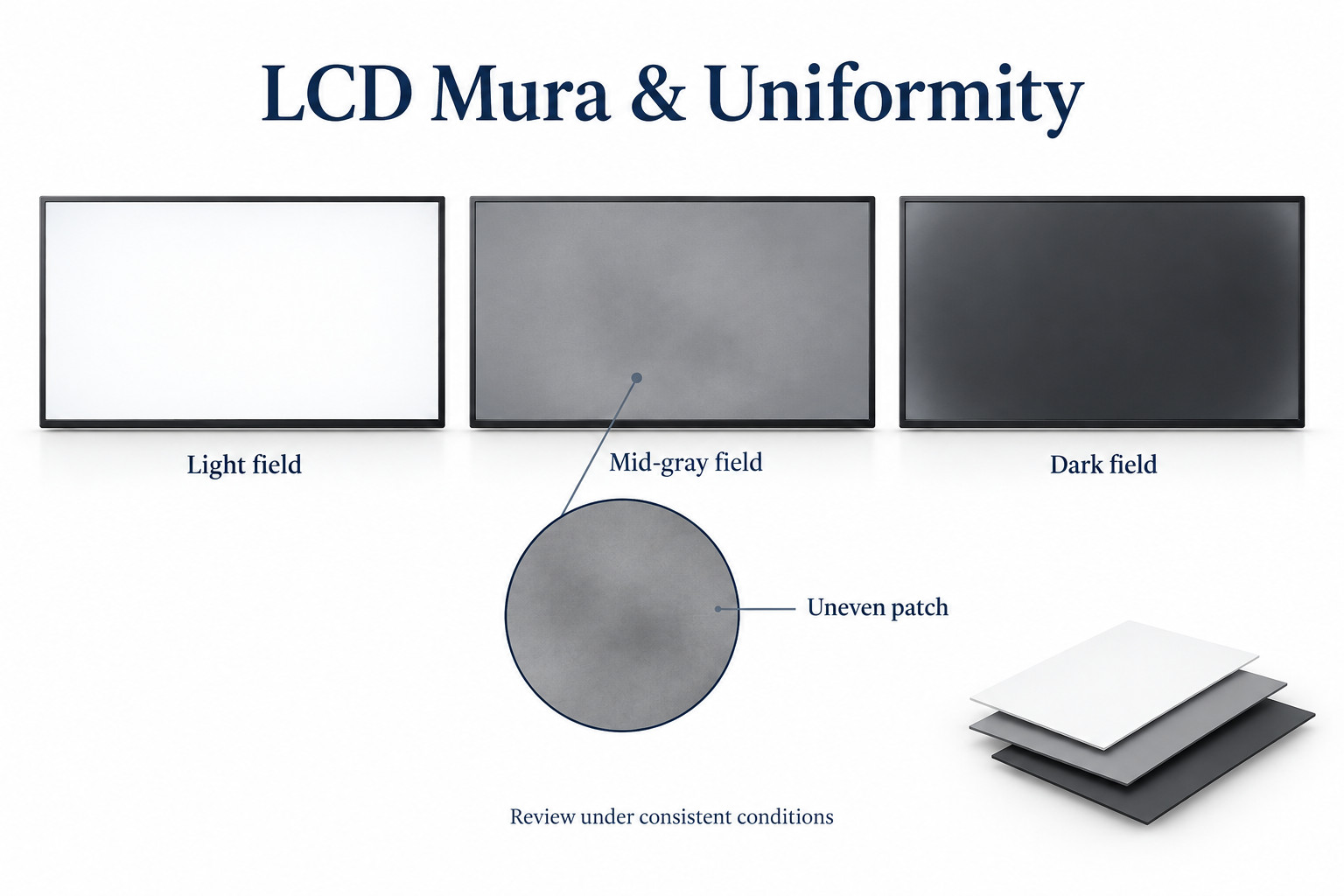

Revisar más de un campo de prueba
Una sola pantalla blanca no es una evaluación completa de la uniformidad. Utilice los campos claros, medianos-grises y oscuros acordados, seguidos por el contenido de la señalización representativa. Nombra los archivos y conserva las versiones exactas para que el proveedor pueda reproducir la secuencia.
En cada campo, anote la ubicación y la forma de la preocupación. ¿Permanece fijo? ¿Su visibilidad cambia con el nivel de gris? ¿Es visible en el menú real o en la página de información? Registre esas respuestas en lugar de confiar en una descripción general como “mal pantalla”.
Diferentes objetivos de inspección necesitan diferentes condiciones. Una verificación controlada con poca luz puede revelar variaciones en el campo oscuro, mientras que la pantalla instalada también debe evaluarse bajo iluminación normal. Mantenga ambas condiciones en el registro en lugar de presentar una como un sustituto de la otra.
Haz fotos útiles sin exagerarlas
Fotografíe toda la pantalla directamente, luego agregue una vista más cercana del área de preocupación. Mantenga la exposición y el balance de blancos consistentes en las imágenes de comparación donde la cámara lo permita. Incluya el nombre del archivo de prueba y la configuración de visualización con las fotografías.
La exposición automática, los reflejos, el sombreado de la lente y el procesamiento de imágenes pueden cambiar la apariencia de una pantalla en una fotografía. Una imagen de cámara dramática no es automáticamente una medida de lo que ven los espectadores. Pida una inspección directa o un método de instrumento acordado cuando se disputa el resultado.
No presione, gire o suelte la pantalla para probar una causa mecánica sospechosa. Cambiar el conjunto puede crear daños y hacer que la condición original sea más difícil de evaluar. Mantenga la unidad en su instalación aprobada y remita la evidencia a personal de servicio calificado.
Aceptar los criterios de aceptación antes de un pedido masivo
Especifique el contenido, los campos de prueba, la distancia de visualización, la preparación, la iluminación y los ajustes de imagen utilizados para la aceptación. Si se necesita un requisito de uniformidad numérica, defina las posiciones de medición, el cálculo y el equipo, así como el umbral.
Un porcentaje sin un método es incompleto. Diferentes ubicaciones de puntos o fórmulas pueden producir diferentes resultados desde la misma pantalla. Pida al proveedor que explique cómo se obtuvo su cifra y si se aplica al conjunto completo que se cita.
Mantenga un registro de muestra al que ambas partes puedan referirse. Para un despliegue, incluya fotografías de la muestra aceptada, la configuración y el procedimiento de inspección acordado. Esto hace que las discusiones posteriores sobre las unidades de reemplazo sean más específicas y repetibles.
La uniformidad y la calibración del videowall están relacionadas pero son diferentes
Ajustar el punto blanco o el brillo puede ayudar a hacer coincidir las pantallas vecinas cuando el hardware admite esos controles. No se sigue que la configuración de imagen ordinaria eliminará todos los parches dentro de un panel. Separar la coincidencia del panel de la uniformidad espacial durante la puesta en servicio.
Nuestro guía de calibración de pared de vídeo comercial cubre el flujo de trabajo correspondiente. Por un LCD comercial de pared de vídeo, revise tanto los paneles individuales como la imagen montada bajo las condiciones de visualización acordadas.
Para un nuevo pantalla de señalización interior, envíe a YJCEN su contenido de muestra y requisitos de aceptación. Confirme el proceso de configuración y revisión ofrecido antes de realizar el pedido. No asuma una característica de corrección o tolerancia numérica que no haya sido especificada.
Preguntas frecuentes sobre LCD mura
¿Es mura lo mismo que un pixel muerto?
No. Mura describe una apariencia desigual sobre un área, mientras que un defecto de píxel se refiere a elementos de imagen individuales. Requieren diferentes observaciones y criterios de aceptación.
¿Puede el software eliminar todos los parches desiguales?
No. Algunas pantallas proporcionan una corrección de uniformidad compatible, pero eso no establece una reparación universal para cada causa física. Utilice el diagnóstico del fabricante y el procedimiento apoyado.
¿Debo juzgar la pantalla solo en una imagen negra?
No. Inspeccione los campos de prueba acordados y el contenido real en condiciones registradas. La decisión de aceptación debe reflejar la aplicación y el método de ensayo especificados.
