Mura i LCD beskriver synliga ojämnheter över bildytan, till exempel molnliknande fläckar, band eller områden med avvikande ljusstyrka eller färg. Det är en observation av bildens jämnhet, inte en diagnos av en viss defekt komponent. En användbar granskning måste skilja panelens utseende från reflexer, betraktningsposition och det innehåll som visas.
För digital skyltning är jämnheten särskilt viktig när den påverkar det avsedda budskapet. En ljus företagsbakgrund, en mörk meny och ett fotografi kan avslöja olika problem. Guiden visar hur en avvikelse dokumenteras och hur en repeterbar acceptanskontroll kan avtalas med leverantören.
Vad mura innebär i en LCD
Radiant Vision Systems beskriver mura som ojämnheter eller molnliknande fläckar i skärmbilder. Den tekniska förklaringen anger flera möjliga orsaker, däribland bakgrundsbelysning, optiska lager, cellstruktur och mekanisk belastning. Liknande fläckar kan därför ha olika orsaker.
Ett foto visar sällan ensamt vilken komponent som orsakar problemet. Börja med att beskriva var variationen finns, vilket testfält som visar den och om den förändras med betraktningspositionen. Det underlaget är mer användbart än att direkt beteckna panelen eller bakgrundsbelysningen som defekt.
Begreppet används även för andra skärmtekniker, bland annat OLED. Den här artikeln fokuserar på kompletta professionella LCD-skärmar. En korrigeringsmetod för en självlysande skärm bör inte antas reparera en LCD med annan optisk konstruktion.
Skilj ojämnhet från andra synliga problem
| Iakttagelse | Första jämförelse | Varför det spelar roll |
|---|---|---|
| Större fläck på ett enfärgat fält | Samma fil, inställningar och betraktningsposition | Hjälper till att dokumentera ojämnheter över bildytan konsekvent |
| Ljus form som förflyttas när du rör dig | Reflekterade fönster och rumsbelysning | Omgivningen kan bidra |
| Kontur av ett tidigare budskap | Tidigare innehåll och leverantörens kontroll av bildretention | Kan gälla bildretention snarare än en fast fläck |
| Enskild ljus eller mörk punkt | Pixelkontroll under överenskomna förhållanden | Pixelfel bedöms med andra acceptanskriterier |
| En videoväggspanel skiljer sig från nästa | Samma ingångs- och bildinställningar | Matchning mellan paneler skiljer sig från jämnhet inom en panel |
Jämförelserna avgränsar undersökningen men ersätter inte en teknisk diagnos. Om en form liknar tidigare visat innehåll beskriver vår guide om bildretention i LCD en separat kontroll. Håll isär observationerna i servicerapporten.

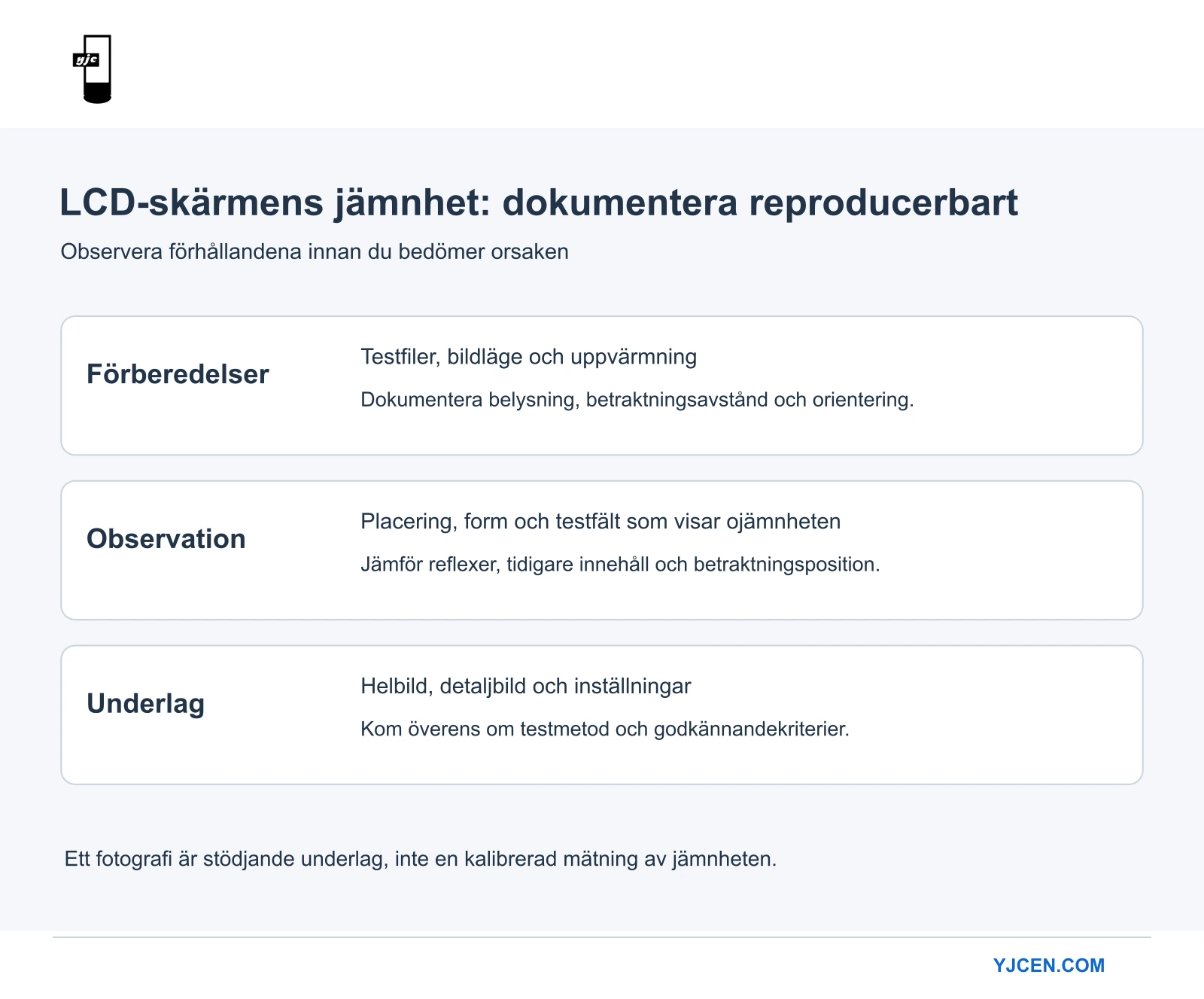

Förbered en kontrollerad granskning
Låt skärmen nå angivet drifttillstånd
Följ tillverkarens råd om förberedelse och uppvärmning. Dokumentera bildläge, ljusstyrkeinställning, drifttid och omgivningsförhållanden. Att jämföra en nystartad skärm med en uppvärmd referens kan göra resultatet svårt att tolka.
EIZO:s instruktioner för skärmtest rekommenderar förberedelser före testet och omfattar separata kontroller av jämnhet, pixlar och betraktningsvinklar. De rekommenderar också att resultatet bedöms utifrån skärmkategorin. Behandla ett visuellt test som en strukturerad observation, inte som ett automatiskt garantibeslut.
Behåll samma källa och betraktningsförhållanden
Använd kända testfiler i stället för en komprimerad bild kopierad från ett chattmeddelande. Bekräfta att testet fyller den aktiva bildytan på avsett sätt. Dokumentera skalning, dynamisk bildbearbetning och automatisk ljusstyrka som kan ändra bilden under granskningen.
Börja rakt framför skärmens mitt på överenskommet avstånd. Granska sedan de positioner som används i den verkliga installationen. Vår guide om LCD-skärmars betraktningsvinklar förklarar varför bilden kan se annorlunda ut när man flyttar sig från mitten.
Granska mer än ett testfält

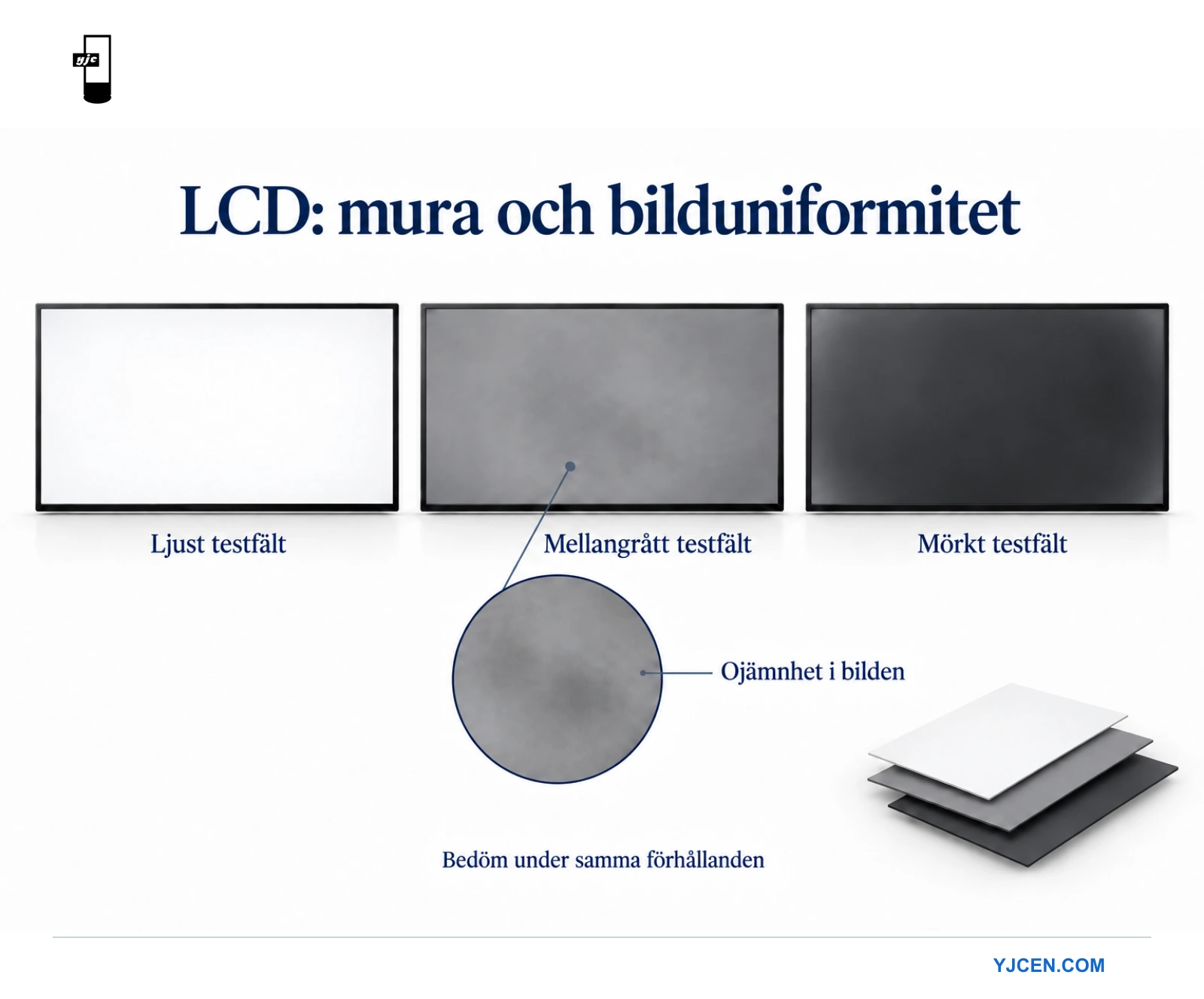

En enda vit bild räcker inte för en fullständig bedömning av jämnheten. Använd överenskomna ljusa, mellangrå och mörka testfält, följt av representativt skyltningsinnehåll. Namnge filerna och behåll exakt samma versioner så att leverantören kan upprepa sekvensen.
Anteckna var avvikelsen finns och vilken form den har på varje testfält. Ligger den kvar på samma plats? Ändras synligheten med grånivån? Syns den i den verkliga menyn eller informationssidan? Dokumentera svaren i stället för att använda en allmän beskrivning som ”dålig skärm”.
Olika granskningsmål kräver olika förhållanden. En kontrollerad granskning i svagt ljus kan visa variation i mörka fält, medan den installerade skärmen också behöver bedömas i normal belysning. Dokumentera båda i stället för att låta den ena ersätta den andra.
Använd fotografier utan att övertolka dem
Fotografera hela skärmen rakt framifrån och komplettera med en närbild av området med avvikelsen. Behåll samma exponering och vitbalans mellan jämförelsebilder där kameran tillåter det. Spara testfilens namn och bildinställningarna tillsammans med fotografierna.
Automatisk exponering, reflexer, vinjettering och bildbearbetning kan förändra hur en skärm ser ut på foto. En dramatisk kamerabild är inte automatiskt ett mått på vad betraktaren ser. Begär direkt granskning eller en överenskommen instrumentmätning om resultatet är omtvistat.
Tryck, vrid eller lossa inte skärmen för att testa en misstänkt mekanisk orsak. Ändringar av konstruktionen kan orsaka skador och försvåra bedömningen av ursprungstillståndet. Behåll enheten i godkänd installation och lämna underlaget till kvalificerad servicepersonal.
Fastställ acceptanskriterier före en volymbeställning
Ange innehåll, testfält, betraktningsavstånd, förberedelser, belysning och bildinställningar för acceptanskontrollen. Om ett numeriskt jämnhetskrav behövs, definiera mätpunkter, beräkning och utrustning samt gränsvärde.
Ett procentvärde utan mätmetod är ofullständigt. Olika mätpunkter eller formler kan ge olika resultat för samma skärm. Be leverantören förklara hur värdet togs fram och om det gäller hela konstruktionen i offerten.
Behåll ett provunderlag som båda parter kan hänvisa till. Inför en utrullning bör foton av godkänt provexemplar, konfiguration och överenskommen kontrollmetod ingå. Det gör senare diskussioner om ersättningsenheter mer konkreta och kontrollerna lättare att upprepa.
Jämnhet och kalibrering av videoväggar hänger ihop men skiljer sig åt
Justering av vitpunkt eller ljusstyrka kan hjälpa till att matcha intilliggande skärmar om hårdvaran stöder dessa reglage. Det betyder inte att vanliga bildinställningar tar bort varje fläck inom en panel. Skilj panelmatchning från jämnhet över bildytan vid driftsättningen.
Vår guide om kalibrering av professionella videoväggar beskriver arbetsgången för matchning. För en professionell LCD-videovägg bör både enskilda paneler och den sammansatta bilden granskas under överenskomna betraktningsförhållanden.
När du väljer en ny skärm för digital skyltning inomhus, skicka innehållsexempel och acceptanskrav till YJCEN. Bekräfta erbjuden konfiguration och granskningsprocess före beställning. Förutsätt inte en korrigeringsfunktion eller numerisk tolerans som inte har specificerats.
Vanliga frågor om mura i LCD
Är mura samma sak som en död pixel?
Nej. Mura beskriver ojämnt utseende över en yta, medan pixelfel gäller enskilda bildelement. De kräver olika observationer och acceptanskriterier.
Kan programvara ta bort alla ojämna fläckar?
Nej. Vissa skärmar har en funktion för jämnhetskorrigering, men det innebär inte en allmän lösning för alla fysiska orsaker. Följ tillverkarens diagnos och stödda metod.
Bör skärmen bara bedömas med en svart bild?
Nej. Granska överenskomna testfält och verkligt innehåll under dokumenterade förhållanden. Acceptansbeslutet bör utgå från angiven användning och testmetod.
