LCD-Mura bezeichnet sichtbare Ungleichmäßigkeiten auf einem Display, etwa wolkige Flecken, Streifen oder Bereiche mit abweichender Helligkeit oder Farbe. Der Begriff beschreibt die Bildgleichmäßigkeit und benennt nicht die Ursache eines bestimmten Bauteilfehlers. Eine aussagekräftige Prüfung muss das Erscheinungsbild des Panels von Reflexionen, der Betrachtungsposition und den wiedergegebenen Inhalten unterscheiden.
Bei gewerblichen Informations- und Werbedisplays ist Gleichmäßigkeit besonders dann wichtig, wenn Abweichungen die beabsichtigte Botschaft beeinträchtigen. Ein heller Unternehmenshintergrund, eine dunkle Speisekarte und ein Foto können unterschiedliche Probleme sichtbar machen. Dieser Leitfaden erklärt, wie Sie eine Auffälligkeit dokumentieren und mit dem Lieferanten eine wiederholbare Abnahmeprüfung vereinbaren.
Was Mura bei einem LCD bedeutet
Radiant Vision Systems beschreibt Mura als Ungleichmäßigkeit oder wolkiges Erscheinungsbild in Displaybildern. Die technische Erläuterung nennt mehrere mögliche Einflussfaktoren, darunter Hintergrundbeleuchtung, optische Schichten, Zellstruktur und mechanische Spannungen. Ähnlich aussehende Flecken können daher unterschiedliche Ursachen haben.
Ein Foto allein zeigt selten, welches Bauteil verantwortlich ist. Beschreiben Sie zunächst, wo die Abweichung auftritt, welches Testbild sie sichtbar macht und ob sie sich mit der Betrachtungsposition verändert. Diese Dokumentation ist hilfreicher, als das Panel oder die Hintergrundbeleuchtung sofort als defekt einzustufen.
Der Begriff wird auch für andere Displaytechnologien wie OLED verwendet. Dieser Artikel konzentriert sich auf gewerbliche LCD-Baugruppen. Eine für selbstleuchtende Displays beschriebene Korrekturmethode lässt sich nicht ohne Weiteres zur Reparatur eines LCD mit anderem optischem Aufbau verwenden.
Gleichmäßigkeit von anderen sichtbaren Problemen unterscheiden
| Beobachtung | Erster Vergleich | Warum das wichtig ist |
|---|---|---|
| Großflächiger Fleck auf einem einfarbigen Testbild | Identische Datei, Einstellungen und Betrachtungsposition | Hilft, örtliche Ungleichmäßigkeiten einheitlich zu dokumentieren |
| Helle Form, die sich beim Bewegen mitverschiebt | Spiegelungen von Fenstern und Raumbeleuchtung | Die Umgebung kann zum Erscheinungsbild beitragen |
| Umriss einer zuvor angezeigten Meldung | Frühere Inhalte und die Nachbildprüfung des Lieferanten | Möglicherweise handelt es sich um ein Nachbild statt um einen festen Fleck |
| Einzelner heller oder dunkler Punkt | Pixelprüfung unter den vereinbarten Bedingungen | Für Pixelfehler gelten andere Abnahmekriterien |
| Ein Panel der Videowand unterscheidet sich vom benachbarten Panel | Abgestimmte Eingangs- und Bildeinstellungen | Der Abgleich zwischen Panels unterscheidet sich von der Gleichmäßigkeit innerhalb eines Panels |
Diese Vergleiche grenzen die Untersuchung ein; sie ersetzen keine technische Diagnose. Wenn eine Form an zuvor angezeigte Inhalte erinnert, bietet unser Leitfaden zu LCD-Nachbildern eine gesonderte Prüfung. Halten Sie die beiden Beobachtungen im Servicebericht auseinander.

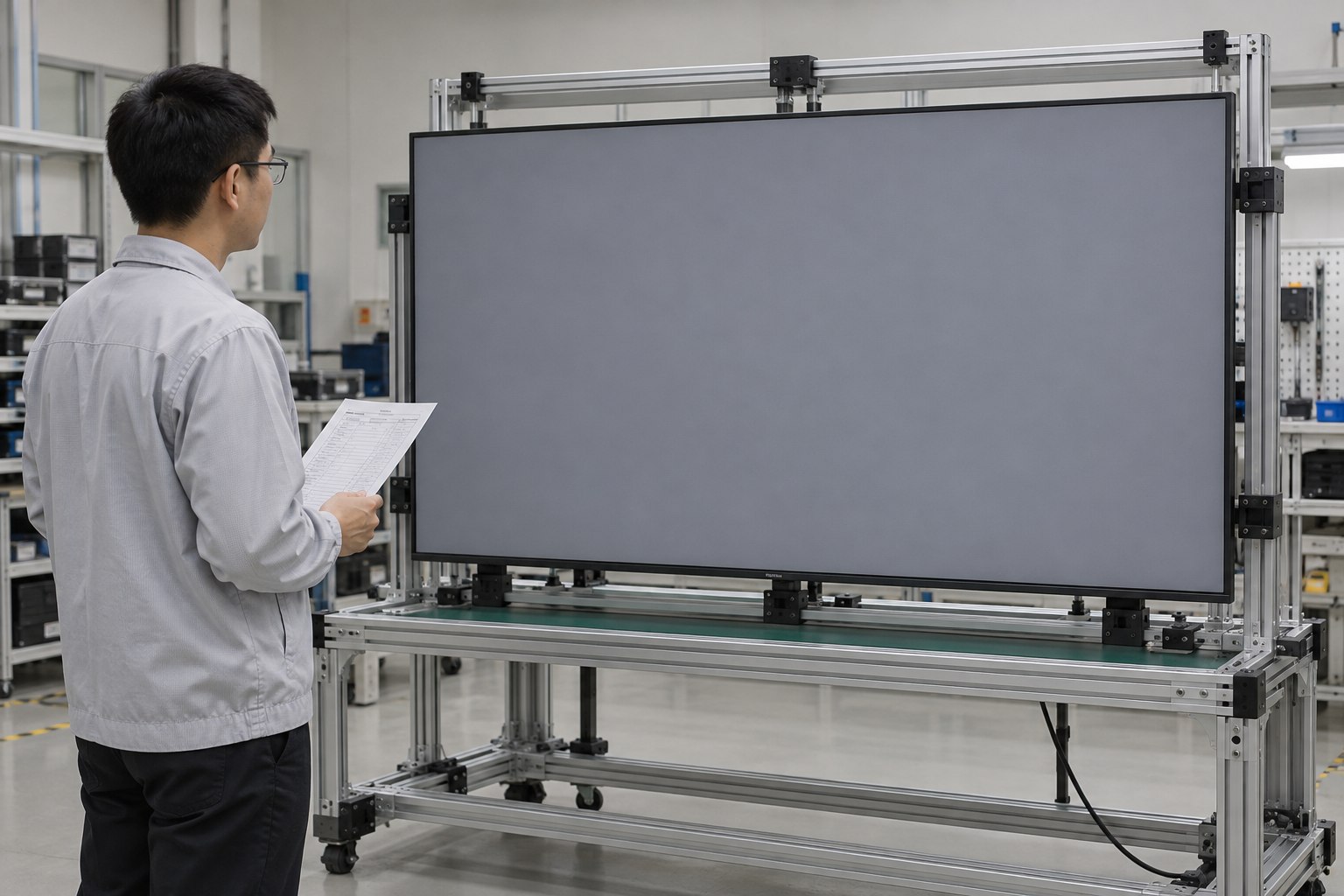

Eine Prüfung unter kontrollierten Bedingungen vorbereiten
Das Display in den vorgegebenen Betriebszustand bringen
Befolgen Sie die Herstellerhinweise zur Vorbereitung und Aufwärmzeit. Dokumentieren Sie Bildmodus, Helligkeitseinstellung, Betriebsdauer und Umgebungsbedingungen. Der Vergleich eines gerade eingeschalteten Bildschirms mit einem aufgewärmten Referenzgerät kann die Auswertung erschweren.
Die Anleitungen zum Displaytest von EIZO empfehlen eine Vorbereitung vor der Prüfung und enthalten gesonderte Prüfungen für Gleichmäßigkeit, Pixel und Betrachtungswinkel. Sie empfehlen außerdem, das Ergebnis im Zusammenhang mit der Displaykategorie zu bewerten. Betrachten Sie einen Sichttest als strukturierte Beobachtung, nicht als automatische Entscheidung über einen Garantieanspruch.
Signalquelle und Betrachtungsposition konstant halten
Verwenden Sie bekannte Testdateien statt eines komprimierten Bildes aus einer Chatnachricht. Prüfen Sie, ob das Testbild die aktive Bildfläche wie vorgesehen ausfüllt. Dokumentieren Sie Skalierung, dynamische Bildverarbeitung und automatische Helligkeitseinstellungen, die das Bild während der Prüfung verändern könnten.
Beginnen Sie mit einer mittigen Betrachtungsposition im vereinbarten Abstand. Prüfen Sie anschließend die Positionen, die am tatsächlichen Installationsort genutzt werden. Unser Leitfaden zum LCD-Betrachtungswinkel erklärt, warum eine seitlich versetzte Position den Bildeindruck verändern kann.
Mehrere Testbilder prüfen
Ein einzelnes weißes Bild reicht für eine vollständige Bewertung der Gleichmäßigkeit nicht aus. Verwenden Sie die vereinbarten hellen, mittelgrauen und dunklen Testbilder und anschließend typische Signage-Inhalte. Benennen Sie die Dateien und bewahren Sie genau diese Versionen auf, damit der Lieferant die Abfolge wiederholen kann.

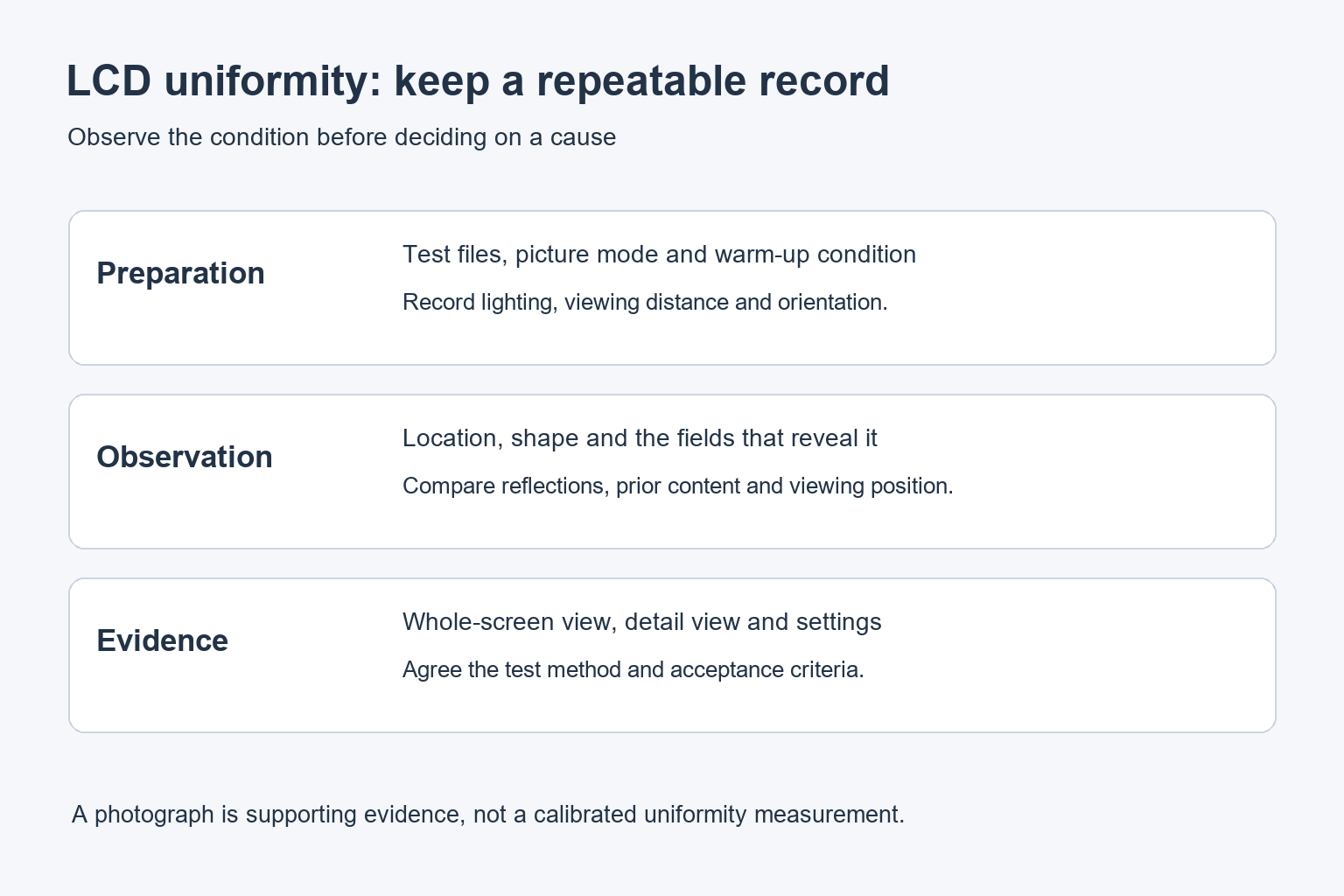

Notieren Sie bei jedem Testbild Position und Form der Auffälligkeit. Bleibt sie an derselben Stelle? Ändert sich ihre Sichtbarkeit mit dem Grauwert? Ist sie auf der tatsächlichen Speisekarte oder Informationsseite erkennbar? Halten Sie diese Antworten fest, statt sich auf pauschale Aussagen wie „schlechter Bildschirm“ zu beschränken.
Unterschiedliche Prüfziele erfordern unterschiedliche Bedingungen. Eine kontrollierte Prüfung bei wenig Umgebungslicht kann Abweichungen auf dunklen Testbildern sichtbar machen. Das installierte Display muss aber auch bei normaler Beleuchtung beurteilt werden. Dokumentieren Sie beide Bedingungen, statt eine als Ersatz für die andere darzustellen.
Aussagekräftige Fotos erstellen und ihre Grenzen berücksichtigen
Fotografieren Sie das gesamte Display frontal und ergänzen Sie eine Nahaufnahme des auffälligen Bereichs. Halten Sie Belichtung und Weißabgleich bei Vergleichsaufnahmen konstant, soweit die Kamera dies erlaubt. Ordnen Sie den Fotos den Namen der Testdatei und die Displayeinstellungen zu.
Automatische Belichtung, Reflexionen, Objektivabschattung und Bildverarbeitung können das Erscheinungsbild eines Bildschirms auf einem Foto verändern. Ein auffälliges Kamerabild ist nicht automatisch eine Messung dessen, was Betrachter sehen. Bei unterschiedlichen Bewertungen sollten Sie eine direkte Prüfung oder ein vereinbartes instrumentelles Messverfahren verlangen.
Drücken, verdrehen oder lockern Sie das Display nicht, um eine vermutete mechanische Ursache zu prüfen. Eingriffe in die Baugruppe können Schäden verursachen und die Beurteilung des ursprünglichen Zustands erschweren. Belassen Sie das Gerät in seiner zugelassenen Installation und geben Sie die Nachweise an qualifiziertes Servicepersonal weiter.
Abnahmekriterien vor einer größeren Bestellung vereinbaren
Legen Sie Inhalte, Testbilder, Betrachtungsabstand, Vorbereitung, Beleuchtung und Bildeinstellungen für die Abnahme fest. Falls ein numerischer Grenzwert für die Gleichmäßigkeit erforderlich ist, definieren Sie zusätzlich Messpositionen, Berechnung und Messgeräte.
Ein Prozentwert ohne zugehöriges Verfahren ist unvollständig. Unterschiedliche Messpunkte oder Formeln können beim selben Display verschiedene Ergebnisse liefern. Bitten Sie den Lieferanten zu erläutern, wie sein Wert ermittelt wurde und ob er für die angebotene vollständige Baugruppe gilt.
Bewahren Sie eine Musterdokumentation auf, auf die beide Seiten zurückgreifen können. Sie sollte für den Rollout Fotos des akzeptierten Musters, dessen Konfiguration und das vereinbarte Prüfverfahren enthalten. Das macht spätere Gespräche über Austauschgeräte konkreter und nachvollziehbarer.
Gleichmäßigkeit und Videowandkalibrierung hängen zusammen, sind aber nicht dasselbe
Die Anpassung von Weißpunkt oder Helligkeit kann helfen, benachbarte Bildschirme anzugleichen, wenn die Hardware diese Einstellungen unterstützt. Daraus folgt jedoch nicht, dass gewöhnliche Bildeinstellungen jeden Fleck innerhalb eines Panels beseitigen. Trennen Sie bei der Inbetriebnahme den Panelabgleich von der räumlichen Gleichmäßigkeit.
Unser Leitfaden zur Kalibrierung gewerblicher Videowände beschreibt den Abgleich. Bei einer gewerblichen LCD-Videowandprüfen Sie sowohl die einzelnen Panels als auch das zusammengesetzte Bild unter den vereinbarten Betrachtungsbedingungen.
Wenn Sie ein neues Indoor-Signage-Display planen, senden Sie YJCEN Ihre Beispielinhalte und Abnahmeanforderungen. Bestätigen Sie vor der Bestellung die angebotene Konfiguration und das Prüfverfahren. Setzen Sie keine Korrekturfunktion oder numerische Toleranz voraus, die nicht ausdrücklich angegeben wurde.
Häufige Fragen zu LCD-Mura
Ist Mura dasselbe wie ein Pixelfehler?
Nein. Mura beschreibt ein ungleichmäßiges Erscheinungsbild innerhalb einer Fläche, während sich ein Pixelfehler auf einzelne Bildelemente bezieht. Beides erfordert unterschiedliche Beobachtungen und Abnahmekriterien.
Kann Software jeden ungleichmäßigen Fleck beseitigen?
Nein. Einige Displays unterstützen eine Gleichmäßigkeitskorrektur. Daraus ergibt sich jedoch keine universelle Reparatur für jede physische Ursache. Nutzen Sie die Diagnose und das unterstützte Verfahren des Herstellers.
Sollte ich den Bildschirm nur anhand eines schwarzen Bildes bewerten?
Nein. Prüfen Sie die vereinbarten Testbilder und die tatsächlichen Inhalte unter dokumentierten Bedingungen. Die Abnahmeentscheidung sollte die vorgesehene Anwendung und das festgelegte Prüfverfahren berücksichtigen.
