Beoordeel zonbelasting, kies een geschikt thermisch ontwerp, houd warmteafvoer vrij en controleer de installatie om buitensignage koel te houden. Alleen ventilatoren toevoegen lost de oorzaak mogelijk niet op.
Een LCD-buitendisplay verwerkt eigen warmte en opgenomen omgevingswarmte, vooral zoninstraling. Afvoer hangt ook af van montage, constructies eromheen en lokale lucht.
Daarom kan hetzelfde display op een open wand, in een ombouw of bij warmtebronnen andere omstandigheden hebben.
Het doel is paneel en elektronica binnen hun grenzen houden met leesbaar beeld tijdens de bedoelde gebruiksuren.
Snelgids: thermisch beheer van buitendisplays
- Beoordeel zon en nabije warmtebronnen. Noteer stand, zonperioden en nabije hete uitblaas.
- Begrijp de temperatuurwaarden. Omgevingslucht, interne lucht, paneeltemperatuur en transparantiepunt van vloeibaar kristal zijn verschillende grootheden.
- Controleer hoe warmte het apparaat verlaat. Beoordeel het thermische ontwerp in plaats van aantallen ventilatoren.
- Behoud koel- en onderhoudsruimte. Neem omliggende constructies in de installatiebeoordeling mee.
- Controleer helderheid en temperatuur samen. Het display moet onder veeleisende omstandigheden leesbaar blijven.
- Onderzoek terugkerende verschijnselen systematisch. Noteer wanneer dimmen, donkere zones of herstarts optreden vóór een oplossing.
1. Begin bij zonnewarmte, niet alleen de weersverwachting
De weersverwachting vertelt niet hoe warm een displayoppervlak in directe zon wordt.
NIST legt uit dat buitenluchtthermometers afscherming tegen zon nodig hebben: de zon kan het instrument zelf opwarmen en de meting beïnvloeden. Ook bij displays zijn de temperatuur van omgevingslucht en die van een zonbeschenen voorwerp niet uitwisselbaar. NIST: luchttemperatuur nauwkeurig meten
De thermische omstandigheden hangen af van meerdere factoren:
| Factor | Te beoordelen punten |
|---|---|
| Interne warmteproductie | Achtergrondverlichting, voeding, verwerkingselektronica en extra apparaten |
| Direct zonlicht | Schermstand, blootstellingsduur en seizoenen |
| Omliggende warmtebronnen | Uitblaaslucht van klimaatinstallaties, keukenafzuiging en andere apparatuur |
| Warmteafvoer | Beschikbare warmteoverdrachtsvlakken, luchtwegen en lokale luchttemperatuur |
Een THERMINIC-studie onderzocht zonnewarmte naast interne elektrische warmte in een buitenbehuizing. Koelmaatregelen werden met simulaties en fysieke tests vergeleken. Dit ondersteunt het meenemen van zonbelasting, maar de testbehuizing was geen commercieel LCD-display. Wankhede e.a.: Evaluation of Cooling Solutions for Outdoor Electronics
Praktische stap: fotografeer de locatie tijdens zon op het scherm. Neem stand, bedrijfsuren en nabije warmte mee in de briefing.
Een ochtendbezoek kan omstandigheden later op de dag missen.

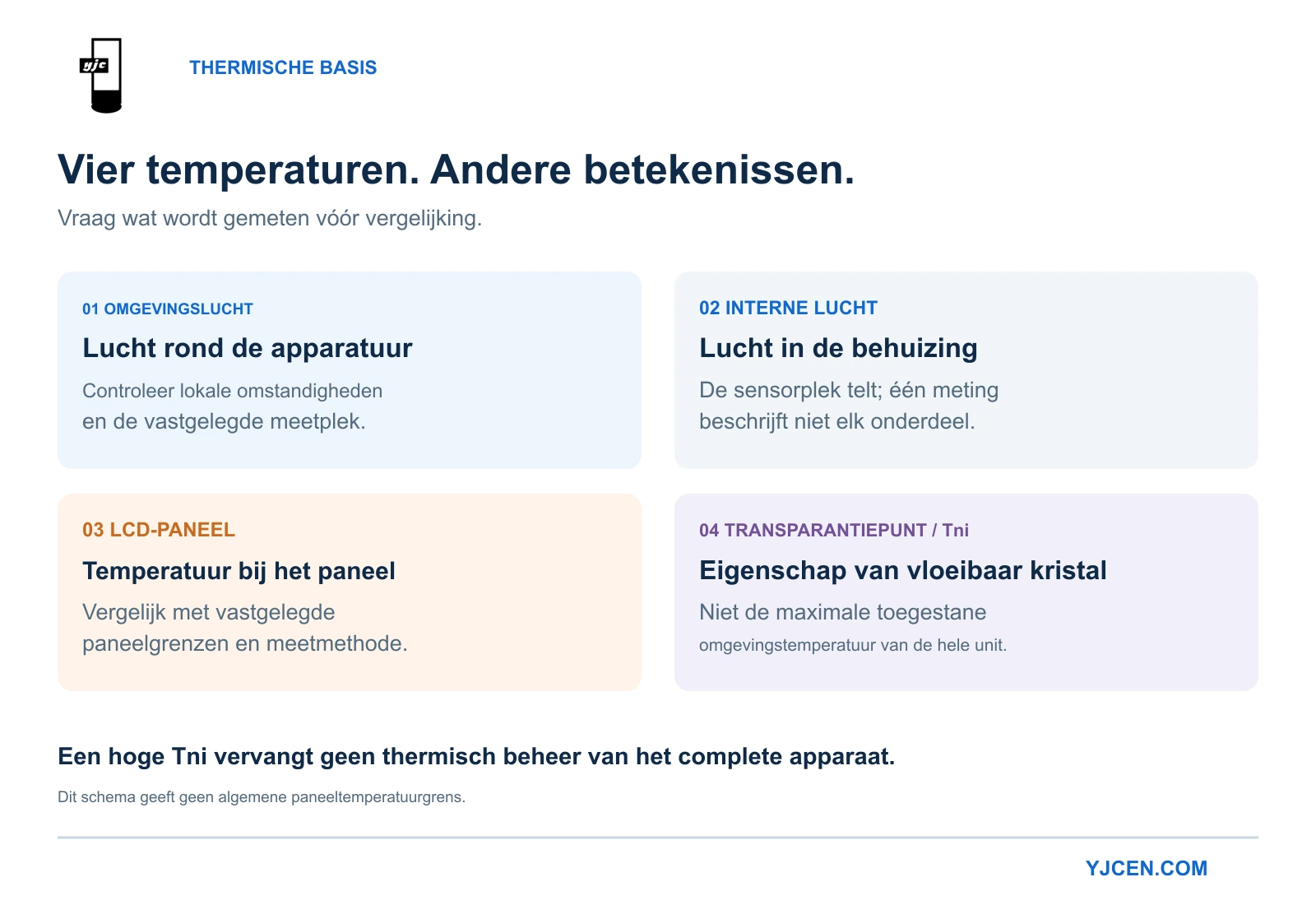

2. Begrijp bedrijfstemperatuur en panelen met hoge Tni
Een temperatuurwaarde is alleen nuttig als duidelijk is wat zij beschrijft.
Omgevingslucht, interne lucht en paneel kunnen andere temperaturen hebben. Componenten hebben eigen grenzen.
| Specificatie of meting | Betekenis | Toepassing |
|---|---|---|
| Omgevingstemperatuur tijdens gebruik | Toegestane omgevingslucht volgens de apparatuurdefinitie | Vergelijk met de locatie en bevestig de meetdefinitie |
| Interne luchttemperatuur | Lucht op een bepaalde plek binnen de behuizing | Beoordeel omstandigheden rond interne elektronica |
| LCD-paneeltemperatuur | Temperatuur op het paneel | Vergelijk met gedocumenteerde paneelgrenzen |
| Transparantiepunt van het vloeibaar kristal, of Tni | Overgang van een materiaal van de nematische naar de isotrope fase | Meewegen bij paneelbeoordeling voor zonbelasting |
| Componenttemperatuur | Temperatuur van één elektronisch onderdeel | Vergelijk met de grens van het onderdeel |
Verwar de maximale bedrijfstemperatuur van het hele display niet met de toegestane LCD-oppervlaktetemperatuur of het transparantiepunt.
Vraag bij vergelijking:
Welke zon, helderheid, montage en meetplek gelden voor deze temperatuurclassificatie?
Bevestig ook of de voorwaarden de beoogde continue helderheid toelaten of een gedocumenteerde prestatiebeperking omvatten.
Waarom een hoge Tni helpt bij zonbelaste LCD-panelen
Tni is de temperatuur waarbij nematisch vloeibaar kristal naar de isotrope fase overgaat: het transparantiepunt. De overgang verandert de optische eigenschappen waarop het LCD berust. Liquid Crystal Displays: technische referentie
Vraag bij directe zon of het paneel vloeibaar kristal met hoge Tni gebruikt en vraag de grenswaarden op. Samsung noemt high-TNI als maatregel tegen zwart worden door zon in de OMH-reeks. De grens blijft paneelspecifiek. Samsung OMH-reeks
Een hoger transparantiepunt vervangt geen behuizingskoeling en bepaalt niet de bedrijfstemperatuur van het complete display. Achtergrondverlichting, voeding en andere elektronica moeten ook binnen hun grenzen blijven.
Vraag thermische paneelmogelijkheden en gebruiksvoorwaarden van het hele apparaat apart op.
3. Kies koeling op warmtebelasting en omgeving
Buitendisplays kunnen verschillende koelmethoden gebruiken. Beoordeel elke methode in het volledige behuizingsontwerp.
| Koelmethode | Werking van de warmteoverdracht | Belangrijkste keuzecriterium |
|---|---|---|
| Passieve koeling | Geeft warmte via ontworpen oppervlakken aan de omgeving af | Beschikbaar oppervlak en temperatuurverschil |
| Ventilatie met buitenlucht | Voert omgevingslucht door een bedoelde koelroute | Inlaatluchttemperatuur, vervuiling en weersbescherming |
| Lucht-luchtwarmtewisseling | Draagt warmte tussen gescheiden interne en externe luchtstromen over | Warmtewisselaarvermogen en temperatuurverschil |
| Koeling met een koelcircuit | Gebruikt een koelcircuit om warmte af te voeren | Koelvermogen, externe warmteafgifte en condensafvoer |
Dit zijn algemene technische methoden, geen standaardfuncties van elk buitendisplay.
Schneider Electric noemt de omgeving essentieel voor de keuze of buitenlucht geschikt is voor koeling. Stof, vocht en andere omstandigheden horen dus in de eerste briefing. Schneider Electric: thermisch beheer van elektrische behuizingen
Wat ventilatoren wel en niet doen
Ventilatoren kunnen circulatie en warmteoverdracht verbeteren, maar hun aantal meet geen koelvermogen.
Een interne ventilator verdeelt warmte, maar behuizing of een andere constructie moet die nog afvoeren. Ventilatie vraagt geschikte inlaatlucht en een vrije afvoerroute.
Ventilatie en gewone lucht-luchtwarmtewisseling werken via temperatuurverschil. Alleen daarmee is geen blijvende interne koeling onder de inkomende buitenluchttemperatuur mogelijk.
Bepaal vóór extra ventilatoren of het probleem luchtstroming, te hoge warmtetoevoer, warme inlaatlucht of te weinig overdrachtsvermogen is.
Wanneer koeling met een koelcircuit passend is
Koeling met een koelcircuit kan nodig zijn als passieve of omgevingsluchtkoeling de benodigde interne omstandigheden niet kan handhaven.
Systemen met een koelcircuit vragen meer montage en onderhoud. Warmte moet buiten worden afgegeven en condens moet worden afgevoerd. Schneider Electric beschrijft condensafvoer en werking met gesloten behuizingsdeuren. Schneider Electric: condensafvoer van koelunits
De keuze volgt een thermische beoordeling. Niet elk buitendisplay vereist airconditioning.
4. Beoordeel thermisch beheer naast IP66-bescherming
Een IP-code beschrijft bescherming tegen binnendringen onder vastgelegde tests. IEC 60529 classificeert die bescherming, niet het koelvermogen van een display. IEC 60529: beschermingsgraden van behuizingen
Een afgesloten elektronicacompartiment moet nog warmte aan de omgeving kunnen afgeven. Dat kan zonder buitenlucht door het beschermde compartiment te laten stromen.
Vraag bij een buitenmodel beide zaken na:
- Hoe voorkomt het apparaat stof- en waterinvoer?
- Hoe voert het complete apparaat warmte af?
Gedocumenteerd YJCEN-temperatuurbereik en regeling
YJCEN specificeert een bedrijfstemperatuur van −45 °C tot +65 °C voor zijn IP66-buitendisplay.
De specificatie vermeldt ook deze functies voor het 55-inch model YJC-550-OD09-A:
- Slimme achtergrondverlichtingsregeling.
- Slimme temperatuurregeling.
- Slimme ventilatorregeling.
- Oververhittingsbeveiliging.
- Automatische helderheidsaanpassing op basis van omgevingslicht.
Deze regelingen betreffen achtergrondverlichting en thermisch beheer. De specificatie noemt geen temperatuurgrenzen of exacte beschermingsacties; bevestig die voor uw project. YJCEN-specificatie voor het 55-inch IP66-buitendisplay
Controleer andere maten en configuraties met de juiste specificatie in plaats van gelijke functies aan te nemen.
De gesloten constructie helpt minder vaak te openen voor reiniging van binnengedrongen stof. Externe inspectie en modelspecifiek onderhoud blijven nodig.
Een echte toepassing is de installatie van een 75-inch IP66-buitendisplay bij een Europese concertlocatie. De locatie gebruikt een staand gemonteerd scherm van 3.000 nit op de straatgerichte buitenwand voor evenementenpromotie. Beoordeel bij een vergelijkbare installatie zon en montage naast de modelspecifieke gebruiksvoorwaarden.

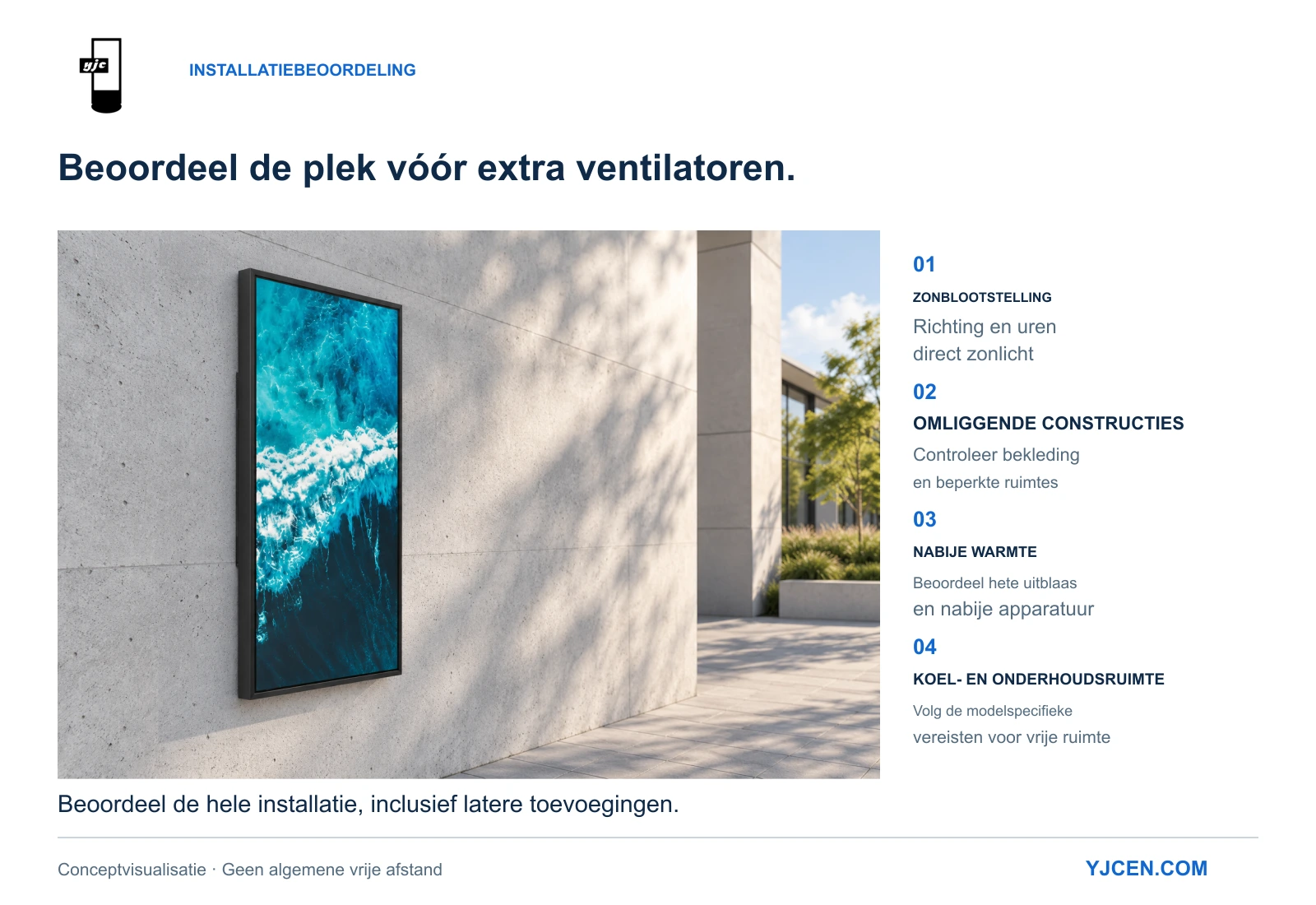

5. Voorkom dat montage de warmteafvoer belemmert
Koelprestaties hangen af van de uiteindelijke montage, inclusief omliggende constructies.
Bekleding, bescherming en nabije apparatuur veranderen de afvoeromstandigheden. Extra elektronica kan bovendien warmte toevoegen.
| Installatiepunt | Mogelijk gevolg | Aanbevolen actie |
|---|---|---|
| Nauw aansluitende decoratieve bekleding | Belemmert overdracht of houdt hete lucht vast | Bespreek de volledige ombouw met de leverancier |
| Afgedekte warmteafvoervlakken | Beperkt het bedoelde koeloppervlak | Houd voorgeschreven oppervlakken vrij |
| Geblokkeerde openingen, indien aanwezig | Beperkt luchtstroming | Volg de modeltekening |
| Afvoerlucht keert terug naar de inlaat | Verhoogt inlaatluchttemperatuur | Beoordeel scheiding tussen in- en uitlaat |
| Meerdere displays samen gemonteerd | Warmteafvoer van apparaten beïnvloedt elkaar | Beoordeel de gezamenlijke indeling |
| Nabije hete uitblaaslucht | Verhoogt lokale bedrijfstemperatuur | Herzie plaatsing of omliggende apparatuur |
| Toegevoegde spelers of elektronica | Voegt warmtebelasting toe | Neem ze in de thermische beoordeling op |
Koelruimte en onderhoudsruimte dienen verschillende doelen. Koelruimte bewaart warmteoverdracht; onderhoudsruimte laat deuren openen en werkzaamheden toe. Bevestig beide voor de orderconfiguratie.
Ons drive-thru-menubordproject met twee schermen per eenheid voor een Europees restaurant gebruikte twee vrijstaande eenheden met in totaal vier schermen van 55 inch. De configuratie volgde menu, rijstrookbreedte en ruimte. Neem bij vergelijkbare projecten koelruimte en onderhoudstoegang mee.
De installatiegids voor drive-thrumenuborden behandelt bijbehorende planning en toegang per bestelling.
6. Beperk onnodige warmte met behoud van leesbaarheid
Beperk waar praktisch directe zon door stand of geschikte beschaduwing.
Controleer schaduw op de relevante uren. Een middagluifel kan later bij lagere zon geen schaduw geven. Het ontwerp moet ook zicht, constructieve geschiktheid en warmteafvoer behouden.
Helderheid verdient dezelfde aandacht.
Minder LCD-achtergrondverlichting vraagt meestal minder vermogen, maar de verhouding hangt af van het ontwerp. Controleer bij automatische regeling of de sensor vrij is en in de voltooide installatie passend reageert.
Gebruik lagere helderheid niet permanent als noodoplossing waardoor content onleesbaar wordt.
NIST bespreekt reflecties en omgevingscontrast naast displayluminantie. Beoordeel helderheid daarom vanaf de kijkpositie bij echte verlichting. NIST: reflecties bij leesbaarheid in zon- en daglicht
Beoordeel temperatuur en leesbaarheid samen. Goed thermisch beheer bewaart communicatie tijdens de bedoelde gebruiksuren.
7. Onderzoek het verschijnsel vóór aanpassing van de koeling
Dimmen, donkere zones en herstarts kunnen meerdere oorzaken hebben. Bepaal het patroon voordat u een oplossing kiest.
| Verschijnsel | Eerste controles | Vermijd de aanname |
|---|---|---|
| Het beeld wordt donkerder | Helderheidsinstellingen, lichtval op de sensor en gedocumenteerd thermisch regelgedrag | Dat het paneel defect is |
| Een donkere zone verschijnt bij directe zon | Noteer tijd, zone en zon; laat de leverancier paneelgrenzen en montage beoordelen | Dat elke donkere plek een overgang bij het transparantiepunt is of hoge Tni het alleen oplost |
| Het hele display herstart | Stabiele voeding, beschikbare logbestanden en temperatuurinformatie | Dat alleen oververhitting mogelijk is |
| Het beeld lijkt flets | Reflecties, kijkhoek en helderheid | Dat slecht zicht noodzakelijk oververhitting betekent |
| Problemen na locatieaanpassingen | Nieuwe bekleding, extra apparatuur of gewijzigde luchtwegen | Dat de oorspronkelijke omstandigheden onveranderd zijn |
Volg deze stappen:
- Registreer wanneer het probleem optreedt. Noteer duur, weer, zonrichting en herhaling.
- Fotografeer de complete installatie. Neem constructies en apparatuur eromheen mee, niet alleen het scherm.
- Controleer bereikbare externe omstandigheden. Vergelijk montage met goedgekeurde tekeningen.
- Bekijk ondersteunde instellingen en registraties. Gebruik de beschikbare bediening en diagnostiek voor het model.
- Regel zo nodig technische inspectie. Laat interne inspectie en metingen aan elektra of koeling door gekwalificeerd personeel uitvoeren.
- Controleer de oplossing onder vergelijkbare omstandigheden. Goed werken na zonsondergang bewijst geen oplossing voor een middagprobleem.
Een melding als “links wordt donker na twee uur middagzon” biedt een bruikbaar begin voor diagnose.
Volg de storingsprocedure. Herhaald herstarten, een open servicedeur of geïmproviseerde aanpassing kan oorzaken verhullen en gebruiksvoorwaarden aantasten.
8. Controleer de volledige installatie en onderhoud haar
Een inschakeltest binnen controleert basiswerking en bootst de buitenlocatie thermisch niet na.
Spreek vóór overdracht een beoordeling af van:
- Voltooide montage en eventuele extra behuizing.
- Bedoelde helderheid en gebruiksduur.
- Relevante directe zonperioden.
- Temperatuurmetingen op afgesproken plekken.
- Leesbaarheid vanaf de bedoelde kijkpositie.
- Gedocumenteerd beschermingsgedrag.
- Toegang voor inspectie en onderhoud.
Gebruik modelgrenzen en testvoorwaarden. Verzin geen algemene veilige paneeltemperatuur of achterruimte.
Bewaar bij ingebruikname in koel weer de thermische beoordeling en plan controle bij warmer weer.
Inspecteer na overdracht ontwerpafhankelijke delen: externe warmteoverdrachtsvlakken, aanwezige openingen en filters, afdichtingen, kabelinvoer en goedgekeurde koeling. Stem intervallen af op locatie en fabrikantinstructies.
Beoordeel na veranderingen opnieuw. Bekleding, verplaatste uitblaas of extra elektronica kan een eerder geschikte omgeving wijzigen.
Zie voor bredere aankoopvragen onze gids voor het kiezen van buitendisplays.
Veelgestelde vragen
Kan een buitendisplay binnen het opgegeven luchttemperatuurbereik oververhit raken?
Ja. Zon, beperkte afvoer of extra apparatuur kunnen buiten de enkele luchtwaarde vallen. Controleer de voorwaarden bij de classificatie en de hele montage.
Betekent IP66 dat geen koeling nodig is?
Nee. IP66 betreft binnendringingsbescherming. Werkingswarmte moet nog effectief naar buiten.
Vervangt een paneel met hoge Tni het thermische beheer?
Nee. Een hoger transparantiepunt betreft het vloeibare-kristalmateriaal. Achtergrondverlichting, voeding en andere delen houden eigen grenzen.
Heeft elk buitendisplay airconditioning nodig?
Nee. Passieve koeling, ventilatie of warmtewisseling kan voldoen. Overweeg koeling met een koelcircuit als de beoordeling de noodzaak aantoont.
Verhelpen extra ventilatoren oververhitting?
Alleen als ze de werkelijke beperking oplossen. Extra ventilatoren compenseren niet elke combinatie van hoge belasting, warme inlaatlucht of geblokkeerde afvoer.
Welke thermische functies documenteert YJCEN?
De IP66-specificatie van de 55-inch YJC-550-OD09-A vermeldt slimme achtergrondverlichtings-, temperatuur- en ventilatorregeling en oververhittingsbeveiliging, met een bedrijfstemperatuur van −45 °C tot +65 °C. Bevestig andere modellen met hun eigen specificatie.
Hoeveel ruimte is achter een buitendisplay nodig?
Volg modelspecifieke montage-eisen. Bevestig koelruimte los van deuropening en onderhoudstoegang.
Bespreek de installatieomstandigheden van uw buitendisplay
Plant u een installatie of onderzoekt u terugkerende warmteproblemen?
Bezorg YJCEN model of schermmaat, plek, bedrijfsuren, zonrichting en foto’s of tekeningen van de omgeving. Benoem luifel, ombouw en nabije warmtebronnen.
Beschrijf bij een bestaand probleem tijdstip en veranderingen gedurende de dag. Dat helpt configuratie, montage-eisen of vervolgstappen bespreken.
